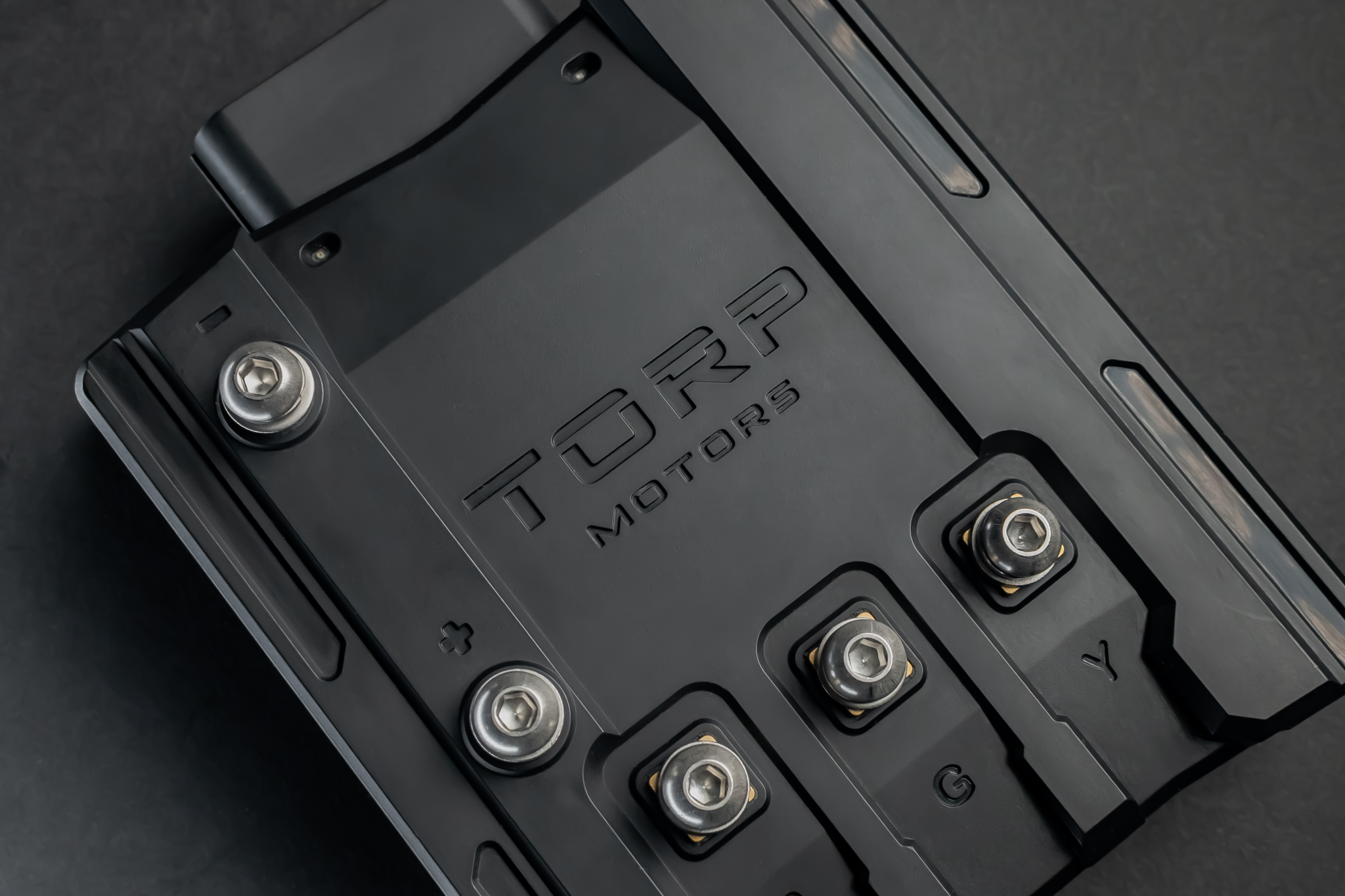

Torp TC1000 2.X variklio valdiklis (inverteris) yra didelės galios lauko orientuoto valdymo (FOC) variklio valdiklis, skirtas Sur-Ron Light Bee elektriniam motociklui (e-moto) ir suderinamiems TM25, TM40, TM40 Pro varikliams. Jis palaiko 60–80 V nominalią (22S) akumuliatoriaus įtampą ir iki 92,4 V pilnai įkrautą įtampą. Šis inverteris turi Bluetooth ryšį, iki 99% efektyvumą ir apsaugas nuo viršsrovės, viršįtampio, per mažos įtampos ir perkaitimo.
TC1000 2.X skirtas pavaros elektronikos (drivetrain electronics) atnaujinimui. Todėl jis suteikia valdymą su jutikliais ir be jutiklių. Valdymas su jutikliais veikia su HALL ir enkoderiu (encoder). Be to, valdiklis palaiko ryšį su originaliu Sur-Ron prietaisų ekranu (stock display).
Komplekte yra laidų pynė (wiring harness), plastikinis dangtelis ir montavimui reikalingi varžtai bei įrankiai. Taip pat pridedamas silikoninis tepalas ir trumpos instrukcijos. Dėl IP67 reitingo valdiklis yra atsparus vandeniui. Tačiau jungtys ir laidų pynės nėra atsparios vandeniui.
Privalumai ir pranašumai
- Lauko orientuotas valdymas (FOC) – TC1000 2.X naudoja FOC algoritmą, skirtą Sur-Ron Light Bee ir TM serijos varikliams.
- Platus įtampos diapazonas – palaikomi 60–80 V nominalūs (22S) akumuliatoriaus paketai ir 92,4 V pilnai įkrauta įtampa.
- Maksimali galia iki 50 kW* – valdiklis turi 50 kW reitingą, o reali galia priklauso nuo naudojamo variklio.
- Didelės srovės ribos – maksimali akumuliatoriaus srovė 700 A ir maksimali fazinė srovė 1000 A*.
- Valdymas su jutikliais ir be jutiklių – palaikomas HALL/enkoderio valdymas ir bejutiklis (sensorless) režimas.
- Bluetooth ryšys – konfigūravimas per programėlę (mobile app) iOS ir Android.
- Iki 99% efektyvumas – valdiklio efektyvumas nurodomas iki 99%.
- IP67 apsaugos klasė* – valdiklis reitinguojamas IP67, tačiau jungtims privalomas dielektrinis tepalas, jei motociklas kontaktuoja su vandeniu.
Kam skirtas šis produktas?
Torp TC1000 2.X yra skirtas Sur-Ron Light Bee elektrinio bekelės motociklo (electric dirt bike / e-moto) pavaros valdymui. Jis taip pat skirtas platformoms su TM25, TM40 ir TM40 Pro varikliais. Dėl to šis inverteris taikomas kaip variklio valdiklio (motor controller) atnaujinimas.
Šis variklio valdiklis tinka naudotojams, kurie nori Bluetooth konfigūracijos ir kelių akceleratoriaus režimų (throttle modes). Taip pat jis skirtas tiems, kuriems reikalingas regeneracinis stabdymas (regenerative braking) su skirtingais nustatymais. Be to, valdiklis palaiko ryšį su originaliu Sur-Ron BMS.
*Nurodyta galia priklauso nuo variklio: su originaliu Sur-Ron Light Bee varikliu maks. 17 kW (maks. 500 PA), su TM25 maks. 25 kW (maks. 800 PA), su TM40 maks. 42 kW (maks. 1000 PA).

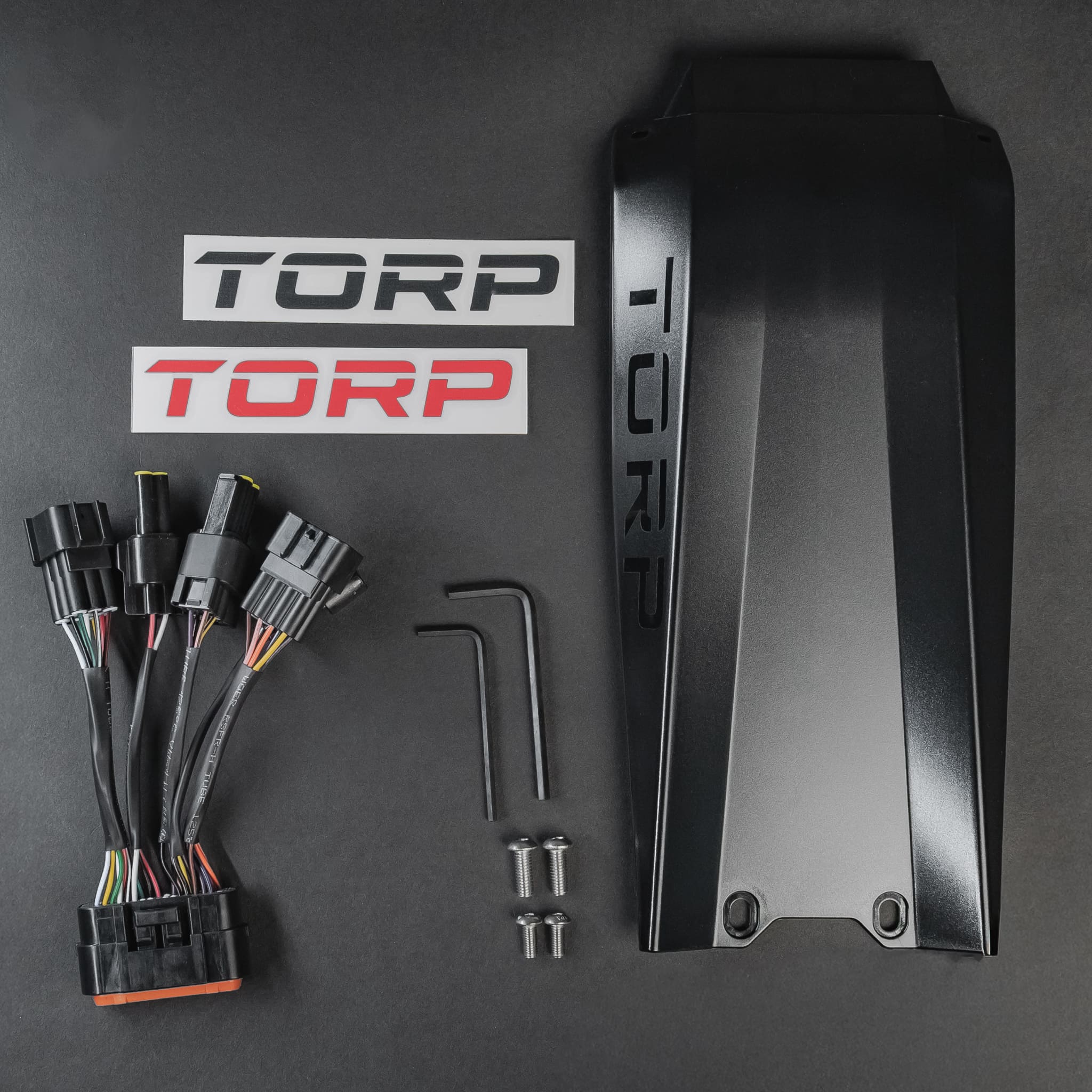

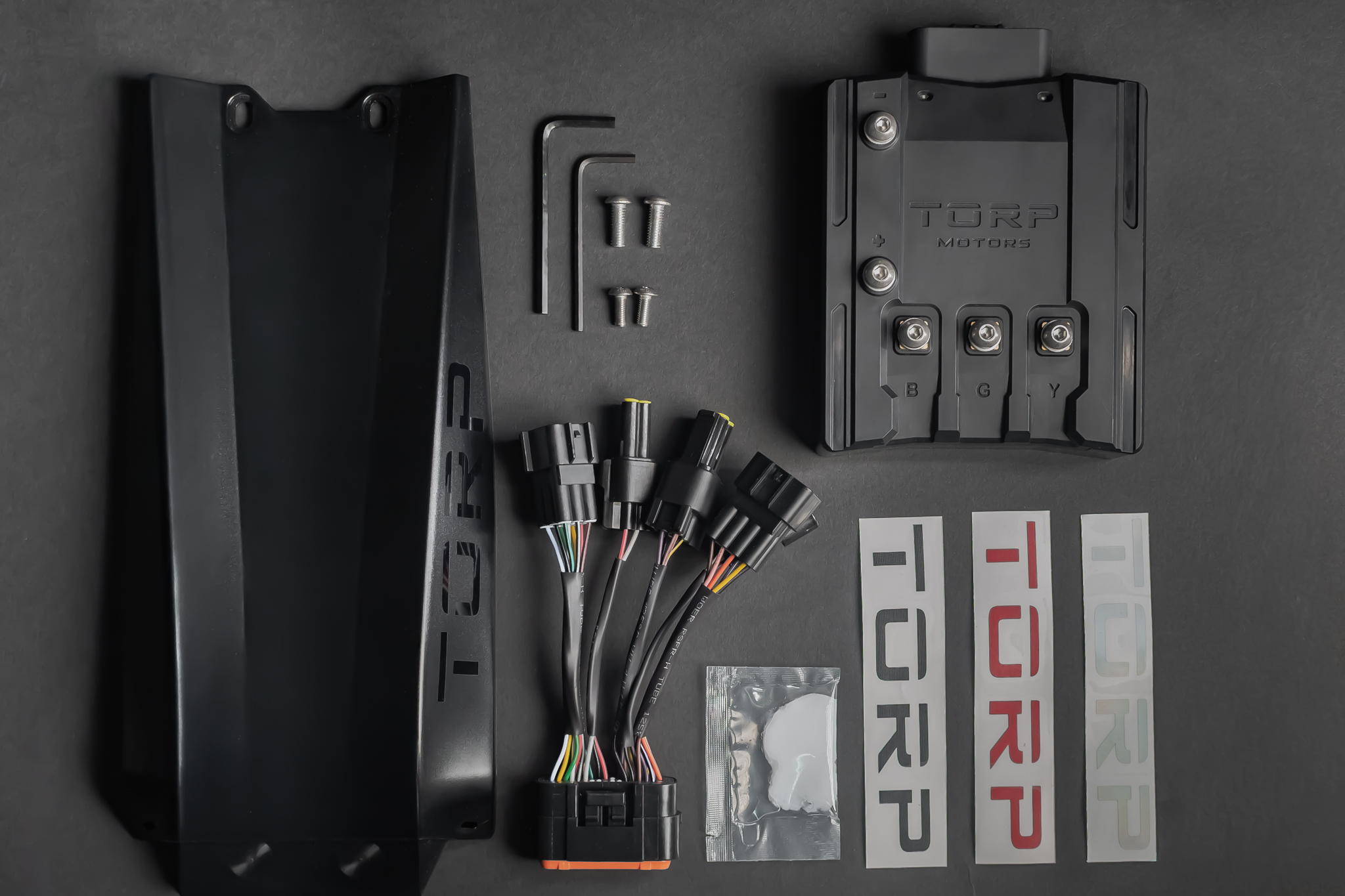

Kas yra pakuotėje?
- 1 vnt. Torp TC1000 valdiklis (versija 2.X)

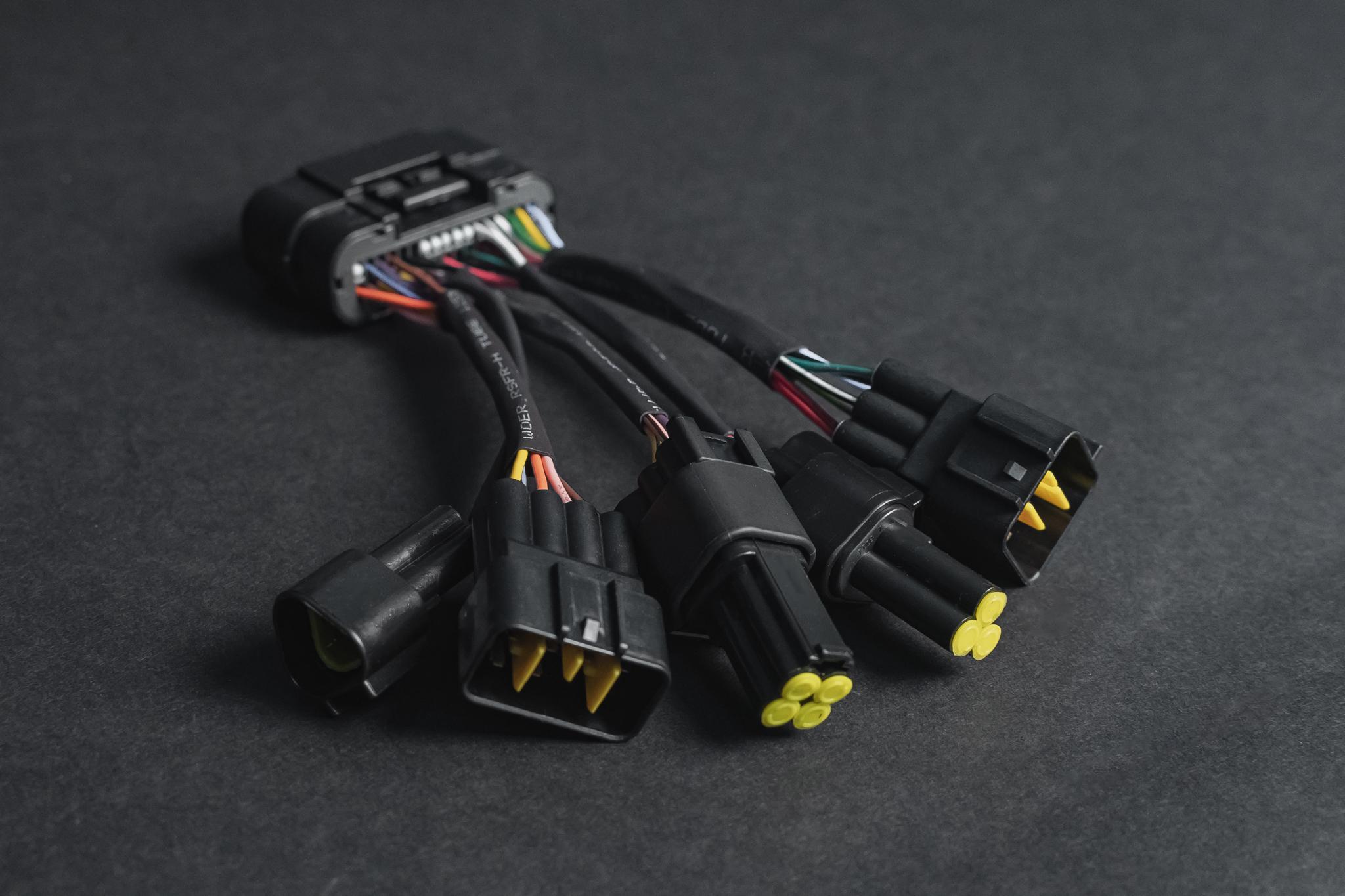

- 1 vnt. laidų pynė (wiring harness)

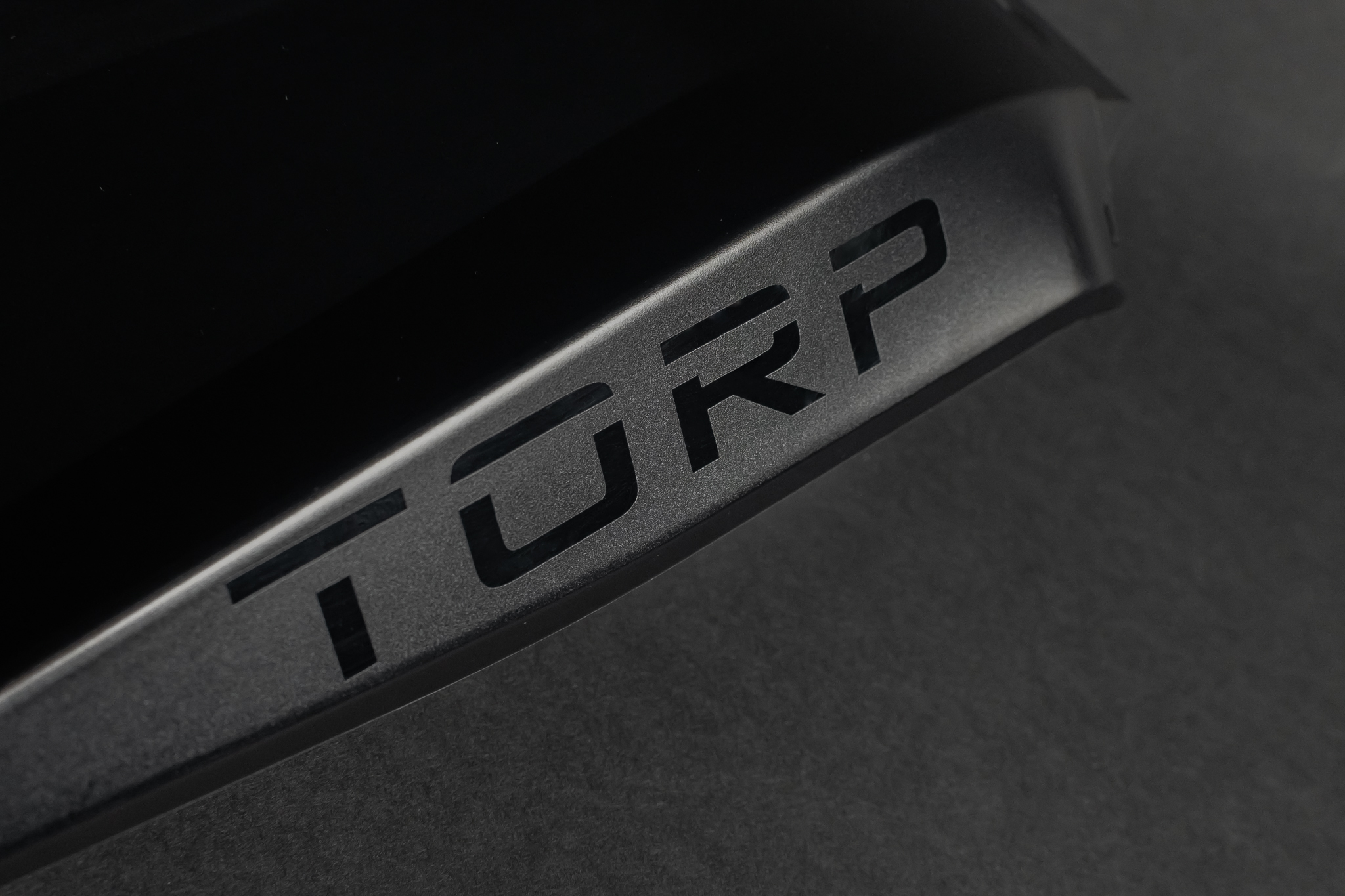

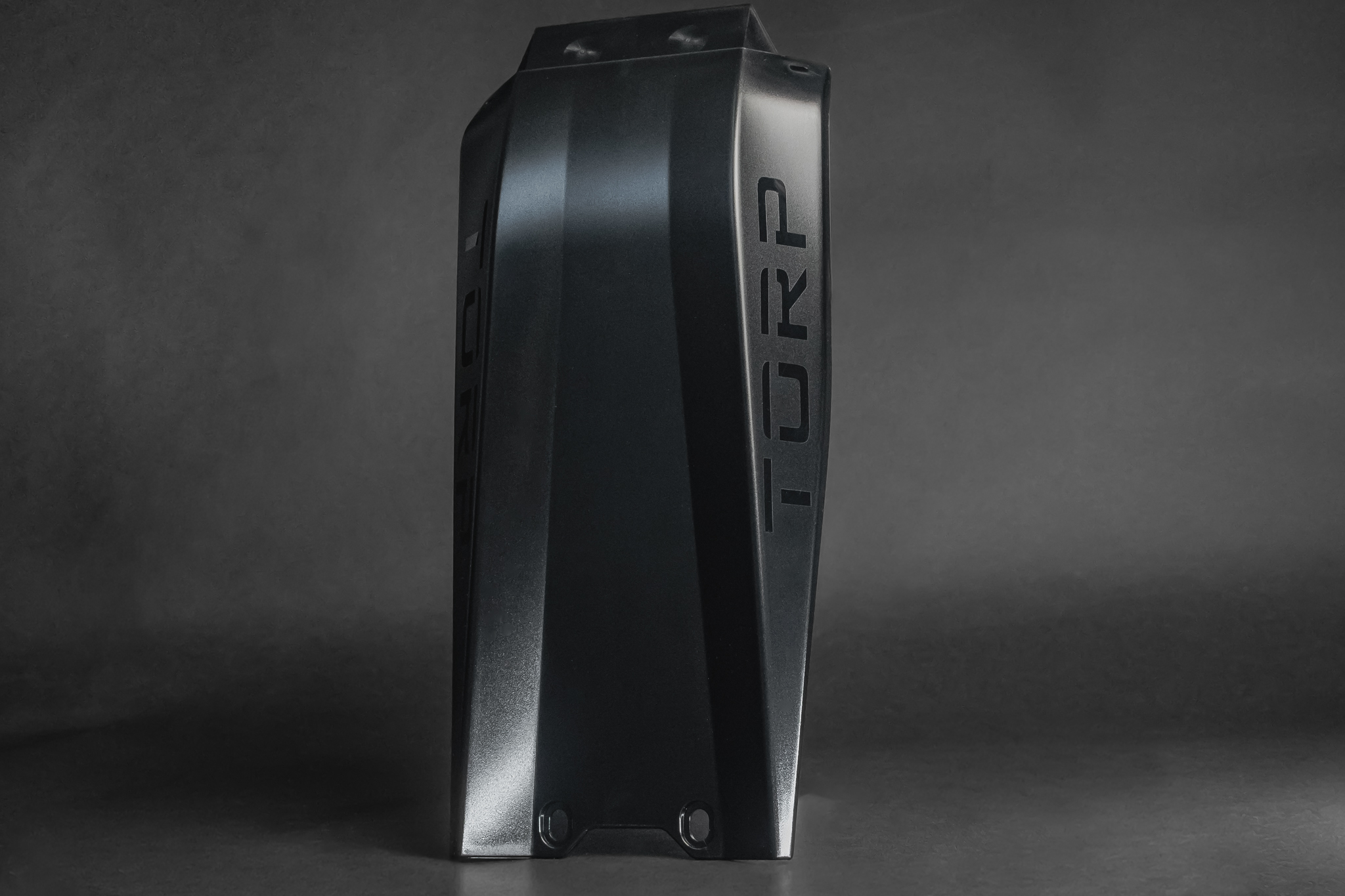

- 1 vnt. plastikinis dangtelis
- Varžtai ir montavimo įrankiai, reikalingi instaliacijai
- 4 vnt. lipdukai
- 1 pakuotė silikoninio tepalo
- Trumpos instrukcijos
Techninės specifikacijos
Pagrindiniai parametrai
| Tipas | Variklio valdiklis (inverteris), aftermarket |
|---|---|
| Valdymo metodas | Lauko orientuotas valdymas (FOC) |
| Palaikoma akumuliatoriaus įtampa | 60–80 V nominali (22S), 92,4 V pilnai įkrauta |
| Maksimali galia | 50 kW* |
| Maksimali akumuliatoriaus srovė | 700 A |
| Maksimali fazinė srovė | 1000 A* |
| Efektyvumas | Iki 99% |
| Darbinė temperatūra | Nuo -15 iki 75 °C |
| Ryšys | Bluetooth komunikacija |
| Kalibracija | Iš anksto sukalibruotas (papildomų žingsnių nereikia) |
| Apsaugos | Apsauga nuo viršsrovės, viršįtampio, per mažos įtampos ir perkaitimo |
| Valdymas su jutikliais | Taip, HALL ir enkoderis (encoder) |
| Bejutiklis valdymas | Taip (sensorless) |
| Ryšys su BMS | Komunikacija su originaliu BMS (stock BMS) |
| Regeneracinis stabdymas | Skirtingi regeneracinio stabdymo režimai |
| Akceleratoriaus režimai | Skirtingi akceleratoriaus (throttle) režimai |
| Programėlė | iOS ir Android programėlė (mobile app) |
| Suderinamas ekranas | Originalus Sur-Ron ekranas (stock SurRon display) |
| Apsaugos klasė | IP67* |
| Programinė aparatinė įranga | Reguliarūs firmware atnaujinimai |
| Svoris | 1,3 kg |
| Papildoma informacija: svoris | 1,65 kg |
*Maksimalios galios priklausomybė nuo variklio
| Variklis | Maksimali galia | Maks. PA |
|---|---|---|
| Originalus Sur-Ron Light Bee variklis | 17 kW | 500 PA |
| TM25 | 25 kW | 800 PA |
| TM40 | 42 kW | 1000 PA |
Kodėl rinktis Torp TC1000 2.X?
Torp TC1000 2.X sujungia FOC valdymą, Bluetooth konfigūraciją ir darbą su Sur-Ron Light Bee ekosistema. Dėl to jis palaiko originalų ekraną ir stock BMS komunikaciją. Taip pat jis turi skirtingus akceleratoriaus ir regeneracinio stabdymo režimus.
Valdiklis turi apsaugas nuo viršsrovės, viršįtampio, per mažos įtampos ir perkaitimo. Todėl jis skirtas darbui nuo -15 iki 75 °C. Be to, jis nurodomas su IP67 apsaugos klase ir reguliariais firmware atnaujinimais.
TC1000 2.X sveria 1,3 kg, o papildomoje informacijoje nurodomas 1,65 kg svoris. Šiame puslapyje pateikiami abu gamintojo nurodyti svorio įrašai. Dėl to galite planuoti montavimą pagal savo komplektaciją.
DUK
Ar Torp TC1000 2.X variklio valdiklis tinka Sur-Ron Light Bee?
- Torp TC1000 2.X yra skirtas Sur-Ron Light Bee elektriniam motociklui (e-moto).
- Su originaliu Sur-Ron Light Bee varikliu nurodoma maks. 17 kW galia (maks. 500 PA).
- Valdiklis palaiko originalų Sur-Ron ekraną (stock display).
Kokiems TM serijos varikliams skirtas TC1000 2.X?
- Torp TC1000 2.X yra suderinamas su TM25, TM40 ir TM40 Pro varikliais.
- Su TM25 nurodoma maks. 25 kW (maks. 800 PA).
- Su TM40 nurodoma maks. 42 kW (maks. 1000 PA).
Kokią akumuliatoriaus įtampą palaiko Torp TC1000 2.X?
- Torp TC1000 2.X palaiko 60–80 V nominalią įtampą (22S).
- Pilnai įkrauta 22S baterija nurodoma kaip 92,4 V.
- Šie įtampos parametrai apibrėžia suderinamų akumuliatoriaus paketų (battery pack) ribas.
Ar TC1000 2.X palaiko valdymą su HALL/enkoderiu ir bejutiklį režimą?
- Torp TC1000 2.X palaiko valdymą su jutikliais (sensored control) per HALL ir enkoderį.
- Torp TC1000 2.X taip pat palaiko bejutiklį (sensorless) valdymą.
- Šie režimai nurodyti valdiklio specifikacijoje.
Kaip konfigūruojamas Torp TC1000 2.X per telefoną?
- Torp TC1000 2.X turi Bluetooth komunikaciją.
- Valdiklis turi programėlę (mobile app), veikiančią iOS ir Android.
- Valdiklis yra iš anksto sukalibruotas, todėl papildomų žingsnių nereikia.
Ką reiškia IP67 ir kodėl komplekte yra tepalas?
- Torp TC1000 2.X yra reitinguojamas IP67, todėl valdiklis yra labai atsparus vandeniui.
- Laidų pynės ir motociklo laidynas nėra atsparūs vandeniui, todėl jungtyse privalomas dielektrinis tepalas, jei yra vandens poveikis.
- Garantija neapima gedimų po dažno ar ilgo panardinimo, pavyzdžiui, važiavimo upeliais ar užlietomis vietomis.
Kokios apsaugos integruotos į Torp TC1000 2.X?
- Torp TC1000 2.X turi apsaugą nuo viršsrovės (overcurrent protection).
- Torp TC1000 2.X turi apsaugą nuo viršįtampio ir per mažos įtampos (overvoltage/undervoltage protection).
- Torp TC1000 2.X turi apsaugą nuo perkaitimo (overtemperature protection).
Torp TC1000 2.X yra variklio valdiklis (inverteris), kurio komplekte yra laidų pynė, plastikinis dangtelis ir montavimo priemonės. Todėl jį galima montuoti į Sur-Ron Light Bee ir naudoti su TM25, TM40 ar TM40 Pro varikliais. Šis valdiklis palaiko 60–80 V nominalią įtampą, Bluetooth konfigūraciją ir kelis regeneracinio stabdymo režimus.
