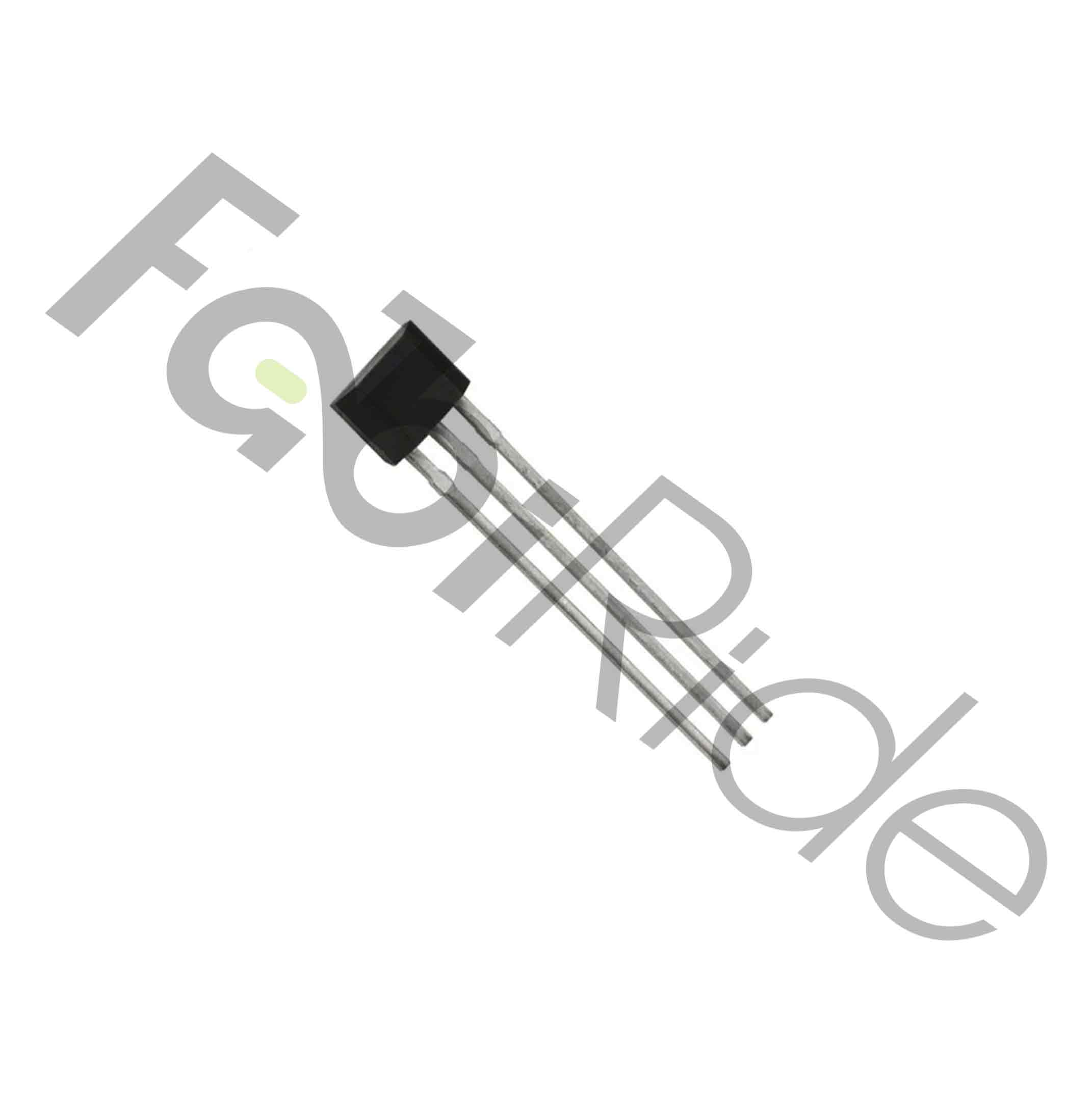

HALL daviklis varikliui – rotoriaus padėties jutiklis BLDC varikliams (Sur-Ron, Talaria)

HALL daviklis varikliui – tai rotoriaus padėties jutiklis (Hall effect sensor), skirtas bešepetėliams BLDC ir nuolatinių magnetų (PM) varikliams, naudojamiems Sur-Ron ir Talaria elektriniuose motocikluose, elektriniuose dviračiuose bei elektriniuose paspirtukuose. Jutiklis fiksuoja rotoriaus magnetų lauką ir siunčia skaitmeninį signalą valdikliui. Maitinimo įtampa – dažniausiai 5 V DC, laidų išvedimas VCC / GND / Signal, kiekis pakuotėje – 1 vnt.

Valdiklis pagal šiuos signalus sinchronizuoja variklio fazes. Todėl paleidimas tampa sklandus, o darbas mažais sūkiais – stabilus. Taip pat pagerėja sukimo momento valdymas visame sūkių diapazone.

Tai vidinė variklio elektronikos atsarginė dalis, o ne aksesuaras. Dėl to ji keičiama išardžius variklį ir prijungus prie esamos laidų pynės.

Privalumai ir pranašumai

• Tikslus rotoriaus pozicionavimas – valdiklis žino tikslią rotoriaus padėtį, todėl startas iš vietos yra tolygus.
• Stabilus darbas mažais sūkiais – fazių komutacija išlieka teisinga net važiuojant lėtai.
• Geresnis sukimo momento valdymas – tiksli fazių sinchronizacija leidžia varikliui atiduoti momentą be trūkčiojimų.
• Skaitmeninis išėjimas – atvirojo kolektoriaus tipo signalas, suderinamas su įprastais HALL įėjimais valdikliuose.
• 5 V maitinimas – dirba su standartiniu valdiklio jutiklių maitinimu.
• Trijų laidų jungtis – VCC, GND ir Signal prijungiami pagal jūsų variklio laidyną.
• Patikima komutacija sudėtingomis sąlygomis – jutiklis dirba magnetiniu principu, be mechaninio kontakto su rotoriumi.
• Atskiras vienetas keitimui – galima pakeisti tik sugedusį jutiklį, nekeičiant viso variklio.

Kam skirtas šis produktas?

Šis HALL daviklis skirtas Sur-Ron (įskaitant Light Bee X ir Storm Bee) bei Talaria (Sting, Sting R) elektriniams motociklams. Šie modeliai naudoja bešepetėlius centrinius variklius su trimis vidiniais HALL jutikliais.

Jis taip pat tinka elektriniams dviračiams ir elektriniams paspirtukams su BLDC arba PM varikliais, kuriuose įrengti HALL jutikliai. Suderinamumas su valdikliu paprastas: tinka dauguma valdiklių, palaikančių HALL įėjimus su 5 V maitinimu.

Produktas skirtas meistrams, remontuojantiems variklius, ir savininkams, susidūrusiems su trūkčiojančiu startu arba nestabiliu darbu mažais sūkiais. Tokie simptomai dažnai rodo sugedusį rotoriaus padėties jutiklį. Konkreti versija priklauso nuo variklio mechaninės formos ir montavimo vietos.

Kas yra pakuotėje?

• HALL daviklis varikliui – 1 vnt.

Techninės specifikacijos

Montavimas ir pastabos

Prieš keisdami jutiklį išjunkite maitinimą ir atjunkite akumuliatorių. Be to, būtinai laikykitės poliariškumo: VCC, GND ir Signal turi būti sujungti teisingai. Klaidingas prijungimas pažeidžia daviklį iš karto.

Montuokite jutiklį pagal gamintojo numatytą padėtį, išlaikydami tinkamą oro tarpą iki rotoriaus magnetų. Taip pat svarbu išlaikyti švarą – metalo dulkės ant jutiklio iškraipo signalą.

Po keitimo atlikite valdiklio automatinio kampo nustatymo (auto-learn) procedūrą, jei ji numatyta. Dėl to fazių padėtis bus priderinta prie naujo jutiklio.

Kodėl rinktis šį HALL daviklį?

Šis jutiklis yra funkcinė variklio dalis, o ne priedas. Todėl jo pakeitimas atkuria tikslią fazių komutaciją, o ne tik pašalina simptomą.

Skirtingai nuo bejutiklio (sensorless) valdymo, HALL jutikliai suteikia rotoriaus padėties informaciją nuo nulinio greičio. Dėl to variklis pajuda iš vietos tolygiai, be pradinio trūkčiojimo.

Parduodamas po vieną vienetą, todėl galite keisti tik sugedusį elementą. Tačiau dauguma meistrų rekomenduoja keisti visus tris to paties variklio jutiklius vienu metu.

DUK

Ar šis HALL daviklis tiks mano varikliui?

• Daviklis tinka, jei variklis naudoja 5 V HALL jutiklius.
• Mechaninė jutiklio vieta ir forma turi sutapti su originalia.
• Valdiklis turi turėti HALL įėjimus.

Ar šis daviklis tinka Sur-Ron Light Bee X?

• Taip, jis skirtas Sur-Ron Light Bee X ir Storm Bee bešepetėliams varikliams.
• Konkreti versija priklauso nuo variklio modelio ir jutiklio montavimo vietos.

Kokiems modeliams skirtas šis jutiklis?

• Sur-Ron Light Bee X ir Storm Bee elektriniams motociklams.
• Talaria Sting ir Sting R elektriniams motociklams.
• Elektriniams dviračiams ir elektriniams paspirtukams su BLDC arba PM varikliais.

Kiek HALL jutiklių reikia varikliui?

• Dauguma BLDC variklių naudoja 3 vnt. HALL jutiklių – A, B ir C fazių padėčiai.
• Šioje pakuotėje yra 1 vnt., skirtas pakeitimui.

Kokie laidai jungiami prie HALL daviklio?

• Jungiami trys laidai: VCC, GND ir Signal.
• Prijungimo tvarka nustatoma pagal konkretaus variklio laidyną.
• Sukeitus poliariškumą daviklis sugenda.

Koks yra HALL daviklio išėjimo signalas?

• Išėjimas yra skaitmeninis, atvirojo kolektoriaus tipo (pagal modelį).
• Signalas keičia būseną pagal rotoriaus magnetų lauką.
• Trys jutikliai kartu suteikia valdikliui fazių komutacijos informaciją.

Ką daryti pakeitus HALL daviklį?

• Atlikite valdiklio automatinio kampo nustatymo (auto-learn) procedūrą, jei ji numatyta.
• Patikrinkite oro tarpą iki rotoriaus magnetų.
• Nuvalykite metalo dulkes nuo jutiklio ir jo lizdo.

Ar HALL daviklis matuoja srovę?

• Ne, tai rotoriaus padėties jutiklis.
• Jis fiksuoja rotoriaus magnetų lauką, o ne elektros srovę.
• Pagal padėties signalus valdiklis sinchronizuoja variklio fazes.

Sugedęs rotoriaus padėties jutiklis pasireiškia trūkčiojančiu startu, nestabiliu darbu mažais sūkiais arba visišku variklio blokavimu. Šis HALL daviklis varikliui yra tiesioginė keičiamoji dalis tokiems gedimams šalinti Sur-Ron, Talaria, elektrinių dviračių ir paspirtukų BLDC varikliuose.
