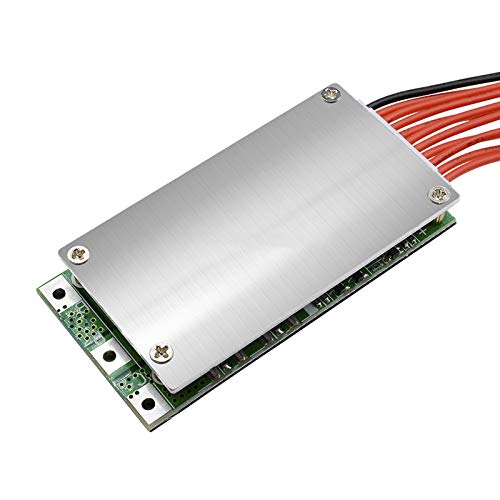

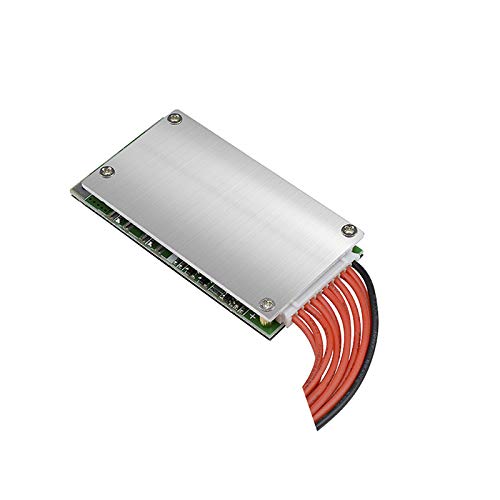

BMS 10S 36V 15A apsaugos plokštė ličio jonų akumuliatoriams

BMS 10S 36V 15A yra baterijos valdymo sistemos (battery management system) apsaugos plokštė, skirta 10 nuosekliai sujungtų ličio jonų elementų akumuliatorių blokui. Ji jungiama tarp Li-ion elementų ir apkrovos bei pakrovėjo. Plokštė turi iškrovimo ir perkrovos apsaugas. Vardinė įtampa – 36 V, pilnai įkrauto akumuliatoriaus įtampa – 42 V, nuolatinė iškrovos srovė – 15 A, matmenys – 63x32x9 mm.

Ši BMS 10S 36V plokštė naudojama savos gamybos 36 V akumuliatorių blokuose elektriniams paspirtukams ir elektriniams dviračiams. Todėl ji tinka tiems, kurie patys renka akumuliatorius iš 18650 arba 21700 formato ličio jonų elementų. Žymėjimas 10S reiškia dešimt elementų, sujungtų nuosekliai, o ne lygiagrečiai.

Svarbu suprasti, kad tai yra elektroninis komponentas – apsaugos plokštė, o ne akumuliatorius, pakrovėjas ar variklio valdiklis. Elementai į komplektą neįeina. Be to, plokštė neprideda akumuliatoriui talpos ir nedidina galios – ji kontroliuoja įtampas bei srovę.

Privalumai ir pranašumai

• Apsauga nuo per gilios iškrovos – plokštė atjungia apkrovą, kai elementų įtampa nukrenta iki atjungimo ribos.
• Apsauga nuo perkrovos – įkrovimas nutraukiamas pasiekus 42 V pilnai įkrauto 10S bloko įtampą.
• 15 A nuolatinė iškrovos srovė – tai atitinka apie 540 W galią prie 36 V vardinės įtampos.
• 10S konfigūracija – plokštė paruošta būtent dešimčiai nuosekliai sujungtų 3,6-3,7 V ličio jonų elementų.
• Kompaktiški matmenys 63x32x9 mm – tik 9 mm storio plokštė telpa siauruose paspirtukų denio ir dviračių rėmo akumuliatorių korpusuose.
• Vardinė 36 V įtampa – standartas daugumai elektrinių paspirtukų ir elektrinių dviračių sistemų.
• Komponentas savos gamybos akumuliatoriams – tinka perpakuojant seną 36 V bloką arba renkant naują iš 18650 elementų.
• Balansavimo laidų prijungimas – kiekviena iš dešimties elementų grupių jungiama atskirai, todėl įtampos stebimos atskirai.

Kam skirtas šis produktas?

Ši plokštė skirta 36 V ličio jonų akumuliatorių blokams, naudojamiems elektriniuose paspirtukuose ir elektriniuose dviračiuose. Taip pat ji tinka įvairiems savos gamybos 36 V projektams, kuriuose reikia dešimties nuosekliai sujungtų elementų.

Produktas skirtas akumuliatorių gamintojams, dirbtuvėms ir patyrusiems meistrams. Visų pirma jį renkasi tie, kurie atnaujina nustojusį veikti paspirtuko ar dviračio akumuliatorių. Elementai lituojami arba jungiami nikelio juostelėmis prie balansavimo taškų.

Plokštė skirta ličio jonų (Li-ion) chemijos elementams, kurių vardinė įtampa 3,6-3,7 V. Ji netinka LiFePO4 elementams, nes dešimt tokių elementų sudaro 32 V bloką su kitokiu įtampos langu. Dėl to prieš montavimą būtina žinoti savo elementų tipą.

Techninės specifikacijos

Kodėl rinktis BMS 10S 36V 15A?

Ši plokštė nustato aiškias 36 V akumuliatoriaus bloko darbo ribas. Įkrovimas stabdomas ties 42 V, o iškrovimas nutraukiamas pasiekus žemutinę ribą. Todėl elementai nedirba už savo įtampos lango ribų.

15 A nuolatinė srovė yra vidutinės klasės rodiklis 36 V sistemoms. Tai atitinka maždaug 540 W nuolatinę galią. Dėl to ji derinama su miesto paspirtukų ir elektrinių dviračių varikliais, o ne su didelės galios sistemomis.

Plokštės storis – vos 9 mm. Tai leidžia ją įmontuoti į plonus akumuliatorių korpusus, kur aukštesnė elektronika netilptų. Be to, 63×32 mm plotas leidžia ją padėti šalia elementų bloko galo.

DUK

Kokiam akumuliatoriui skirta ši BMS plokštė?

• Skirta 10S konfigūracijos ličio jonų akumuliatoriui.
• Vardinė bloko įtampa – 36 V.
• Naudojama elektrinių paspirtukų ir elektrinių dviračių akumuliatoriuose.

Ar ši plokštė tinka elektriniam paspirtukui ir elektriniam dviračiui?

• Taip, ji tinka 36 V elektriniams paspirtukams ir elektriniams dviračiams.
• Sistemos nuolatinė srovė neturi viršyti 15 A.
• Prie 36 V tai atitinka apie 540 W nuolatinės galios.

Ką reiškia žymėjimas 10S?

• 10S reiškia dešimt elementų, sujungtų nuosekliai.
• Tai nėra 10P – lygiagretus jungimas žymimas raide P.
• Dešimt nuosekliai sujungtų Li-ion elementų sudaro 36 V vardinės įtampos bloką.

Kodėl nurodytos dvi įtampos – 36 V ir 42 V?

• 36 V yra vardinė akumuliatoriaus įtampa.
• 42 V yra pilnai įkrauto 10S ličio jonų bloko įtampa.
• Ties 42 V ši plokštė nutraukia įkrovimą.

Ar ši BMS tinka LiFePO4 elementams?

• Ne, plokštė sukonfigūruota 3,6-3,7 V ličio jonų elementams.
• Dešimt LiFePO4 elementų sudaro 32 V bloką.
• LiFePO4 chemijai reikalingas kitoks įtampos langas.

Ar tai akumuliatorius arba pakrovėjas?

• Ne, tai apsaugos plokštė – atskiras elektroninis komponentas.
• Elementai ir pakrovėjas į komplektą neįeina.
• Plokštė nėra variklio valdiklis.

Kokie yra plokštės matmenys?

• Ilgis – 63 mm.
• Plotis – 32 mm.
• Storis – 9 mm.

Ar BMS padidina akumuliatoriaus talpą?

• Ne, plokštė talpos neprideda ir galios nedidina.
• Ji riboja įtampą įkraunant ir iškraunant.
• Nuolatinė iškrovos srovė ribojama iki 15 A.

Ši BMS 10S 36V 15A apsaugos plokštė yra pagrindinis elektroninis mazgas renkant 36 V ličio jonų akumuliatorių bloką. Todėl ji dažnai perkama kartu su 18650 arba 21700 elementais bei akumuliatorių gamybos reikmenimis.
