Sur-Ron tiuningo gidas
Nuo pavaros paruošimo iki 50 kW centrinės pavaros: viskas, ką reikia žinoti apie Sur-Ron tiuningą - etapai, valdikliai, varikliai, baterijos ir legalumas Lietuvoje.
Kas yra Sur-Ron tiuningas
Sur-Ron tiuningas - tai serijinio elektromotociklo (dažniausiai Light Bee X arba Ultra Bee) galios, traukos ir patikimumo gerinimas keičiant valdiklį (kontrolerį), variklį, akumuliatorių, pavaros perdavimą ir aušinimą. Nuosekliai atliktas tiuningas skirstomas į tris etapus: nuo važiavimo pojūčio ir pavaros paruošimo (Stage 1) iki centrinės pavaros variklio su aukštos įtampos sistema (Stage 3).
Sur-Ron elektromotociklai populiarūs dėl mažo svorio, tylaus PMSM variklio ir modulinės konstrukcijos - būtent todėl jie tokie dėkingi tiuningui. Serijinis Light Bee X važiuoja su 60 V (16S) sistema, sinusinės bangos (FOC) valdikliu ir ribotos galios variklio, kurio piko galia siekia iki maždaug 8 kW. Didesnysis „brolis” Ultra Bee jau iš gamyklos turi 74 V sistemą ir apie 21-25 kW piko.
Svarbu suprasti skirtumą tarp galios tiuningo ir patikimumo tiuningo. Vieni komponentai (valdiklis, baterija, variklis) prideda traukos ir greičio; kiti (aušinimas, kokybiškos jungtys, sustiprinta pavara, stabdžiai) leidžia tą galią panaudoti saugiai ir ilgai. Kokybiškas tiuningas visada yra sistemos darbas - pakėlus galią, kartu būtina derinti visą grandinę.
Silpniausia grandis nulemia rezultatą: 50 kW variklis su serijiniais stabdžiais ir plonais laidais nėra tiuningas, o rizika.
Tiuningo etapai: Stage 1-3
Etapai nėra griežtas gamyklinis standartas, tačiau Lietuvos ir ES dirbtuvėse nusistovėjo aiški logika. Kiekvienas etapas remiasi ankstesniu - nuo pigiausio paruošiamojo žingsnio iki pilno aparatinio perdarymo.
Paruošimas
Akceleratoriaus atsako gerinimas (pvz. Domino), pavaros (žvaigždučių) parinkimas, instaliacijos ir aušinimo patikra. Serijinio valdiklio galios pakelti negalima - jam reikia keitimo.
iki ~8 kWValdiklis + baterija
Galingesnis valdiklis (Torp TC500 2.X / eBMX X-9000 V3), 72 V baterija, sustiprintas aušinimas ir QS8 jungtys su storesniais laidais.
~15-25 kWCentrinė pavara
Centrinės pavaros variklis (TM40 / TM40 Pro), Torp TC1000 2.X, 60-84 V, sustiprinta grandinė, žvaigždutės ir stabdžiai.
iki ~50 kW| Etapas | Ką keičiame | Tipinė galia | Kam skirta |
|---|---|---|---|
| Stage 1 · Paruošimas | Akceleratorius (Domino), pavara, instaliacija, aušinimas | gamyklinė (~6-8 kW) | Geresnis atsakas, be galios kėlimo |
| Stage 2 · Valdiklis + baterija | Torp TC500 2.X / eBMX X-9000 V3, 72 V baterija, aušinimas, QS8 | ~15-25 kW | Mėgėjams, aktyviam „off-road” |
| Stage 3 · Centrinė pavara | TM40 / TM40 Pro, TC1000, 60-84 V, pavara, stabdžiai | iki ~50 kW | Trasoms, patyrusiems vairuotojams |
Valdikliai: Torp vs serijinis vs eBMX / SiliXcon
Valdiklis (kontroleris, MCU) valdo, kiek fazės srovės pasieks variklį - o būtent fazės srovė lemia trauką nuo mažų apsukų. Todėl dažniausiai pirmasis tikras galios šuolis yra ne variklis, o galingesnis valdiklis su aukštesnės įtampos baterija.
Serijinis valdiklis
Patikimas, „plug & play”, su pilna apsauga, bet galia užrakinta gamykloje ir jos pakelti negalima - didesnei galiai valdiklį reikia keisti.
Torp (TC500 2.0 ir TC1000)
Torp TC500 2.X - apie 25 kW klasės valdiklis, palaikantis iki 80 V (22S, ~92,4 V pilnai įkrovus), išsaugantis serijines funkcijas per CAN magistralę. Torp TC1000 2.X - iki 1000 A fazės srovės ir iki 60 kW; tai „pro” lygio pasirinkimas, skirtas TM40 Pro varikliui.
eBMX ir SiliXcon
eBMX X-9000 V3 (VESC/FOC, 60-84 V, iki 1600 A burst fazės srovės, IP67) duoda aukščiausią fazės srovę - iki 50 kW. Todėl jam būtina stipri baterija, tvarkinga QS8 instaliacija ir tikslus derinimas. SiliXcon valdikliai skirti lenktynėms - labai konfigūruojami, bet sudėtingi nustatyti.
| Valdiklis | Fazės srovė | Maks. galia | Ypatumai |
|---|---|---|---|
| Serijinis (stock) | ~350-400 A | ~6-8 kW (gamyklinė) | „Plug & play”, galia užrakinta, nekeičiama |
| Torp TC500 2.X | ~700 A | ~25 kW | Iki 80 V (22S), CAN, išsaugo funkcijas |
| Torp TC1000 2.X | iki 1000 A | iki 60 kW | „Pro” lygis, tinka TM40 Pro |
| eBMX X-9000 V3 | iki 1600 A | iki 50 kW | Maksimali galia, reikia stiprios baterijos |
| SiliXcon SL / SC | iki ~500 A | 18-36 kW | Iki 84 V, profesionalus derinimas, aukščiausias tikslumas |
FabiRide yra vieninteliai Lietuvoje, kurie kuria sudėtingas individualias sistemas ir programuoja ASI bei SiliXcon valdiklius.

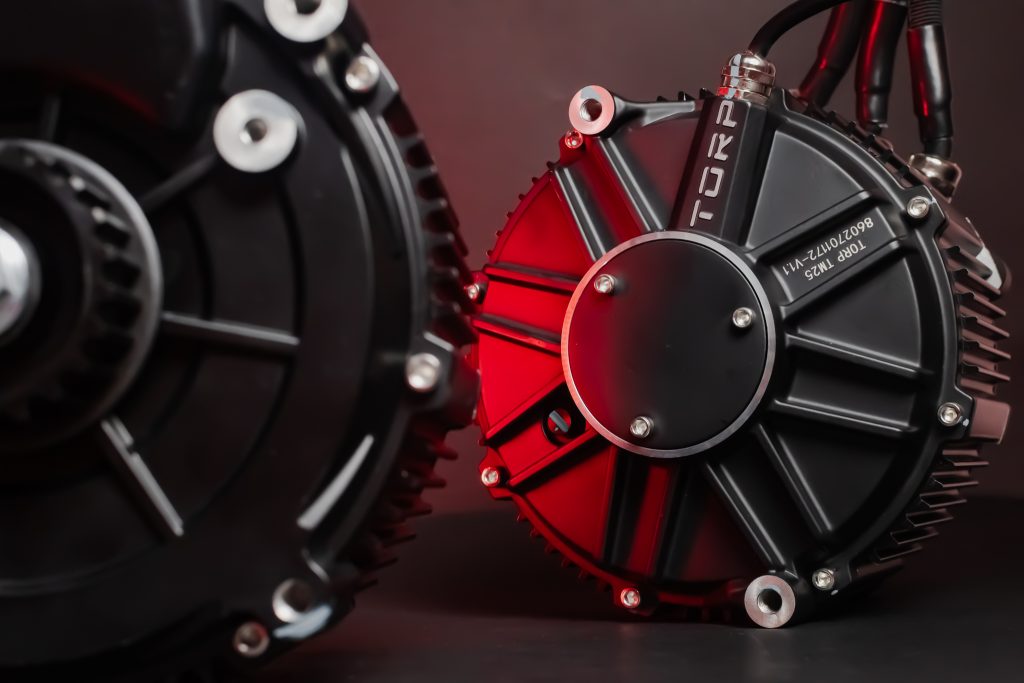

Varikliai: TM40 Pro ir centrinės pavaros sprendimai
Serijinis Sur-Ron variklis yra centrinės pavaros PMSM tipo, patikimas kasdienai, bet ribotas galios. Rimtam Stage 3 tiuningui keičiamas visas variklis - populiariausias pasirinkimas yra Torp TM40 ir galingesnis TM40 Pro.
| Variklis | Piko galia | Nominali | Sukimo momentas | Maks. RPM |
|---|---|---|---|---|
| Serijinis PMSM | ~6-8 kW | - | ~39 Nm* | 5 400 |
| Torp TM40 | 42 kW | 17 kW | 93 Nm | ~9 000 |
| Torp TM40 Pro | 50 kW | 19 kW | 86 Nm | 11 000 |
*Vertė prie variklio veleno; galutinis sukimo momentas prie rato priklauso nuo pavaros perdavimo. TM40 Pro fazės srovė siekia iki ~1100 A, todėl jam būtinas atitinkamas valdiklis (pvz. TC1000).
Svarbu: TM40 ir TM40 Pro reikalauja pilno motociklo paruošimo - sustiprintos grandinės, žvaigždučių, diržo, stabdžių ir tinkamos baterijos. Vien variklio pakeitimas be likusios sistemos derinimo greitai baigiasi gedimais.
Baterijos ir įtampa: 60 / 72 / 84 V
Baterija tiuninge atlieka du darbus: įtampa (voltai) daugiausia lemia greitį ir galią, o talpa (Ah / Wh) - nuvažiuojamą atstumą. Kylant įtampai auga ir sistemos galimybės:
- 60 V (16S) - serijinė Light Bee sistema, ~67,2 V pilnai įkrovus.
- 72 V (20S) - populiariausias Stage 2 atnaujinimas, ~84 V pilnai įkrovus.
- 84 V (22S) - Stage 3 lygis, ~92,4 V pilnai įkrovus, dera su TC500/TC1000.
Ne mažiau svarbu ir baterijos iškrovos geba (C-rate) bei BMS - būtent jie leidžia valdikliui traukti dideles sroves neperkaistant. FabiRide gamina individualius ličio jonų akumuliatorius Kaune, todėl įtampą, talpą, elementų klasę ir jungtis (pvz. QS8 6AWG maitinimo laidyną) galima suderinti tiksliai pagal tiuningo etapą.
Pavara ir aušinimas
Žvaigždutės ir grandinė
Pavaros perdavimą lemia priekinės ir galinės žvaigždučių dantukų santykis. Mažesnė galinė (arba didesnė priekinė) žvaigždutė didina galutinį greitį, bet mažina pradinę trauką; atvirkštinis derinys duoda daugiau traukos ir įkalnės. Pridėjus galios, grandinę ir žvaigždutes verta rinktis sustiprintas, kad atlaikytų didesnį momentą.
Aušinimas ir šiluminė riba
Didesnė srovė reiškia daugiau šilumos variklyje ir valdiklyje. Perkaitęs valdiklis pradeda automatiškai mažinti galią (thermal derating) - todėl aukštesniuose etapuose reikia geresnio aušinimo, kokybiško šiluminio kontakto ir tinkamo laidų skerspjūvio. Būtent aušinimas dažnai skiria „galingą pirmam ratui” ir „galingą visą dieną” motociklą.
Sauga ir patikimumas
Kylant galiai, kiekvienas etapas turi būti palydimas saugos komponentų atnaujinimu. Rekomenduojama tvarka:
- Stabdžiai - didesni diskai, geresnės kaladėlės nuo Stage 2.
- Padangos ir ratai - tinkamos protektoriaus ir sudėties dangai.
- Jungtys ir laidai - QS8 jungtys, 6AWG laidynai vietoje plonų serijinių.
- BMS ir saugikliai - apsauga nuo perkrovos, trumpojo jungimo ir perkaitimo.
- Rėmo ir vairo mazgai - patikra, nes vibracija ir apkrovos išauga.
Patikimai sumontuota galia yra tiek pat svarbi, kiek pati galia. Prasta jungtis ar perkaistantis laidas gali sustabdyti net ir brangiausią sistemą.
Važiavimas viešaisiais keliais Lietuvoje
Lietuvoje elektrinis dviratis ar motociklas, kurio galia viršija tam tikras ribas, priskiriamas mopedui (L1e) arba motociklui (L3e) ir tampa registruojama transporto priemone. Tai svarbu suprasti prieš planuojant tiuningą.
L1e (mopedo) klasė - pagrindinės ribos
- Maks. variklio galia iki 4 kW, konstrukcinis greitis iki 45 km/h.
- Privaloma registracija (Regitra) ir transporto priemonės draudimas.
- Reikalingas bent AM kategorijos pažymėjimas (nuo 15 m., teorijos egzaminas Regitroje).
- Privalomas šalmas pagal EN standartą; už jo nedėvėjimą numatyta 20-40 € bauda.
Praktikoje daugumos etapų tiuningas viršija L1e ribas, todėl toks Sur-Ron nebegali būti registruojamas kaip mopedas ir yra skirtas uždaroms trasoms bei privačioms teritorijoms. Jei reikia viešiesiems keliams, galios ir greičio ribojimai turi atitikti L1e (arba L3e su atitinkama registracija). Konkrečias sąlygas visada verta pasitikslinti pagal aktualius teisės aktus - tai bendra informacija, o ne teisinė konsultacija.
Kiek kainuoja Sur-Ron tiuningas
Vienos „kainos” nėra - tiuningo kaina priklauso nuo pasirinkto etapo, komponentų klasės ir darbo apimties. Tas pats Stage 2 gali kainuoti labai skirtingai, priklausomai nuo baterijos talpos ar valdiklio modelio. Žemiau - pagrindiniai kainą lemiantys veiksniai:
| Veiksnys | Poveikis kainai |
|---|---|
| Tiuningo etapas (Stage 1-3) | Didžiausias - nustato visą apimtį |
| Valdiklio klasė (OEM vs Torp / eBMX / SiliXcon) | Vidutinis-didelis |
| Baterijos įtampa ir talpa (Ah) | Didelis |
| Ar keičiamas variklis (TM40 / Pro) | Didelis |
| Pavaros, stabdžių, aušinimo stiprinimas | Vidutinis |
| Darbo apimtis ir sistemos derinimas | Vidutinis |
Kadangi kiekvienas projektas individualus, tiksliausia kaina - po trumpos konsultacijos ir motociklo apžiūros. Paskambinkite +370 604 15255 arba parašykite mums, ir paruošime sąmatą pagal jūsų tikslus.
Kaip išsirinkti tiuningo dirbtuves
Tiuningo kokybė labiausiai priklauso ne nuo detalių, o nuo to, kas ir kaip jas sumontuoja bei suderina. Rinkdamiesi dirbtuves atkreipkite dėmesį į:
- Reali dirbtuvė su įranga, o ne tik komponentų perpardavimas.
- Patirtis su valdiklių derinimu ir programavimu (Torp, eBMX, SiliXcon).
- Garantija darbui ir aiškus, skaidrus procesas su sąmata iš anksto.
- Galimybė pasigaminti baterijas ir individualias sistemas.
- Rekomendacijos ir realūs darbai, o ne vien reklaminiai pažadai.
FabiRide yra pirmieji Lietuvoje pradėję individualų elektromotociklų tiuningą ir remontą bei pirmieji tiesiogiai iš gamyklos importavę Talaria. Mūsų Kauno dirbtuvėse (S. Raštikio g. 28) atliekame Sur-Ron, Talaria ir Eride Pro tiuningą, elektronikos, BMS ir valdiklių darbus bei gaminame individualius Li-ion akumuliatorius. Aptarnaujame klientus iš visos Lietuvos.
Dažnai užduodami klausimai
Ar galima tiuninguoti Sur-Ron nekeičiant variklio?
Taip. Galią kelia Stage 2 - galingesnis valdiklis su 72 V baterija; serijinis variklis tam dar tinka. Stage 1 galios nekelia, tik pagerina atsaką ir pavarą. Variklis (pvz. TM40 Pro) keičiamas tik Stage 3, kai siekiama 40-50 kW lygio. FabiRide pirmieji Lietuvoje pradėjo Sur-Ron galios atnaujinimus ir pirmieji oficialiai integravo ASI valdiklius į Sur-Ron bei Talaria. SiliXcon valdiklius programuojame ir deriname patys.
Kiek galios saugu pridėti su serijiniu varikliu?
Su tinkamu valdikliu, 72 V baterija ir geresniu aušinimu serijinis Sur-Ron variklis patikimai važiuoja apytiksliai 15-25 kW piko ribose. Peržengus šią ribą, saugiau keisti į centrinės pavaros variklį (TM40 / TM40 Pro), kad išvengtumėte perkaitimo ir gedimų.
Ar Torp valdiklis suderinamas su serijiniu ekranu ir funkcijomis?
Taip. Torp valdikliai (pvz. TC500 2.0, TC1000) jungiasi per CAN magistralę ir išsaugo serijines Sur-Ron funkcijas bei rodmenis, veikdami kaip „plug & play” atnaujinimas. Tuo tarpu eBMX X-9000 V3 ir SiliXcon atveria daugiau galios bei derinimo galimybių, todėl reikalauja profesionalaus nustatymo.
Ar po tiuningo reikia keisti stabdžius?
Rekomenduojama nuo Stage 2. Didesnė galia ir greitis reikalauja atitinkamo stabdymo - didesnių diskų ir geresnių kaladėlių. Saugos komponentai (stabdžiai, padangos, jungtys) visada turi „pasivyti” pridėtą galią.
Ar tiuninguotą Sur-Ron galima registruoti ir naudoti keliuose Lietuvoje?
Tik jei jis atitinka L1e mopedo ribas: iki 4 kW galios ir 45 km/h, su registracija, draudimu ir bent AM kategorijos pažymėjimu. Daugumos etapų tiuningas šias ribas viršija, todėl toks motociklas skirtas uždaroms trasoms ir privačioms teritorijoms.
Kaip vyksta tiuningo darbai?
Dirbame etapais. Pradedame nuo apžiūros ir diagnostikos: įvertiname variklio, baterijos, laidyno ir stabdžių būklę bei jūsų tikslą. Pagal tai parenkame etapą - Stage 1 (paruošimas: akceleratorius, pavara, instaliacija, aušinimas), Stage 2 (galingesnis valdiklis su 72 V baterija) ar Stage 3 (centrinės pavaros variklis su aukštos įtampos sistema). Prieš darbus pateikiame sąmatą ir pradedame tik jums patvirtinus. Kiekvieną etapą baigiame matavimais su apkrova bei bandomuoju važiavimu. Visiems mūsų darbams ir dalims taikoma garantija.
Ar gaminate individualius akumuliatorius Sur-Ron?
Taip. FabiRide gamina individualius ličio jonų akumuliatorius Kaune - galime suderinti įtampą (60 / 72 / 84 V), talpą, elementų klasę, BMS ir jungtis (pvz. QS8 6AWG) tiksliai pagal jūsų tiuningo etapą ir naudojimo poreikį.
Planuojate Sur-Ron tiuningą?
Nuo Stage 1 derinimo iki pilno Stage 3 su TM40 Pro ir individualia baterija - paruošime sprendimą pagal jūsų tikslus ir biudžetą. Konsultacija ir sąmata Kaune.
Valdikliai, su kuriais dirbame
Deriname, programuojame ir keičiame pažangiausius elektromotociklų variklio valdiklius - FabiRide dirbtuvėse Kaune. Dirbame su dauguma rinkos valdiklių, o ASI BAC ir SiliXcon valdiklius programuojame ir suderiname su bet kuriuo varikliu, kad sistema veiktų sklandžiai.
Torp TC500 2.X / TC1000 2.X FOCPlug-and-play galios atnaujinimas su Bluetooth derinimu - nuo 25 kW (TC500) iki 60 kW (TC1000).
eBMX X-9000 V3VESC/FOC, iki 50 kW ir iki 1600 A burst fazės srovės, IP67 - galingiems buildams.
SiliXcon SL / SC / AMVeikia savo platformoje su gamintojo programine įranga. Programuojame ir suderiname pagal variklį - 18-36 kW.
ASI BAC4000 / BAC8000Lenktyninės klasės FOC valdikliai, 17-32 kW. Programuojame ir suderiname su bet kuriuo varikliu.
Modeliai: Sur-Ron Light Bee X · Ultra Bee · Storm Bee
