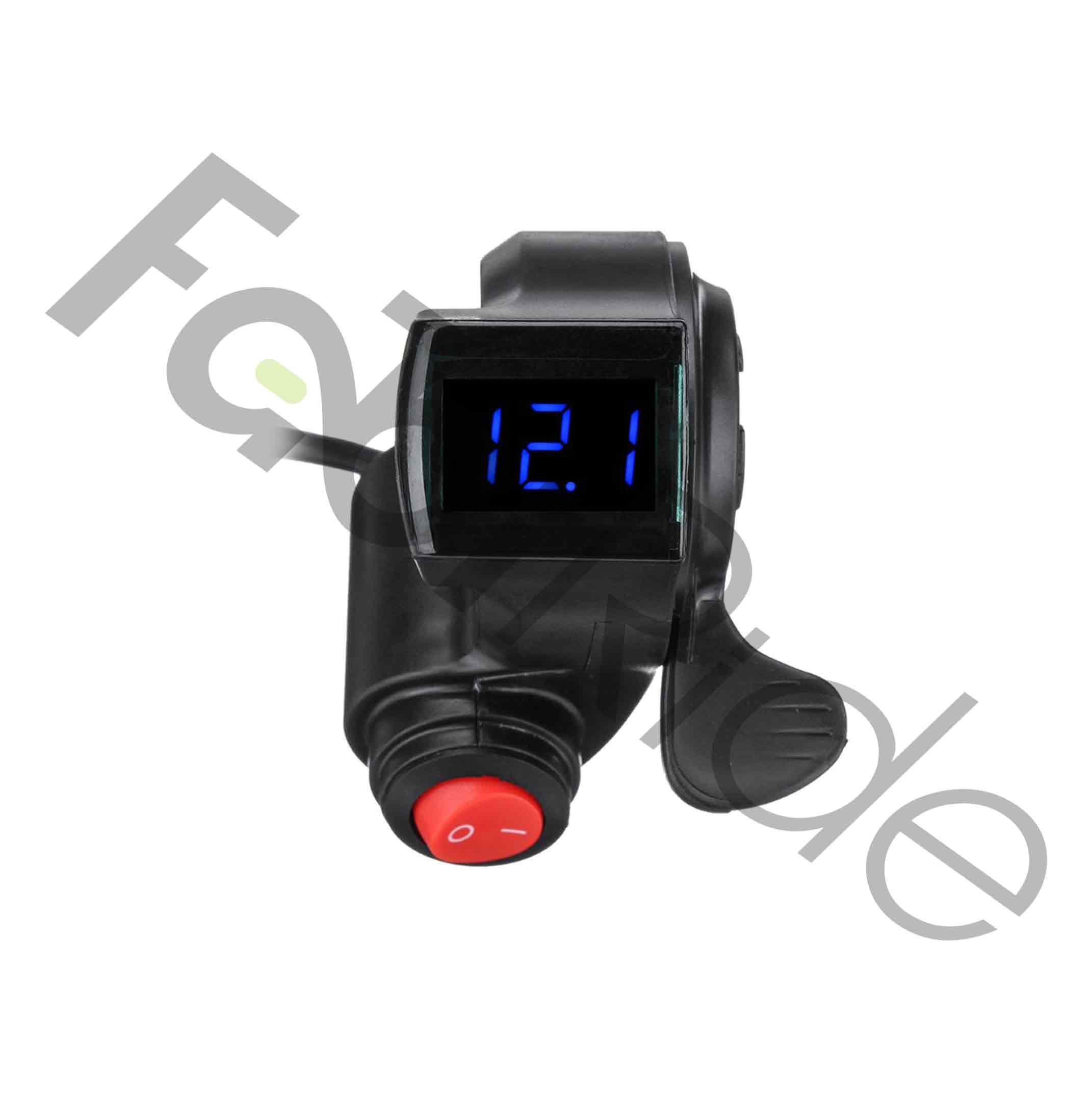

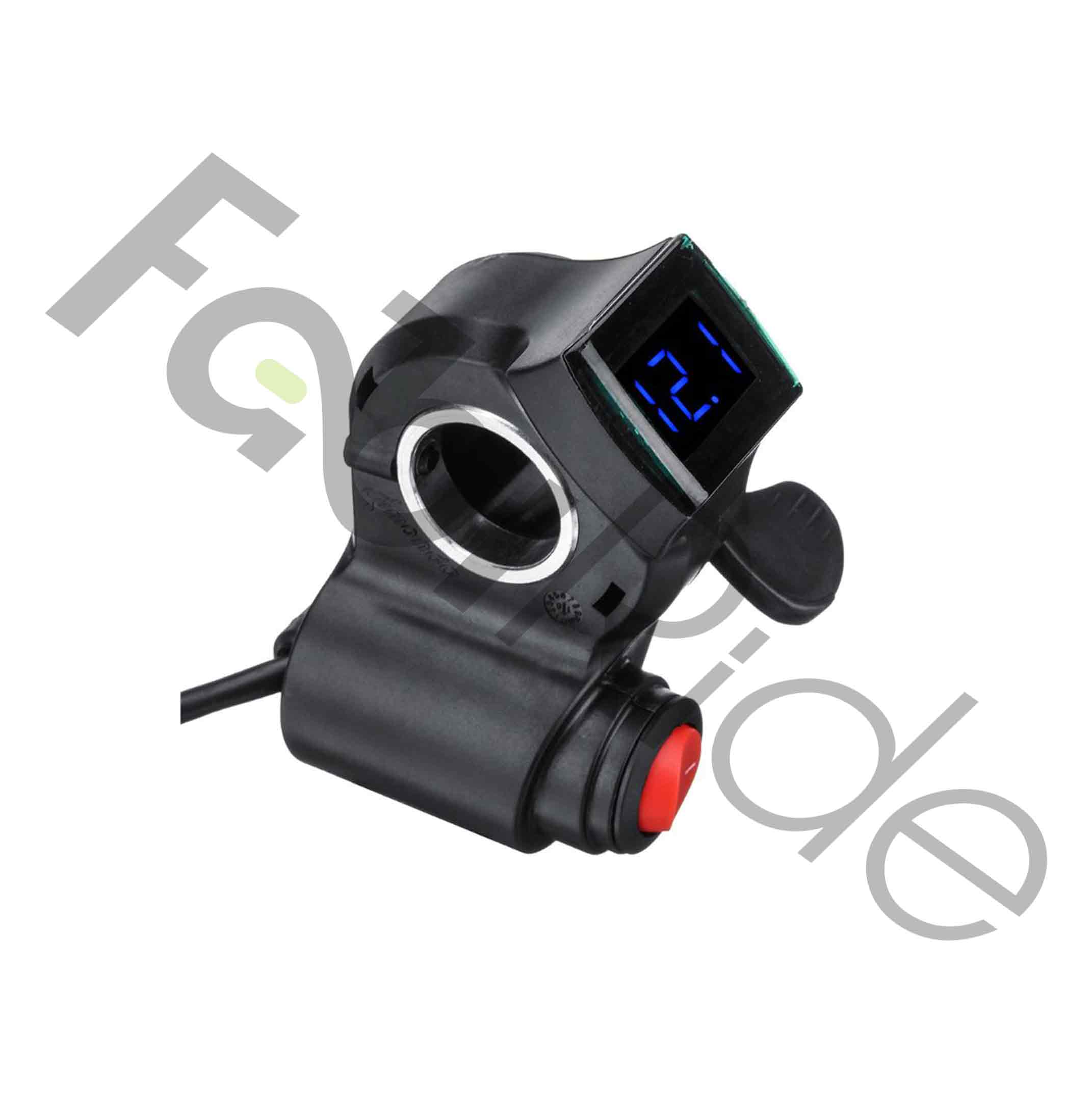

Nykštinė gazo rankena su įtampos ekranu ir mygtuku 12-84 V

Nykštinė akceleratoriaus rankena su įtampos indikatoriumi yra universalus e-mobilumo valdymo komponentas, skirtas elektriniams dviračiams, elektriniams paspirtukams ir elektriniams motoroleriams. Ji jungiasi prie valdiklio analoginio akceleratoriaus įėjimo (VCC / GND / Signal), rodo akumuliatoriaus įtampą voltais ekrane ir turi vieną funkcinį mygtuką. Ekrano maitinimo diapazonas – 12-84 V DC.

Valdymas atliekamas nykščiu spaudžiama svirtele (thumb throttle). Tai atskiras rankenos tipas, besiskiriantis nuo sukamosios gazo rankenos. Nykštinė svirtelė leidžia tiksliai dozuoti galią, o delnas lieka tvirtai ant vairo rankenos.

Rankena veikia kaip Holo daviklio analoginis signalo šaltinis. Ji siunčia kintantį 0,8-4,2 V analoginį signalą variklio valdikliui ir pati variklio srovės neveda. Dėl to ji tinka daugumai valdiklių su standartiniu trijų laidų akceleratoriaus įėjimu – nuo 36 V iki 72 V klasės sistemų.

Privalumai ir pranašumai

• Tikslus galios dozavimas – nykščiu valdoma svirtelė užtikrina sklandų greičio didinimą ir mažinimą.
• Įtampos ekranas realiu laiku – rodo akumuliatoriaus įtampą voltais (V), todėl įkrovos lygį galima įvertinti nesustojus.
• Platus 12-84 V maitinimo diapazonas – ekranas veikia 36 V, 48 V, 60 V ir 72 V klasės sistemose.
• Funkcinis mygtukas – 1 vnt., jungiamas atskirais dviem laidais prie valdiklio valdymo įėjimo.
• Standartinis 3 laidų prijungimas – VCC / GND / Signal schema atitinka daugumos analoginių valdiklių pinout’ą.
• Purslams atspari konstrukcija – tinka naudoti sausomis ir įprastomis oro sąlygomis.
• Universalus montavimas ant vairo – padėtį galima parinkti pagal nykščio patogumą.
• Nepriklauso nuo variklio galios – rankena perduoda tik signalą, todėl netinka jokios srovės ribos.

Kam skirtas šis produktas?

Rankena skirta elektriniams dviračiams (e-dviračiams), elektriniams paspirtukams ir elektriniams motoroleriams. Taip pat ji tinka kitoms e-mobilumo sistemoms, kurių valdiklis turi analoginį akceleratoriaus įėjimą.

Pagrindinė sąlyga – valdiklis su VCC / GND / Signal įėjimu ir 5 V akceleratoriaus VCC. Tokį įėjimą turi dauguma 36 V, 48 V, 60 V ir 72 V klasės valdiklių. Todėl rankena tinka tiek serijinėms transporto priemonėms, tiek savarankiškai surinktoms sistemoms.

Produktą renkasi meistrai, keičiantys sugedusią gazo rankeną, ir e-mobilumo entuziastai, kuriems reikia įtampos indikatoriaus ant vairo. Ji taip pat naudinga statant naują transporto priemonę, kai atskiro ekrano montuoti nenorima.

Techninės specifikacijos

Montavimo patarimai

1. Montuokite rankeną tokioje vairo vietoje, kad nykštis laisvai ir tiksliai spaustų svirtelę.
2. Laikykitės poliškumo ir valdiklio schemos: VCC / GND / Signal.
3. Mygtuko laidus junkite į tam skirtą valdiklio įėjimą, pavyzdžiui, žibintų arba režimo.
4. Nutieskite laidus taip, kad jie neįsitemptų sukant vairą pilna amplitude.
5. Jei valdiklis tai numato, atlikite akceleratoriaus kalibravimą.

Kodėl rinktis šią gazo rankeną?

Pagrindinis skirtumas nuo įprastos gazo rankenos – integruotas įtampos ekranas. Todėl atskiro voltmetro ar displėjaus montuoti nereikia. Ekranas maitinamas tiesiai iš akumuliatoriaus, o jo 12-84 V diapazonas apima keturias populiariausias sistemų klases.

Antras skirtumas – funkcinis mygtukas su atskirais dviem laidais. Jis veikia kaip paprastas jungiklis, todėl jį galima priskirti žibintams, važiavimo režimui ar kitai valdiklio funkcijai. Mygtuko veikimas priklauso nuo to, ar valdiklis turi atitinkamą valdymo įėjimą.

Trečia – nykštinė konstrukcija. Skirtingai nuo sukamosios rankenos, čia ranka nesisuka kartu su greičiu. Dėl to ant nelygaus kelio išvengiama netyčinio galios padidinimo.

DUK

Ar ši gazo rankena tinka 72 V sistemai?

• Taip, ekrano darbinis diapazonas yra 12-84 V DC.
• 72 V sistema patenka į šį diapazoną.
• Valdiklis turi tiekti 5 V akceleratoriaus VCC signalo linijai.

Kokioms transporto priemonėms skirta ši akceleratoriaus rankena?

• Elektriniams dviračiams (e-dviračiams).
• Elektriniams paspirtukams.
• Elektriniams motoroleriams.
• Kitoms e-mobilumo sistemoms su analoginiu akceleratoriaus įėjimu.

Ar ekranas rodo įkrovos procentus?

• Ekranas rodo įtampą voltais (V), ne procentus.
• Procentinė interpretacija priklauso nuo konkretaus akumuliatoriaus iškrovos kreivės.
• Įtampos rodmuo leidžia įvertinti įkrovos lygį pagal jūsų sistemos klasę.

Ar mygtuku galima jungti žibintus?

• Taip, jei valdiklis arba grandinė turi atitinkamą valdymo įėjimą ar relę.
• Mygtukas turi 2 atskirus laidus.
• Priklausomai nuo modelio, mygtukas gali būti momentinis arba fiksuojamas.

Su kokiais valdikliais veikia ši rankena?

• Su valdikliais, turinčiais analoginį 3 laidų akceleratoriaus įėjimą.
• Prijungimo schema: VCC / GND / Signal.
• Tipinis signalo diapazonas – 0,8-4,2 V.

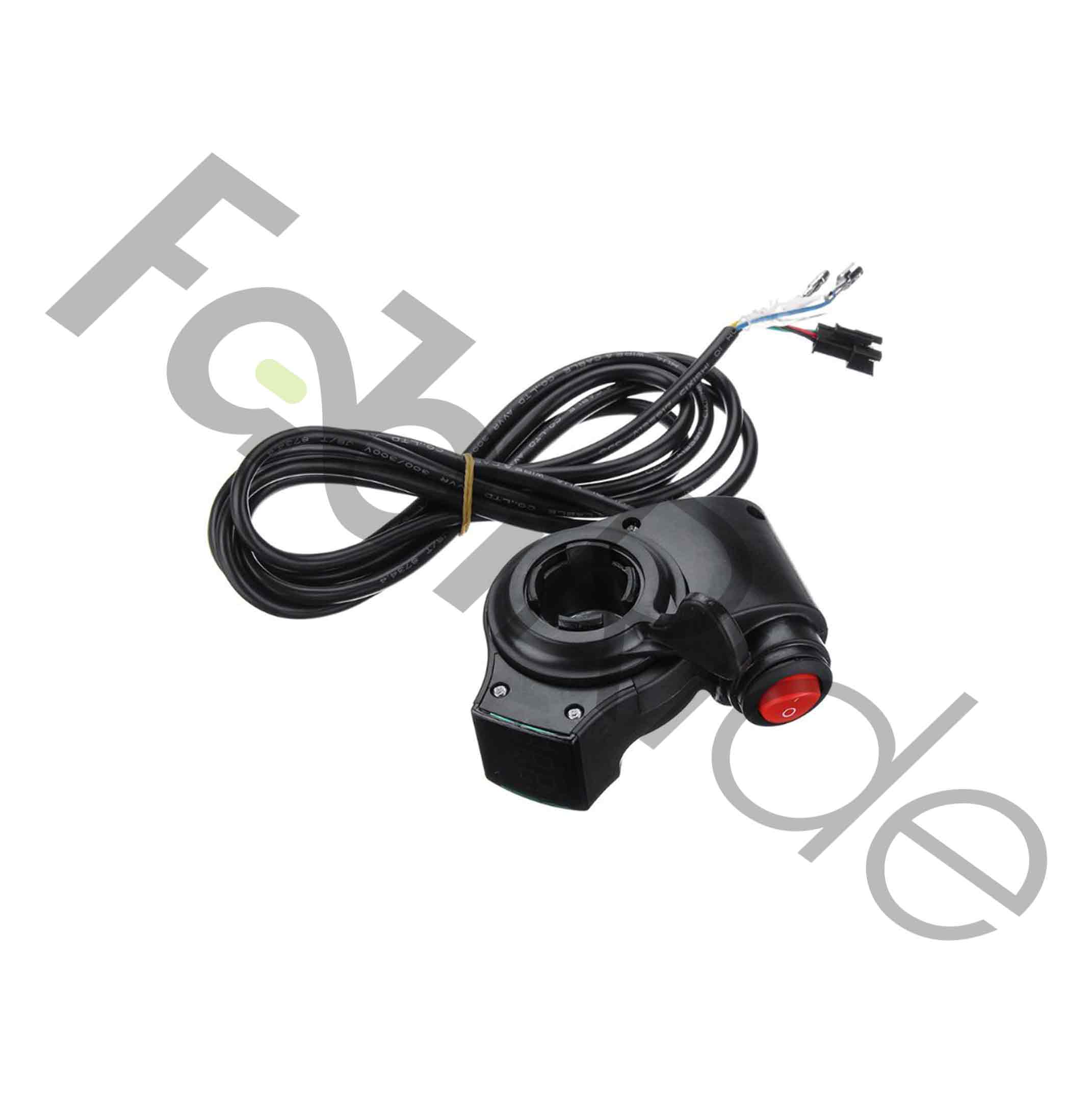

Kiek laidų turi ši gazo rankena?

• 3 laidai akceleratoriaus signalui.
• 2 laidai funkciniam mygtukui.
• Laidų pynės konfigūracija gali skirtis pagal partiją.

Ar rankena atspari vandeniui?

• Konstrukcija yra atspari purslams.
• Rekomenduojama naudoti sausomis ir įprastomis sąlygomis.
• Panardinti į vandenį ar plauti aukšto slėgio srove negalima.

Ar reikia kalibruoti akceleratorių po montavimo?

• Kalibravimas atliekamas tik tuo atveju, jei valdiklis tokią funkciją numato.
• Signalo diapazonas 0,8-4,2 V priklauso nuo valdiklio nustatymų.
• Prieš kalibravimą patikrinkite VCC / GND / Signal jungčių poliškumą.

Ši nykštinė gazo rankena su įtampos indikatoriumi ir funkciniu mygtuku sujungia tris komponentus viename korpuse ant vairo. Ji tinka e-dviračiams, e-paspirtukams ir e-motoroleriams su analoginiu akceleratoriaus įėjimu, o 12-84 V ekrano diapazonas apima 36 V, 48 V, 60 V ir 72 V klasės sistemas.
