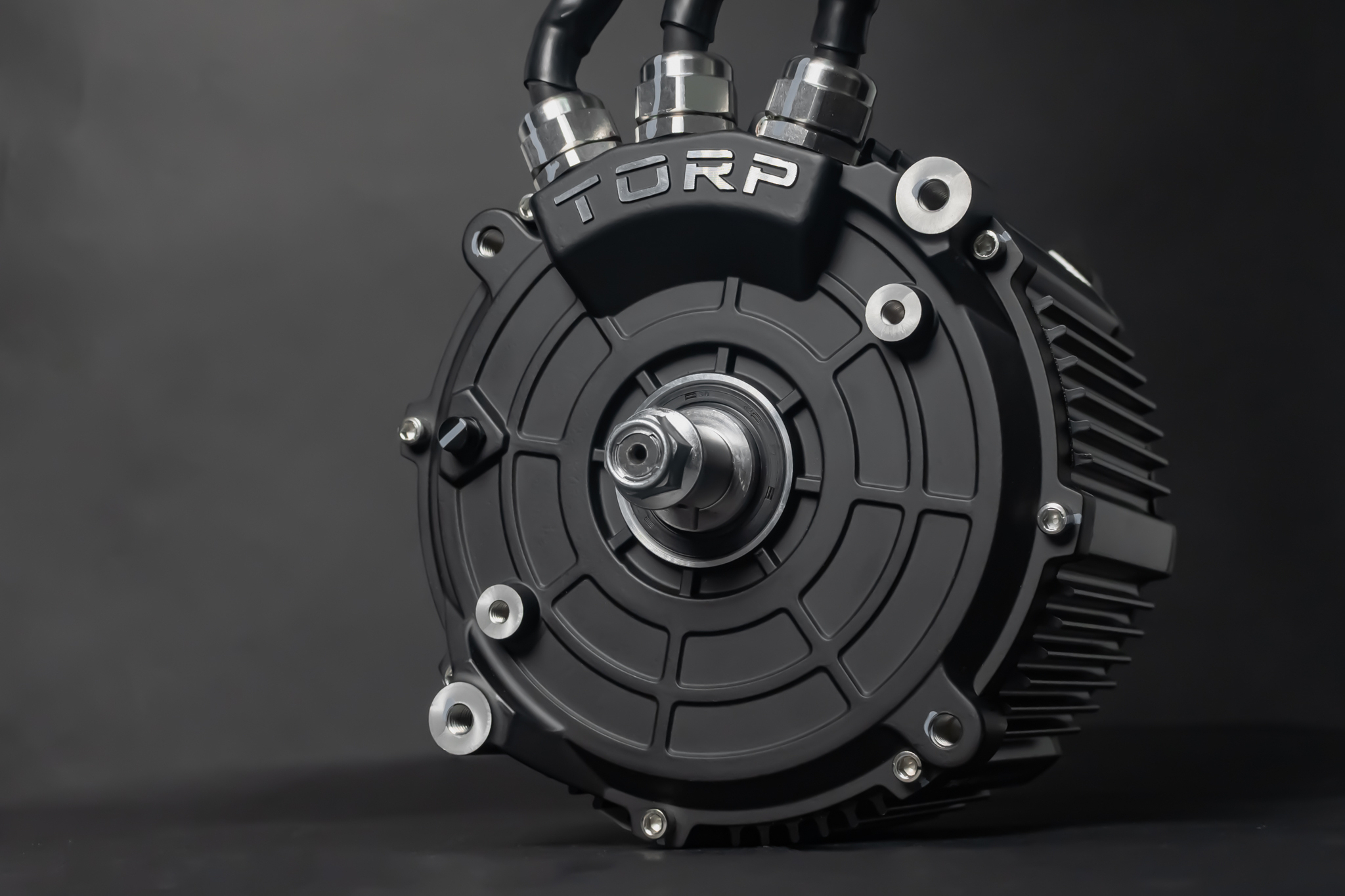

Torp TM40 Pro traukos variklis yra didelės galios centrinės pavaros (mid-drive) IPM variklis, skirtas Sur-Ron Light Bee elektriniam bekelės motociklui. Jis turi maksimalią (pikinę) 50 kW galią, enkoderį (encoder) 1024 (4096) taškų ir iki 95% naudingumo koeficientą. Variklis sukurtas maksimaliai galiai dėl storo laidyno, plataus magnetų paketo ir ypač mažos 2,4 mΩ varžos.
TM40 Pro suderinamas su Torp TC1000 variklio valdikliu (invertoriumi). Be to, jis palaiko enkoderį arba Holo jutiklį (Hall sensor), todėl suderinamumas apima ir kitus „aftermarket“ valdiklius. Šis Torp variklis yra sukurtas ir suprojektuotas ES, o apsauga nuo dulkių ir vandens atitinka IP67 klasę.
Torp TM40 serija turi dvi versijas: TM40Pro ir TM40. Abi versijos kurtos greitam įsibėgėjimui ir „drag“ disciplinai. Tačiau TM40Pro orientuotas į didelį maksimalų greitį, o TM40 labiau pritaikytas bekelei.
Privalumai ir pranašumai
- 50 kW maksimali (pikinė) galia – TM40 Pro specifikacijoje nurodyta 50 kW „peak power“ reikšmė Sur-Ron Light Bee platformos jėgos pavaros (powertrain) atnaujinimui.
- 19 kW nuolatinė galia – variklis turi 19 kW „continuous power“ parametrą, kuris svarbus ilgesniam apkrovos laikui.
- 1100 A maksimali fazės srovė – specifikacijoje pateikta Max Phase current: 1100 A reikšmė didelės srovės FOC valdymui.
- 86 Nm maksimalus sukimo momentas – variklis pasiekia 86 Nm, o ties 500 A nurodytas 48 Nm sukimo momentas.
- 2,4 mΩ varža – Motor Resistance: 2.4 mΩ išskiria TM40 Pro, nes konstrukcija orientuota į mažą elektrinę varžą.
- 35 mm² fazių laido skerspjūvis – Phase cross-section: 35 mm² nurodo storą instaliaciją didelėms srovėms.
- Enkoderis 1024 (4096) taškų – Position sensor: Encoder su 1024 (4096) rezoliucija suteikia tikslų rotoriaus padėties nustatymą dideliu greičiu.
- IP67 apsaugos klasė – variklis testuotas distiliuotame vandenyje laboratorinėmis sąlygomis, todėl deklaruota Protection class: IP67.
Kam skirtas šis produktas?
Torp TM40 Pro traukos variklis skirtas Sur-Ron Light Bee elektriniam bekelės motociklui, kai norimas centrinės pavaros variklio keitimas arba galios sistemos atnaujinimas. Jis pritaikytas jėgos pavarai, kur reikalingas aukštas aps./min ir didelė fazės srovė.
Suderinamumas šiame produkte apima Torp TC1000 variklio valdiklį (invertorių). Taip pat variklio jutiklių dalis palaiko enkoderį (Torp valdikliams) ir Holo jutiklį (kitiems „aftermarket“ valdikliams). Dėl to TM40 Pro dažniausiai pasirenkamas, kai prioritetas yra didelis maksimalus greitis.
TM40Pro ir TM40 abu sukurti įsibėgėjimo rezultatams gerinti. Tačiau TM40 Pro specifika yra orientacija į aukštą „top speed“, o ne į lėtesnę techninę bekelę.
Kas yra pakuotėje?
- Torp TM40 Pro variklis (centrinės pavaros montavimas).
- Naudotojo instrukcija (user manual).
Techninės specifikacijos
Galia, srovės ir dinamika
| Parametras | Reikšmė |
|---|---|
| Maksimali (pikinė) galia (Peak Power) | 50 kW |
| Nuolatinė galia (Continuous Power) | 19 kW |
| Maksimali fazės srovė (Max Phase current) | 1100 A |
| Maksimalus sukimo momentas (Max Torque) | 86 Nm |
| Sukimo momentas ties 500 A (Torque 500 A) | 48 Nm |
| KV konstanta (KV rating) | 97 RPM/V |
| Maksimalūs aps./min (Max RPM) | 11 000 RPM |
Elektrinė dalis ir instaliacija
| Parametras | Reikšmė |
|---|---|
| Variklio varža (Motor Resistance) | 2,4 mΩ |
| Fazių laido skerspjūvis (Phase cross-section) | 35 mm² |

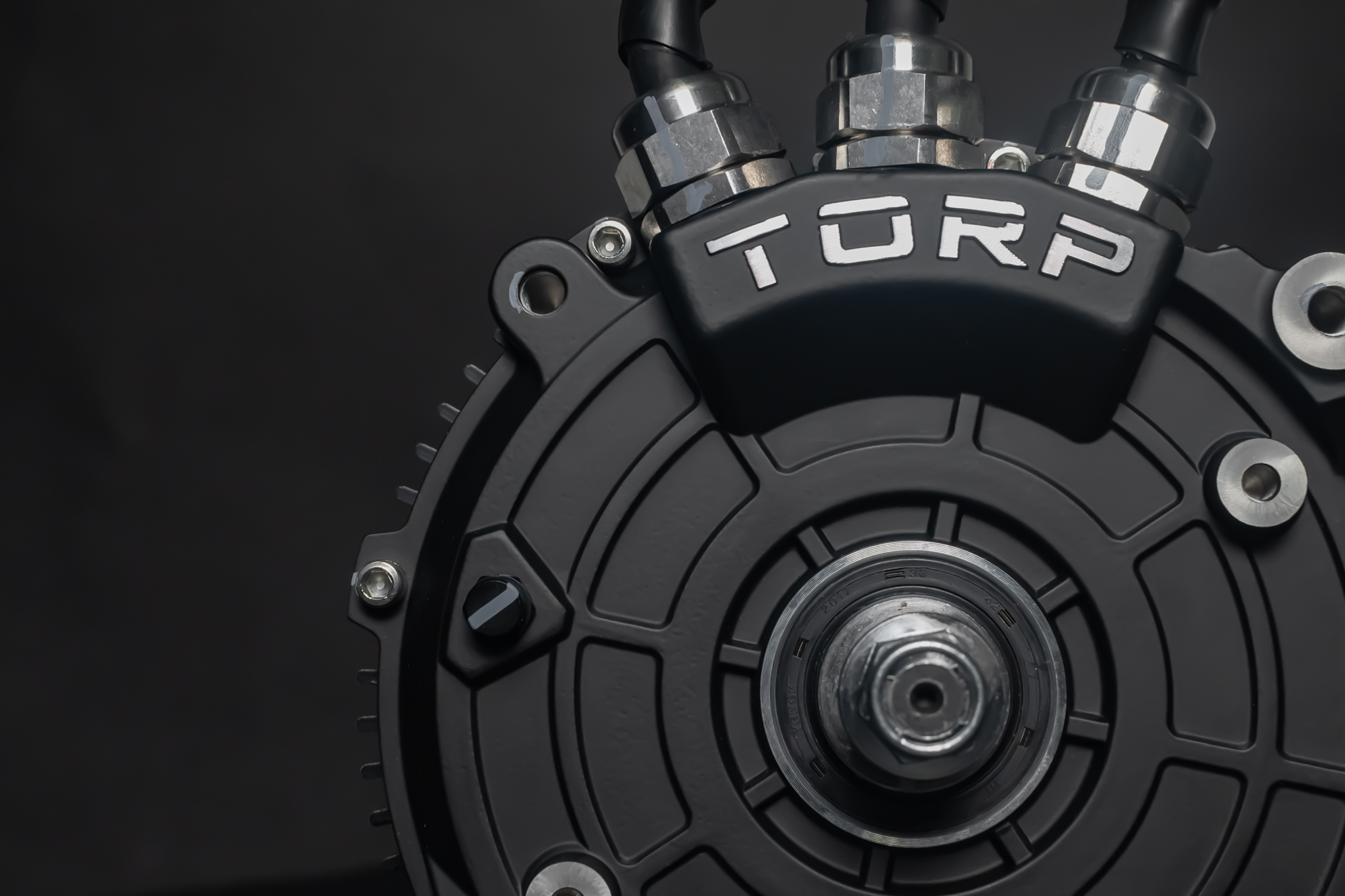

| Kabelio antgalio dydis (Terminal lug size) | M6 35 mm² |
Mechanika, matmenys ir tipas
| Parametras | Reikšmė |
|---|---|

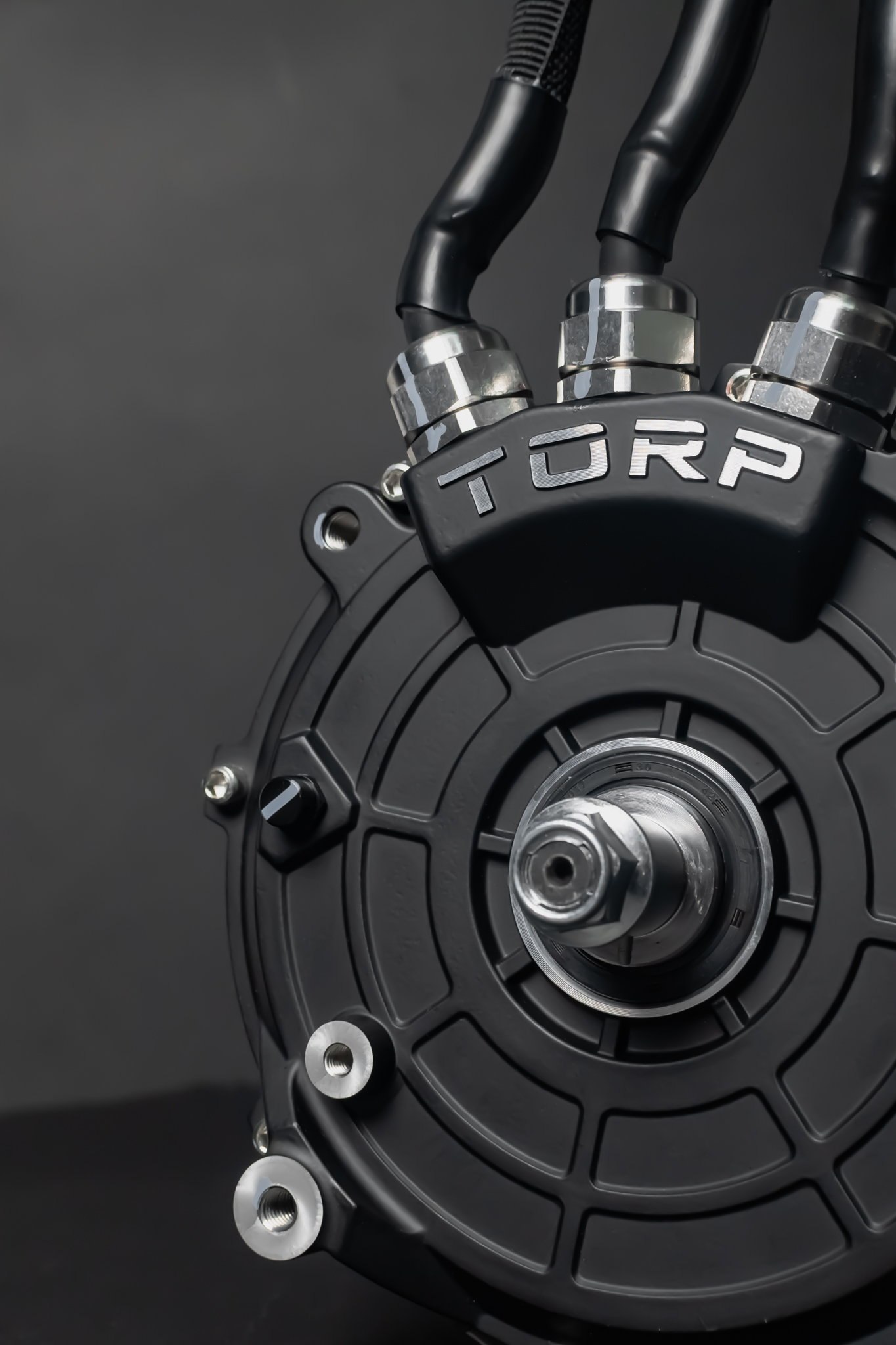

| Svoris (Weight) | 12 kg |

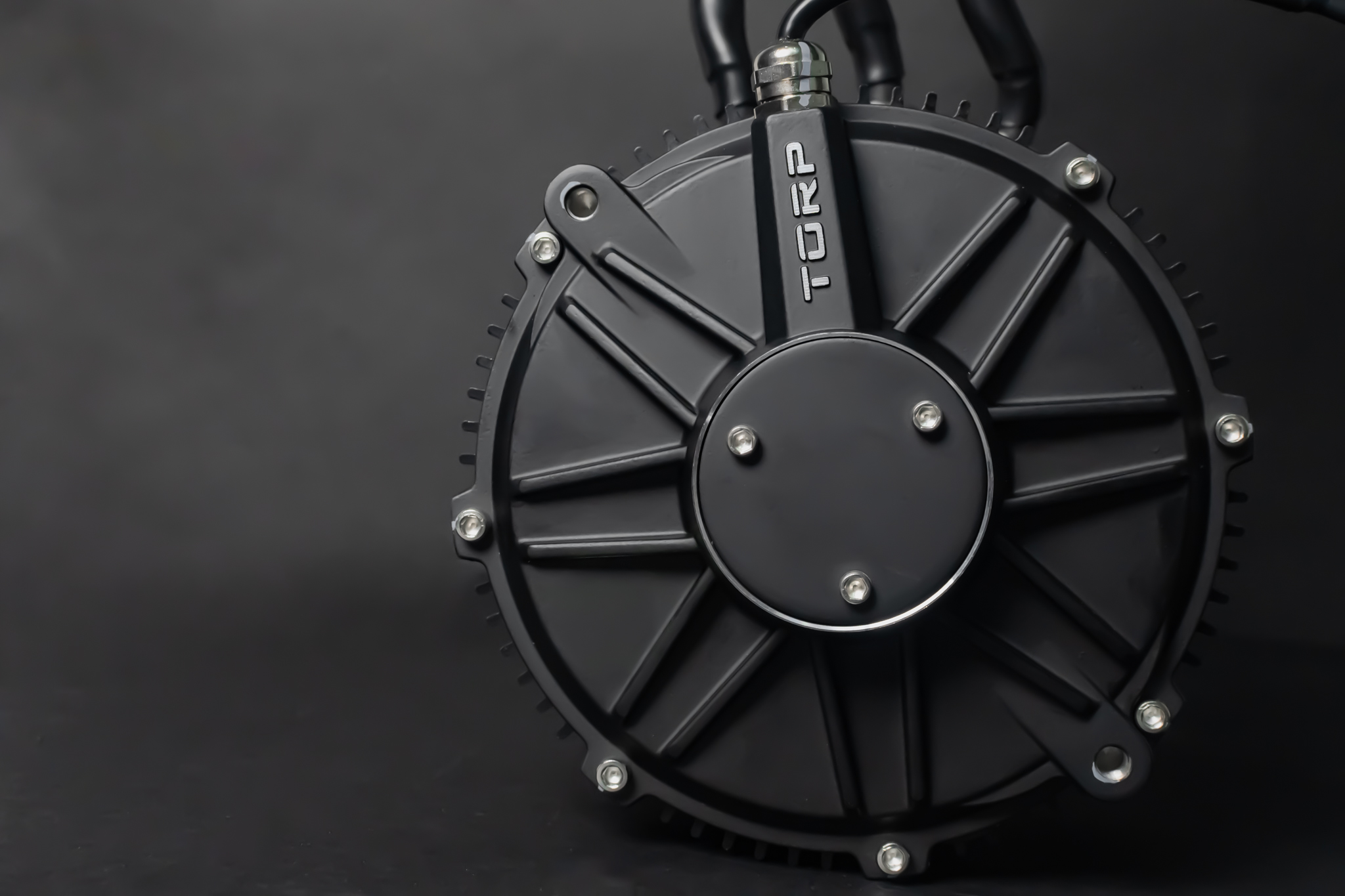

| Variklio dydis (Motor Size) | 115 × 165 mm |
| Montavimas (Installation) | Mid (montuojamas viduryje) |
| Variklio tipas (Motor type) | IPM (IPM variklis (vidinių nuolatinių magnetų)) |
| Polių porų skaičius (Number of pole pairs) | 5 |
Magnetai, jutikliai ir aušinimas
| Parametras | Reikšmė |
|---|---|
| Magnetų ilgis (Magnet length) | 65 mm |
| Maksimali magnetų temperatūra (Max magnet temp.) | 150 °C |

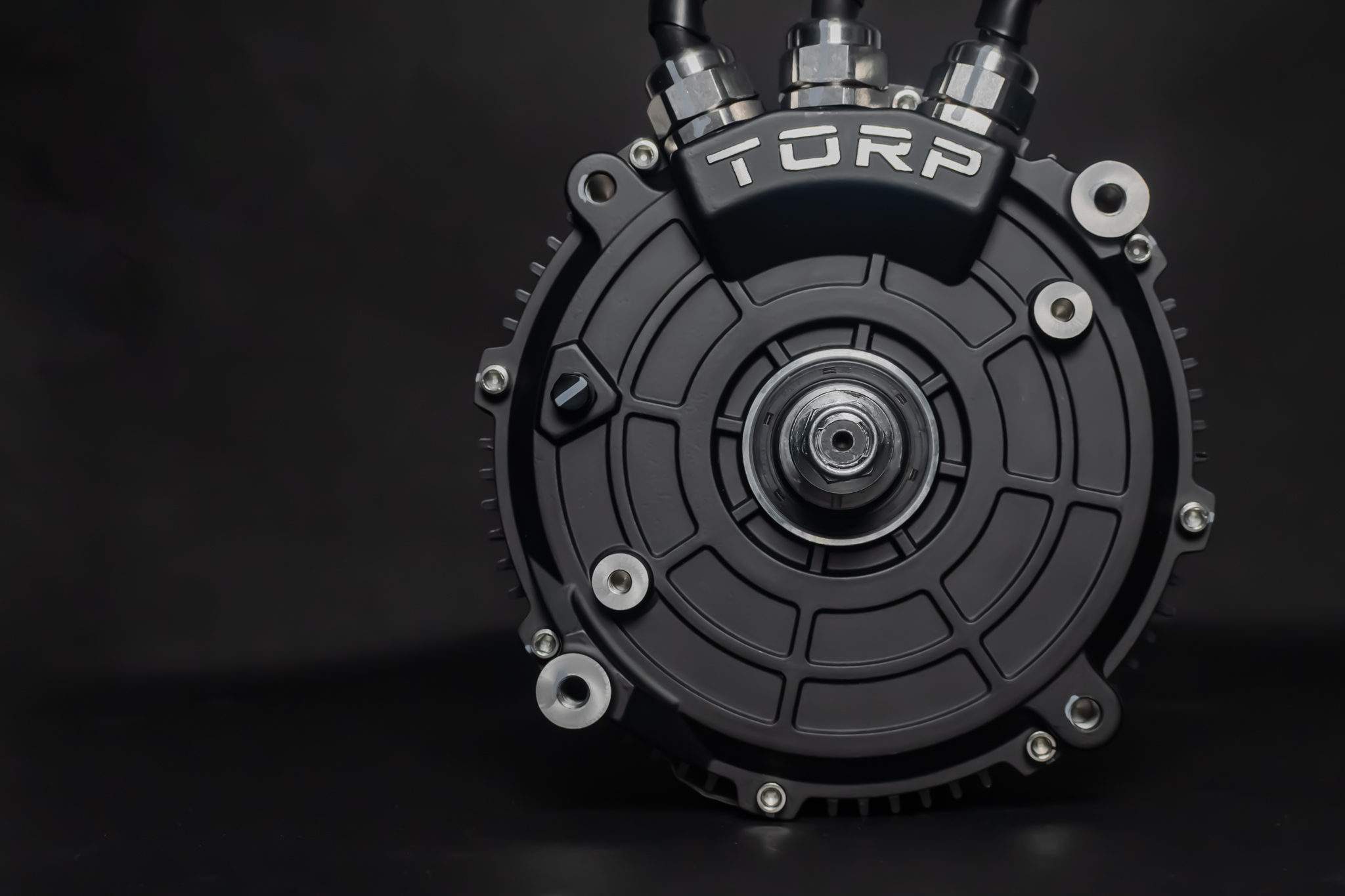

| Padėties jutiklis (Position sensor) | Enkoderis (Encoder) |
| Enkoderio taškai (Encoder points) | 1024 (4096) |
| Temperatūros jutiklis (Temp. sensor) | PT1000 |
| Aušinimo būdas (Cooling method) | Aušinimas oru (Air) |
| Naudingumo koeficientas (Efficiency) | iki 95% |
Apsauga, suderinamumas ir garantija
| Parametras | Reikšmė |
|---|---|
| Apsaugos nuo dulkių ir vandens klasė (Protection class) | IP67* |
| Suderinamas variklio valdiklis (invertorius) | Torp TC1000 |
| Variklio jutiklio tipas | Enkoderis (Torp valdikliams), Holo jutiklis (kitiems „aftermarket“ valdikliams) |
| Garantija (Warranty) | 2 metai |
IP67 pastaba. Torp TM40 Pro IP67 įvertinimas gautas testuojant distiliuotame vandenyje laboratorinėmis sąlygomis. Tačiau tai nereiškia tinkamumo nuolatiniam panardinimui. Nuolatinis panardinimas gali sukelti gedimą.
Jungtys nėra atsparios vandeniui. TM40 Pro jungtys turi būti laikomos sausai, kad būtų užtikrintas funkcionalumas ir sauga.
Garantijos apribojimas dėl vandens. 2 metų garantija netaikoma gedimams, atsiradusiems dėl važiavimo, kai tikėtinas dažnas ar ilgas panardinimas. Pavyzdžiui, upeliuose, upėse ar užlietose vietose.
Natūralus dėvėjimasis. Laikui bėgant sandarikliai ir komponentai gali degraduoti. Dėl to mažėja atsparumas vandeniui. Tokia žala nepadengiama 2 metų garantija.
Kodėl rinktis Torp TM40 Pro variklį Sur-Ron Light Bee?
Torp TM40 Pro sukurtas maksimaliai galiai. Tai pasiekiama dėl storo laidyno, plataus magnetų paketo ir mažos 2,4 mΩ varžos. Dėl to variklio elektrinė dalis orientuota į dideles sroves.
TM40 Pro naudoja enkoderį kaip padėties jutiklį. Enkoderis suteikia 1024 (4096) taškų rezoliuciją. Todėl su Torp valdikliais išlaikomas tikslumas dideliu greičiu.
Šis variklis yra sukurtas ir suprojektuotas ES. Aprašyme nurodyta, kad naudojamos medžiagos parinktos tarnavimo laikui didinti. Taip pat pateikta tiesioginė sąsaja su TC1000 suderinamumu.
DUK
Ar Torp TM40 Pro variklis tinka Sur-Ron Light Bee?
- Torp TM40 Pro yra skirtas Sur-Ron Light Bee elektriniam bekelės motociklui kaip centrinės pavaros traukos variklis.
- TM40 Pro montavimas nurodytas kaip Mid, t. y. montuojamas centrinėje dalyje.
- Variklio matmenys yra 115 × 165 mm, o svoris 12 kg.
Kokiam variklio valdikliui (invertoriui) suderinamas Torp TM40 Pro?
- Torp nurodo, kad TM40 Pro suderinamas su TC1000 variklio valdikliu (invertoriumi).
- Padėties jutiklis yra enkoderis, todėl su Torp valdikliais pasiekiamas tikslus valdymas dideliu greičiu.
- Taip pat palaikomas Holo jutiklis naudojant kitus „aftermarket“ valdiklius.
Kuo skiriasi Torp TM40 Pro ir Torp TM40 Sur-Ron Light Bee platformai?
- Torp TM40Pro aprašyme nurodytas kaip skirtas dideliam maksimaliam greičiui pasiekti.
- Torp TM40 aprašyme įvardintas kaip labiau tinkamas bekelės važiavimui.
- Abi versijos aprašytos kaip kurtos įsibėgėjimo rezultatams ir „drag strip“ važiavimui.
Kokia yra Torp TM40 Pro jutiklių sistema ir enkoderio rezoliucija?
- Torp TM40 Pro padėties jutiklis yra enkoderis (position sensor: encoder).
- Enkoderio rezoliucija nurodyta kaip 1024 (4096) taškų.
- Papildomo suderinamumo kontekste nurodytas Holo jutiklis kitiems „aftermarket“ valdikliams.
Ką praktiškai reiškia IP67 Torp TM40 Pro varikliui?
- Torp TM40 Pro turi IP67 klasę, gautą laboratoriniu testu distiliuotame vandenyje.
- IP67 nereiškia, kad TM40 Pro tinkamas nuolatiniam panardinimui, nes tai gali sugadinti variklį.
- Jungtys nėra atsparios vandeniui, todėl jos turi būti laikomos sausai.
Kokia yra Torp TM40 Pro garantija ir ko ji neapima?
- Torp TM40 Pro turi 2 metų garantiją.
- Garantija neapima gedimų, atsiradusių dėl veiklos, kai tikėtinas dažnas ar ilgas panardinimas į vandenį.
- Garantija neapima žalos dėl natūralaus sandariklių ir komponentų dėvėjimosi, mažinančio atsparumą vandeniui.
Ar variklio keitimas į Torp TM40 Pro gali pakeisti Sur-Ron Light Bee atitiktį kelių taisyklėms?
- Aprašyme nurodyta, kad modifikuojant standartinę elektrinę transporto priemonę ji gali tapti neatitinkanti vietinių kelių saugos reikalavimų.
- Ši pastaba taikoma Sur-Ron Light Bee modifikacijoms, kai montuojamas TM40 Pro kaip galios atnaujinimas.
- Tekste pabrėžiama, kad būtina užtikrinti atitikimą kelių teisėtumui prieš naudojimą viešuose keliuose.
Torp TM40 Pro yra centrinės pavaros traukos variklis Sur-Ron Light Bee platformai, kurio parametrai apibrėžti konkrečiais skaičiais: 50 kW, 1100 A, 86 Nm ir 11 000 RPM. Dėl to jis dažniausiai pasirenkamas, kai tikslas yra didelis greitis ir tikslus enkoderio valdymas.
