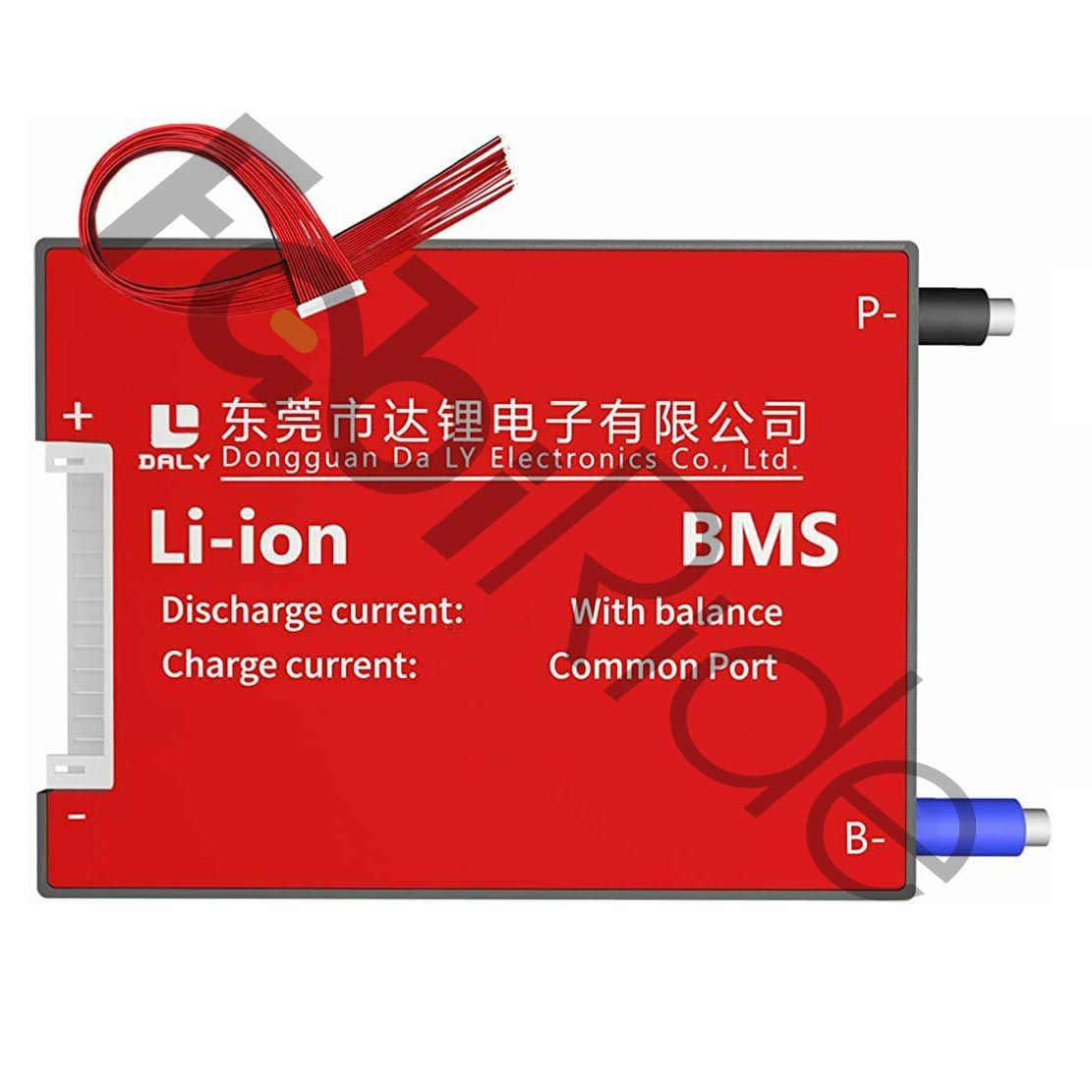

BMS 13S 48V 60A – apsaugos plokštė Li-ion / LiPo akumuliatorių paketams

BMS 13S 48V 60A yra baterijos valdymo sistemos (battery management system) apsaugos plokštė, skirta 13S Li-ion / LiPo akumuliatorių paketams, naudojamiems elektriniuose dviračiuose, elektriniuose paspirtukuose, elektriniuose motocikluose ir neįgaliųjų vežimėliuose. Ji balansuoja 13 nuosekliai sujungtų elementų grupių įtampas. Tęstinė iškrovos srovė siekia 60 A, nominali paketo įtampa – 48 V, pilnai įkrauto paketo įtampa – 54,6 V (13 × 4,2 V).

Ši plokštė nekaupia energijos ir neteikia galios. Ji stebi kiekvienos elementų grupės būklę ir atjungia grandinę, kai viršijamos saugios ribos. Todėl paketas apsaugomas nuo perkrovimo, per gilaus iškrovimo, trumpojo jungimo ir per didelės srovės.

Prijungus temperatūros jutiklį, veikia ir šiluminė kontrolė. Dėl to sistema reaguoja į perkaitimą arba per žemą temperatūrą. Maža vidinė varža leidžia atiduoti energiją efektyviau ir mažiau kaisti didesnės galios sistemose.

Privalumai ir pranašumai

• Balansavimas 13S – lygina 13 elementų grupių įtampas ir mažina paketo disbalansą.
• Apsauga nuo perkrovimo – neleidžia elementams pakilti virš saugios 4,2 V ribos krovimo metu.
• Apsauga nuo per gilaus iškrovimo – atjungia apkrovą, kai paketas pasiekia atjungimo įtampą.
• Apsauga nuo trumpojo jungimo – nutraukia grandinę įvykus staigiam trumpajam jungimui.
• Apsauga nuo per didelės srovės – riboja viršsrovį, kai apkrova viršija 60 A ribą.
• Temperatūros kontrolė – veikia su prijungtu temperatūros jutikliu, saugo nuo perkaitimo ir per žemos temperatūros.
• Tęstinė iškrova iki 60 A – tinka didesnės galios 48 V sistemoms.
• Maža vidinė varža – efektyvesnis energijos atidavimas ir mažiau susidarančios šilumos.

Kam skirtas šis produktas?

Ši BMS skirta elektriniams dviračiams, elektriniams paspirtukams, elektriniams motociklams ir neįgaliųjų vežimėliams, kuriuose naudojamas 13S Li-ion arba LiPo akumuliatorių paketas. Nominali tokio paketo įtampa yra 48 V.

Plokštė taip pat tinka atnaujinimams ir savarankiškiems („DIY“) projektams, kuriems reikia iki 60 A iškrovos srovės. Todėl ją renkasi tie, kas patys surenka arba atnaujina 48 V akumuliatorių paketus.

Suderinamumą lemia tik elementų skaičius nuosekliai, chemija ir srovės bei šilumos ribos. Dėl to tinka tiek 18650, tiek 21700, tiek maišelio tipo elementai, jei paketas yra 13S. Tačiau ši plokštė neskirta LiFePO4 paketams – 48 V LiFePO4 paketai yra 15S arba 16S.

Techninės specifikacijos

Montavimo pastabos

1. Laikykitės teisingo kontaktų išdėstymo: B-, P-, C-, B1…B13.
2. Pirmą įjungimą atlikite be apkrovos. Po to patikrinkite kiekvienos elementų grupės įtampą.
3. Naudokite atitinkamo skerspjūvio laidus ir užtikrinkite gerą aušinimą.
4. Baterijos linijoje rekomenduojamas saugiklis pagal sistemos srovę.
5. Jei įmanoma, temperatūros jutiklį įdiekite prie elementų branduolio.

Kodėl rinktis BMS 13S 48V 60A?

60 A tęstinės iškrovos riba yra aukštesnė nei įprastose 30–40 A klasės 13S plokštėse. Todėl ši BMS tinka galingesniems 48 V varikliams ir valdikliams, kurie trumpam traukia didesnę srovę.

Balansavimo funkcija veikia nuolat, todėl elementų grupių įtampos išlieka artimos viena kitai. Dėl to paketas kraunasi tolygiau ir tarnauja ilgiau. Realų tęstinį pajėgumą lemia aušinimas, laidų skerspjūvis ir aplinkos temperatūra.

DUK

Ar ši BMS tinka 18650 ir 21700 elementams?

• Taip, jei paketas surinktas kaip 13S Li-ion arba LiPo.
• Elemento formatas suderinamumui įtakos neturi.
• Būtina laikytis 60 A srovės ir šilumos reikalavimų.

Ar galima krauti akumuliatorių per šią BMS?

• Taip, krovimas per plokštę yra numatytas.
• Naudokite atitinkamos įtampos CC/CV įkroviklį.
• 13S Li-ion paketui reikia ~54,6 V įkroviklio.

Kuo skiriasi P- ir C- kontaktai?

• P- yra iškrovos kontaktas, C- – krovimo kontaktas.
• Kai kuriuose modeliuose šie prievadai yra atskiri.
• Prieš montavimą žiūrėkite konkrečios plokštės prijungimo schemą.

Kokiems transporto priemonėms skirta ši BMS?

• Elektriniams dviračiams ir elektriniams paspirtukams su 13S paketu.
• Elektriniams motociklams, kurių sistema yra 48 V.
• Neįgaliųjų vežimėliams su Li-ion arba LiPo paketu.

Ar ši BMS tinka LiFePO4 akumuliatoriams?

• Ne, plokštė skirta 4,2 V elementų chemijai – Li-ion ir LiPo.
• 48 V LiFePO4 paketai yra 15S arba 16S konfigūracijos.
• Naudojimas su LiFePO4 pažeistų paketą.

Kokia yra pilnai įkrauto 13S paketo įtampa?

• 54,6 V, kai kiekvienas elementas įkrautas iki 4,2 V.
• Nominali tokio paketo įtampa yra 48 V.
• 13 elementų grupių jungiamos nuosekliai, ne lygiagrečiai.

Ar reikalingas temperatūros jutiklis?

• Temperatūros kontrolė veikia tik su prijungtu jutikliu.
• Jutiklį rekomenduojama tvirtinti prie elementų branduolio.
• Be jutiklio veikia įtampos ir srovės apsaugos.

Ar ši BMS pakeičia variklio valdiklį?

• Ne, BMS tik saugo ir balansuoja akumuliatorių paketą.
• Variklio valdiklis yra atskiras įrenginys.
• Plokštė nekaupia energijos ir nedidina paketo talpos.

BMS 13S 48V 60A yra pagrindinis 48 V Li-ion arba LiPo paketo saugos elementas. Ji balansuoja elementų grupes, riboja srovę ir stabdo žalingus režimus, todėl paketas tarnauja ilgiau ir veikia saugiau.
