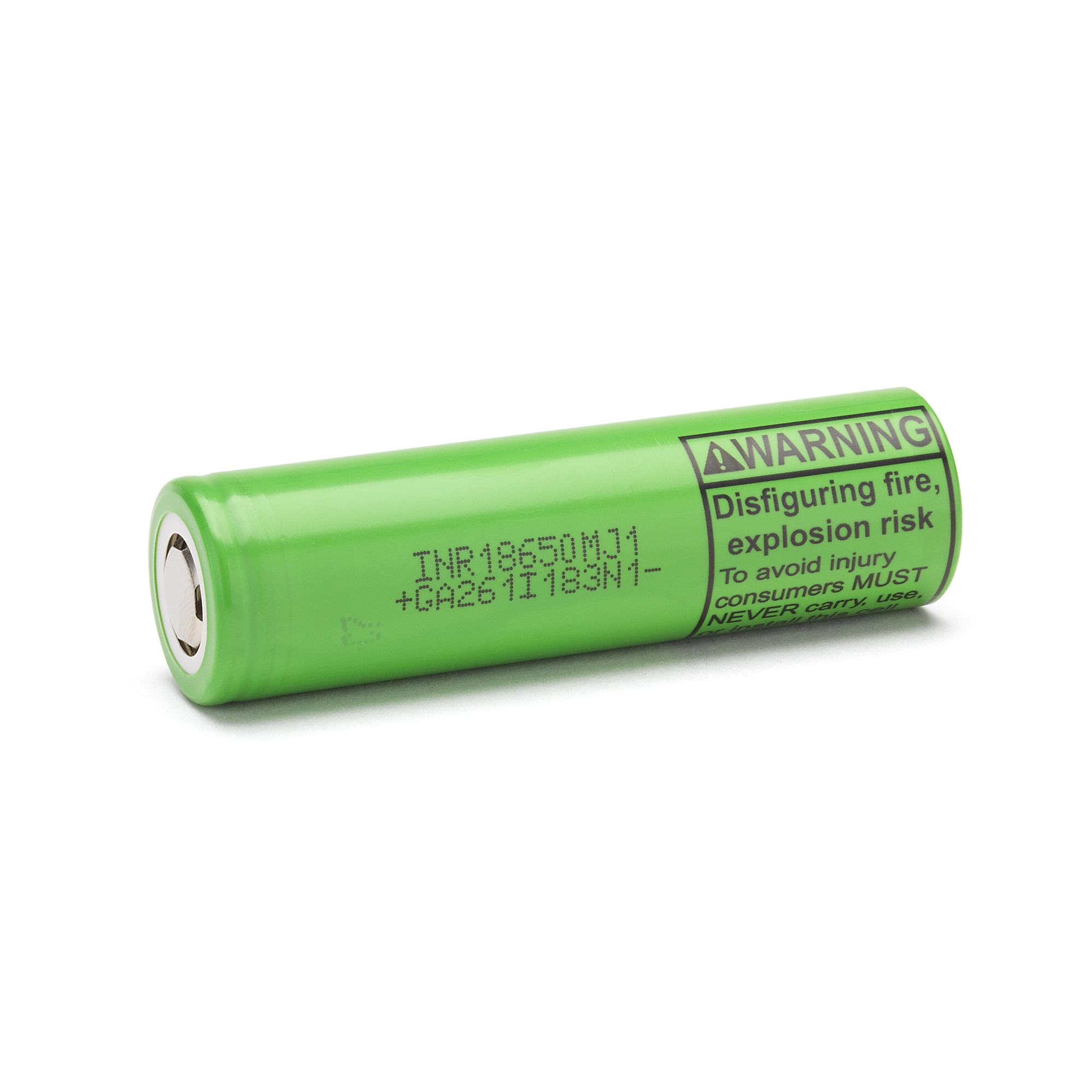

LG MJ1 3500mAh 18650 celė – 10A, INR/NMC, akumuliatorių paketams

LG MJ1 3500mAh – 10A yra didelės talpos 18650 formato ličio jonų akumuliatoriaus celė, skirta elektrinių dviračių, elektrinių paspirtukų, elektrinių įrankių ir UPS akumuliatorių paketams. Celė turi 3500 mAh nominalią talpą, 3,6 V nominalią įtampą ir 10 A nuolatinę iškrovimo srovę. Chemija – Li-ion INR/NMC, kontaktas plokščias.

Tai neapsaugota celė be integruotos apsaugos plokštės. Todėl ji montuojama tik į paketus su BMS (akumuliatoriaus valdymo sistema). LG MJ1 tinka 3,6 V nominalios įtampos moduliams, jungiamiems nuosekliuoju ir lygiagrečiuoju būdu pagal 1S/2S…nS-nP schemas.

Celė sukurta ten, kur svarbus energijos tankis ir ilga išeiga tarp įkrovimų. Dėl to LG MJ1 naudojama transporto priemonių ir įrankių akumuliatorių paketuose, kuriuose reikia daug watvalandžių nedidelėje erdvėje.

Privalumai ir pranašumai

• Talpa 3500 mAh – ilgesnis veikimo laikas tarp įkrovimų viename 18650 formato korpuse.
• INR/NMC chemija – subalansuotas energijos tankio ir saugumo santykis.
• 10 A nuolatinė iškrovimo srovė – pakankama vidutinės apkrovos e-dviračių ir įrankių paketams.
• 3,6 V nominali įtampa – standartinė reikšmė skaičiuojant nuosekliojo jungimo pakopas.
• 18650 formatas – 18,20 mm skersmens ir 65,00 mm ilgio cilindrinis korpusas telpa į įprastus celių laikiklius.
• Plokščias kontaktas (flat top) – patogus taškiniam suvirinimui nikelio juostelėmis.
• Platus pritaikymas – tinka nuosekliajam ir lygiagrečiajam jungimui akumuliatorių paketuose.
• Pakraunama celė – naudojama daugkartiniams e-transporto ir UPS moduliams.

Kam skirtas šis produktas?

LG MJ1 3500mAh celė skirta elektrinių dviračių, elektrinių paspirtukų, elektrinių įrankių ir UPS sistemų akumuliatorių paketams. Taip pat ji tinka kitiems 3,6 V nominalios įtampos moduliams, kuriuose įrengta BMS.

Produktas skirtas akumuliatorių paketų gamintojams ir meistrams, kurie patys renka nS-nP konfigūracijas. Visų pirma tai celių pakeitimo darbai, savos konstrukcijos e-dviračių akumai ir įrankių paketų atnaujinimas.

Celė nėra galutinis gaminys. Dėl to ji naudojama kartu su BMS plokšte, nikelio juostelėmis ir celių laikikliais. Vieną celę galima panaudoti ir kaip išorinės baterijos elementą, tačiau tik su valdymo bei įkrovimo moduliu, užtikrinančiu apsaugas.

Techninės specifikacijos

Naudojimo pastabos

• Privalomas BMS – apsauga nuo perkrovimo, per didelės srovės ir viršįtampio bei žemos įtampos.
• Taškinis suvirinimas – jungimui naudokite nikelio arba vario juosteles ir venkite perkaitinimo.
• Įkrovimas – kraukite tik tinkamais Li-ion įkrovikliais iki 4,20 V.
• Sauga – nenaudokite pažeistų celių ir neleiskite trumpojo jungimo.
• Konfigūracija – 1S/2S…nS-nP pagal projekto įtampos ir srovės reikalavimus.

Kodėl rinktis LG MJ1 3500mAh celę?

LG MJ1 yra didelės talpos, o ne didelės srovės celė. Todėl ji renkama tada, kai svarbiausia ilga išeiga, o ne maksimali galia. 3500 mAh talpa viename elemente leidžia sumažinti lygiagrečiai jungiamų celių skaičių.

INR/NMC katodas suteikia patikimą energijos tankio balansą. Be to, plokščias kontaktas ir tikslūs 18,20 × 65,00 mm matmenys tinka standartiniams 18650 laikikliams bei suvirinimo šablonams.

Jei projektui reikia didesnės nei 10 A nuolatinės iškrovimo srovės, rinkitės didelės srovės celes. LG MJ1 dirba ilgiausiai esant vidutinei apkrovai.

DUK

Ar LG MJ1 celė turi integruotą apsaugą (PCB)?

• Ne, tai neapsaugota 18650 celė be apsaugos plokštės.
• Celė montuojama į akumuliatorių paketus su BMS.
• Įrenginys turi turėti apsaugą nuo perkrovimo, per gilaus iškrovimo ir trumpojo jungimo.

Kokia yra LG MJ1 talpa ir įtampa?

• Nominali talpa – 3500 mAh.
• Nominali įtampa – 3,6 V.
• Maksimali įkrovimo įtampa – 4,20 V, iškrovimo atkirta – 2,50 V.

Kokiems įrenginiams skirta LG MJ1 celė?

• Elektrinių dviračių ir elektrinių paspirtukų akumuliatorių paketams.
• Elektrinių įrankių paketams ir UPS moduliams.
• Kitiems 3,6 V nominalios įtampos moduliams su tinkamu BMS.

Ar LG MJ1 tinka e-dviračio akumuliatoriaus paketui?

• Taip, celė skirta e-dviračių akumuliatorių paketams.
• Paketas jungiamas nuosekliuoju ir lygiagrečiuoju būdu pagal nS-nP schemą.
• Nuolatinė iškrovimo srovė – 10 A vienai celei.

Kaip jungti LG MJ1 celes į paketą?

• Rekomenduojamas taškinis suvirinimas nikelio arba vario juostelėmis.
• Venkite perkaitinimo jungimo metu.
• Konfigūracija parenkama pagal projekto įtampos ir srovės reikalavimus.

Ar galima naudoti vieną LG MJ1 celę kaip išorinės baterijos elementą?

• Galima tik su valdymo ir įkrovimo moduliu, užtikrinančiu apsaugas.
• Be apsaugos grandinės celė nenaudojama.

Kokie yra LG MJ1 matmenys ir kontaktų tipas?

• Skersmuo – 18,20 mm, aukštis – 65,00 mm.
• Formatas – 18650.
• Kontaktų tipas – plokščias.

Ar LG MJ1 yra pakraunama celė?

• Taip, tai pakraunama ličio jonų celė.
• Chemija – INR/NMC.
• Krauti reikia tik tinkamais Li-ion įkrovikliais.

LG MJ1 3500mAh – 10A yra 18650 formato celė akumuliatorių paketų surinkimui, kur reikia didelės talpos ir 3,6 V nominalios įtampos. Naudokite ją kartu su BMS ir nikelio juostelėmis savo projekte.
