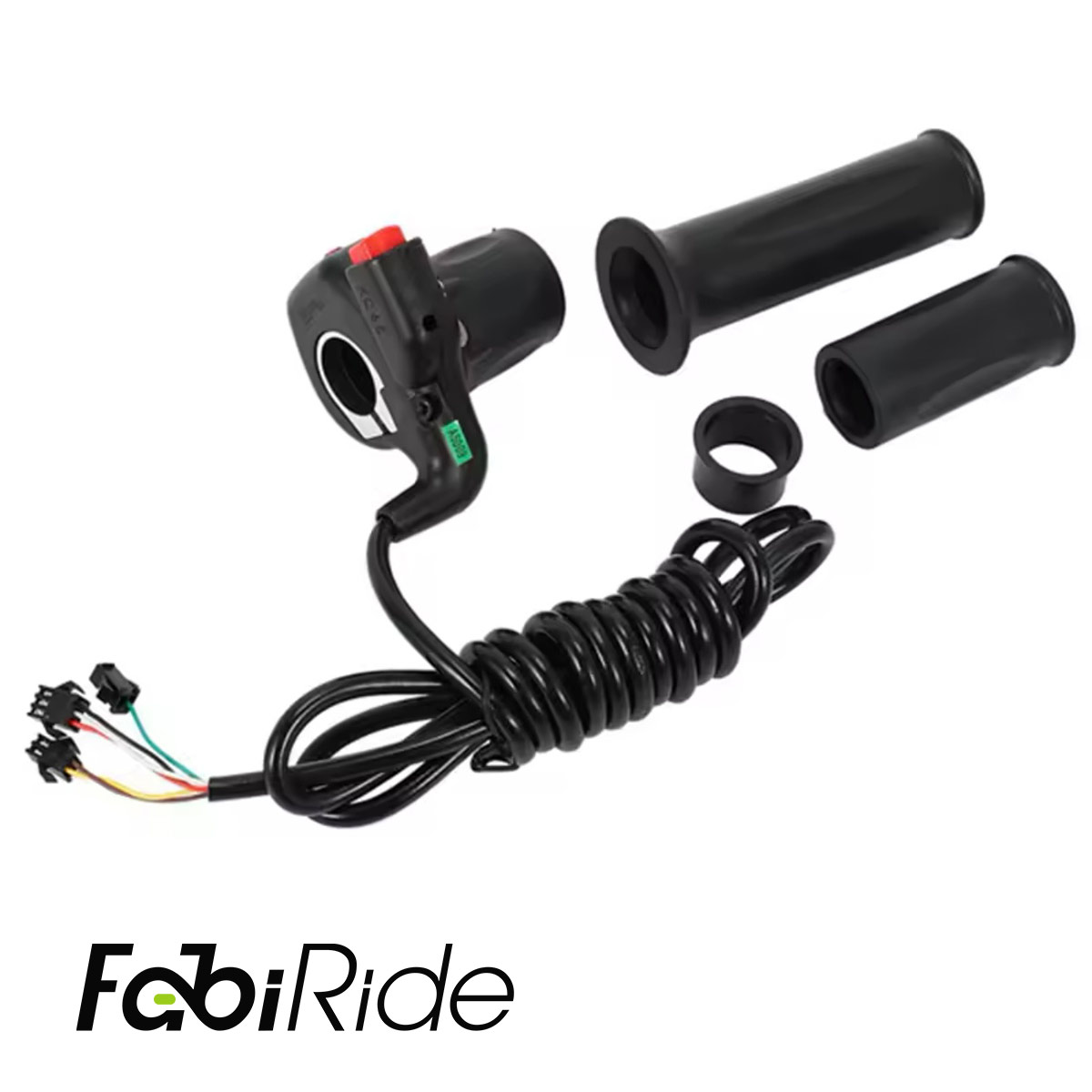

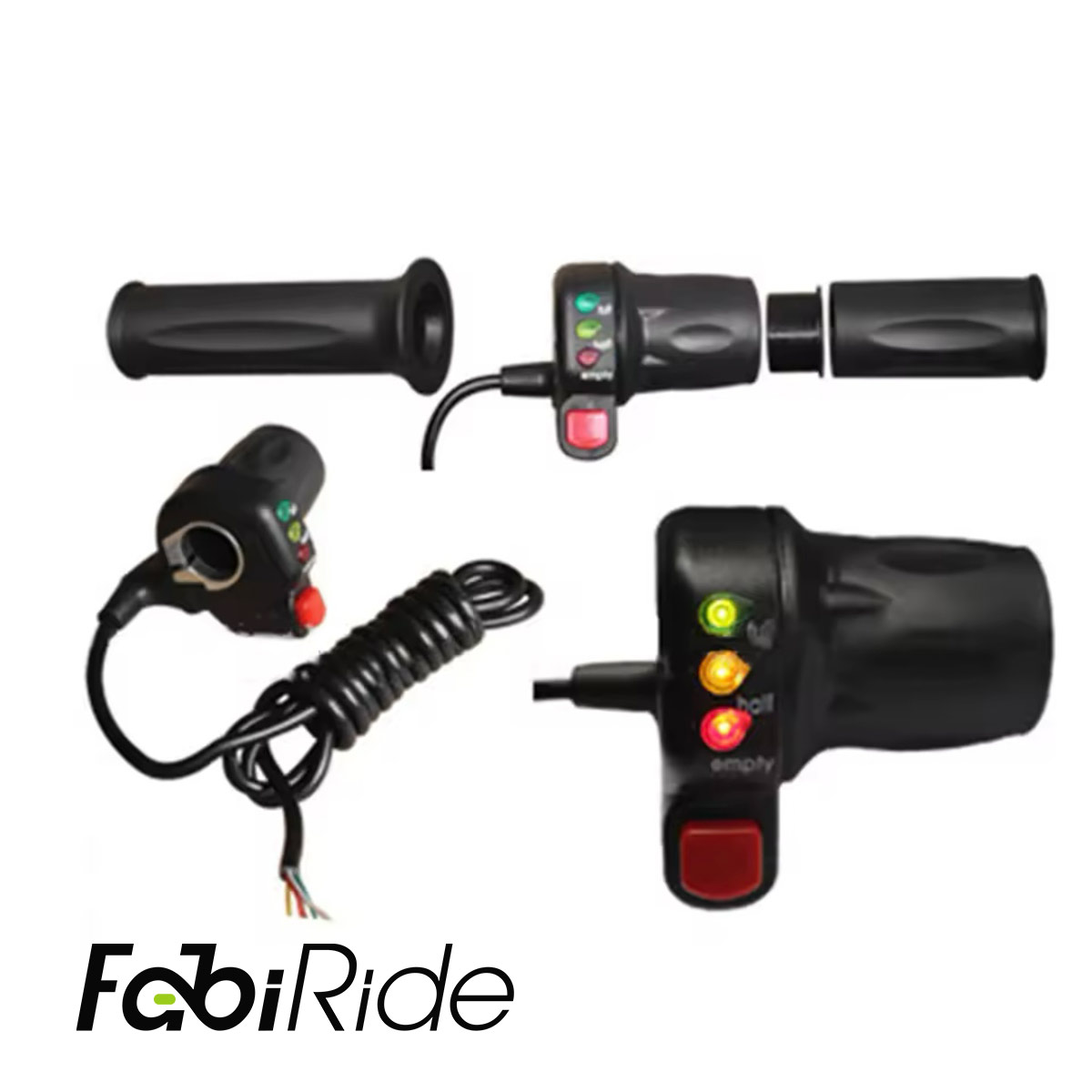

Pusinė gazo rankenėlė su LED indikatoriumi ir mygtuku, 36V, dešinė

Pusinė sukamoji akceleratoriaus rankenėlė su integruotu LED įkrovos indikatoriumi ir papildomu mygtuku yra elektroninis valdymo komponentas, skirtas elektriniams dviračiams, elektriniams paspirtukams, elektriniams motoroleriams ir kitoms lengvoms e. transporto priemonėms. Ji montuojama dešinėje vairo pusėje ant standartinio Ø22,2 mm (7/8 col.) vairo. Rankenėlė jungiama trijų laidų akceleratoriaus schema: +5V, masė (GND) ir signalo laidas.

Tai Holo daviklio tipo akceleratoriaus rankenėlė (hall sensor throttle), o ne mechaninis troselinis mechanizmas. Ji siunčia kintamą įtampos signalą valdikliui, o šis nustato variklio elgseną. Todėl rankenėlė pati neriboja greičio ir nekeičia galios – ji tik perduoda vairuotojo komandą.

Sukasi tik rankenėlės dalis (pusinis sukimas), o likusi rankenos dalis lieka nejudri. Dėl to delnas išlaiko tvirtą sukibimą su vairu, o eigos dozavimas tampa tikslesnis. Toks sprendimas yra standartinis e. dviračiuose ir lengvuose paspirtukuose.

Privalumai ir pranašumai

• Pusinis sukimas – sukasi tik rankenėlės žiedas, todėl valdymas natūralesnis ir ranka mažiau pavargsta.

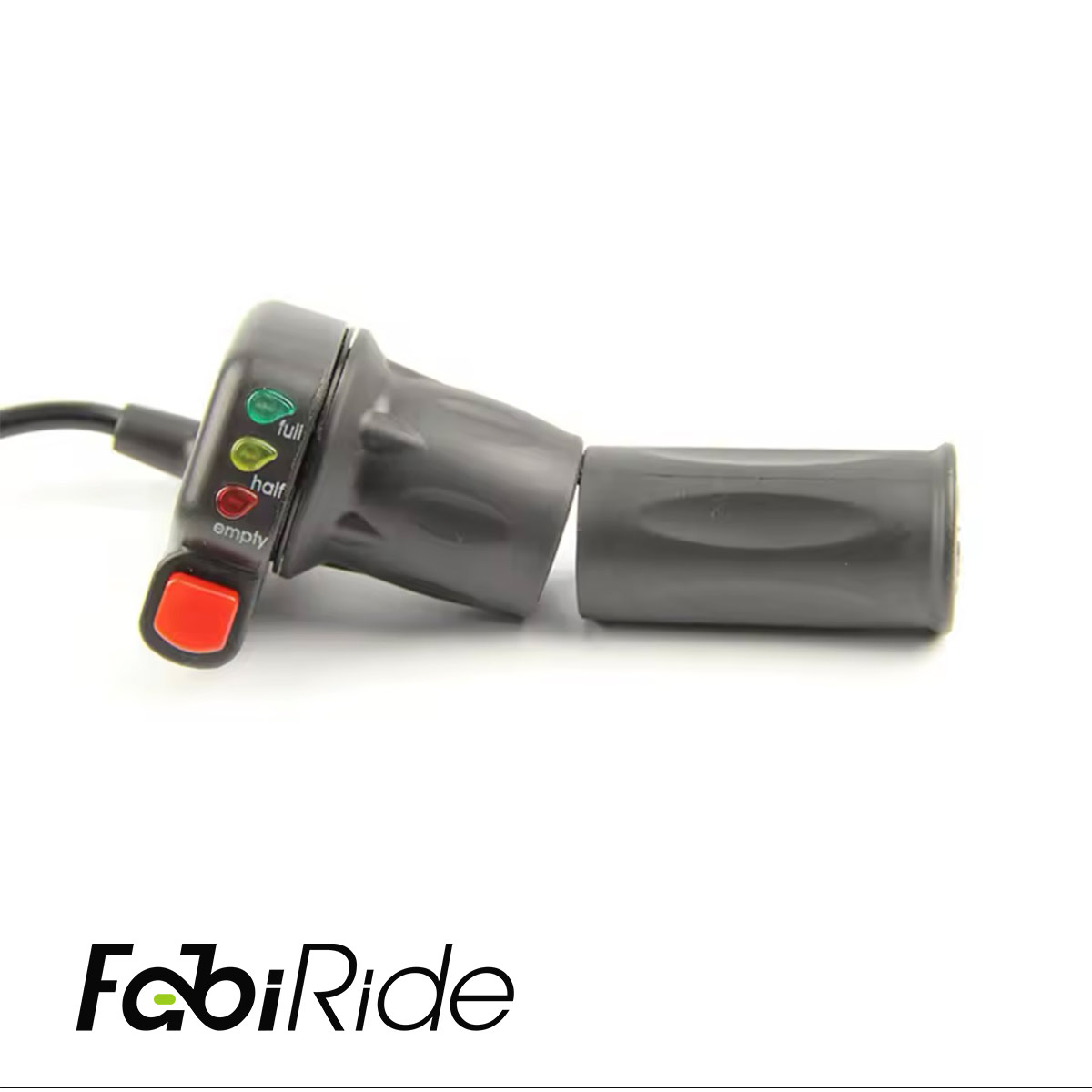

• Integruotas LED indikatorius – apytikslis akumuliatoriaus įkrovos lygis arba būsena matoma važiuojant, nenuleidžiant akių nuo kelio.
• Integruotas mygtukas – universalus papildomas jungiklis, kurio funkciją nustato pajungimas prie valdiklio.
• Trijų laidų akceleratoriaus schema – +5V, GND ir signalas atitinka daugumos BLDC valdiklių standartinę akceleratoriaus įvestį.
• Dešinės pusės montavimas – atitinka įprastą motociklų ir motorolerių valdymo išdėstymą.
• Vairo skersmuo Ø22,2 mm – dviračių ir paspirtukų standartas, todėl tinka daugeliui vairų be adapterio.
• Švaresnė vairo zona – indikatorius ir mygtukas sujungti viename korpuse, todėl ant vairo reikia mažiau atskirų mazgų.
• Greitas prijungimas – aiški laidų logika leidžia rankenėlę pajungti prie valdiklio be papildomų keitiklių.

Kam skirtas šis produktas?

Rankenėlė skirta elektriniams dviračiams, elektriniams paspirtukams ir elektriniams motoroleriams. Taip pat ji tinka kitoms lengvoms e. transporto priemonėms, kuriose naudojamas bešepetėlinis BLDC variklis su valdikliu.

Suderinamumą lemia valdiklis, o ne transporto priemonės markė. Rankenėlė veikia su dauguma BLDC variklių valdiklių, turinčių standartinę akceleratoriaus įvestį – paprastai tai trys laidai: +5V, GND ir signalas. Todėl ji tinka tiek serijiniams e. dviračiams, tiek savarankiškai surinktoms konversijoms.

LED indikatorius kalibruotas 36V vardinės įtampos akumuliatoriui, kurio įtampa pilnai įkrautam akumuliatoriui yra 42V. Dėl to skalė teisingai rodo būtent 36V sistemose. Aukštesnės įtampos pakuose pati akceleratoriaus funkcija veikia, tačiau įkrovos skalės rodmuo bus netikslus.

Techninės specifikacijos

Kodėl rinktis pusinę gazo rankenėlę su indikatoriumi?

Pilna sukamoji rankenėlė verčia sukti visą rankenos ilgį. Ši rankenėlė sukasi tik dalimi, todėl delno kraštas visą laiką remiasi į nejudančią dalį. Dėl to startuojant ir posūkiuose lengviau dozuoti eigą, o ranka mažiau slysta.

Antras skirtumas – trys funkcijos viename korpuse. Vietoje atskiro įkrovos indikatoriaus ir atskiro jungiklio ant vairo užima vietą tik viena rankenėlė. Taip pat sumažėja laidų mazgų prie vairo kolonėlės.

Mygtuko paskirtį pasirenkate patys. Pagal savo elektros schemą jį galite pajungti žibintams, garso signalui, įjungimui arba važiavimo režimo perjungimui.

DUK

Ar ši rankenėlė tiks mano elektriniam dviračiui?

• Tinka, jei valdiklis turi standartinę akceleratoriaus įvestį: +5V, GND, signalas.
• Ši įvestis yra daugumoje BLDC e. variklių valdiklių.
• Vairo tvirtinimo vieta turi būti standartinio Ø22,2 mm skersmens.

Ką rodo integruotas indikatorius?

• Rodo apytikslį akumuliatoriaus įkrovos lygį arba sistemos būseną.
• Skalė kalibruota 36V vardinei įtampai ir 42V pilnai įkrautam akumuliatoriui.
• Tai apytikslis įtampos matuoklis, o ne tikslus procentinis rodmuo.
• Konkretus rodmuo priklauso nuo versijos ir laidų pajungimo.

Kokioms transporto priemonėms ji skirta?

• Elektriniams dviračiams.
• Elektriniams paspirtukams.
• Elektriniams motoroleriams.
• Kitoms lengvoms e. transporto priemonėms su BLDC valdikliu.

Kam naudojamas integruotas mygtukas?

• Tai universalus papildomas jungiklis be iš anksto priskirtos funkcijos.
• Galima pajungti žibintams, garso signalui, įjungimui arba važiavimo režimui.
• Funkciją nulemia jūsų elektros schema ir prijungimas prie valdiklio.
• Pagal versiją mygtukas būna momentinis arba fiksuojamas.

Kurioje vairo pusėje montuojama rankenėlė?

• Skirta montuoti dešinėje vairo pusėje.
• Kairės pusės versija nenumatyta.
• Tvirtinama ant Ø22,2 mm (7/8 col.) vairo.

Ar ji tiks 48V sistemai?

• Akceleratoriaus signalas visada yra 0-5V, todėl jis nepriklauso nuo akumuliatoriaus įtampos.
• LED indikatoriaus skalė kalibruota 36V / 42V sistemai.
• Aukštesnės įtampos pake įkrovos rodmuo bus netikslus.

Ar ji riboja greitį ar keičia galią?

• Ne – rankenėlė tik siunčia signalą valdikliui.
• Greitį, galią ir važiavimo režimus nustato valdiklis.
• Tai elektroninis Holo daviklio komponentas, be troselio ir be mechaninių ribotuvų.

Kiek laidų reikia prijungti?

• Trys laidai akceleratoriui: +5V, masė (GND) ir signalas.
• Papildomi laidai skirti indikatoriui ir mygtukui.
• Laidų spalvos gali skirtis, todėl funkciją reikia nustatyti pagal savo schemą.

Pusinė akceleratoriaus rankenėlė su LED indikatoriumi ir mygtuku sujungia gazo valdymą, įkrovos rodymą ir papildomą jungiklį viename mazge dešinėje vairo pusėje. Tvirtinama ant Ø22,2 mm vairo ir jungiama prie standartinės BLDC valdiklio akceleratoriaus įvesties.
