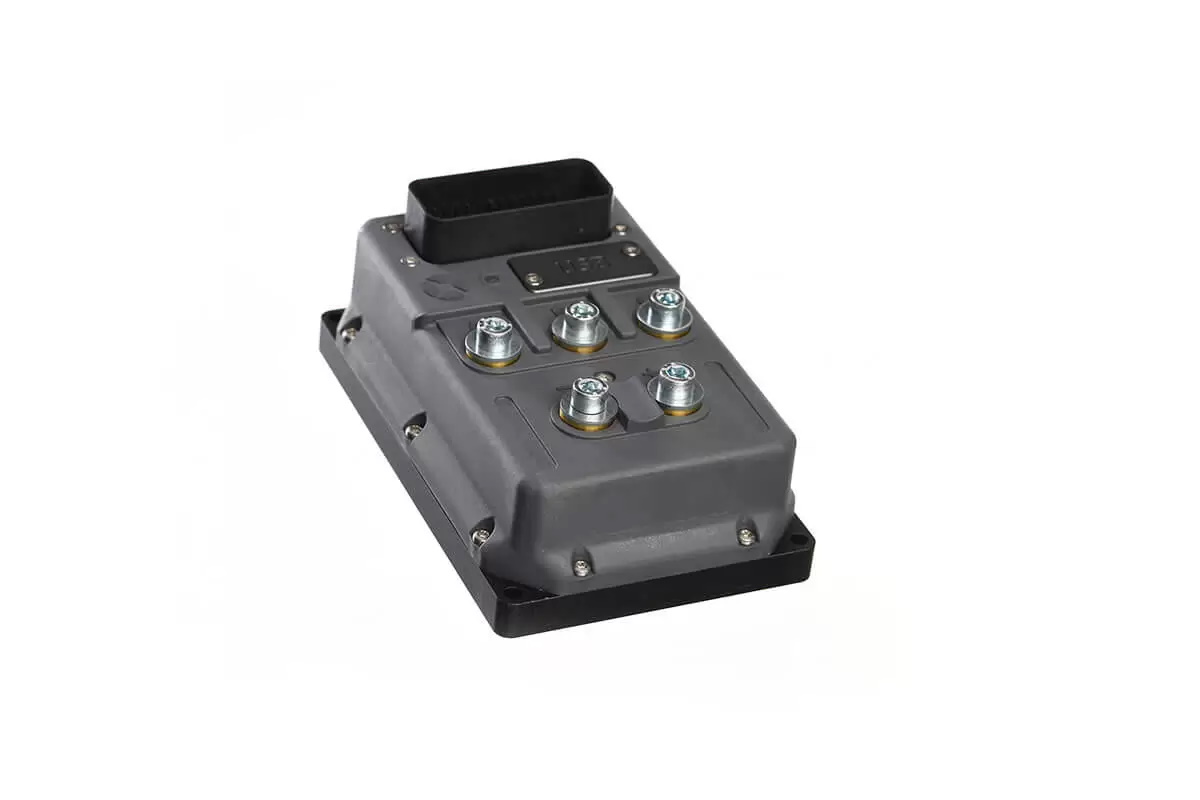

SiliXcon SL 1060 variklio valdiklis 20S – iki 84V, 36 kW

SiliXcon SL 1060 yra programuojamas didelės galios BLDC ir PMSM variklių valdiklis (ESC), skirtas elektriniams motociklams, kartingams, laivų pavaroms, pramonės ir automobilių prototipams. Valdiklis dirba su 20S ličio baterija iki 84 V darbinės įtampos. Jis tiekia 24 500 W nominalią galią ir 36 000 W momentinę galią.

SL serija priklauso ESC3 šeimai. Ji sukurta tiekti maksimalią galią išlaikant kuo mažesnį svorį ir matmenis. Todėl šis valdiklis tinka projektams, kur reikalingas ekstremalus galios tankis ribotoje erdvėje.

Parduodama būtent 1060 versija. Ji pritaikyta 20 nuosekliai sujungtų ličio elementų baterijai. Nominali baterijos įtampa – 72 V DC, minimali darbinė įtampa – 24 V DC.

Privalumai ir pranašumai

• Iki 84 V darbinė įtampa – valdiklis skirtas aukštos įtampos 20S sistemoms.
• 24,5 kW nominali galia – ilgalaikis 60 minučių režimas su BLDC varikliu.
• 36 kW momentinė galia – 10 sekundžių pikinis režimas įsibėgėjimui.
• 500 A pikinė srovė – užtikrina didelį sukimo momentą starto metu.
• Valdymas be jutiklių – variklis sukasi be Hall jutiklių, todėl instaliacija paprastesnė.
• Regeneracinis stabdymas – energija grąžinama į akumuliatorių baterijągr, taupant nuvažiuojamą atstumą.
• Visų rūšių apsaugos – mažina riziką elektronikai sudėtingose sistemose.
• Galvaninė izoliacija – papildomas saugos sluoksnis viso įrenginio elektronikai.
• Kompaktiškas korpusas – maksimalus galios tankis ir minimalus svoris.

Kam skirtas šis produktas?

SiliXcon SL 1060 skirtas automobilių ir pramoninių variklių valdymui. Taip pat jis naudojamas aukščiausios klasės sportiniuose motocikluose, elektriniuose dviračiuose, banglentėse ir paspirtukuose. Šios aplikacijos reikalauja didelės galios kompaktiškame korpuse.

Valdiklis tinka degimo variklio paleidimo generatoriams. Be to, jis naudojamas profesionaliuose dronuose ir RC modeliuose. Taip pat jis tinka servo valdymui bei tyrimų ir plėtros projektams.

Pirkėjai – integruotojai ir konstruktoriai, kurie patys projektuoja jėgos pavarą. Dėl 84 V įtampos ir 36 kW galios šis valdiklis naudojamas marine, pramonės ir automobilių projektuose, o ne serijiniuose lengvos klasės įrenginiuose.

Techninės specifikacijos

SL serijos versijų palyginimas

Kodėl rinktis SiliXcon SL 1060 valdiklį?

SL 1060 yra galingiausia SL serijos versija. Jos momentinė galia siekia 36 kW, o tai 39 % daugiau nei 0660 versijos 25,9 kW. Taip pat maksimali darbinė įtampa yra 84 V vietoje 51 V.

Aukštesnė įtampa leidžia pasiekti didesnę galią su mažesne srove. Dėl to nominali srovė yra 340 A vietoje 410 A, kaip 0660 versijoje. Mažesnė srovė reiškia mažesnę laidų pynės ir jungčių apkrovą.

SL serija naudoja moderniausias technologijas, kad pasiektų ekstremalią dinamiką ir maksimalų efektyvumą. Valdiklis optimizuotas didelei galiai kompaktiškame korpuse. Kartu išlaikomas aukštas valdymo tikslumas ir stabilus darbas.

DUK

Kokią SiliXcon SL versiją parduodate?

• Parduodama SL 1060 versija.
• Ji pritaikyta 20S konfigūracijai.
• Maksimali darbinė įtampa – 84 V DC.

Kokiai baterijai tinka SiliXcon SL 1060 valdiklis?

• SL 1060 skirtas 20S ličio baterijai, tai yra 20 nuosekliai sujungtų elementų.
• Nominali baterijos įtampa – 72 V DC.
• Minimali darbinė įtampa – 24 V DC.

Kokia yra SiliXcon SL 1060 nominali ir momentinė galia?

• Nominali galia (60 min, BLDC) – 24 500 W.
• Momentinė galia (10 s) – 36 000 W.
• Galios nuostoliai – 300 W.

Ar SiliXcon SL 1060 palaiko valdymą be jutiklių ir regeneracinį stabdymą?

• Taip, SL serija palaiko valdymą be jutiklių.
• Taip pat palaikomas regeneracinis stabdymas.
• Dėl to galima švaresnė integracija be papildomų Hall jutiklių.

Kokiuose projektuose galima naudoti SiliXcon SL 1060 valdiklį?

• Pramonės, automobilių ir marine projektuose.
• Sportiniuose motocikluose, banglentėse ir paspirtukuose.
• Degimo variklio paleidimo generatoriuose ir servo valdyme.
• Profesionaliuose dronuose, RC modeliuose bei tyrimų ir plėtros darbuose.

Kokios apsaugos yra SiliXcon SL valdiklyje?

• Valdiklis turi visų rūšių apsaugas.
• Galima galvaninė izoliacija.
• Tai sumažina riziką elektronikai sudėtingesnėse aplikacijose.

Kokia yra maksimali SiliXcon SL 1060 srovė?

• Nominali srovė (60 min, BLDC) – 340 A.
• Momentinė srovė (10 s) – 500 A.

Kuo SL serija skiriasi nuo kitų ESC3 valdiklių?

• SL serija sukurta tiekti maksimalią galią su minimaliu svoriu ir matmenimis.
• Ji pasižymi ekstremaliu galios tankiu ribotoje erdvėje.
• Serija priklauso ESC3 šeimai.

SiliXcon SL 1060 yra sprendimas didelės galios jėgos pavaroms, kur svarbi kiekviena kilogramo ir milimetro dalis. 84 V darbinė įtampa, 36 kW momentinė galia ir 500 A pikinė srovė leidžia sukonstruoti dinamišką sistemą kompaktiškame korpuse.
