Torp TM25 traukos variklis (IPM) Sur-Ron Light Bee e-moto

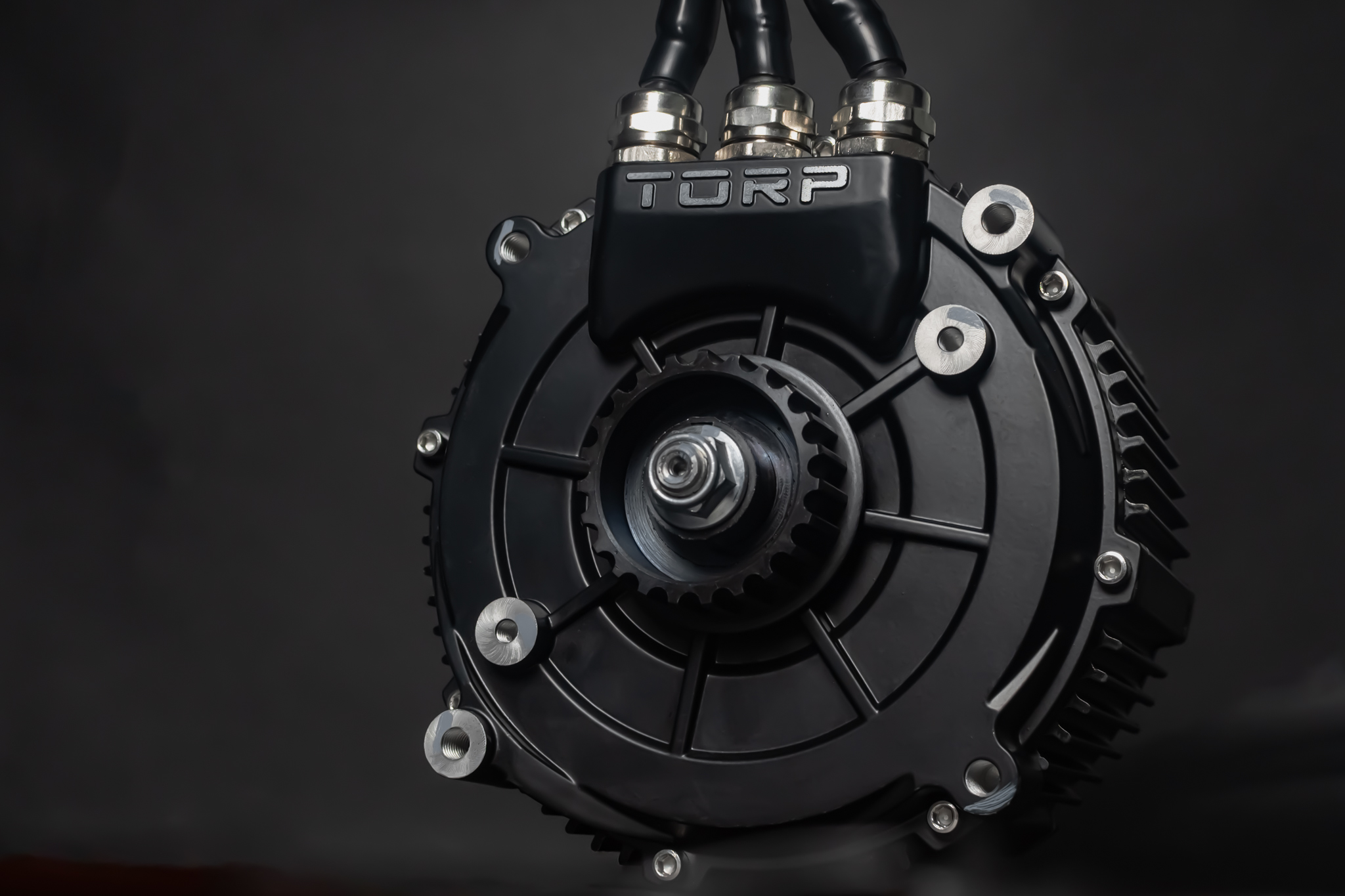

Torp TM25 traukos variklis yra didelės galios centrinės pavaros (mid-drive) vidinių nuolatinių magnetų (IPM) elektros variklis, skirtas Sur-Ron Light Bee elektriniam bekelės motociklui (e-moto). Jis palaiko 48–120 V įtampą, turi 13 kW nuolatinę galią ir naudoja Holo jutiklį arba enkoderį padėties grįžtamajam ryšiui.

Šis Torp TM25 variklis sukurtas kaip traukos variklio (traction motor) atnaujinimas Sur-Ron Light Bee platformai. Jis suderinamas su Torp TC500 1.X/2.X ir Torp TC1000 1.X/2.X variklio valdikliais (keitikliais / inverteriais). Be to, variklis turi 3 kartus mažesnę varžą nei standartinis SurRon variklis.

TM25 konstrukcijoje naudojami įvairūs tvirtinimo taškai. Todėl tą patį variklį galima pritaikyti ir kitiems elektriniams transporto sprendimams, kai reikalingas centrinis montavimas. Taip pat TM25 dirba tiek su Holo jutikliais, tiek su enkoderiu, todėl suderinamumas su skirtingais valdikliais yra platesnis.

Privalumai ir pranašumai

• 13 kW nuolatinė galia – TM25 išlaiko 13 kW (continuous power) režimą 48–120 V sistemoje.
• Pikinė galia iki 40 kW – pasiekiama 120 V sistemoje; taip pat 27 kW prie 72 V ir 31 kW prie 80 V.
• 3,4 mΩ variklio varža – nurodyta kaip 3 kartus mažesnė nei standartinio SurRon variklio, todėl mažėja nuostoliai.
• Padėties jutiklis: Holo jutiklis arba enkoderis – leidžia naudoti skirtingus variklio valdiklius (controllers) su skirtingu feedback tipu.
• Enkoderis 1024 (4096) taškai – suteikia didesnę padėties rezoliuciją valdymui su Torp valdikliais.
• Fazės srovė iki 800 A – TM25 specifikacijoje numatyta didelė fazės srovė (phase current) aukštos galios konfigūracijoms.
• Sukimo momentas pagal srovę – 52,5 Nm prie 500 A ir 67 Nm prie 700 A su Kt 0,105 Nm/A.
• Apsaugos klasė IP67 – variklis testuotas laboratorijoje distiliuotame vandenyje, tačiau jungtys nėra atsparios vandeniui.

Kam skirtas šis produktas?

Torp TM25 variklis Sur-Ron Light Bee skirtas Sur-Ron Light Bee elektriniam bekelės motociklui (e-moto) kaip traukos variklio (drive motor) atnaujinimas. Jis taikomas, kai norima suderinamumo su Torp inverteriais ir didelės srovės valdymo.

TM25 yra suderinamas su Torp TC500 1.X/2.X ir Torp TC1000 1.X/2.X variklio valdikliais. Tačiau TM25 nėra suderinamas su Torp TC500 HW 1.0, HW 1.1 ir HW 1.2 versijomis. Valdiklio HW versija yra nurodyta ant sidabrinio lipduko valdiklio šone.

Dėl įvairių tvirtinimo taškų TM25 gali būti montuojamas ir kitose elektrinėse transporto priemonėse, kai tinka geometriniai tvirtinimai. Visų pirma tai aktualu projektams, kuriuose reikalingas centrinis montavimas ir aušinimas oru.

Kas yra pakuotėje?

Originaliame aprašyme pakuotės turinys nėra nurodytas TM25 varikliui.

Techninės specifikacijos

Kodėl rinktis Torp TM25 variklį?

Torp TM25 išsiskiria tuo, kad viename traukos variklyje sujungia Holo jutiklio ir enkoderio palaikymą. Dėl to variklio padėties grįžtamasis ryšys gali būti parenkamas pagal naudojamą valdiklį.

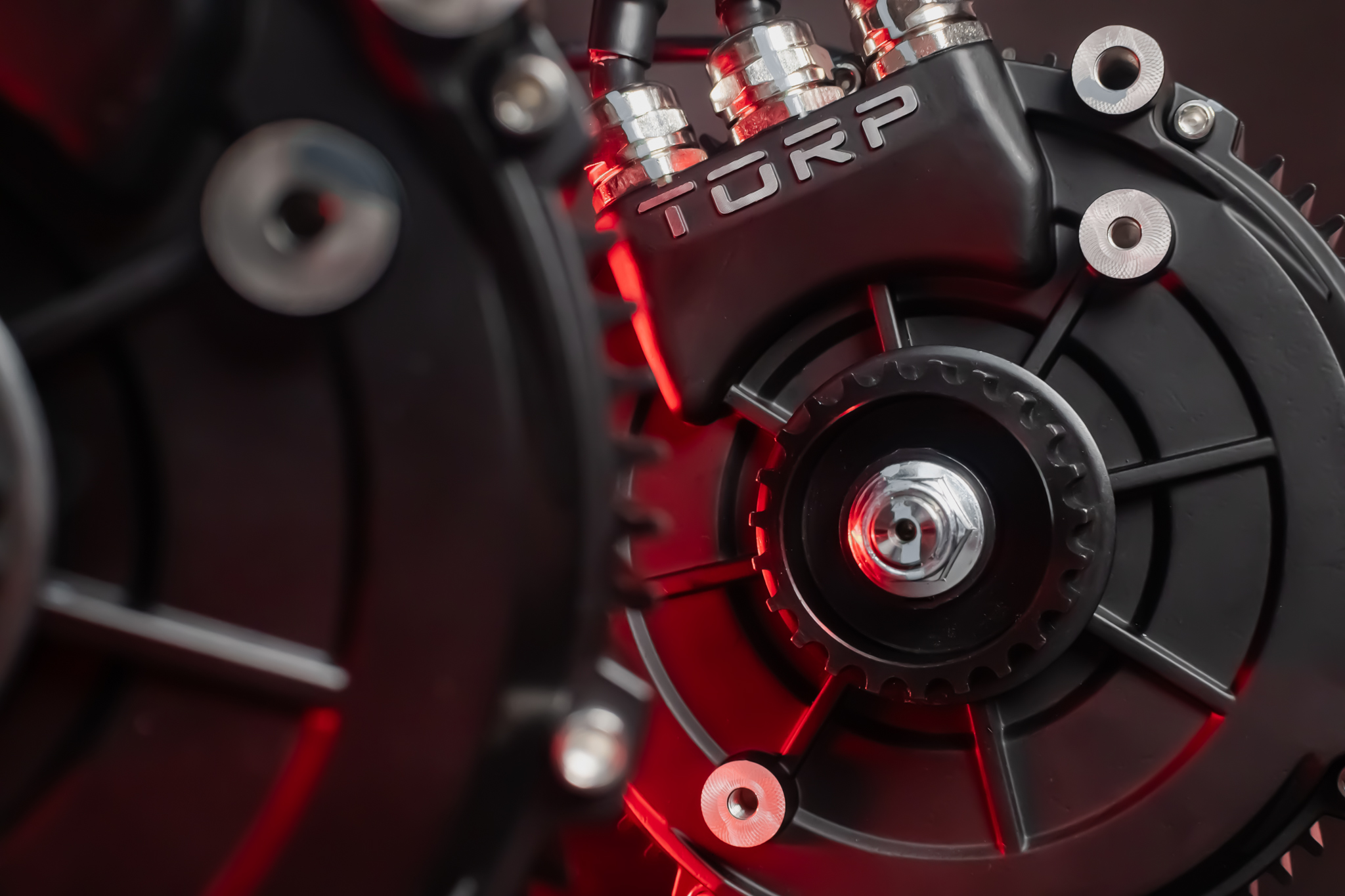

TM25 turi įvairius tvirtinimo taškus. Todėl montavimo galimybės yra lankstesnės, kai lyginamas su vien tik Sur-Ron platformai pritaikytais sprendimais. Taip pat nurodyta 3 kartus mažesnė variklio varža nei standartinio SurRon variklio.

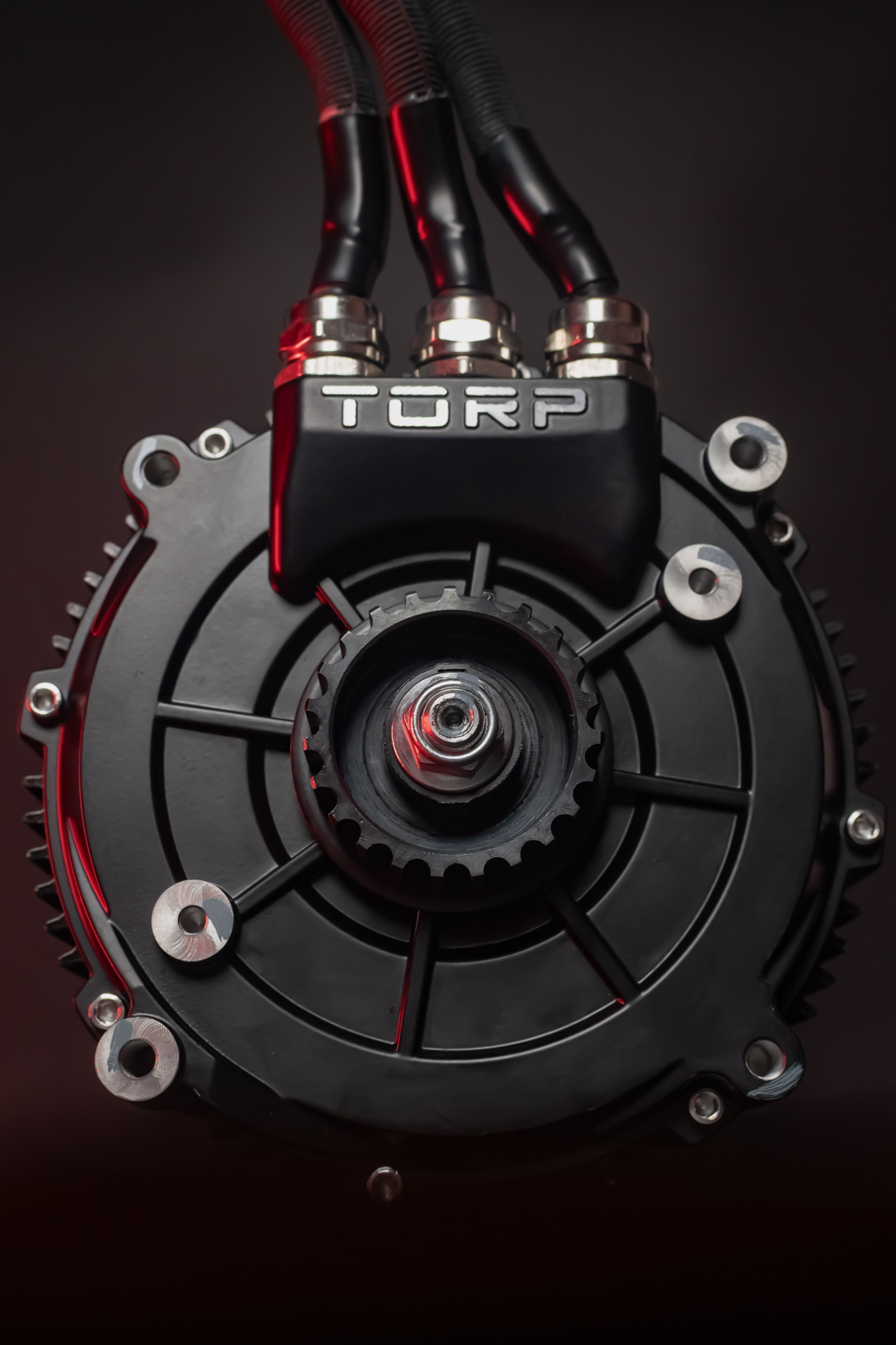

Variklis turi IP67 reitingą, pasiektą bandant distiliuotame vandenyje laboratorijos sąlygomis. Tačiau jungtys ant produkto nėra atsparios vandeniui ir turi būti laikomos sausai, kad išliktų funkcionalumas ir sauga.

IP67 ir garantijos pastabos: IP67 reitingas nereiškia tinkamumo nuolatiniam naudojimui po vandeniu. Dažnas ar ilgas panardinimas gali sukelti pažeidimus. Garantija neapima gedimų, atsiradusių važiuojant per upelius, upes ar užlietose vietose. Laikui bėgant sandarikliai ir komponentai gali dėvėtis, todėl atsparumas vandeniui gali mažėti. Natūralaus nusidėvėjimo žala nėra dengiama 2 metų garantijos.

Įspėjimas dėl modifikacijų: standartinės elektrinės transporto priemonės modifikavimas, įskaitant Torp TM25 montavimą, gali neatitikti vietinių kelių saugos reikalavimų.

DUK

Ar Torp TM25 variklis tinka Sur-Ron Light Bee?

• Torp TM25 yra sukurtas kaip traukos variklio atnaujinimas Sur-Ron Light Bee platformai.
• TM25 yra centrinės pavaros (mid-drive) variklis su centriniu montavimu.

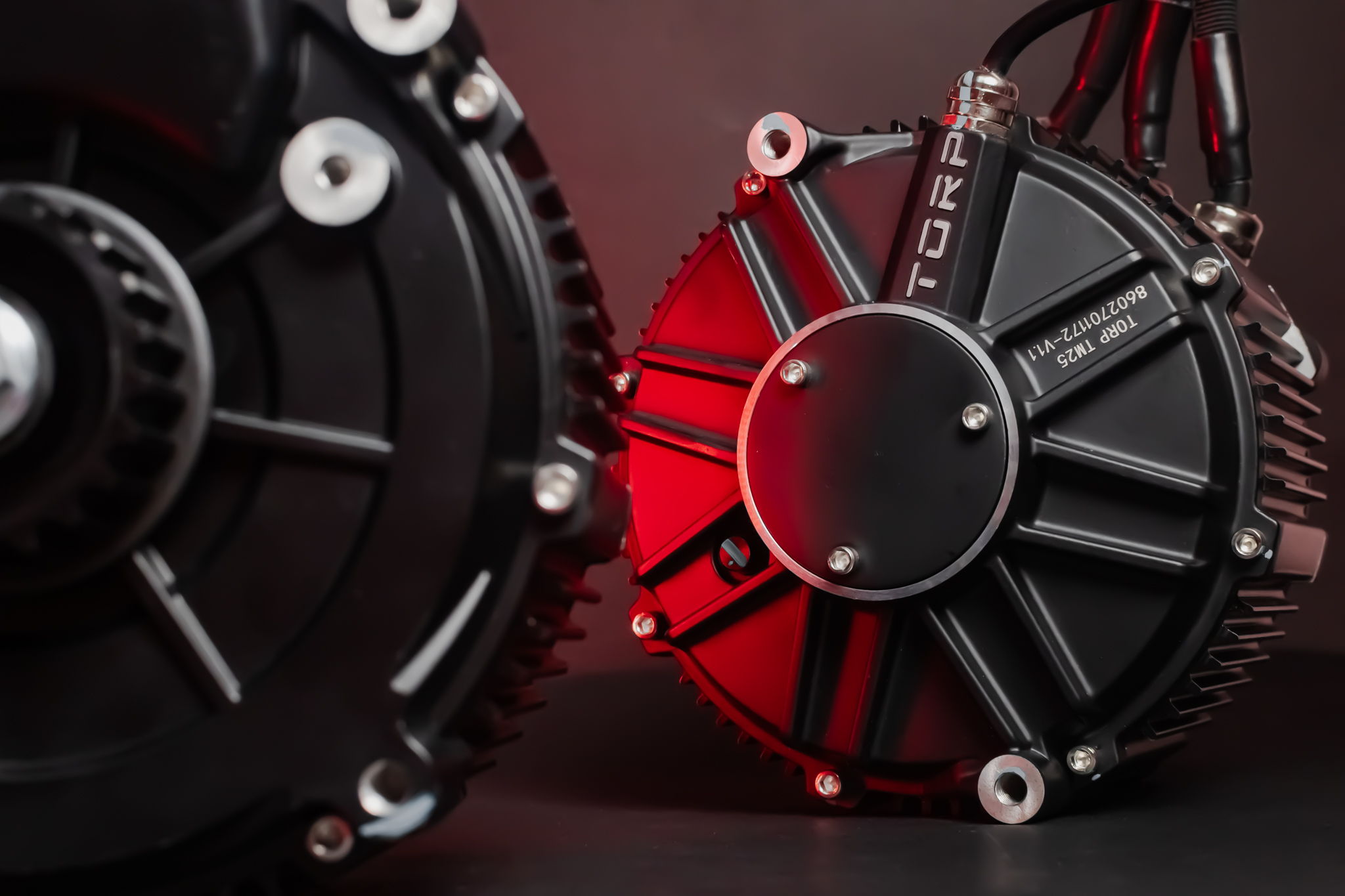

• TM25 specifikacijoje nurodyta 115 × 165 mm variklio išmatos ir 10 kg svoris.

Su kokiais Torp valdikliais suderinamas Torp TM25?

• Torp TM25 suderinamas su Torp TC500 1.X/2.X variklio valdikliais (inverteriais).
• Torp TM25 suderinamas su Torp TC1000 1.X/2.X variklio valdikliais (inverteriais).
• Torp TM25 nėra suderinamas su Torp TC500 HW 1.0, HW 1.1 ir HW 1.2.

Kaip nustatyti, ar mano TC500 valdiklis yra HW 1.0–1.2?

• TC500 HW versija yra nurodyta ant sidabrinio lipduko valdiklio šone.
• Jei lipduke nurodyta HW 1.0, HW 1.1 arba HW 1.2, TM25 su tuo valdikliu neveiks.
• TM25 veikia su TC500 1.X/2.X kartomis, išskyrus paminėtas HW versijas.

Kokius padėties jutiklius palaiko Torp TM25 variklis?

• Torp TM25 palaiko Holo jutiklį kaip padėties jutiklį (position sensor).
• Torp TM25 palaiko enkoderį su 1024 (4096) taškų rezoliucija.
• Specifikacijoje nurodyta: Enkoderis (Torp valdikliai), Holo jutiklis (kiti aftermarket valdikliai).

Kokia Torp TM25 galia ir sūkių ribos?

• Torp TM25 nuolatinė galia yra 13 kW.
• Torp TM25 pikinė galia yra 27 kW prie 72 V, 31 kW prie 80 V ir 40 kW prie 120 V.
• Torp TM25 vardinis sūkių skaičius yra 6000 aps./min., o maksimalūs sūkiai – 10 000 aps./min..

Ar Torp TM25 IP67 reiškia, kad galima važiuoti per upes?

• Torp TM25 IP67 reitingas gautas testuojant distiliuotame vandenyje laboratorijoje.
• Torp TM25 jungtys nėra atsparios vandeniui ir turi būti laikomos sausai.
• Torp TM25 garantija neapima gedimų, kai tikėtinas dažnas ar ilgas panardinimas į vandenį.

Torp TM25 Motor for SurRon Light Bee skirtas projektams, kuriems reikalinga didelė fazės srovė iki 800 A, NK iki 95% ir padėties jutiklio pasirinkimas tarp Holo ir enkoderio.
