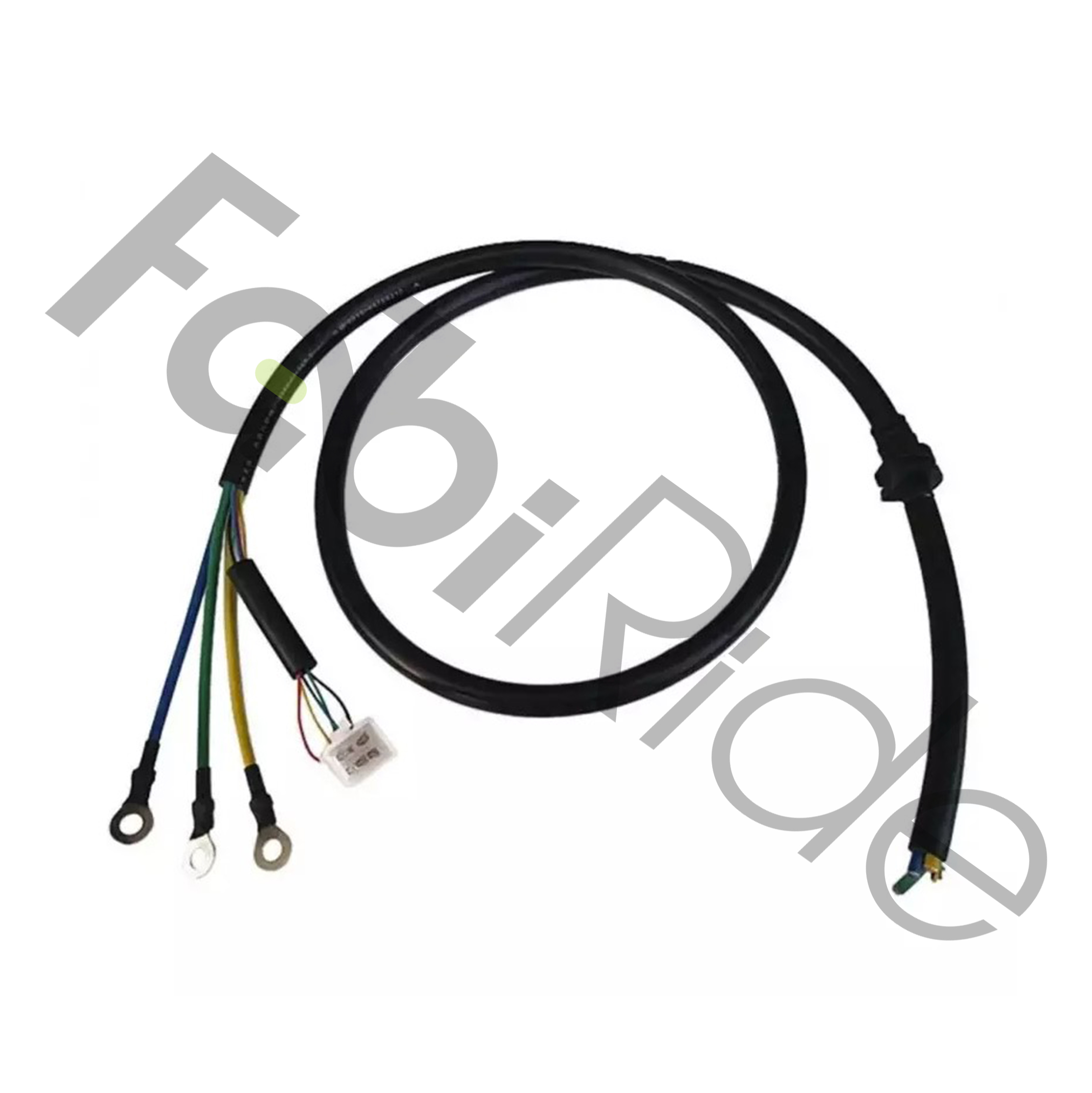

Variklio laidas – tai kombinuotas variklio ir valdiklio jungimo kabelis, skirtas elektriniams paspirtukams, elektriniams dviračiams ir mažoms e-moto platformoms. Jį sudaro 3×2.5 mm² fazių gyslos ir atskiras 5×0.2 mm² signalų pluoštas. Bendras ilgis – 550 mm.
Galios ir signalo gyslos suskirstytos į du atskirus pluoštus. Trys 2.5 mm² gyslos perduoda U/V/W variklio fazes, todėl galios grandinėje lieka maži nuostoliai. Penkios 0.2 mm² gyslos skirtos Holo jutiklių (hall), temperatūros daviklio ir kitų valdiklio signalų linijoms.
Toks sprendimas leidžia vietoje kelių atskirų laidų nutiesti vieną tvarkingą kabelį. Dėl to montavimas tampa greitesnis, o laidų maršrutas rėme ar denyje – aiškesnis.
Privalumai ir pranašumai
- Žemi nuostoliai galios grandinėje – 2.5 mm² fazių gyslos saugiau perduoda didesnes sroves.
- Temperatūrų stabilumas – didesnis fazių skerspjūvis mažiau kaista esant ilgesnei apkrovai.
- Švarūs signalai – atskiras 5 kontaktų 0.2 mm² pluoštas perduoda jutiklių duomenis be triukšmo.
- Du atskiri pluoštai – galios ir signalo gyslos neišsipainioja tarpusavyje.
- 550 mm ilgis – pakanka daugumai montavimo situacijų be nereikalingo kabelio likučio.
- Tvarkingas maršrutas – vienas kombinuotas kabelis pakeičia kelis atskirus laidus.
- Keičiamas ilgis – kabelį galima trumpinti arba prailginti litavimu ar krimpavimu.
- Universalus suderinamumas – tinka daugumai trifazių BLDC pavarų su atskiru 5 laidų hall pluoštu.
Kam skirtas šis produktas?
Kabelis skirtas elektriniams dviračiams, elektriniams paspirtukams ir mažoms e-moto platformoms. Jis jungia variklį su valdikliu, todėl tinka tiek remontui, tiek naujai instaliacijai.
Suderinamumas nustatomas ne pagal transporto priemonės markę, o pagal elektrinę specifikaciją. Kabelis tinka daugumai trifazių BLDC (beščiotkinių) variklių su atskiru penkių laidų hall pluoštu. Tai apima tiek ratų (hub) variklius, tiek centrinės pavaros sprendimus.
Produktą renkasi meistrai, atnaujinantys seną laidų pynę, ir savarankiški montuotojai, keičiantys valdiklį. Taip pat jis naudingas tada, kai originalus variklio laidas pažeistas dėl vibracijos ar aštrių briaunų.
Techninės specifikacijos
| Struktūra | 3×2.5 mm² (fazės) + 5×0.2 mm² (signalai) |
| Fazių gyslos | 3 kontaktai, 2.5 mm², U/V/W variklio fazės |
| Signalų gyslos | 5 kontaktai, 0.2 mm², Holo jutikliai, temperatūros daviklis, kiti valdiklio signalai |
| Jungtys | 3 kontaktų fazėms / 5 kontaktų signalams (pagal komplektaciją arba paruošta krimpavimui) |
| Ilgis | 550 mm |
| Paskirtis | Variklio ir valdiklio pajungimas |
| Suderinamumas | Trifazės BLDC pavaros su atskiru 5 laidų hall pluoštu |
| Taikymas | Elektriniai dviračiai, elektriniai paspirtukai, mažos e-moto platformos |
Naudojimo patarimai
- Laikykitės teisingo U/V/W fazių ir hall laidų kontaktų išdėstymo – sumaišius galima neteisinga sukimosi kryptis arba klaidos.
- Saugokite kabelį nuo aštrių briaunų, kad nepažeistumėte izoliacijos.
- Užfiksuokite kabelį rišikliais vietose, kur yra vibracija.
- Jei krimpuojate jungtis, naudokite atitinkamo AWG/mm² kontaktus ir kokybišką krimpavimo įrankį.
Kodėl rinktis šį variklio laidą?
Pagrindinis skirtumas – atskiri galios ir signalo pluoštai viename kabelyje. Todėl nereikia atskirai vedžioti trijų storų fazių laidų ir penkių plonų jutiklių laidų.
2.5 mm² skerspjūvis parinktas miesto ir vidutinės galios pavaroms. Be to, 550 mm ilgis pritaikytas tipiniam atstumui tarp variklio ir valdiklio, todėl nelieka susukto kabelio likučio.
Kabelis nėra pririštas prie vieno modelio. Jį galima trumpinti arba prailginti, o jungtys pateikiamos pagal komplektaciją arba paruoštos krimpavimui. Dėl to tas pats laidas tinka skirtingoms instaliacijoms.
DUK
Ar kabelis tinka didesnėms srovėms?
- 2.5 mm² fazių gyslos tinka daugeliui miesto ir vidutinės galios pavarų.
- Itin didelėms srovėms rinkitės didesnio skerspjūvio kabelį.
Ar galima keisti kabelio ilgį?
- Taip, 550 mm kabelį galima trumpinti.
- Pratęsimus galima prilituoti arba prikrimpuoti.
- Būtina laikytis laidų standarto ir izoliacijos kokybės.
Kokiems variklio tipams skirtas šis kabelis?
- Trifazėms BLDC (beščiotkinėms) pavaroms su atskiru 5 laidų hall pluoštu.
- Tinka elektriniams dviračiams, elektriniams paspirtukams ir mažoms e-moto platformoms.
Ką perduoda 5×0.2 mm² gyslos?
- Holo jutiklių signalus iš variklio į valdiklį.
- Temperatūros daviklio liniją.
- Kitus valdiklio signalus.
Kiek kontaktų turi fazių ir signalų dalys?
- Fazėms – 3 kontaktai, U/V/W.
- Signalams – 5 kontaktai.
- Jungtys pateikiamos pagal komplektaciją arba paruoštos krimpavimui.
Kas nutinka sumaišius fazių arba hall laidus?
- Galima neteisinga variklio sukimosi kryptis.
- Galimos valdiklio klaidos.
- Todėl svarbu laikytis teisingo U/V/W ir hall kontaktų išdėstymo.
Ar tai įkrovimo arba akumuliatoriaus laidas?
- Ne, tai variklio ir valdiklio jungimo kabelis.
- Jis perduoda variklio fazes ir jutiklių signalus.
Kaip apsaugoti kabelį nuo pažeidimų?
- Venkite aštrių briaunų kabelio maršrute.
- Fiksuokite kabelį rišikliais vibruojančiose vietose.
Šis 3×2.5 mm² + 5×0.2 mm² variklio laidas sujungia galios ir signalo linijas viename 550 mm kabelyje. Todėl variklio ir valdiklio pajungimas lieka tvarkingas, o jutiklių signalai – švarūs.
