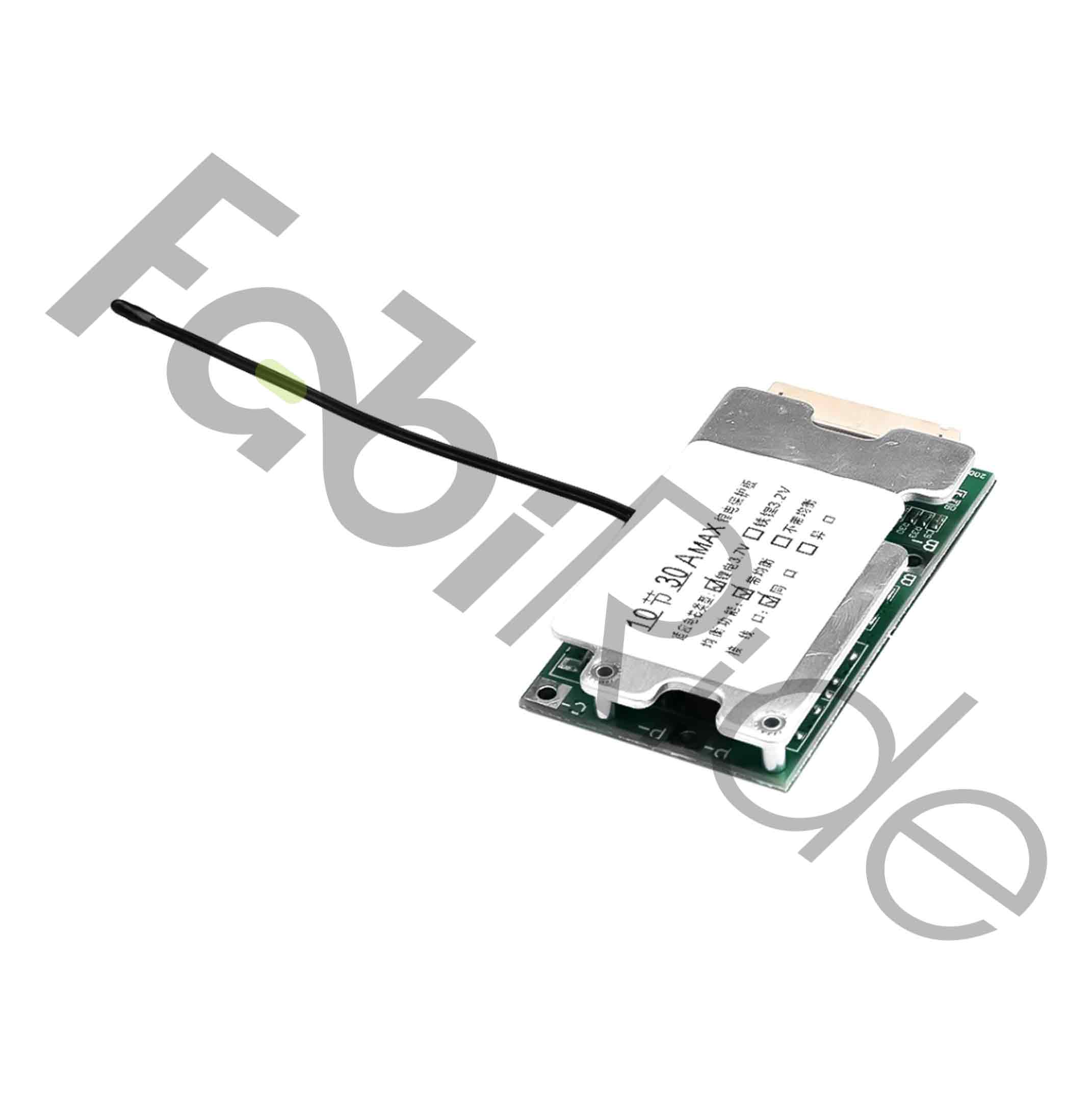

BMS 10S 36V 30A – Li-ion/Li-Po akumuliatorių apsaugos ir balansavimo plokštė

BMS 10S 36V 30A yra baterijos apsaugos ir balansavimo plokštė (battery management system), skirta 10S ličio jonų (Li-ion) ir ličio polimerų (Li-Po) akumuliatorių paketams. Ji naudojama elektriniuose dviračiuose, elektriniuose paspirtukuose ir savarankiškos gamybos 36 V projektuose. Vardinė įtampa – 36 V, pilnos įkrovos įtampa – 42,0 V, maksimali nuolatinė iškrovos srovė – iki 30 A, plokštės matmenys – 64 × 35 mm.

Plokštė jungiama tarp elementų paketo ir apkrovos arba įkroviklio. Srovę ji komutuoja MOSFET tranzistoriais. Todėl paketas atjungiamas anksčiau, nei elementai pasiekia pavojingas ribas.

10S reiškia 10 nuosekliai sujungtų elementų grupių (10 × 3,6 V). Be to, plokštė atlieka pasyvųjį balansavimą – įkrovos metu ji lygina atskirų grupių įtampas. Dėl to visas paketas įkraunamas tolygiau ir tarnauja ilgiau.

Privalumai ir pranašumai

• Apsauga nuo perkrovos – plokštė nutraukia įkrovą, kai paketas pasiekia 42,0 V ribą.
• Apsauga nuo per gilios iškrovos – iškrova stabdoma anksčiau, nei elementai nusėda iki žalingo lygio.
• Apsauga nuo trumpojo jungimo – išvestis atjungiama akimirksniu, jei P- ir pliuso grandinė užtrumpinama.
• Apsauga nuo viršsrovio – riba nustatyta ties 30 A nuolatine iškrovos srove.
• Pasyvusis balansavimas 10 grupių – įtampų pusiausvyra palaikoma įkrovimo metu.

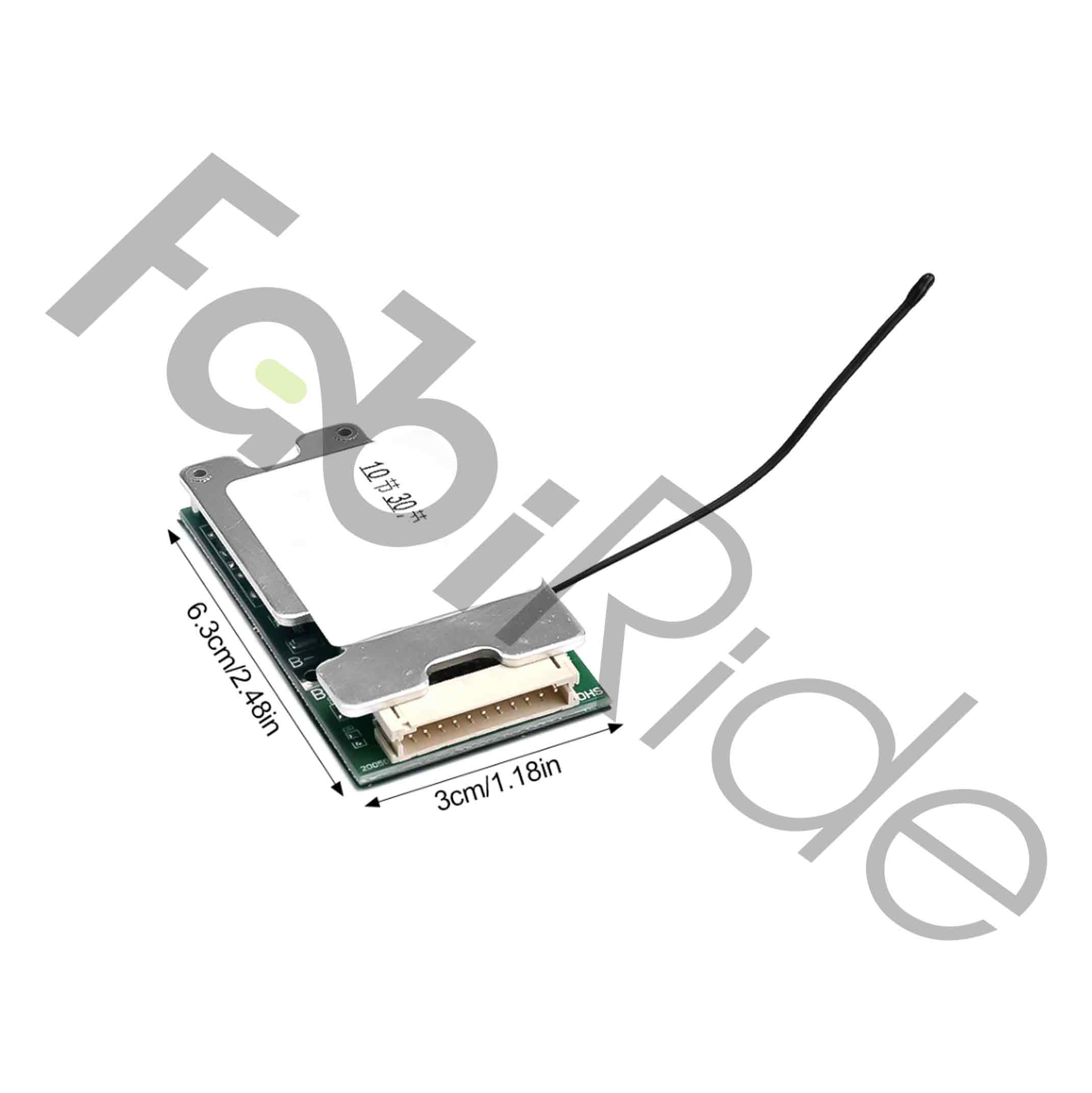

• Kompaktiški matmenys 64 × 35 mm – plokštė telpa į siaurus 36 V akumuliatoriaus korpusus.
• Suderinamumas su Li-ion ir Li-Po chemija – tinka tiek 18650, tiek 21700 elementams, sujungtiems 10S schema.
• Temperatūros ir poliariškumo kontrolė – numatyta tipinė apsauga (priklauso nuo versijos).

Kam skirtas šis produktas?

Ši plokštė skirta 36 V elektriniams dviračiams ir elektriniams paspirtukams, kuriuose naudojamas 10S Li-ion arba Li-Po paketas. Taip pat ji tinka savarankiškos gamybos (DIY) 36 V projektams: vežimėliams, įrankių akumuliatoriams, atsarginio maitinimo blokams.

Produktas skirtas meistrams, kurie patys renka akumuliatorius taškinio suvirinimo arba litavimo būdu. Visų pirma jis reikalingas tiems, kas keičia seną, suveikusią apsaugos plokštę nauja.

Svarbu: plokštė veikia tik su 10S ličio jonų arba ličio polimerų paketais. Ji netinka LiFePO4 chemijai ir netinka kitokiam elementų grupių skaičiui, pavyzdžiui, 13S 48 V paketams.

Techninės specifikacijos

Montavimas ir pastabos

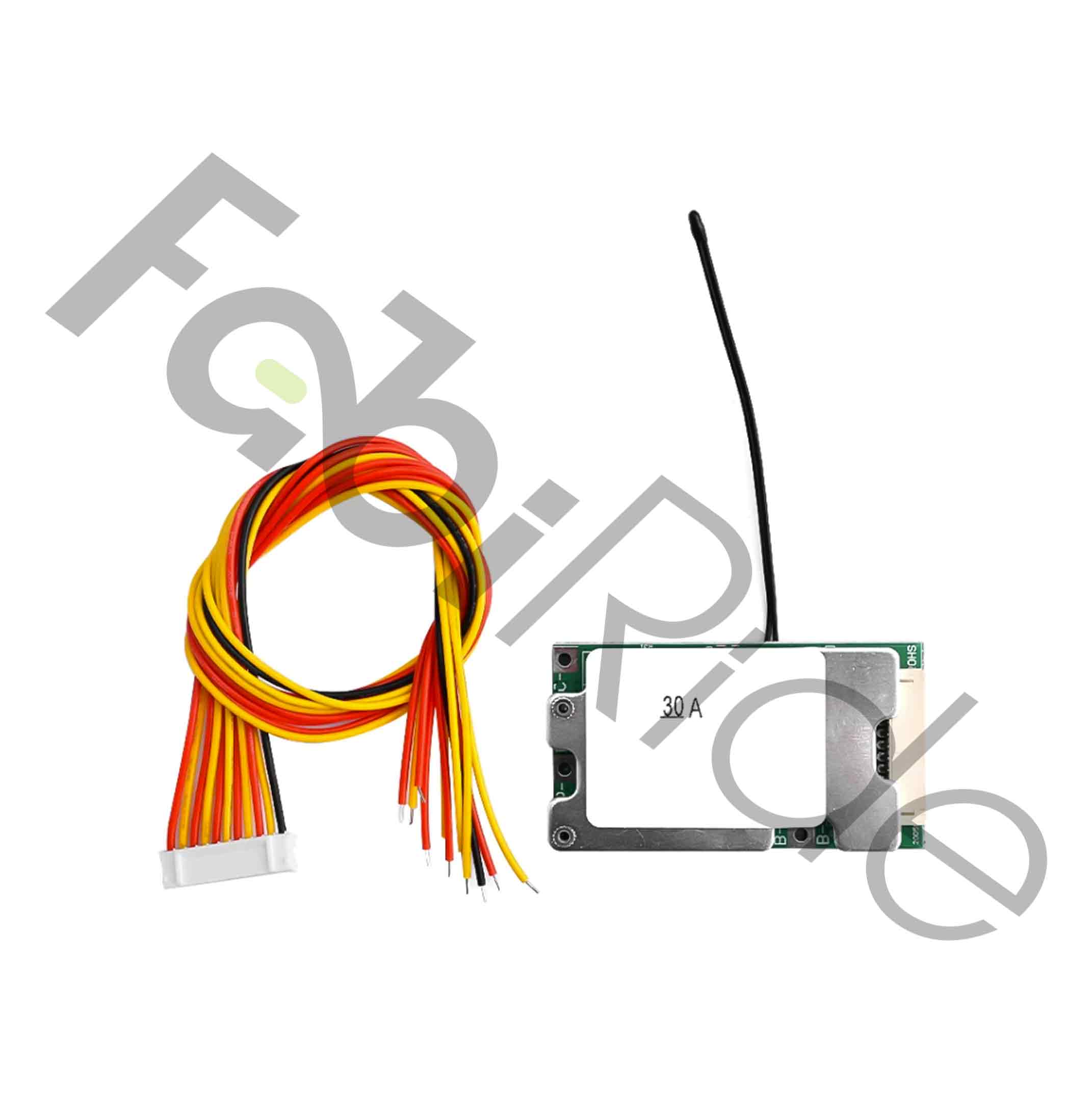

Naudokite teisingą jungimo schemą: B-, P-/C- ir balansavimo laidų seką B1-B10. Pirmiausia prijunkite balansavimo laidus pagal elementų seką. Tik tuomet junkite pagrindinius gnybtus.

Venkite trumpalaikių atsitiktinių jungimų montuodami. Taip pat naudokite pakankamo skerspjūvio laidus – prie 30 A srovės plonas laidas kaista. Rekomenduojama integruoti saugiklį bei laikytis IP ir aušinimo reikalavimų.

Kodėl rinktis BMS 10S 36V 30A?

Ši plokštė sujungia keturias apsaugas ir balansavimą viename 64 × 35 mm module. Dėl to ji telpa ten, kur didesnės plokštės netelpa – siauruose paspirtukų vamzdžiuose ir dviračių rėmo laikikliuose.

30 A riba yra aukštesnė nei įprastų 15-20 A klasės 36 V plokščių. Todėl ji tinka galingesniems 36 V varikliams, kurie trumpam ima didesnę srovę.

Balansavimas veikia visoms 10 grupėms, ne tik daliai jų. Tačiau verta žinoti: pasyvusis balansavimas nesuremontuos stipriai nesutampančio ar pažeisto paketo – jis palaiko tvarkingo paketo pusiausvyrą.

DUK

Ar BMS 10S 36V 30A tinka 36 V (10S) Li-ion paketui?

• Taip, plokštė skirta 10S Li-ion ir Li-Po paketams.
• Vardinė paketo įtampa – 36 V, pilnai įkrauto – 42,0 V.
• Elementų grupių skaičius turi būti tiksliai 10.

Kokia maksimali iškrovos srovė?

• Iki 30 A nuolatinės iškrovos srovės.
• Reali riba priklauso nuo konkretaus varianto, laidų skerspjūvio ir aušinimo.
• Prie didelių srovių būtina užtikrinti šilumos nuvedimą.

Ar ši plokštė balansuoja celes?

• Taip, veikia pasyvusis balansavimas.
• Grupių įtampos lyginamos įkrovimo metu, artėjant prie pilnos įkrovos.
• Balansavimo srovė priklauso nuo versijos.

Kokiems transportui ir projektams skirta ši plokštė?

• 36 V elektriniams dviračiams.
• 36 V elektriniams paspirtukams.
• Savarankiškos gamybos 36 V akumuliatorių projektams.

Ar tinka LiFePO4 arba 48 V paketui?

• Ne – plokštė skirta tik Li-ion ir Li-Po chemijai.
• 10S LiFePO4 paketas turi kitą įtampų diapazoną ir jam ši plokštė netinka.
• 13S 48 V paketams reikia kitos konfigūracijos plokštės.

Kokia teisinga jungimo tvarka?

• Pirmiausia jungiami balansavimo laidai B1-B10 pagal elementų seką.
• Tik po to jungiami pagrindiniai B- ir P-/C- gnybtai.
• Neteisinga seka gali sugadinti plokštę.

Kokie plokštės matmenys?

• 64 × 35 mm.
• Toks dydis leidžia montuoti plokštę siauruose 36 V akumuliatoriaus korpusuose.

Ar plokštė padidina akumuliatoriaus talpą ar galią?

• Ne – ji neveikia paketo talpos (Ah) ar nuvažiuojamo atstumo.
• Jos funkcija – apsauga ir balansavimas.
• Tvarkinga apsauga padeda prailginti elementų tarnavimo laiką.

BMS 10S 36V 30A yra pagrindinis 36 V akumuliatoriaus saugumo elementas. Renkant naują paketą ar keičiant seną apsaugos plokštę, tiksliai atitinkanti 10S konfigūracija ir 30 A srovės riba užtikrina, kad elementai dirbtų jiems numatytose ribose.
