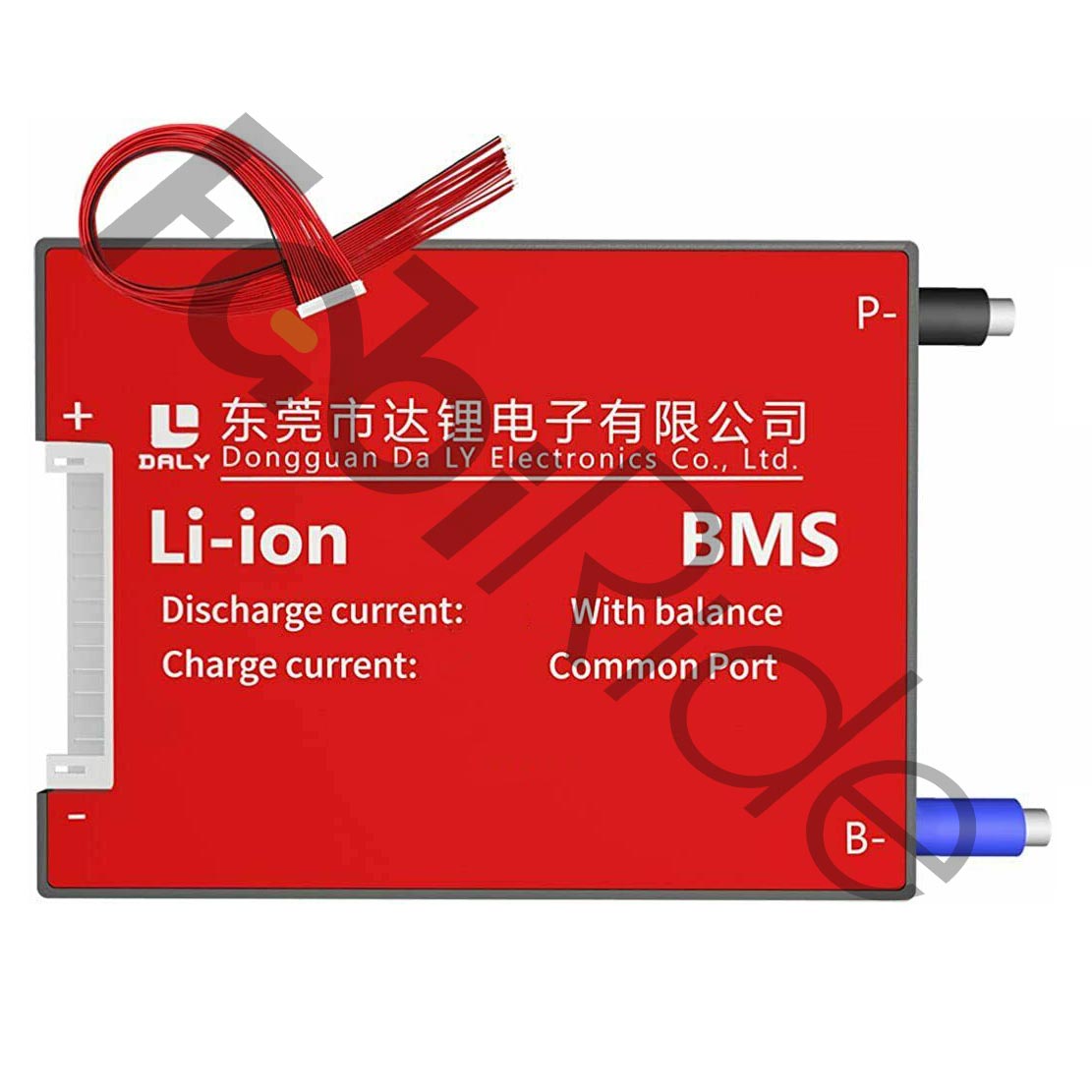

BMS 13S 48V 40A apsaugos plokštė su celių balansavimu Li-ion paketams

BMS 13S 48V 40A yra baterijos valdymo sistemos (Battery Management System) apsaugos plokštė, skirta 13S ličio jonų (Li-ion) paketams elektriniuose dviračiuose, elektriniuose paspirtukuose, lengvosiose elektrinėse transporto priemonėse ir savarankiškai surenkamuose (DIY) 48 V paketuose. Ji palaiko 13 nuosekliai sujungtų celių grupių, iki 40 A nuolatinę iškrovos srovę ir pasyvųjį celių balansavimą.

Ši plokštė montuojama baterijos paketo viduje. Ji nėra akumuliatorius, įkroviklis ar variklio valdiklis. Todėl ji pati energijos nekaupia ir netiekia – ji stebi celių įtampas ir nutraukia grandinę pasiekus nustatytus slenksčius.

Vardinė paketo įtampa – 48 V, pilnos įkrovos įtampa – ~54,6 V (13 × 4,20 V/celei). Dėl to plokštė tinka Li-ion, NMC ir NCA chemijoms. Taip pat ji dirba su standartiniu 54,6 V 13S įkrovikliu.

Privalumai ir pranašumai

• Pasyvusis celių balansavimas – išlygina 13 celių grupių įtampas įkrovimo metu.
• Didesnė reali talpa – subalansuotos celės leidžia išnaudoti daugiau paketo talpos.
• Apsauga nuo perkrovos – nutraukia įkrovimą pasiekus nustatytą viršutinį slenkstį.
• Apsauga nuo per gilios iškrovos – saugo celes nuo nukritimo žemiau leistinos įtampos.
• Iki 40 A nuolatinė iškrovos srovė – stabilus veikimas kasdienėmis apkrovomis.
• 13S konfigūracija – tiesiogiai atitinka standartinę 48 V sistemą.
• Bendro išvado (common port) schema – viena C- jungtis įkrovimui ir iškrovimui, todėl instaliacija paprastesnė.
• Kompaktiškas korpusas – telpa į siaurus savadarbius baterijos paketus.

Kam skirtas šis produktas?

Ši BMS 13S 48V 40A skirta 48 V sistemoms: elektriniams dviračiams, elektriniams paspirtukams ir kitoms lengvosioms elektrinėms transporto priemonėms. Taip pat ji naudojama 48 V DIY baterijų paketuose, kuriuos meistrai surenka iš 18650 ar 21700 celių.

Chemijos suderinamumas apibrėžtas aiškiai: Li-ion, NMC ir NCA celės, kurių pilnos įkrovos įtampa yra 4,20 V. Dėl to plokštė netinka LiFePO4 paketams – 48 V LiFePO4 sistema yra 16S ir įkraunama iki 58,4 V. Taip pat ji netinka LTO celėms.

Produktas skirtas akumuliatorių gamybai ir remontui. Visų pirma jį renkasi dirbtuvės, kurios atnaujina senus 48 V paketus, ir entuziastai, statantys naują paketą nuo nulio.

Techninės specifikacijos

Montavimo gairės

1. Tiksliai prijunkite balansavimo laidų pynę prie B-, B1…B13 pagal celių seką.
2. Naudokite tinkamo skerspjūvio laidus, pritaikytus iki 40 A apkrovoms.
3. Pirmą paleidimą atlikite su saugikliu ir patikrinkite visų celių įtampas.
4. Laikykitės gamintojo nurodytų įtampos slenksčių ir poliškumo.

Kodėl rinktis BMS 13S 48V 40A?

Ši plokštė sujungia tris dalykus viename: 13S konfigūraciją, 40 A darbinę iškrovą ir pasyvųjį balansavimą. Dėl to ji tinka realioms 48 V važiavimo apkrovoms, o ne tik lengviems režimams.

Balansavimas veikia kiekvieno įkrovimo metu. Jis išlygina atskirų celių grupių įtampas ir mažina paketo nusidėvėjimo skirtumus. Todėl paketo tarnavimo laikas ilgėja, o reali talpa išlieka artimesnė projektinei.

Bendro išvado schema reiškia, kad įkrovimo ir iškrovimo srovė eina per tuos pačius MOSFET tranzistorius. Tai supaprastina laidų pynę savadarbiame pakete – reikia tik dviejų galios taškų: B- ir C-.

DUK

Ar BMS 13S 48V 40A tinka 54,6 V įkrovikliui?

• Taip, tai standartinis 13S Li-ion įkroviklio lygis.
• Pilnos įkrovos įtampa – ~54,6 V (13 × 4,20 V).
• Įkroviklis nėra šio produkto dalis.

Ar ši BMS turi apsaugą nuo trumpojo jungimo?

• Ši versija nurodo apsaugas nuo perkrovos ir nuo per gilios iškrovos.
• Dėl apsaugos nuo trumpojo jungimo teiraukitės apie konkrečią modifikaciją.

Kokioms transporto priemonėms skirta ši BMS?

• Elektriniams dviračiams su 48 V paketais.
• Elektriniams paspirtukams su 48 V paketais.
• Lengvosioms elektrinėms transporto priemonėms.
• Savarankiškai surenkamiems (DIY) 48 V paketams.

Ar BMS 13S 48V 40A tinka LiFePO4 celėms?

• Ne – plokštė skaičiuota 4,20 V/celei chemijoms.
• Tinka Li-ion, NMC ir NCA celėms.
• 48 V LiFePO4 paketas yra 16S ir reikalauja kitos plokštės.

Ką reiškia 40 A šioje BMS?

• Tai nuolatinė darbinė iškrovos srovė.
• Laidų skerspjūvis turi būti parinktas 40 A apkrovai.

Kaip prijungti balansavimo laidus?

• Balansavimo pynė jungiama prie išvadų B-, B1…B13.
• Eiliškumas turi tiksliai atitikti celių grupių seką.
• Prieš pirmą paleidimą patikrinkite kiekvienos celių grupės įtampą.

Ar tai akumuliatorius arba variklio valdiklis?

• Ne – tai apsaugos plokštė, montuojama baterijos paketo viduje.
• Ji nekaupia energijos ir nevaldo variklio.
• Ji stebi celių įtampas ir riboja srovę iki 40 A.

Kaip veikia pasyvusis balansavimas?

• Įkrovimo metu perteklinė aukščiausių celių energija išsklaidoma šiluma.
• Taip išlyginamos 13 celių grupių įtampos.
• Balansavimas nesuteikia paketui papildomos talpos.

BMS 13S 48V 40A yra pagrindinis 48 V Li-ion paketo apsaugos elementas. Su tinkamo skerspjūvio laidais ir teisingai prijungta balansavimo pyne ji užtikrina stabilų darbą iki 40 A apkrovų.
