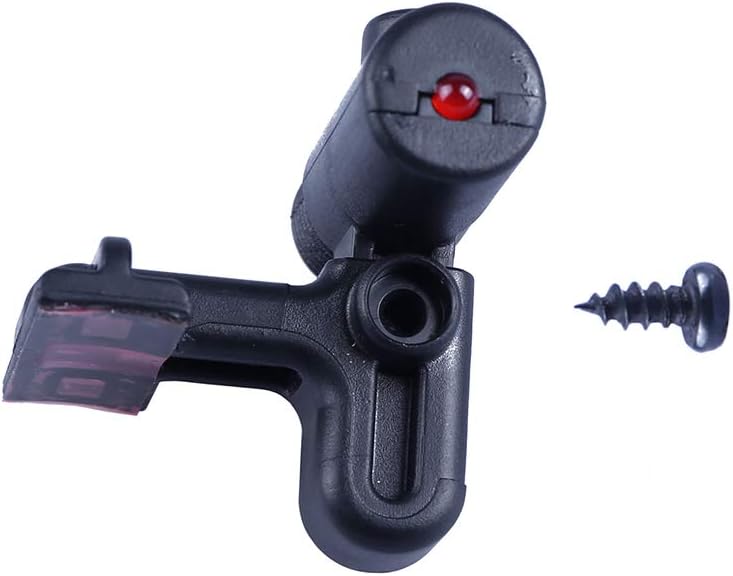

Bafang greičio jutiklis – originalus jutiklis 250W-1000W varikliams

Bafang greičio jutiklis yra originali elektrinio dviračio pavaros sistemos elektroninė dalis, skirta visiems Bafang 250W, 350W, 500W, 750W ir 1000W varikliams. Jutiklis siunčia 1 impulsą per rato apsisukimą, veikia esant 4,2-5,5 V DC įėjimo įtampai ir turi 4 mm jutimo atstumą iki magneto. Laido ilgis – 80 mm, jungties tipas – M3.10.

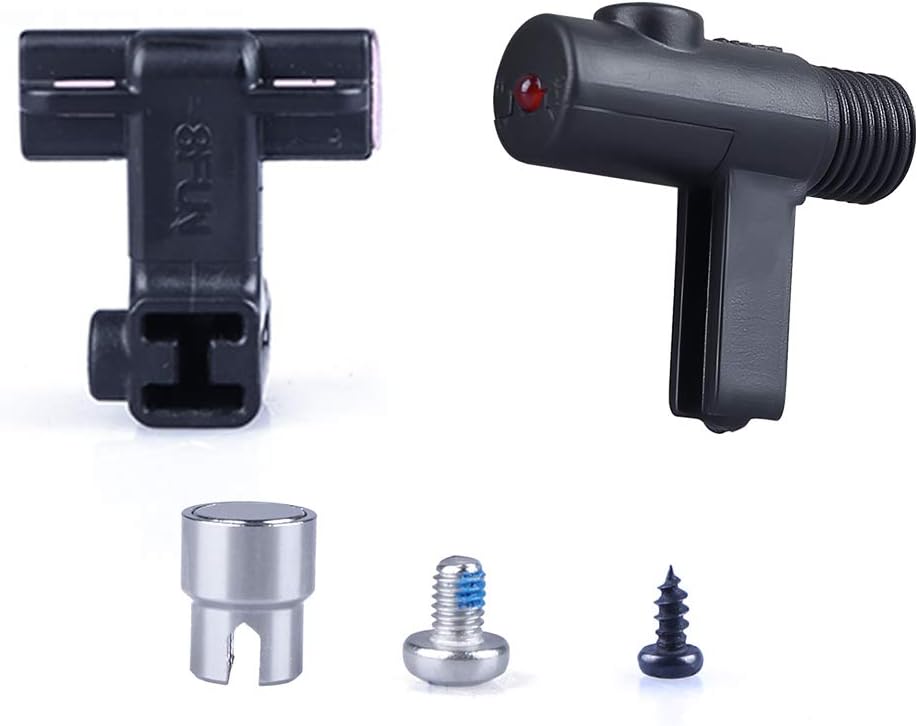

Šis greičio jutiklis (speed sensor) perduoda impulsus valdikliui, todėl ekranas rodo tikslų greitį. Be to, būtent pagal šiuos impulsus sistema skaičiuoja mynimo pagalbos (PAS) greičio ribojimą. Jutiklis tvirtinamas prie rėmo, o magnetas – ant galinio rato stipino.

Dalis tinka tiek centriniams varikliams, tiek stebulės varikliams iš Bafang perdirbimo (konversijos) rinkinių. Todėl ji naudojama ir kaip atsarginė dalis, ir surenkant naują sistemą.

Privalumai ir pranašumai

• Suderinamumas su visa Bafang linija – veikia su 250W, 350W, 500W, 750W ir 1000W varikliais.
• 1 impulsas per apsisukimą – aiškus signalas valdikliui kiekvieną rato apsisukimą.
• Plati įėjimo įtampos riba 4,2-5,5 V DC – jutiklis maitinamas tiesiai iš Bafang valdiklio.
• Darbinė temperatūra nuo -20 °C iki 45 °C – tinka važiavimui ir šaltuoju sezonu.
• 4 mm jutimo atstumas – magnetas aptinkamas stabiliai be tikslaus reguliavimo.
• M3.10 tipo jungtis – prisijungia prie standartinės Bafang laidų pynės be adapterių.
• 80 mm laidas – kompaktiškas montavimas prie galinės rėmo dalies.
• Originali Bafang dalis – tokia pati, kokia montuojama gamykloje.

Kam skirtas šis produktas?

Jutiklis skirtas elektriniams dviračiams su Bafang 250W, Bafang 350W, Bafang 500W, Bafang 750W ir Bafang 1000W varikliais. Tai apima ir centrinius, ir stebulinius Bafang variklius.

Dalį renkasi važiuotojai, kurių ekrane dingo greičio rodmuo arba mynimo pagalba nustojo veikti tolygiai. Taip pat ji reikalinga surenkant Bafang perdirbimo rinkinį, kai originalus jutiklis pažeistas arba pamestas.

Jutiklis netinka kitų gamintojų sistemoms. Jis skirtas tik Bafang valdikliams, nes maitinimas ir impulsų signalas atitinka Bafang laidų pynės standartą.

Techninės specifikacijos

Kodėl rinktis Bafang greičio jutiklį?

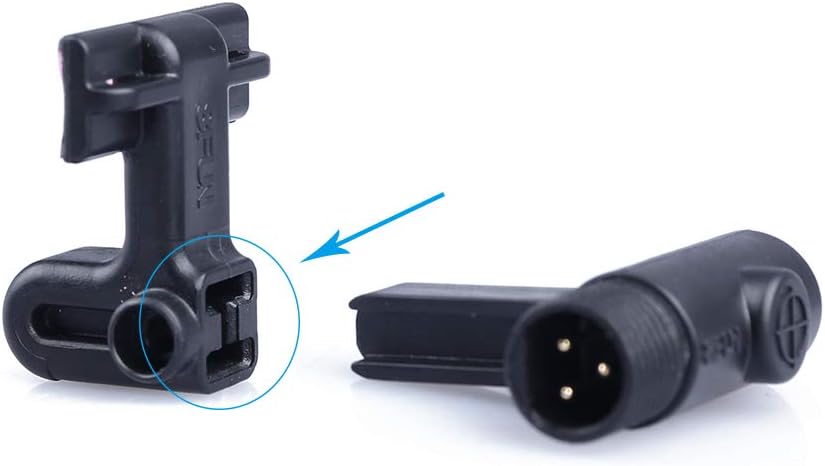

Tai originali Bafang dalis su M3.10 jungtimi, todėl laidų pynės perlitavimas nereikalingas. Jungtis prisijungia tiesiogiai prie Bafang valdiklio.

Deklaruotas 4 mm jutimo atstumas nurodo tikslų tarpą tarp jutiklio ir magneto. Dėl to montuojant nereikia spėlioti – pakanka išlaikyti šį tarpą, ir greičio rodmuo išlieka stabilus.

Greičio tikslumas priklauso nuo dviejų dalykų: išlaikyto 4 mm tarpo ir teisingai ekrane nustatyto rato dydžio. Todėl po montavimo verta patikrinti rato dydžio nustatymą valdymo pultelyje.

DUK

Su kokiais Bafang varikliais veikia šis greičio jutiklis?

• Tinka Bafang 250W, 350W, 500W, 750W ir 1000W varikliams.
• Veikia tiek su centriniais, tiek su stebuliniais Bafang varikliais.
• Skirtas tik Bafang sistemoms – kitų gamintojų valdikliams nepritaikytas.

Kuo greičio jutiklis skiriasi nuo kadencijos jutiklio?

• Bafang greičio jutiklis matuoja rato apsisukimus – 1 impulsas per apsisukimą.
• Kadencijos (mynimo dažnio) jutiklis matuoja pedalų sukimą, ne rato greitį.
• Šios dalys nėra tarpusavyje keičiamos.

Kokia įtampa maitinamas šis jutiklis?

• Įėjimo įtampa – 4,2-5,5 V DC.
• Maitinimas ateina tiesiai iš Bafang valdiklio per M3.10 jungtį.
• Atskiro maitinimo šaltinio nereikia.

Kokiu atstumu nuo magneto turi būti sumontuotas jutiklis?

• Jutimo atstumas – 4 mm tarp jutiklio ir magneto.
• Magnetas tvirtinamas ant galinio rato stipino.
• Jutiklis tvirtinamas prie rėmo, ties magneto praėjimo linija.

Kokioje temperatūroje veikia Bafang greičio jutiklis?

• Darbinė temperatūra – nuo -20 °C iki 45 °C.
• Ši riba apima ir žiemos, ir vasaros sezoną.

Kokio ilgio yra jutiklio laidas?

• Laido ilgis – 80 mm.
• Laidas baigiasi M3.10 tipo jungtimi.
• Ilgis pritaikytas jungimui prie Bafang laidų pynės galinėje rėmo dalyje.

Kodėl ekrane rodomas neteisingas greitis?

• Greičio skaičiavimas priklauso nuo ekrane nustatyto rato dydžio.
• Taip pat būtina išlaikyti 4 mm tarpą tarp jutiklio ir magneto.
• Jutiklis siunčia 1 impulsą per apsisukimą – likusį skaičiavimą atlieka valdiklis.

Ar tai originali Bafang dalis?

• Taip, tai originalus Bafang greičio jutiklis.
• Specifikacijos atitinka gamyklinę dalį: 1 impulsas per apsisukimą, 4,2-5,5 V DC, M3.10 jungtis.

Bafang greičio jutiklis yra pagrindinė dalis, be kurios valdiklis negauna duomenų apie rato apsisukimus. Todėl jį verta turėti kaip atsarginę dalį kiekvienam elektriniam dviračiui su Bafang varikliu.
