Įtampos keitiklis 2V-24V į 2V-28V 2A Step-UP (boost) modulis

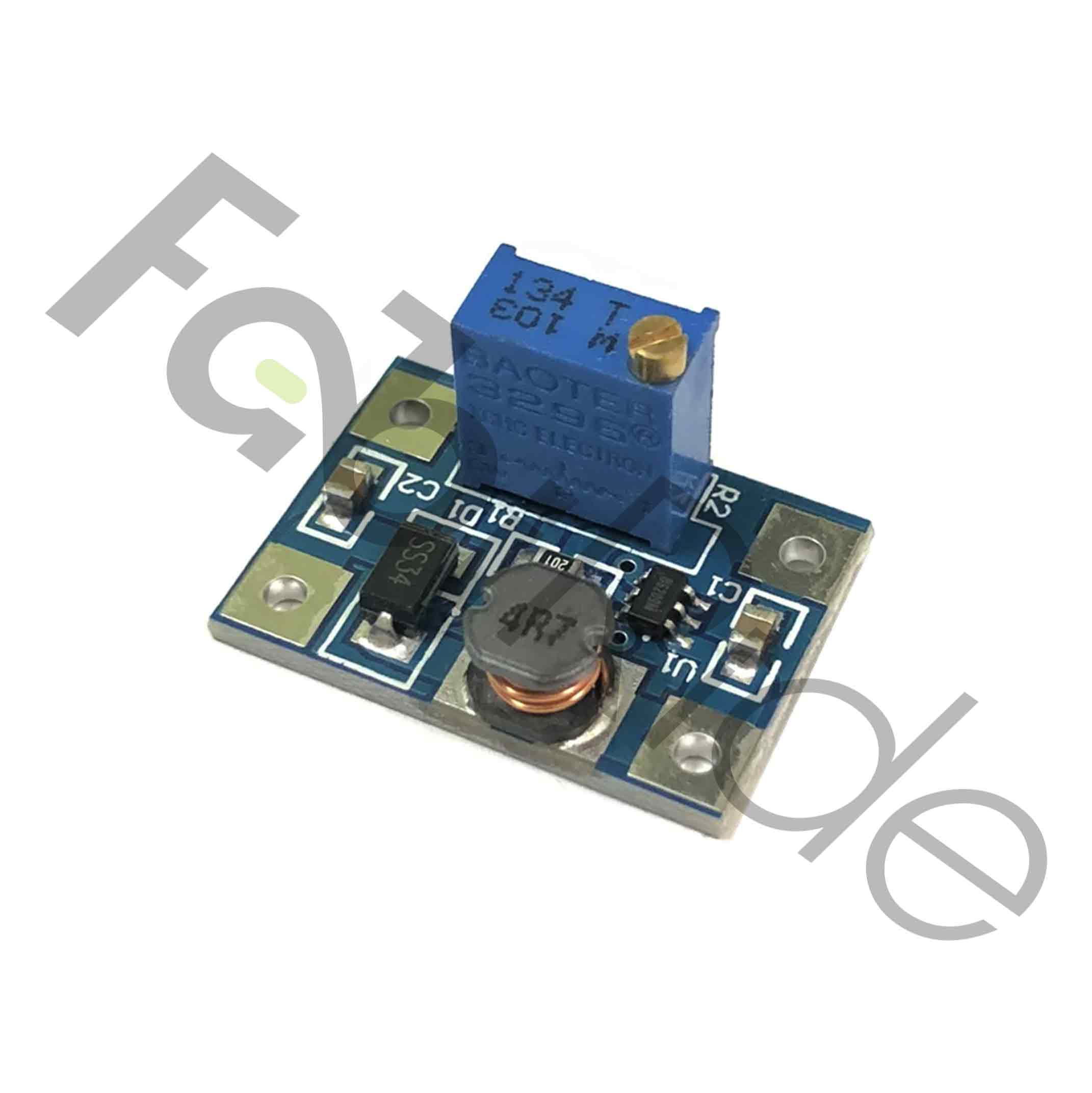

Įtampos keitiklis 2V – 24V į 2V – 28V 2A Step-UP yra reguliuojamas DC-DC įtampos kėliklis (angl. step-up / boost), skirtas LED juostoms, jutikliams, mikrovaldikliams, ryšio moduliams ir audio moduliams maitinti. Modulis priima 2-24 V DC įėjimo įtampą ir pakelia ją iki 2-28 V DC. Maksimali išėjimo srovė – 2 A. Išėjimo įtampa nustatoma potenciometru plokštėje.

Keitiklis naudojamas ten, kur turimas maitinimo šaltinis duoda per žemą įtampą. Pavyzdžiui, iš 3,7 V ličio jonų (Li-ion) akumuliatoriaus galima gauti stabilius 12 V. Taip pat tinka NiMH ir švino rūgštiniams akumuliatorių paketams bei USB įtampos kėlimo scenarijams. Dėl to modulis dažnai naudojamas prototipavimo (DIY) darbuose, telemetrijos ir e-mobilumo aksesuarų projektuose.

Tai impulsinis (jungiklinis) įtampos keitiklis, o ne įkroviklis. Jis palaiko nustatytą išėjimo įtampą, tačiau neturi įkrovimo algoritmo. Veikimo kryptis viena: įtampa tik keliama aukštyn.

Privalumai ir pranašumai

• Platus įėjimo diapazonas 2-24 V – veikia jau nuo 2 V, todėl tinka mažiems Li-ion, NiMH ir švino rūgštiniams akumuliatorių paketams.
• Reguliuojama išėjimo įtampa 2-28 V – nustatoma potenciometru, be jokio lituoklio ar papildomų rezistorių keitimo.
• Iki 2 A išėjimo srovė – pakanka daugumai 5-24 V elektronikos mazgų ir LED sprendimų.

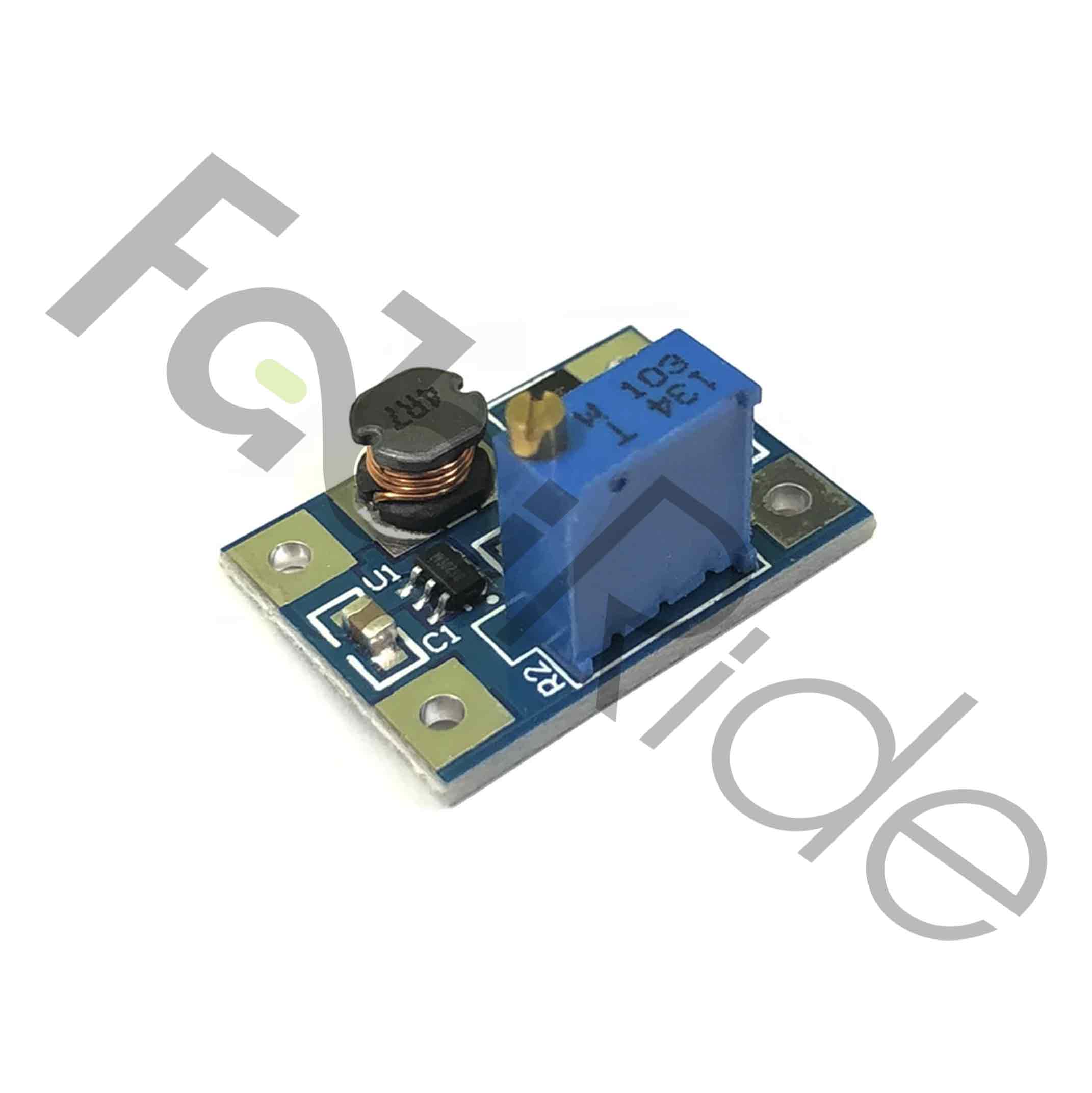

• Kompaktiška plokštė – modulis telpa į siaurus korpusus ir prototipų dėžutes.
• Impulsinis veikimas – naudingumo koeficientas didesnis nei linijinių stabilizatorių, todėl mažiau energijos virsta šiluma.
• Vienas reguliavimo taškas – įtampa nustatoma be apkrovos, o paskui prijungiama apkrova.
• Universalus pritaikymas – nuo LED juostų iki matuoklių, ventiliatorių ir laboratorinių maitinimo eksperimentų.
• Tiesioginis 24 V rezultatas – reguliavimo ribos siekia 28 V, todėl 24 V įrenginiai maitinami su atsarga.

Kam skirtas šis produktas?

Šis Step-UP keitiklis skirtas LED ir LED juostoms (naudojant srovei tinkamą rezistorių arba LED tvarkyklę), mikrovaldikliams, jutikliams ir ryšio moduliams, dirbantiems 5 V, 12 V arba 24 V įtampa.

Taip pat tinka audio ir mažos galios įrangai, matuokliams bei ventiliatoriams. Modulis naudojamas laboratoriniuose ir prototipų maitinimo eksperimentuose, kur reikia greitai gauti norimą įtampą iš turimo akumuliatoriaus.

Elektronikos mėgėjams ir inžinieriams keitiklis pravers prototipams (DIY), e-mobilumo aksesuarams ir telemetrijos mazgams. Maitinimo šaltiniu gali būti Li-ion, NiMH arba švino rūgštinis akumuliatorius, taip pat USB šaltinis.

Techninės specifikacijos

Montavimo patarimai

1. Pirmiausia nustatykite išėjimo įtampą be apkrovos, tik tada prijunkite apkrovą.

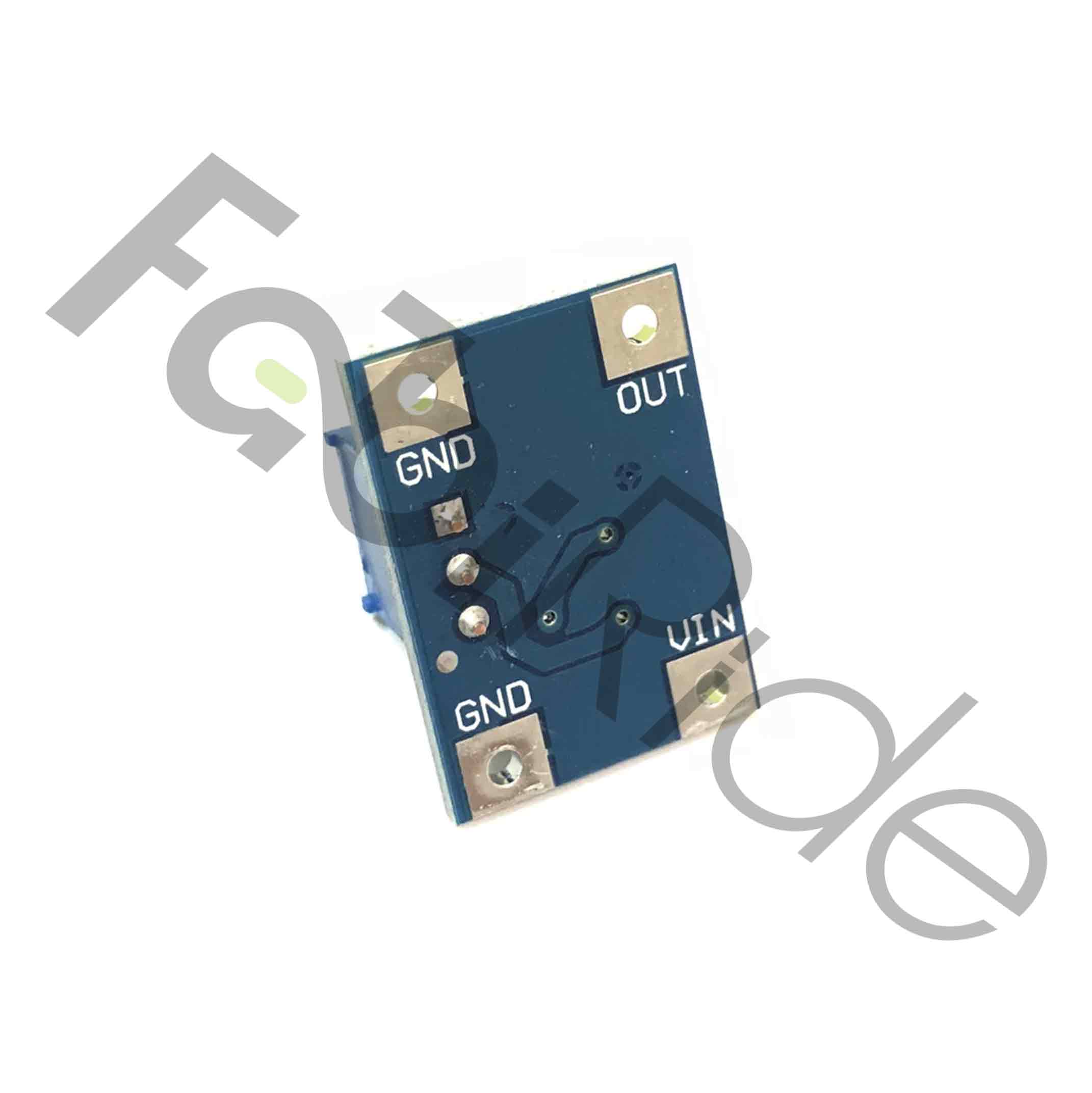

2. Griežtai laikykitės poliškumo prijungdami įėjimo ir išėjimo laidus.
3. Įėjimo grandinėje naudokite saugiklį, pavyzdžiui, 2-3 A.
4. Užtikrinkite vėsinimą – dirbant arti 2 A šilumos sklaida tampa svarbi.
5. Naudokite pakankamo skerspjūvio laidus, ypač esant žemai įėjimo įtampai.

Kodėl rinktis šį Step-UP keitiklį?

Pagrindinis pranašumas – veikimas jau nuo 2 V. Daugelis keitiklių reikalauja bent 4-5 V įėjimo, todėl išsikrovusio elemento įtampos nebeužtenka. Dėl to šis modulis tinka scenarijams su viena ličio jonų cele arba keliais NiMH elementais.

Antra, 28 V viršutinė riba peržengia įprastą 24 V poreikį. Todėl 24 V įrangą galima maitinti su nedidele atsarga, kompensuojant laidų nuostolius.

Trečia, įtampa keičiama vienu potenciometru. Nereikia perlituoti rezistorių ar keisti modulio – tas pats keitiklis tinka 5 V, 12 V ir 24 V uždaviniams.

DUK

Ar galima pakelti 5 V į 12 V esant 1 A apkrovai?

• Taip, jei įėjimo šaltinis pajėgus tiekti pakankamą galią.
• Skaičiavimas: P ≈ Uin × Iin > Uout × Iout / naudingumo koeficientas.
• Esant žemai įėjimo įtampai, srovė įėjime bus didesnė nei išėjime.

Ar šis keitiklis tinka 24 V išėjimui?

• Taip, išėjimo įtampa nustatoma iki 28 V.
• Apkrova neturi viršyti 2 A išėjimo srovės.
• Reikia įsitikinti, kad įėjimo šaltinio galia atitinka poreikį.

Ar šiuo moduliu galima įkrauti akumuliatorių?

• Ne – tai įtampos keitiklis, ne įkroviklis.
• Modulis neturi įkrovimo algoritmo ir srovės ribojimo.
• Akumuliatorių įkrovimui reikalingas specialus įkroviklis.

Ar keitiklis gali sumažinti įtampą?

• Ne, tai Step-UP (boost) tipo modulis – įtampa tik keliama.
• Išėjimo įtampa negali būti žemesnė už įėjimo įtampą.
• Įtampai mažinti reikalingas žeminantis (step-down) keitiklis.

Kaip nustatoma išėjimo įtampa?

• Įtampa nustatoma sukant plokštėje esantį potenciometrą.
• Reguliavimo ribos: 2-28 V DC.
• Nustatymas atliekamas be apkrovos, matuojant įtampą voltmetru.

Ar visada gausiu 2 A išėjimo srovę?

• 2 A yra maksimali išėjimo srovė palankiomis sąlygomis.
• Reali srovė mažėja didėjant skirtumui tarp įėjimo ir išėjimo įtampos.
• Esant žemai įėjimo įtampai, įėjimo srovė smarkiai išauga.

Ar reikia papildomo saugiklio?

• Taip, įėjimo grandinėje rekomenduojamas 2-3 A saugiklis.
• Apsaugų komplektas priklauso nuo gamybos partijos.
• Saugiklis apsaugo maitinimo šaltinį klaidingo prijungimo atveju.

Ar galima maitinti LED juostą?

• Taip, naudojant srovei tinkamą rezistorių arba LED tvarkyklę.
• Juostos suvartojama srovė neturi viršyti 2 A.
• Tinka 5 V, 12 V ir 24 V LED juostoms.

Šis 2V-24V į 2V-28V 2A Step-UP keitiklis yra pagrindinis maitinimo mazgas, kai iš žemos akumuliatoriaus įtampos reikia stabilios aukštesnės įtampos. Nustatykite reikiamus voltus potenciometru, prijunkite apkrovą iki 2 A ir maitinkite savo LED, jutiklių ar mikrovaldiklių grandines.
