KT 36/48V 1000W variklio valdiklis su LCD3 ekranu elektriniams dviračiams

KT 36/48V 1000W valdiklis su LCD3 ekranu yra trifazis BLDC variklio valdiklis (motor controller), skirtas elektriniams dviračiams, elektriniams paspirtukams ir kitoms lengvosioms elektrinėms transporto priemonėms. Jis veikia su 36 V arba 48 V akumuliatoriaus sistemomis ir iki 1000 W vardinės galios varikliais. Didžiausia srovė – 22 A.

Valdiklis sukurtas ant KT (Kunteng) platformos. Komplekte pateikiamas LCD3 ekranas su laikikliu, tvirtinamas prie vairo. Todėl greitis, rida, akumuliatoriaus įtampa ir asistavimo lygis matomi vienoje vietoje. Ekranas jungiasi prie valdiklio KT protokolu.

Valdiklis suderinamas su trifaziais bešepetėliais (BLDC) varikliais. Tai apima galinės ir priekinės stebulės variklius bei kitas BLDC konfigūracijas. Be to, valdiklis palaiko PAS pedalų asistavimo sistemą ir pasirenkamą akceleratoriaus rankenėlę.

Privalumai ir pranašumai

• Dviguba įtampa 36 V / 48 V – tas pats valdiklis tinka abiejų tipų akumuliatoriams.
• Galia iki 1000 W – vardinė riba; pikinės vertės priklauso nuo akumuliatoriaus ir variklio.
• 3 / 5 / 9 asistavimo pakopos – pasirenkate, kiek pakopų naudosite važiuodami.
• LCD3 ekranas su laikikliu – rodo greitį, ridą, įtampą ir asistavimo lygį.
• PAS pedalų asistavimo sistema – pagalba minant be akceleratoriaus rankenėlės.
• KT standartinės apsaugos – apsauga nuo viršįtampio, per žemos įtampos ir perkrovos.
• Sklandus startas ir moduliacija – patogiau važiuoti mieste ir bekelėje.
• Suderinamumas su trifaziais BLDC varikliais – galinės arba priekinės stebulės varikliai.

Kam skirtas šis produktas?

Šis KT valdiklis su LCD3 ekranu skirtas elektriniams dviračiams, elektriniams paspirtukams ir kitoms lengvosioms elektrinėms platformoms. Jis tinka transporto priemonėms su trifaziu BLDC varikliu – tiek galinės stebulės, tiek priekinės stebulės konfigūracijai.

Rinkinys naudojamas dviem pagrindiniais atvejais. Visų pirma, keičiant sugedusį valdiklį esamame elektriniame dviratyje. Be to, jis tinka perdarymo (konversijos) rinkiniams ir savarankiškoms konstrukcijoms, kur reikia 36 V arba 48 V valdymo iki 1000 W.

Prieš pirkdami įsitikinkite, kad jūsų sistema yra 36 V arba 48 V ir kad variklis yra trifazis BLDC. Taip pat atkreipkite dėmesį: 1000 W galia viršija ES 250 W pedalinio elektrinio dviračio ribą, todėl tokia transporto priemonė teisiškai prilyginama mopedui.

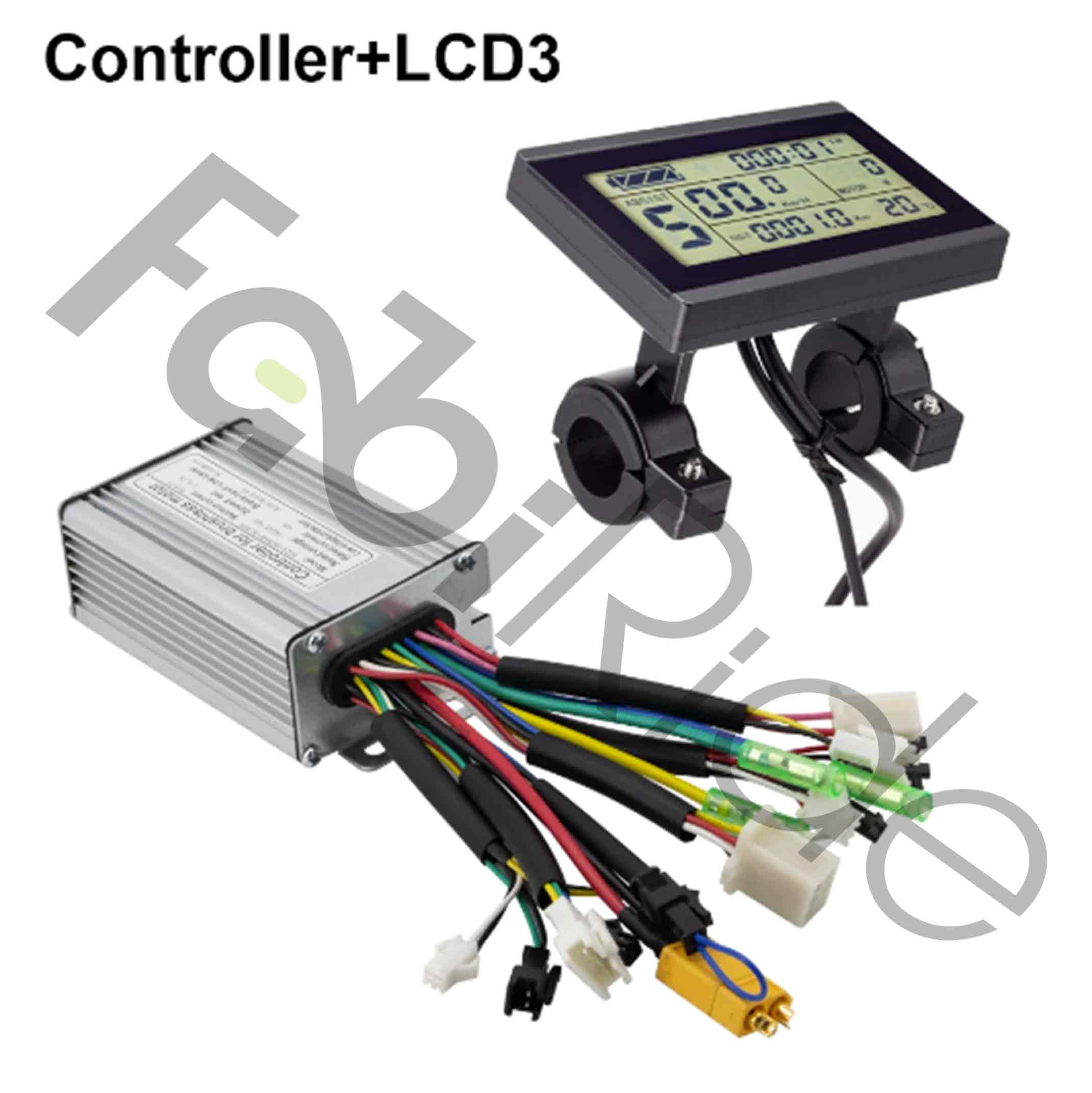

Kas yra pakuotėje?

• 1× KT variklio valdiklis (36/48 V, iki 1000 W, 22 A)
• 1× LCD3 ekranas su laikikliu

PAS jutiklis, akceleratoriaus rankenėlė, stabdžių rankenėlės su jutikliais ir kiti priedai užsakomi atskirai.

Techninės specifikacijos

Kodėl rinktis KT 36/48V 1000W valdiklį su LCD3 ekranu?

Valdiklis ir ekranas parduodami kaip suderinta pora. Dėl to nereikia atskirai ieškoti KT protokolą palaikančio ekrano. LCD3 turi atvirą parametrų meniu su P, C ir L nustatymais, todėl rato dydį, asistavimo elgseną ir akceleratoriaus veikimą galima keisti pačiam.

Antra – lankstumas važiuojant. Asistavimo pakopų skaičių pasirenkate iš 3, 5 arba 9 režimų. Tačiau to nereikia daryti kaskart – nustatymas išsaugomas.

Trečia – viena dalis dviem sistemoms. Tas pats valdiklis dirba tiek su 36 V, tiek su 48 V akumuliatoriumi, todėl tinka keičiant akumuliatorių į didesnės įtampos.

Montavimo patarimai

1. Patikrinkite akumuliatoriaus poliškumą ir jungčių suderinamumą.
2. LCD3 meniu nustatykite rato dydį, kad greičio rodmenys būtų tikslūs.
3. Jei naudojate PAS, sumontuokite jutiklį pagal rodyklę ir sukimosi kryptį.
4. Pirmuosius kilometrus patikrinkite temperatūrą ir jungčių suveržimą.

DUK

Ar KT valdiklis tinka ir 36 V, ir 48 V akumuliatoriams?

• Taip, valdiklis palaiko abi įtampas – 36 V ir 48 V.
• Įtampa parenkama automatiškai arba pagal LCD3 nustatymus.

Ar būtina akceleratoriaus rankenėlė?

• Ne, važiuoti galima vien PAS režimu.
• Taip pat galima derinti PAS ir akceleratoriaus rankenėlę.
• Akceleratoriaus rankenėlė yra pasirenkamas komponentas ir užsakoma atskirai.

Kokiems varikliams skirtas šis valdiklis?

• Trifaziams bešepetėliams BLDC varikliams.
• Tinka galinės stebulės ir priekinės stebulės varikliams.
• Vardinė galia – iki 1000 W, didžiausia srovė – 22 A.

Ar valdiklis tinka elektriniam paspirtukui?

• Taip, jei paspirtukas turi 36 V arba 48 V sistemą ir trifazį BLDC variklį.
• Valdiklis pritaikytas elektriniams dviračiams, paspirtukams ir kitoms lengvosioms elektrinėms platformoms.

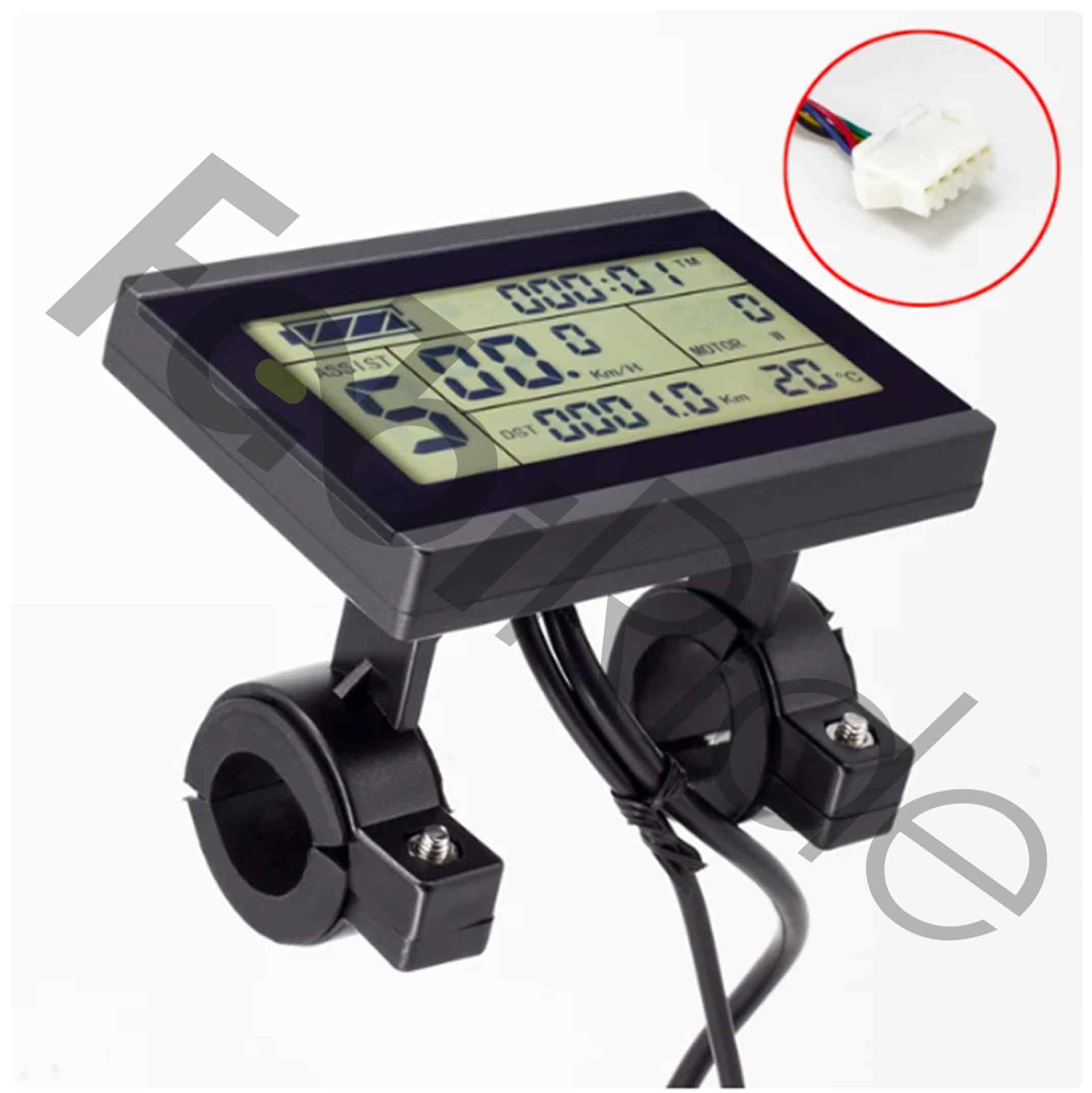

Ką rodo LCD3 ekranas?

• Greitį ir ridą.
• Akumuliatoriaus įtampą.
• Asistavimo lygį ir kitus rodmenis.
• Ekranas tvirtinamas prie vairo su komplekte esančiu laikikliu.

Kiek asistavimo pakopų galima naudoti?

• Galimi 3, 5 arba 9 pakopų režimai.
• Pakopų skaičių pasirenkate LCD3 nustatymuose pagal važiavimo poreikį.

Kokios apsaugos veikia šiame KT valdiklyje?

• Apsauga nuo viršįtampio.
• Apsauga nuo per žemos įtampos.
• Apsauga nuo perkrovos.

Ar PAS jutiklis ir stabdžių jutikliai įeina į komplektą?

• Ne, komplekte yra tik valdiklis ir LCD3 ekranas su laikikliu.
• PAS jutiklis, akceleratoriaus rankenėlė ir stabdžių rankenėlės su jutikliais užsakomi atskirai.

KT 36/48V 1000W valdiklis su LCD3 ekranu yra pagrindinis elektrinės pavaros komponentas – valdiklis ir ekranas viename komplekte, paruošti trifaziam BLDC varikliui iki 1000 W.
