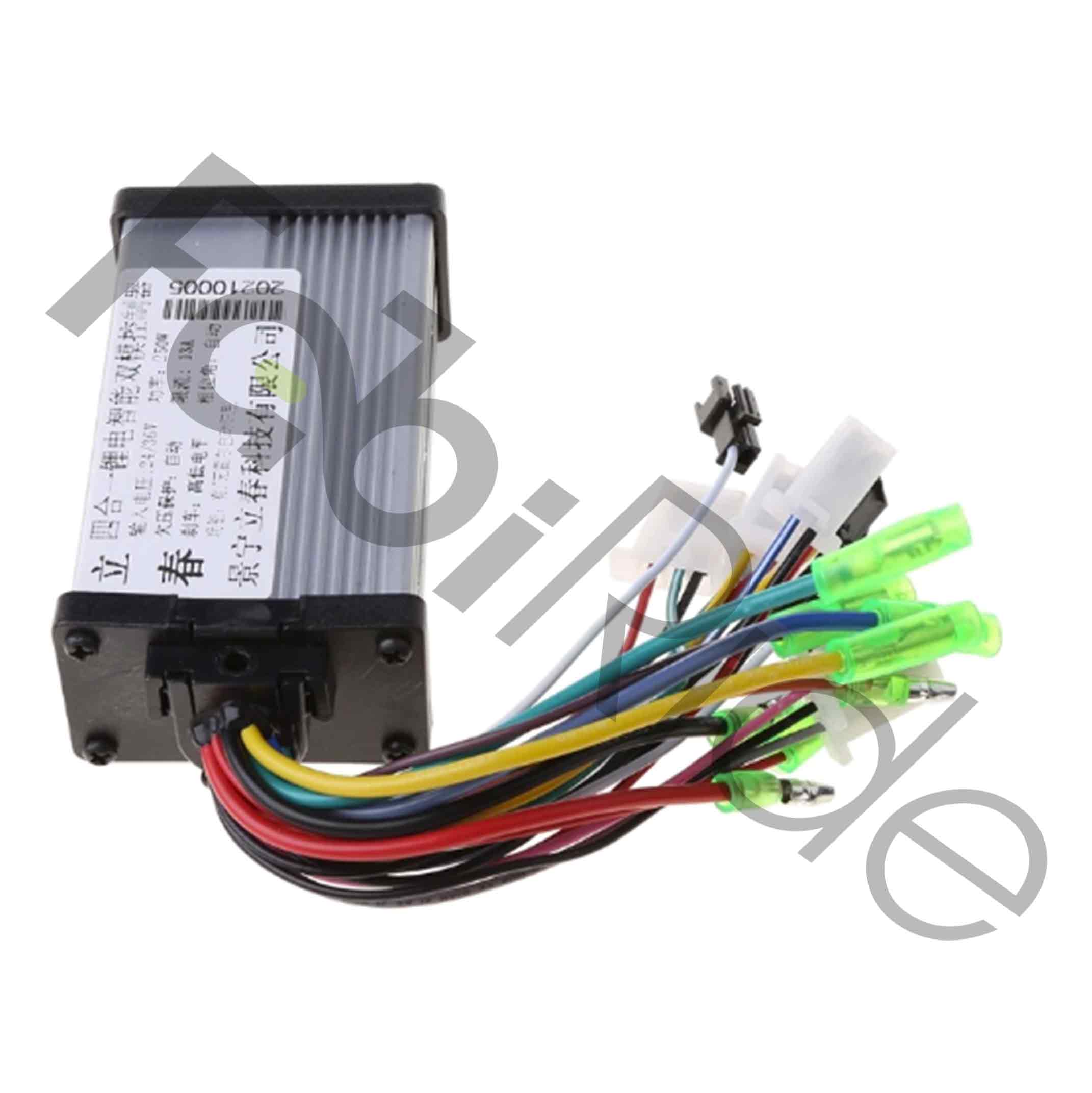

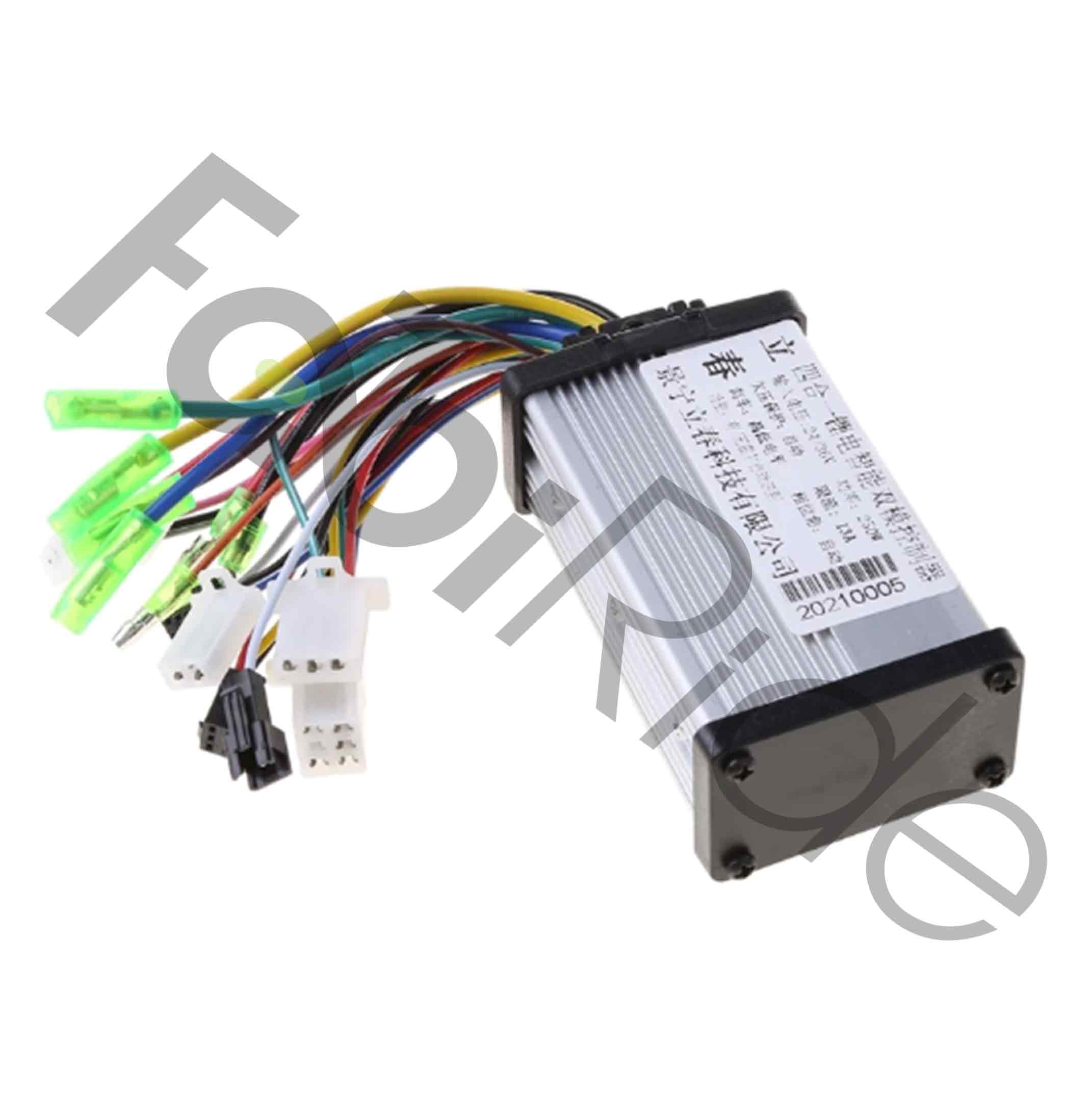

24V / 36V 250W trifazis BLDC variklio valdiklis su PAS ir Holo jutikliais

24V / 36V 250W trifazis BLDC variklio valdiklis yra elektroninis valdymo blokas, skirtas bešepetėliams nuolatinės srovės (BLDC) varikliams elektriniuose dviračiuose, elektriniuose paspirtukuose ir kitose lengvosiose elektrinėse transporto priemonėse. Jis dirba su 24 V ir 36 V ličio jonų, LiFePO₄ bei sandariomis švino rūgšties sistemomis. Nominali galia – 250 W, didžiausia fazinė srovė – 13 A, korpuso matmenys – 95 × 50 × 3 mm.

Valdiklis paverčia akumuliatoriaus nuolatinę įtampą į trifazę variklio maitinimo seką. Todėl jis tinka visiems 3 fazių BLDC varikliams iki 250 W. Veikia tiek su Holo jutikliais (3×), tiek be jų – bejutikliu režimu (sensorless).

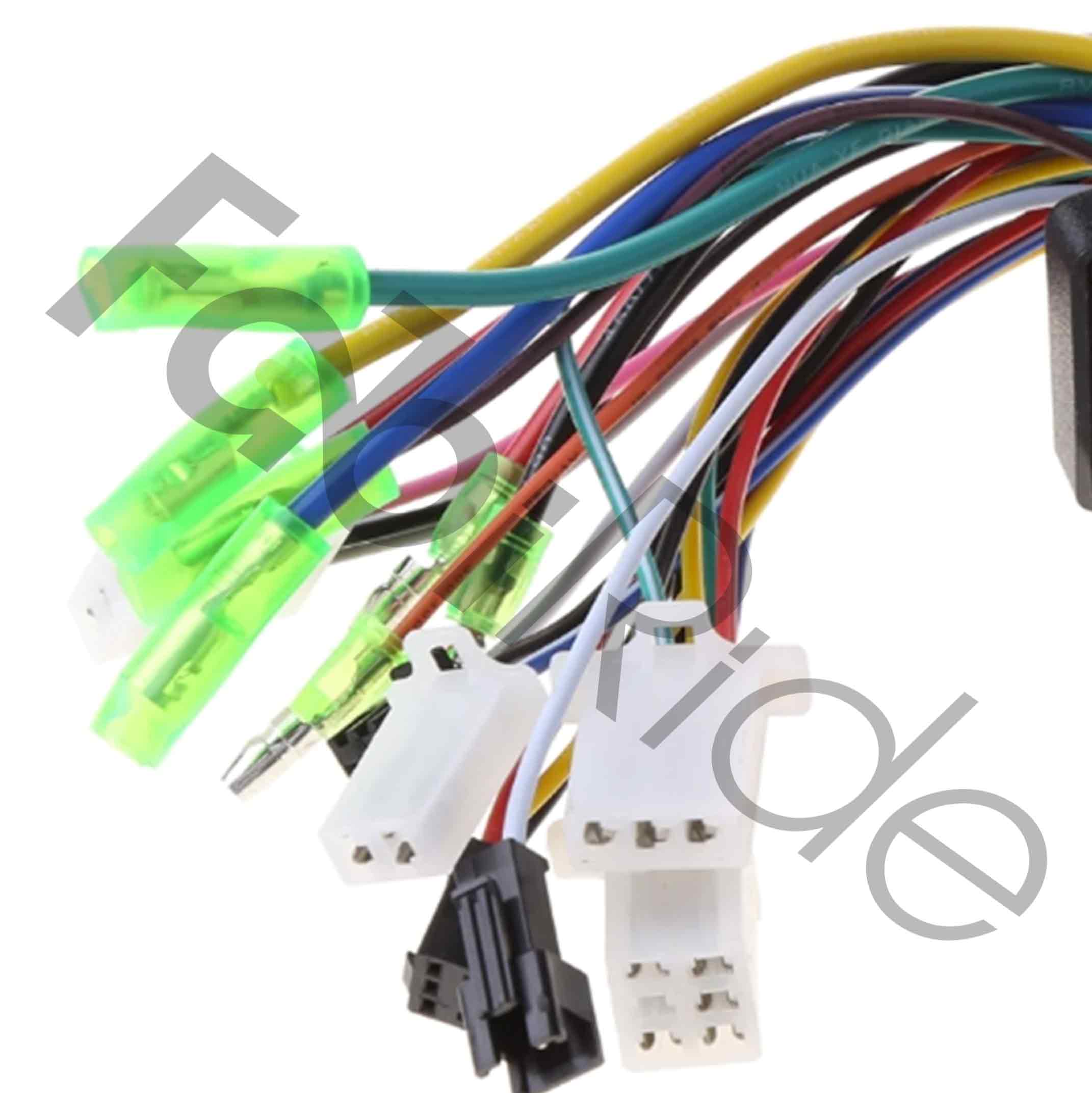

Įrenginys turi PAS – pedalų asistavimo sistemos įėjimą, akceleratoriaus (0-5 V) įėjimą, trijų greičių jungiklio laidus ir stabdžių išjungiklio įėjimą. Dėl to jis tinka tiek pilnai e-dviračio sistemai, tiek paprastam varikliui su rankenėle. Tai atsarginė dalis – variklis, akumuliatorius, akceleratorius ir ekranas nėra įtraukti.

Privalumai ir pranašumai

• Savaiminis apsimokymas – valdiklis automatiškai nustato variklio fazes ir sukimosi kryptį, todėl nereikia bandymų su laidų perjungimu.
• Darbas su jutikliais ir be jų – Holo jutikliai (3×) yra neprivalomi, o bejutiklis režimas paleidžiamas per savaiminį apsimokymą.
• Trys greičio režimai – „Low / Mid / High“ perjungiami išoriniu jungikliu per tris greičio laidus.
• PAS palaikymas – pedalų asistavimo įėjimas su reguliuojamu jautrumu, priklausančiu nuo kadencijos daviklio disko.
• Sklandus startas – „soft-start“ funkcija mažina smūgius pavarai ir grandinei paleidimo metu.
• Keturios apsaugos – nuo žemos įtampos, viršsrovės, trumpojo jungimo ir perkaitimo.
• Plati įtampos aprėptis – vienas valdiklis dirba ir 24 V, ir 36 V sistemose.
• Kompaktiškas korpusas – 95 × 50 × 3 mm plokštė telpa į siaurus rėmo ar dėžės skyrius.

Kam skirtas šis produktas?

Valdiklis skirtas elektriniams dviračiams su PAS sistema, elektriniams paspirtukams, mobilumo paspirtukams ir mažiems savadarbiams elektriniams įrenginiams. Visų pirma jis naudojamas ten, kur variklis yra trifazis BLDC tipo ir jo nominali galia neviršija 250 W.

Suderinamumas apima 24 V ir 36 V ličio jonų, LiFePO₄ bei SLA akumuliatorius. Akceleratorių pasirinkimas platus: tinka nykštinis akceleratorius, pusinė sukamoji rankenėlė ir pilna sukamoji rankenėlė su 0-5 V signalu. Be to, valdiklį galima naudoti su varikliais, kurie visai neturi Holo jutiklių.

Produktas tinka meistrams, remontuojantiems e-dviračius, ir savadarbių projektų kūrėjams. Taip pat jis tinka kaip pakaitinė dalis, kai originalus 250 W valdiklis sugedo. Montavimas numatytas vidaus arba nuo drėgmės apsaugotoje vietoje.

Techninės specifikacijos

Montavimo rekomendacijos

Prieš jungiant būtina laikytis poliškumo (+/-) ir teisingo fazių suvedimo. Savaiminio apsimokymo laidus sujunkite tik nustatymo metu, o po procedūros juos atjunkite.

Naudokite tinkamo skerspjūvio laidus pagal darbinę srovę. Taip pat užtikrinkite valdiklio vėdinimą, nes plokštė šyla esant nuolatinei apkrovai. Akumuliatoriaus grandinėje rekomenduojamas saugiklis, parinktas pagal sistemos srovę.

Kodėl rinktis šį 250W BLDC variklio valdiklį?

Pagrindinis skirtumas nuo paprastų valdiklių – dvigubas veikimo režimas. Tas pats įrenginys valdo variklį su Holo jutikliais ir be jų, todėl tinka net tada, kai variklio jutikliai sugedo.

Antra, keturios integruotos apsaugos veikia vienoje plokštėje. Tikslūs apsaugų slenksčiai gali skirtis pagal gamybos partiją.

Trečia, 3 mm storio plokštė yra ženkliai plonesnė už tipinius dėžutės tipo 250 W valdiklius. Dėl to ją lengviau įmontuoti į rėmo vidų arba akumuliatoriaus dėžę.

DUK

Ar valdiklis veiks be Holo jutiklių?

• Taip, palaikomas bejutiklis režimas.
• Prieš naudojimą atliekama savaiminio apsimokymo procedūra.
• Holo jutikliai (3×) yra neprivalomi.

Ar šis valdiklis tinka elektriniam dviračiui su PAS?

• Taip, valdiklyje yra atskiras PAS įėjimas.
• Asistavimo jautrumas priklauso nuo kadencijos daviklio magnetinio disko ir nustatymo.
• Papildomai galima jungti akceleratorių su 0-5 V signalu.

Kokiems varikliams skirtas šis valdiklis?

• Trifaziams bešepetėliams BLDC varikliams iki 250 W nominalios galios.
• Varikliams, maitinamiems iš 24 V arba 36 V sistemos.
• Tinka tiek su Holo jutikliais, tiek be jų.

Ar galiu keisti greičio ribą?

• Taip, per tris greičio laidus arba išorinį jungiklį.
• Prieinami trys režimai: „Low“, „Mid“ ir „High“.
• Tikslus ribojimas priklauso nuo jūsų perjungimo schemos.

Kokie akumuliatoriai tinka šiam valdikliui?

• 24 V arba 36 V ličio jonų akumuliatoriai.
• 24 V arba 36 V LiFePO₄ akumuliatoriai.
• 24 V arba 36 V sandarūs švino rūgšties (SLA) akumuliatoriai.

Ar veikia stabdžių išjungimo funkcija?

• Valdiklyje yra stabdžių išjungiklio įėjimas.
• Funkcija veikia tik tuomet, kai transporto priemonėje yra stabdžių jutikliai ir atitinkami laidai.
• Nuspaudus stabdį variklio maitinimas nutraukiamas.

Ar valdiklį galima montuoti lauke?

• Ne, gaminys neturi IP klasės ir skirtas vidaus montavimui.
• Įrengimo vieta turi būti apsaugota nuo drėgmės.
• Darbo temperatūra – nuo -10 iki +45 °C.

Kokie yra šio valdiklio matmenys?

• Plokštės matmenys – 95 × 50 × 3 mm.
• Didžiausia fazinė srovė – 13 A.
• Nominali galia – 250 W.

Šis 24V / 36V 250W trifazis BLDC variklio valdiklis yra techninė atsarginė dalis lengvosioms elektrinėms transporto priemonėms. Prieš montavimą patikrinkite variklio fazių laidus, akumuliatoriaus įtampą ir laidų skerspjūvį.
