Įtampos keitiklis MXH Mini 360 – žeminantysis DC-DC keitiklis 4.75-23 V į 1.0-17 V

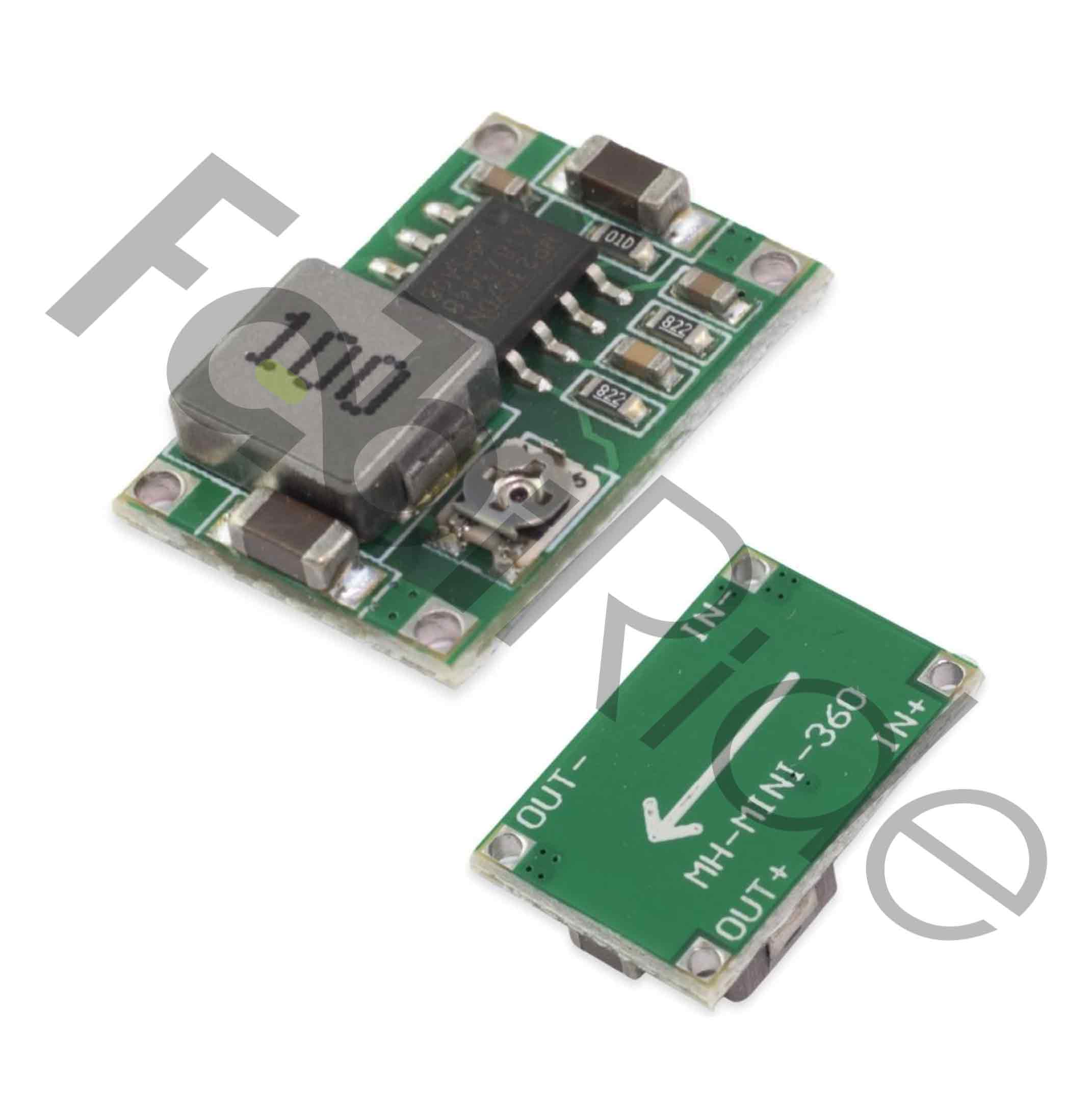

MXH Mini 360 yra žeminantysis (buck) DC-DC keitiklis, skirtas maitinti elektrinių dviračių ir paspirtukų žibintus, valdiklių periferiją, jutiklius bei Arduino, ESP ir Raspberry Pi plokštes. Modulis mažina įtampą iš 4.75-23 V DC įėjimo į reguliuojamą 1.0-17 V išėjimą. Naudingumo koeficientas siekia iki 96 %, o matmenys yra vos 12 × 18 × 5 mm prie maždaug 1 g svorio.

Tai impulsinis įtampos stabilizatorius, todėl šilumos nuostoliai yra kur kas mažesni nei naudojant tiesinį stabilizatorių. Išėjimo įtampa nustatoma reguliavimo potenciometru (trimeriu) mažu atsuktuvu. Dėl to iš vienos 12 V arba 24 V sistemos galima gauti tikslią 5 V arba 3,3 V maitinimo liniją.

Modulis tiekia 1.8 A ilgalaikę srovę ir 3 A maksimalią (trumpalaikę) srovę. Darbinė temperatūra siekia -40…+85 °C, todėl keitiklis tinka ir šaltuoju sezonu naudojamai technikai.

Privalumai ir pranašumai

• Platus įėjimo diapazonas – veikia nuo 4.75 V iki 23 V DC, todėl tinka 6 V, 12 V ir 24 V sistemoms.
• Reguliuojama išėjimo įtampa – nustatoma bet kuri vertė nuo 1.0 V iki 17 V.
• Naudingumo koeficientas iki 96 % – tai didžiausia reikšmė esant palankiam įėjimo ir išėjimo santykiui bei tinkamai apkrovai.
• Srovės talpa iki 3 A – trumpalaikė riba yra 3 A, o ilgalaikė darbinė srovė – 1.8 A.
• Matmenys 12 × 18 × 5 mm – plokštelė telpa į žibinto korpusą ar laidų pynės jungtį.
• Svoris apie 1 g – masė praktiškai nekeičia bendro mazgo svorio.
• Darbinė temperatūra -40…+85 °C – platus intervalas lauko technikai.
• Impulsinė schema – mažiau šilumos nei tiesiniame stabilizatoriuje esant tam pačiam įtampos skirtumui.

Kam skirtas šis produktas?

MXH Mini 360 keitiklis skirtas elektrinių dviračių ir elektrinių paspirtukų priekiniams žibintams bei galiniams žibintams maitinti. Taip pat jis naudojamas valdiklių periferijai ir jutikliams maitinti, kai pagrindinė sistemos įtampa yra per aukšta.

Elektronikos projektuose modulis maitina Arduino, ESP ir Raspberry Pi plokštes bei kitas 5 V ir 3,3 V logines grandines. Be to, jis tinka automobilių ir motociklų aksesuarams – USB lizdams, LED apšvietimui ir papildomiems moduliams.

Modulį renkasi ir DIY bei prototipų kūrėjai, kuriems svarbus mažas dydis ir aukštas naudingumo koeficientas. Pavyzdžiui, iš 12 V akumuliatoriaus gaunama stabili 5 V linija valdymo elektronikai.

Techninės specifikacijos

Montavimo pastabos

• Šiluminė rezervė – jei apkrova artima 1.8 A, būtina ventiliacija arba radiatorius.
• Poliškumas – laikykitės VIN ir VOUT žymėjimo bei tinkamo laido skerspjūvio.
• Kondensatoriai ir saugiklis – pridėkite įėjimo bei išėjimo kondensatorius arba saugiklį, jei sistema jautri įtampos šuoliams.
• Nustatymas be apkrovos – išėjimo įtampą nustatykite tuščiąja eiga ir pamatuokite multimetru, tik tada junkite jautrią apkrovą.

Kodėl rinktis MXH Mini 360 keitiklį?

Šio modulio plokštelė yra 12 × 18 mm dydžio. Todėl jis telpa ten, kur standartinio dydžio maitinimo moduliai netelpa – pavyzdžiui, žibinto korpuse arba prie valdiklio jungties.

Naudingumo koeficientas iki 96 % reiškia mažesnius nuostolius nei tiesiniame stabilizatoriuje. Dėl to modulis mažiau kaista maitinant tą pačią apkrovą. Tačiau prie 1.8 A ilgalaikės srovės vis tiek verta numatyti šilumos išsklaidymą.

Vienas modulis padengia 4.75-23 V įėjimo intervalą. Taip pat viena plokštelė tinka ir 5 V, ir 12 V išėjimui, nes įtampa keičiama trimeriu.

DUK

Ar galima maitinti 5 V logiką iš 12 V baterijos?

• Taip – MXH Mini 360 nustatomas 5.0 V išėjimas iš 12 V įėjimo.
• Būtina laikytis 1.8 A ilgalaikės srovės ribos.
• Įtampą nustatykite trimeriu tuščiąja eiga ir patikrinkite multimetru.

Ar keitiklis tinka LED juostoms?

• Taip, jei apkrovos srovė neviršija leistinų ribų.
• Prie didesnių srovių būtina užtikrinti šilumos valdymą.
• Išėjimo įtampa nustatoma pagal LED juostos reikalavimą 1.0-17 V ribose.

Kokiems įrenginiams skirtas šis modulis?

• Elektrinių dviračių ir paspirtukų žibintams bei valdiklių periferijai.
• Arduino, ESP ir Raspberry Pi plokštėms bei 3,3 V ir 5 V loginėms grandinėms.
• Automobilių ir motociklų USB lizdams, LED apšvietimui ir moduliams.

Ar šis keitiklis gali pakelti įtampą?

• Ne – tai žeminantysis keitiklis, jis tik mažina nuolatinę įtampą.
• Išėjimo įtampa visada turi būti mažesnė už įėjimo įtampą.
• Įėjimo intervalas yra 4.75-23 V, išėjimo – 1.0-17 V.

Kokia yra didžiausia darbinė srovė?

• Ilgalaikė srovė yra 1.8 A.
• Maksimali trumpalaikė srovė siekia 3 A.
• Dirbant arti 1.8 A reikia ventiliacijos arba radiatoriaus.

Kaip nustatoma išėjimo įtampa?

• Įtampa keičiama plokštelėje esančiu reguliavimo potenciometru (trimeriu).
• Reguliuojama mažu atsuktuvu, o rezultatas matuojamas multimetru.
• Nereguliuokite prijungę jautrias apkrovas – pirmiausia nustatykite tuščiąja eiga.

Ar modulis veikia žemoje temperatūroje?

• Darbinės temperatūros intervalas yra -40…+85 °C.
• Toks intervalas apima žiemos sąlygas lauko technikoje.
• Prie aukštos aplinkos temperatūros verta sumažinti apkrovą.

Kiek sveria ir kiek vietos užima keitiklis?

• Matmenys yra 12 × 18 × 5 mm.
• Svoris – apie 1 g.
• Dėl tokio dydžio modulis telpa į žibinto korpusą ar laidų pynę.

MXH Mini 360 yra kompaktiškas žeminantysis DC-DC keitiklis 4.75-23 V sistemoms, kurio išėjimas reguliuojamas nuo 1.0 V iki 17 V. Jis tinka tiek elektrinės technikos apšvietimui ir jutikliams, tiek 5 V bei 3,3 V elektronikos projektams.
