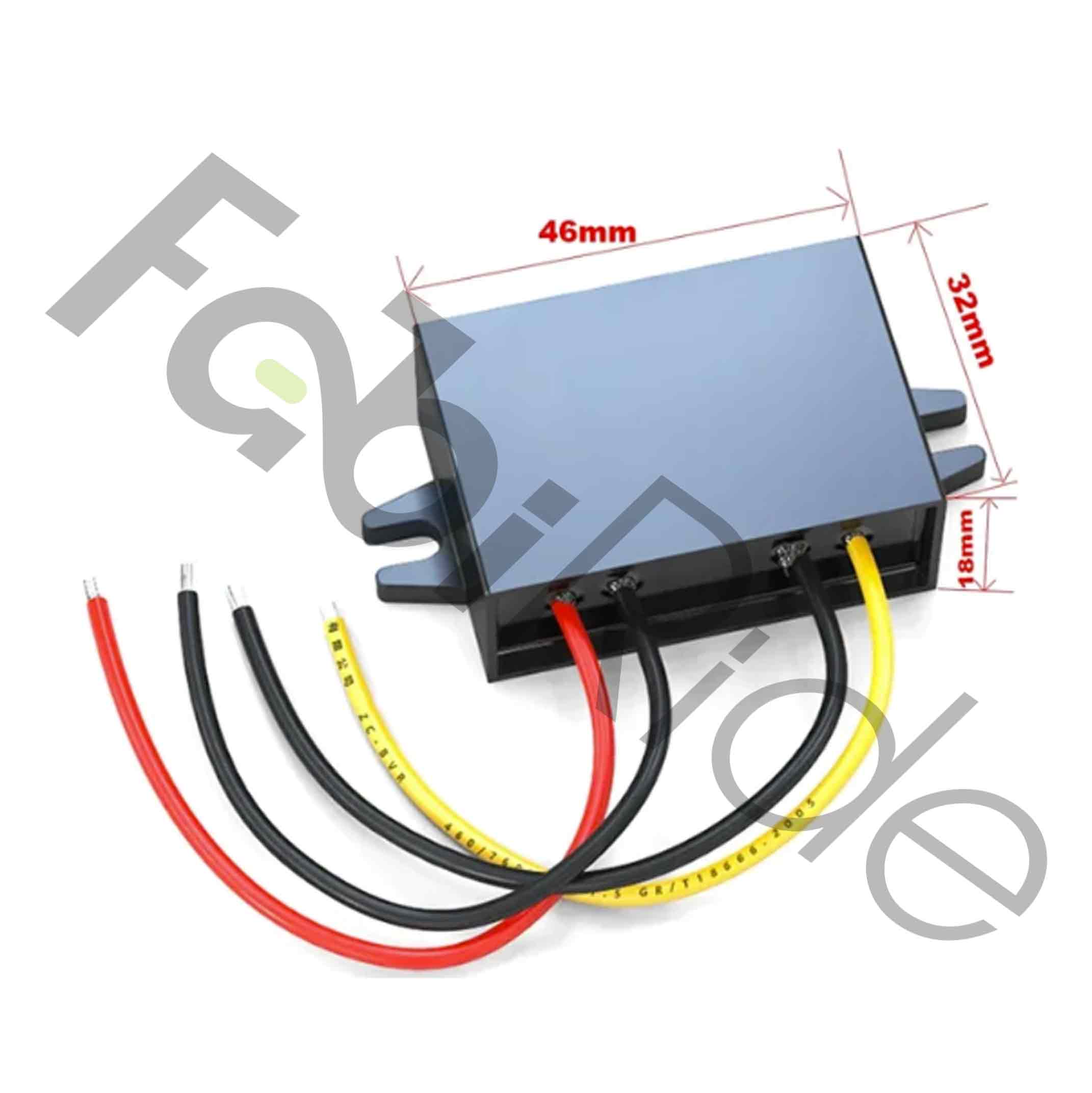

Įtampos keitiklis 20V-84V į 12V 5A – DC-DC, IP67, 60 W

Įtampos keitiklis 20V – 84V į 12V 5A yra žeminantysis DC-DC keitiklis (step-down converter), skirtas elektriniams dviračiams, elektriniams paspirtukams ir elektriniams motociklams su 36 V, 48 V, 60 V ir 72 V akumuliatoriais. Jis iš 20-84 V DC įėjimo tiekia stabilizuotą 12 V DC išėjimo įtampą, kurios maksimali išėjimo srovė – 5 A (apie 60 W). Korpusas atitinka IP67 apsaugos klasę.

Šis modulis maitina 12 V periferiją, kuri be jo tiesiog neveiktų. Prie jo jungiami žibintai, garso signalas, navigacija, kameros, USB moduliai, relės ir valdikliai. Todėl vienas akumuliatorius aptarnauja ir važiuoklės elektroniką, ir visus 12 V priedus.

Įėjimo diapazono viršutinė riba – 84 V. Ji atitinka pilnai įkrautą 20S ličio jonų akumuliatorių (72 V nominalo klasė). Apatinė 20 V riba leidžia dirbti ir su žemesnės įtampos sistemomis. Dėl to vienas keitiklis tinka beveik visam e-mobilumo įtampų spektrui.

Privalumai ir pranašumai

• Platus įėjimo diapazonas 20-84 V DC – vienas modulis dengia 36 V, 48 V, 60 V ir 72 V akumuliatorių klases.
• Stabilizuota 12 V išėjimo įtampa – reguliuota išėjimo linija, todėl žibintai nemirksi keičiantis akumuliatoriaus įkrovai.
• 5 A išėjimo srovė – iki 60 W galios 12 V priedams vienu metu.
• IP67 apsaugos klasė – atsparus dulkėms ir trumpalaikiam panardinimui į vandenį.
• Kompaktiškas korpusas – tvirtinamas prie vėsinamo paviršiaus po sėdyne, rėmo viduje arba prie akumuliatoriaus dėžės.
• Paprastas laidų prijungimas – įėjimas (+/-) ir 12 V išėjimas (+/-), be papildomo valdymo elektronikos.
• Universali apkrova – veikia su LED ir halogeniniais 12 V žibintais, relėmis bei USB keitikliais.
• Nuolatinės srovės veikimas – DC-DC principas, todėl nereikia jokio 230 V tinklo maitinimo.

Kam skirtas šis produktas?

Keitiklis skirtas elektriniams dviračiams, elektriniams paspirtukams ir elektriniams motociklams (e-moto), kurių akumuliatorius yra 36 V, 48 V, 60 V arba 72 V klasės. Jis taip pat tinka savadarbėms e-mobilumo sistemoms bei bekelės techniniams projektams, kuriuose reikia atskiros 12 V linijos.

Tipiniai naudotojai – tie, kas montuoja apšvietimą ir priedus patys. Pavyzdžiui, žibintų komplektus, garso signalą, GPS navigaciją, veiksmo kameras, USB įkrovimo lizdus, reles ir 12 V valdiklius. Be to, jis naudingas montuojant LED juostas, kai bendra jų galia neviršija 60 W.

Naudojimo scenarijai apima važiavimą lietuje, dulkėtais keliais ir bekele. IP67 sandarumas leidžia modulį montuoti atviroje rėmo dalyje. Tačiau nuolatiniam laikymui po vandeniu jis nėra skirtas.

Techninės specifikacijos

Montavimo patarimai

• Į įėjimo liniją įstatykite saugiklį (3-5 A) kuo arčiau akumuliatoriaus.
• Prieš jungdami patikrinkite poliškumą – sukeisti poliai pažeidžia modulį.
• Naudokite tinkamo laido skerspjūvio laidus tiek įėjime, tiek išėjime.
• Tvirtinkite modulį prie vėsinamo paviršiaus, kad šiluma būtų išsklaidoma.
• Neslėpkite jo šilumą sulaikančiuose uždaruose korpusuose.
• Maitindami jautrius prietaisus pridėkite 12 V saugiklį ir papildomą filtravimą.

Kodėl rinktis šį DC-DC keitiklį?

Pagrindinis skirtumas – 84 V įėjimo riba. Daugelis pigesnių 12 V modulių sustoja ties 60 V, todėl 72 V sistemoms netinka. Šis keitiklis dengia visą 20-84 V ruožą, taigi vienas modelis tinka ir 36 V dviračiui, ir 72 V e-moto.

Antras skirtumas – IP67 sandarumas. Neapsaugotus modulius tenka slėpti į atskiras hermetines dėžes. Čia korpusas jau atsparus dulkėms ir laikinam panardinimui, todėl montavimas paprastesnis.

Trečia – 5 A išėjimo srovė vietoje įprastų 2-3 A. Dėl to vienu metu galima maitinti žibintus, garso signalą ir USB modulius, neviršijant 60 W ribos.

DUK

Ar keitiklis tinka 72 V (20S) ličio jonų sistemai?

• Taip – įėjimo diapazonas siekia iki 84 V DC.
• Pilnai įkrauto 20S akumuliatoriaus įtampa yra apie 84 V.
• Prieš montuojant reikia įsitikinti, kad pilna įkrovos įtampa neviršija 84 V ribos.

Kokioms akumuliatorių sistemoms skirtas šis modulis?

• Tinka 36 V, 48 V, 60 V ir 72 V klasių akumuliatoriams.
• Naudojamas elektriniuose dviračiuose, paspirtukuose ir elektriniuose motocikluose.
• Darbinis įėjimo diapazonas – nuo 20 V iki 84 V DC.

Ar galima jungti 12 V LED juostas tiesiogiai?

• Taip, jei bendra apkrovos galia yra ne didesnė kaip 60 W (5 A).
• Didesnei apkrovai reikia galingesnio keitiklio.
• Tinka ir 12 V halogeniniams žibintams, neviršijant tos pačios ribos.

Ar šis keitiklis krauna 12 V akumuliatorių?

• Ne – tai įtampos stabilizatorius, o ne įkroviklis.
• 12 V akumuliatoriui reikalingas atskiras, tam skirtas įkroviklis.
• Modulis skirtas tiesiogiai maitinti 12 V priedus.

Ar galima važiuoti lietuje ir bekele?

• Korpusas atitinka IP67 apsaugos klasę.
• Jis atsparus dulkėms ir trumpalaikiam panardinimui į vandenį.
• Nuolatiniam buvimui po vandeniu ar plovimui aukšto slėgio srove modulis neskirtas.

Kokį saugiklį naudoti įėjimo linijoje?

• Rekomenduojamas 3-5 A saugiklis įėjimo pusėje.
• Jį reikia montuoti kuo arčiau akumuliatoriaus.
• Jautriems 12 V prietaisams papildomai galima įdėti saugiklį išėjimo pusėje.

Kur montuoti keitiklį?

• Prie vėsinamo paviršiaus, kad šiluma būtų nuvedama nuo korpuso.
• Ne uždarose, šilumą sulaikančiose dėžėse.
• Tinka montuoti rėmo viduje, po sėdyne arba prie akumuliatoriaus dėžės.

Ar šis modulis duoda 230 V įtampą?

• Ne – išėjimas yra 12 V nuolatinė srovė (DC).
• Tai DC-DC keitiklis, veikiantis tik su nuolatine srove.
• 230 V kintamajai įtampai reikalingas inverteris.

Šis 20-84 V į 12 V 5 A DC-DC keitiklis yra vienas iš paprasčiausių būdų gauti stabilų 12 V maitinimą e-mobilumo transporte. Prijunkite įėjimą prie akumuliatoriaus per saugiklį, pritvirtinkite modulį prie vėsinamo paviršiaus ir 12 V linija bus paruošta žibintams, garso signalui bei kitiems priedams.
