Torp TC500 2.X variklio valdiklio komplektas (motor controller kit) yra aftermarket FOC (lauko orientuoto valdymo) valdiklis, skirtas Talaria MX5 elektriniam bekelės motociklui (e-moto). Jis palaiko 60–80 V vardinę įtampą (22S), pasiekia iki 25 kW ir turi Bluetooth ryšį su mobiliąja programėle (mobile app).
Šis TC500 2.X komplektas pateikiamas su laidų pyne (wiring harness) ir nykščio akceleratoriaus svirtelę (thumb throttle). Be to, valdiklis palaiko valdymą su Holo (Hall) jutikliais ir bejutiklį valdymą. Dėl to galima parinkti valdymo režimą pagal Talaria MX5 komplektaciją.
Svarbu: šiuo metu valdiklis negali komunikuoti per CAN magistralę su SCUD gaminama standartine Talaria baterija. Tačiau kitos TC500 2.X funkcijos veikia įprastai.
Privalumai ir pranašumai
- FOC (field-oriented control) – valdiklis naudoja lauko orientuotą valdymą, todėl pasiekia iki 99% efektyvumą.
- Iki 25 kW maksimali galia – TC500 2.X skirtas didesnei Talaria MX5 pavaros sistemos apkrovai.
- 60–80 V (22S) baterijų palaikymas – dirba su 92,4 V pilnai įkrauta įtampa, todėl tinka 22S konfigūracijoms.
- 700 A maks. akumuliatoriaus srovė – leidžia konfigūruoti dideles sroves, kai to reikia talpiai 22S baterijai.
- 500 A maks. fazių srovė – aktualu, kai siekiama didesnio sukimo momento, valdant variklį per fazes.
- Bluetooth ryšys – valdiklis palaiko belaidį prisijungimą prie nustatymų ir diagnostikos per programėlę.
- Iš anksto sukalibruotas – kalibravimas atliekamas per mobilią programėlę, todėl paleidimas yra aiškesnis.
- Apsaugos – įdiegtos viršsrovės, viršįtampio, žemos įtampos ir perkaitimo apsaugos.
Kam skirtas šis produktas?
Torp TC500 2.X variklio valdiklio komplektas Talaria MX5 yra skirtas Talaria MX5 elektriniam enduro / elektriniam bekelės motociklui (e-moto). Šis komplektas orientuotas į Talaria MX5 pavaros elektronikos atnaujinimą, kai norima naudoti FOC valdymą ir programinį konfigūravimą.
TC500 2.X yra pritaikytas darbui su 60–80 V vardinės įtampos (22S) baterijomis. Be to, jis palaiko valdymą su Holo (Hall) jutikliais ir bejutiklį valdymą, todėl Talaria MX5 sistemoje galima pasirinkti tinkamą valdymo schemą.
Šis valdiklis skirtas atvejams, kai Talaria MX5 reikalingi skirtingi rekuperacinio stabdymo (regen braking) režimai ir akceleratoriaus režimai. Tačiau ryšys su SCUD standartine Talaria baterija per CAN šiuo metu nepalaikomas.

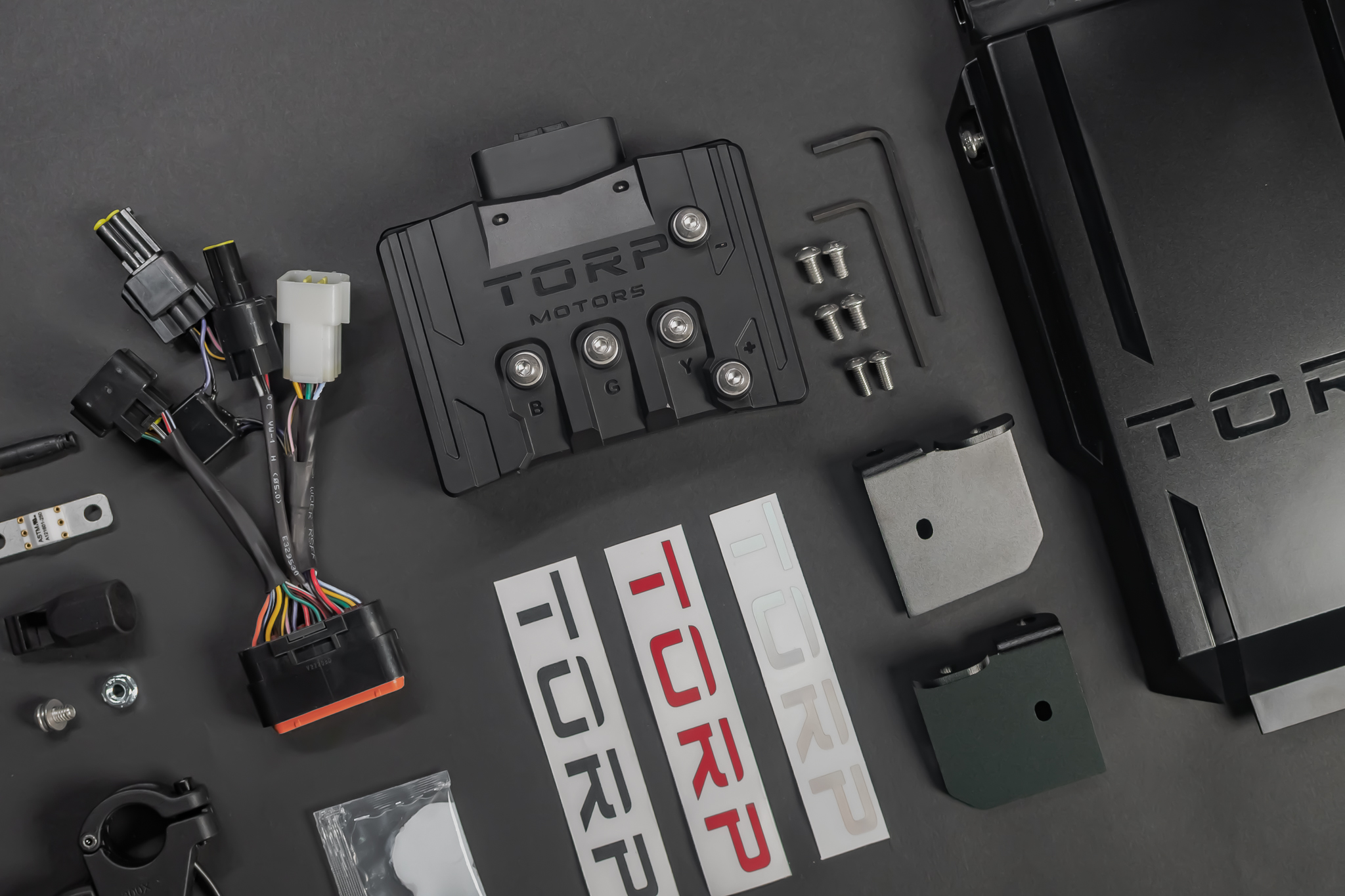

Kas yra pakuotėje?
- 1x Torp TC500 2.X valdiklis (TC500 Controller)

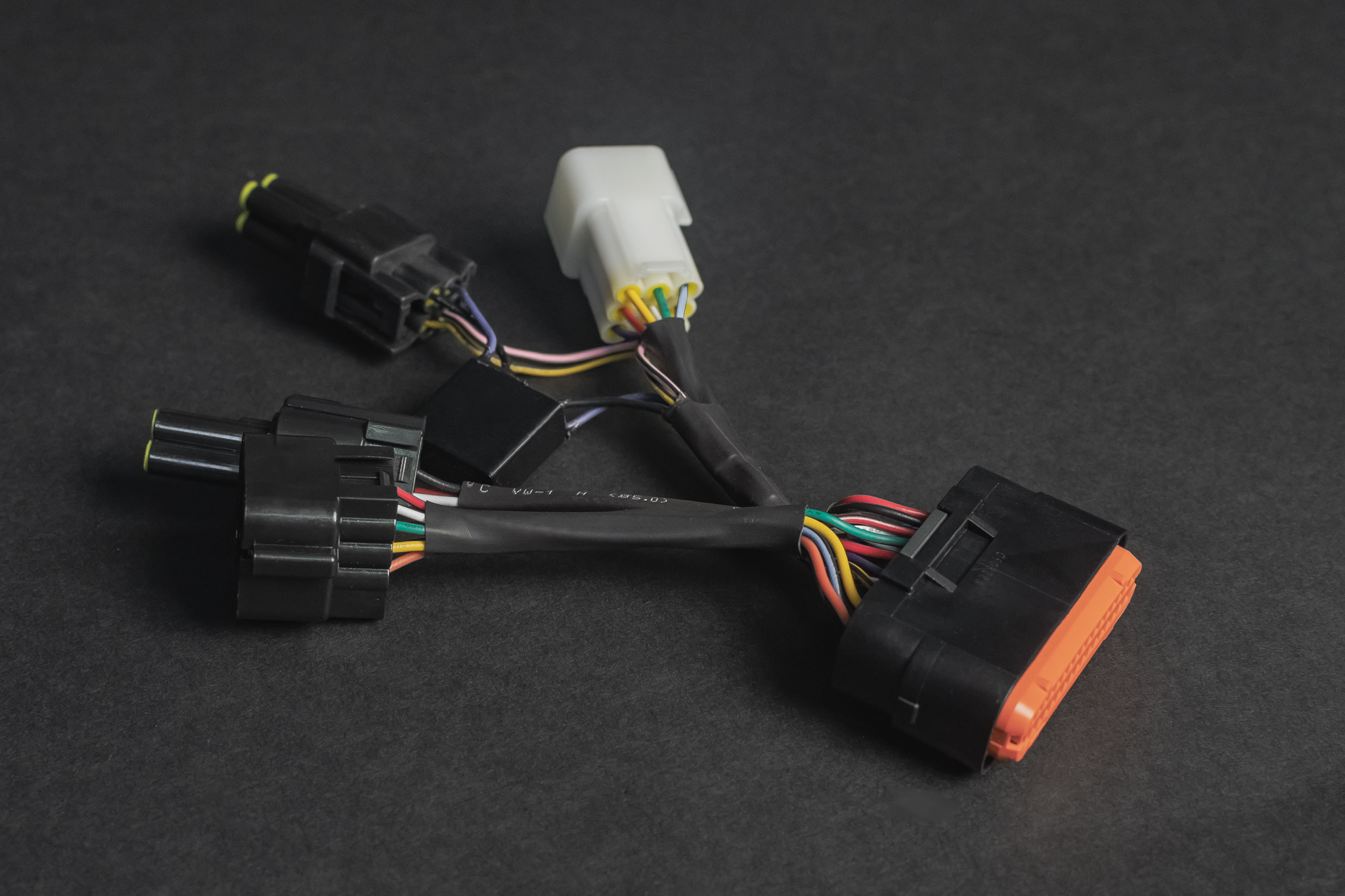

- 1x laidų pynė (wire harness / wiring harness)

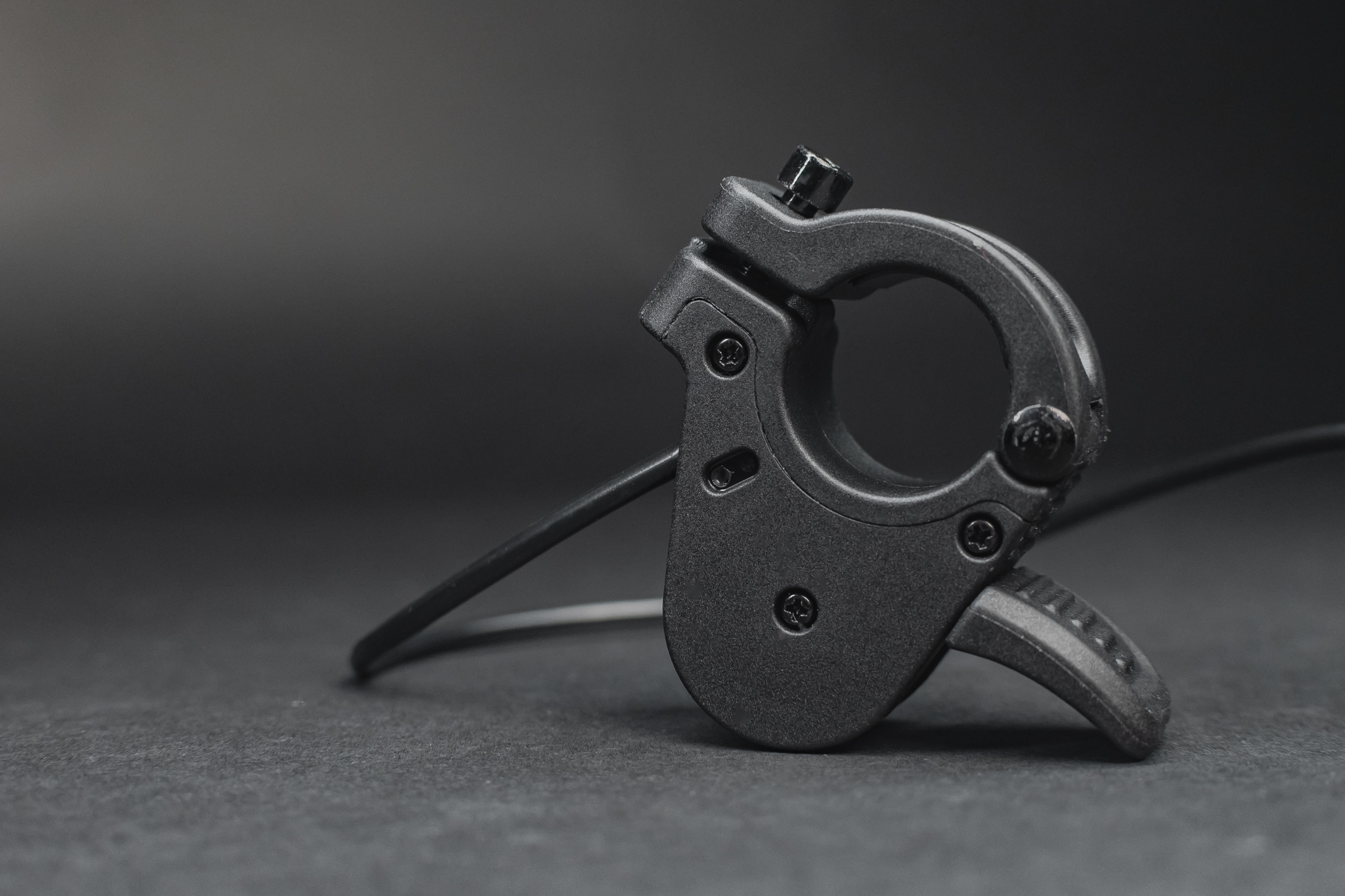

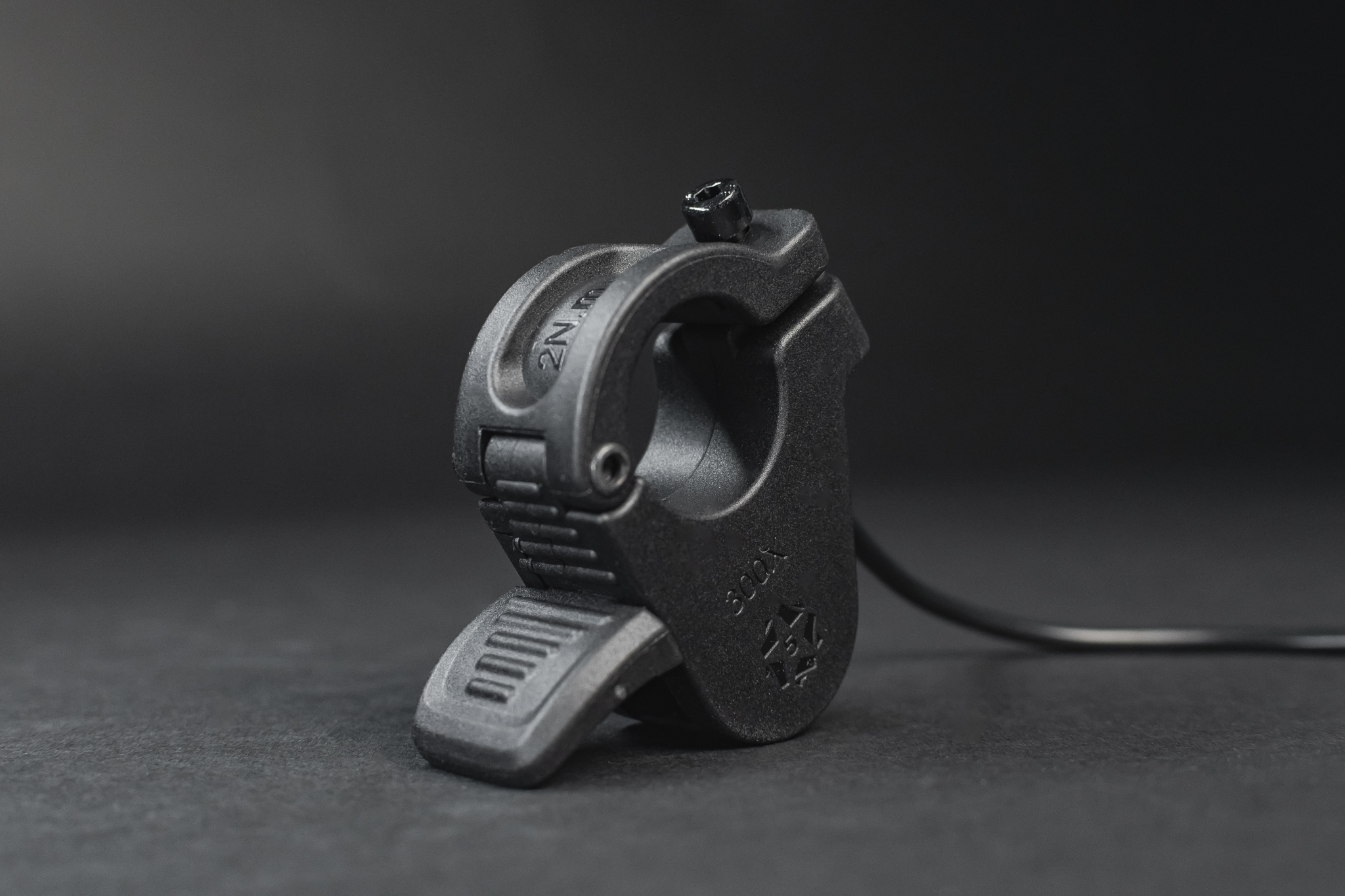

- 1x nykščio akceleratoriaus svirtelė (thumb throttle)
- 1x saugiklis su plastikine apsauga (fuse with a plastic protection)
- 1x jungties dangtelis (connector cover)

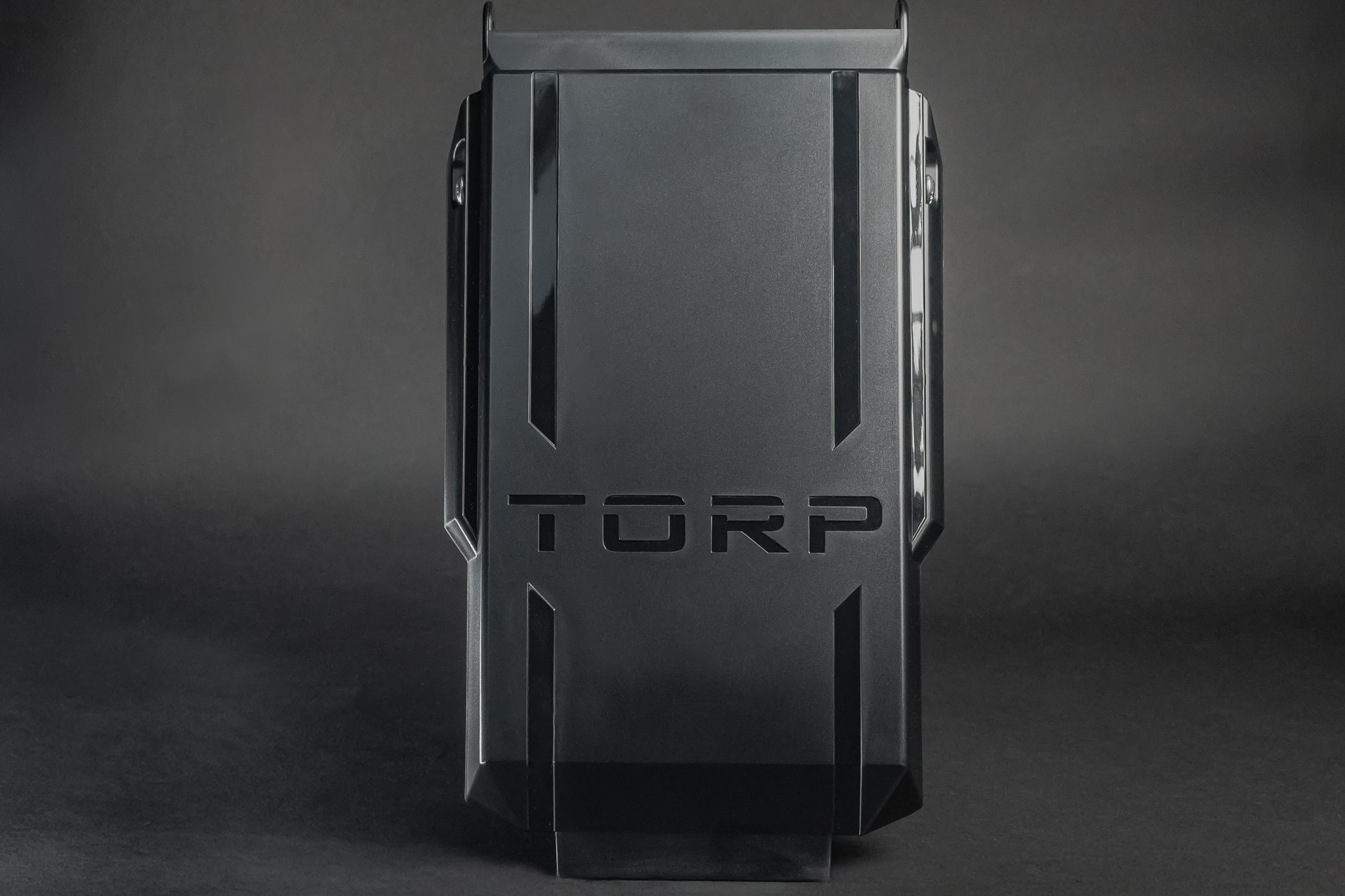

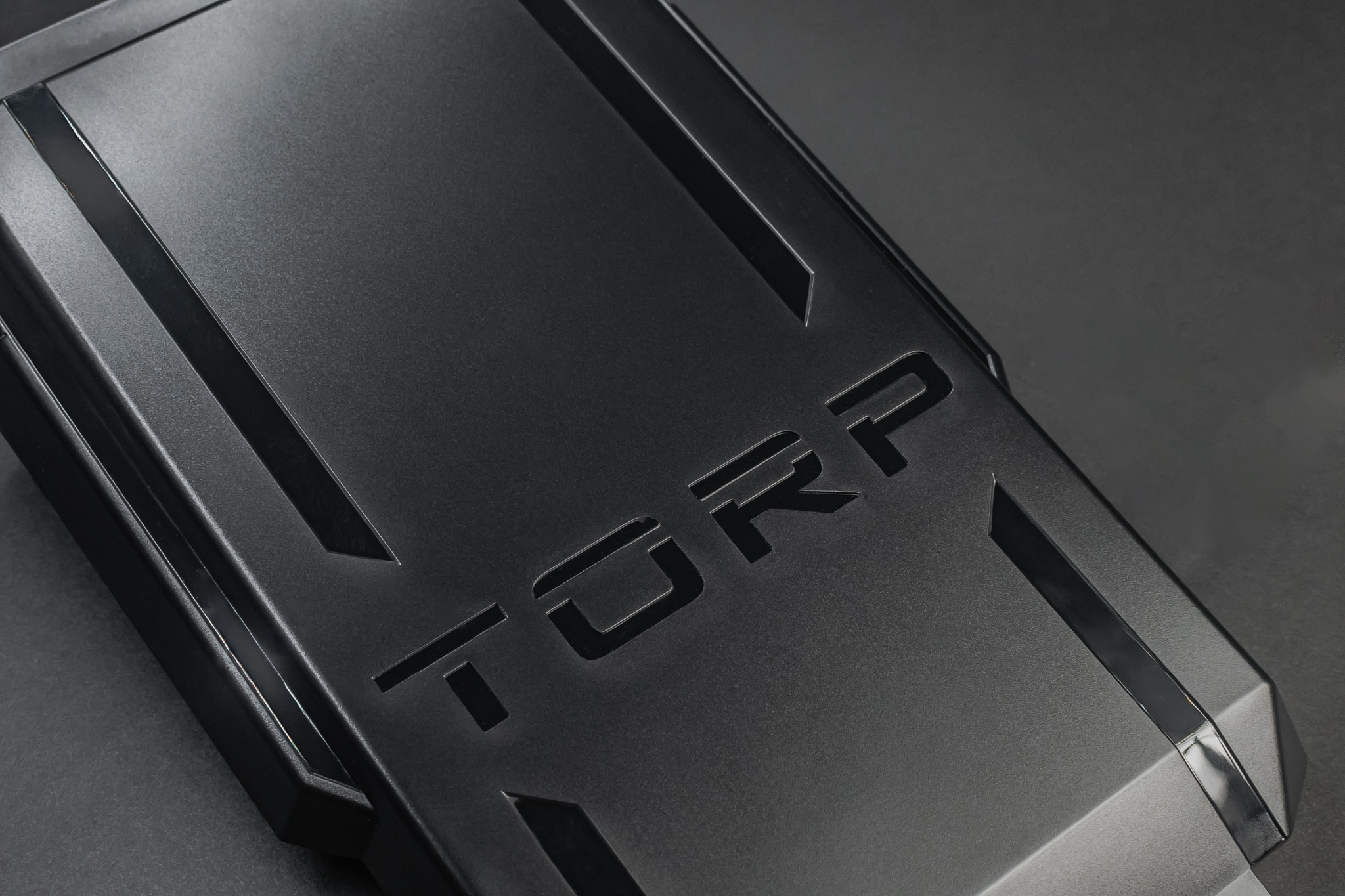

- 1x plastikinis apsauginis skydelis (plastic shield)
- Varžtai ir įrankiai, reikalingi montavimui
- 2x montavimo laikikliai (installation brackets)
- 4x lipdukai (stickers)
- 1x silikoninio tepalo pakuotė (silicone grease)
- Trumpos instrukcijos (short instructions)
Techninės specifikacijos
Valdymas ir suderinamumas
| Produktas | Torp TC500 2.X variklio valdiklio komplektas (aftermarket motor controller kit) |
| Paskirtis | Talaria MX5 elektrinis bekelės motociklas (e-moto) |
| Valdymo tipas | FOC (field-oriented control) |
| Jutikliai | Valdymas su Holo (Hall) jutikliais (HALL Encoder) ir bejutiklis valdymas (sensorless control) |
| Ryšys | Bluetooth komunikacija |
| Kalibravimas | Iš anksto sukalibruotas; lengvas kalibravimas per mobilią programėlę |
| Programėlė | Mobile App (iOS & Android) |
| Ekrano palaikymas | Stock SurRon display |
| BMS komunikacija | Komunikacija su standartine baterijos valdymo sistema (BMS) |
| Pastaba dėl SCUD baterijos | Šiuo metu CAN komunikacija su SCUD gaminama Talaria standartine baterija nepalaikoma |
Galia, srovės ir įtampa
| Palaikoma baterijos įtampa | Nuo 60 V iki 80 V vardinė (22S) |
| Pilnai įkrauta įtampa | 92,4 V |
| Maksimali galia | 25 kW |
| Maksimali akumuliatoriaus srovė | 700 A |
| Maksimali fazių srovė | 500 A |
| Efektyvumas | Iki 99% |
Apsaugos, režimai ir aplinkos sąlygos
| Apsaugos | Viršsrovės, viršįtampio, žemos įtampos ir perkaitimo apsauga |
| Režimai | Skirtingi rekuperacinio stabdymo ir akceleratoriaus režimai |
| Darbinė temperatūra | Nuo -15 iki 75 °C |
| Apsaugos klasė | IP67* |
| Programinė įranga | Reguliarūs firmware atnaujinimai |
Svoris
| Valdiklio svoris | 1,3 kg |
| Papildoma informacija: svoris | 1,75 kg |
*IP67 pastaba: Torp valdiklio korpusas yra įvertintas IP67, todėl yra labai atsparus vandeniui. Tačiau laidų pynės (tiek valdiklio, tiek motociklo) jungtys nėra atsparios vandeniui. Jei Talaria MX5 patiria vandens poveikį, būtina naudoti dielektrinį tepalą visų jungčių viduje.
Garantijos ribojimai: garantija neapima gedimų ar pažeidimų, atsiradusių naudojant valdiklį veiklose su dažnu ar ilgu panardinimu į vandenį. Tokios veiklos yra važiavimas upeliais, upėmis ar užlietomis teritorijomis. Laikui bėgant sandarinimai ir komponentai gali degraduoti. Dėl to mažėja atsparumas vandeniui. Žala dėl natūralaus nusidėvėjimo nepadengiama 2 metų garantija.
Teisinė pastaba: modifikuojant standartinę elektrinę transporto priemonę, ji gali neatitikti vietinių kelių eismo saugumo reikalavimų.
Kodėl rinktis Torp TC500 2.X?
Torp TC500 2.X yra orientuotas į FOC valdymą ir didelės galios konfigūracijas. Jis nurodytas su 25 kW galios riba ir 99% efektyvumu. Todėl šis komplektas dažnai pasirenkamas, kai Talaria MX5 pavaros elektronikai reikalingas didesnis valdymo lankstumas.
Valdiklis palaiko Bluetooth ir iOS/Android programėlę. Dėl to nustatymai ir kalibravimas atliekami be laidų. Be to, pateikiama laidų pynė ir nykščio akceleratoriaus svirtelė, todėl komplektas yra orientuotas į realų montavimą Talaria MX5 platformoje.
TC500 2.X turi IP67 korpusą. Tačiau jungtims reikalingas dielektrinis tepalas, jei Talaria MX5 važiuojama šlapiomis sąlygomis. Ši sąlyga yra aiškiai įvardyta garantijos politikoje.
DUK
Ar Torp TC500 2.X variklio valdiklis tinka Talaria MX5?
- Torp TC500 2.X šiame puslapyje pateikiamas kaip variklio valdiklio komplektas, skirtas Talaria MX5.
- Komplekte yra laidų pynė ir nykščio akceleratoriaus svirtelė, skirti šiai instaliacijai.
- Valdiklis palaiko 60–80 V vardinę įtampą (22S) ir 92,4 V pilnai įkrautą įtampą.
Ar TC500 2.X komunikuoja su standartine Talaria baterija, kurią gamina SCUD?
- TC500 2.X šiuo metu negali komunikuoti per CAN magistralę su SCUD gaminama Talaria standartine baterija.
- Gamintojo pastaboje nurodyta, kad kitos valdiklio funkcijos yra nepakitusios.
- TC500 2.X vis tiek palaiko komunikaciją su standartine BMS, kaip nurodyta specifikacijoje.
Kokią įtampą ir baterijų konfigūraciją palaiko Torp TC500 2.X Talaria MX5?
- Torp TC500 2.X palaiko baterijas nuo 60 V iki 80 V vardinės įtampos.
- Specifikacijoje nurodyta 22S konfigūracija.
- Pilnai įkrauta įtampa nurodyta kaip 92,4 V.
Ar TC500 2.X gali veikti su Holo (Hall) jutikliais ir bejutikliu režimu?
- Torp TC500 2.X palaiko valdymą su Holo (Hall) jutikliais (HALL Encoder).
- Torp TC500 2.X palaiko ir bejutiklį valdymą (sensorless control).
- Abi valdymo parinktys įtrauktos į oficialią TC500 2.X specifikaciją.
Ką būtina žinoti apie IP67 ir jungčių sandarinimą Talaria MX5 instaliacijoje?
- Torp TC500 2.X valdiklio korpusas yra įvertintas IP67.
- TC500 2.X laidų pynės jungtys nėra atsparios vandeniui, todėl jungtims reikalingas dielektrinis tepalas, jei yra vandens poveikis.
- 2 metų garantija neapima žalos dėl dažno panardinimo į vandenį ir natūralaus sandariklių nusidėvėjimo.
Koks yra Torp TC500 2.X svoris?
- TC500 2.X specifikacijoje nurodytas 1,3 kg svoris.
- Papildomoje informacijoje pateiktas 1,75 kg svoris.
- Abu svoriai pateikiami produkto duomenyse, todėl jie turi būti vertinami kaip nurodytos reikšmės.
Torp TC500 2.X Talaria MX5 komplektas pateikiamas su montavimo priedais, įskaitant 2 montavimo laikiklius, saugiklį su plastikine apsauga ir silikoninį tepalą, todėl paruoštas instaliacijai pagal pridėtas trumpas instrukcijas.
