ASI BAC laidynas Talaria Sting (MX3/MX4) su encoder→HALL keitikliu

ASI BAC laidynas Talaria Sting yra pilnai paruoštas naudoti (Plug & Play) laidynas, skirtas Talaria Sting MX3 ir Talaria Sting MX4 elektriniams krosiniams motociklams. Jis sujungia ASI BAC4000 arba ASI BAC8000 valdiklį su gamykline Talaria sistema. Komplekte yra enkoderio → Holo jutiklių signalų keitiklis, o laidynas suderinamas su APT 750C ir Eggrider V2 ekranais.

Šis laidynas skirtas valdiklio keitimui (angl. controller swap). Gamyklinį Talaria valdiklį pakeičiate galingesniu ASI BAC valdikliu. Dėl to nereikia pjaustyti ar lituoti originalių motociklo laidų. Visos jungtys yra raktuotos ir OEM ilgių.

Talaria gamyklinis variklis naudoja enkoderį, o ASI BAC valdikliai laukia Holo jutiklių signalo. Komplekte esantis keitiklis išverčia šiuos signalus. Todėl startas išlieka stabilus, o variklio trūkčiojimas paleidžiant („cogging“) sumažėja.

Privalumai ir pranašumai

• Prijunk ir naudok (Plug & Play) – laidynas jungiamas prie gamyklinių Talaria Sting jungčių be perdirbimų.
• Be litavimo – montavimui nereikia lituoklio ar laidų pjaustymo.
• OEM ilgiai – laidų ilgiai atitinka gamyklinius, todėl kabelių maršrutas lieka tvarkingas.
• Enkoderio → Holo jutiklių keitiklis komplekte – ASI valdiklis korektiškai nuskaito gamyklinio variklio padėtį.

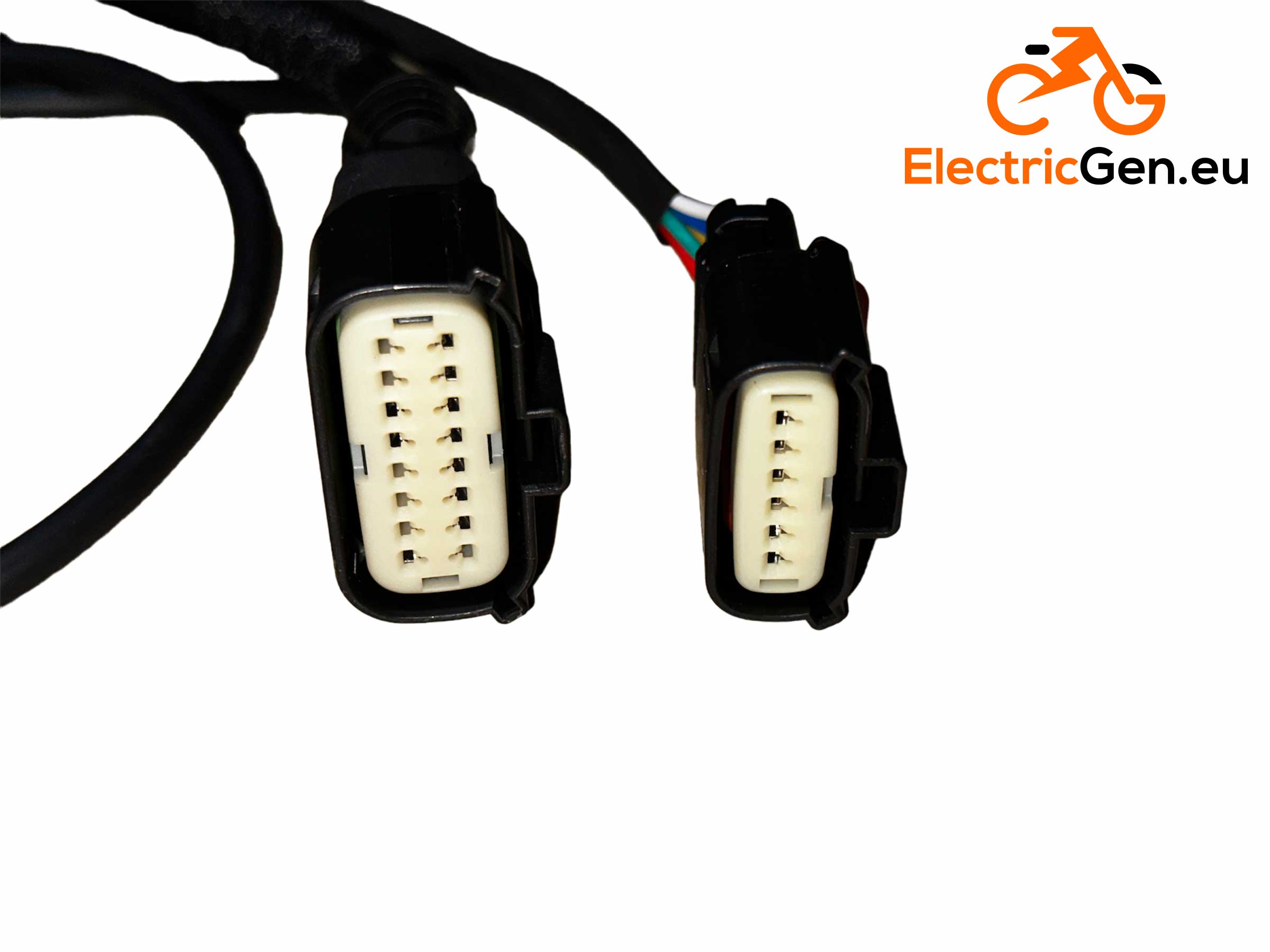

• Suderinamumas su dviem valdikliais – tas pats laidynas tinka ASI BAC4000 ir ASI BAC8000.
• Ekranų palaikymas – veikia su APT 750C ir Eggrider V2 prietaisų skydeliais.
• Žema varža – naudojami kokybiški kontaktai, todėl nuostoliai jungtyse minimalūs.
• Apsauga nuo atvirkštinio poliškumo – mechaninė raktuotė neleidžia sujungti jungčių neteisingai.

Kam skirtas šis produktas?

Laidynas skirtas Talaria Sting MX3 ir Talaria Sting MX4 savininkams. Tai elektriniai krosiniai motociklai, todėl laidynas netinka elektriniams dviračiams ar paspirtukams.

Palaikomi valdikliai yra ASI BAC4000 ir ASI BAC8000. Abu yra lauko orientavimo valdymo (FOC) valdikliai, tačiau jų srovės klasės skiriasi. Laidynas tinka abiem, o derinimo parametrus reikia parinkti pagal konkretų valdiklį.

Oficialiai palaikomi ekranai yra APT 750C ir Eggrider V2. Eggrider V2 papildomai leidžia derinti valdiklį per Bluetooth. Produktas skirtas tiems, kurie atlieka galios tobulinimą patys arba dirbtuvėje.

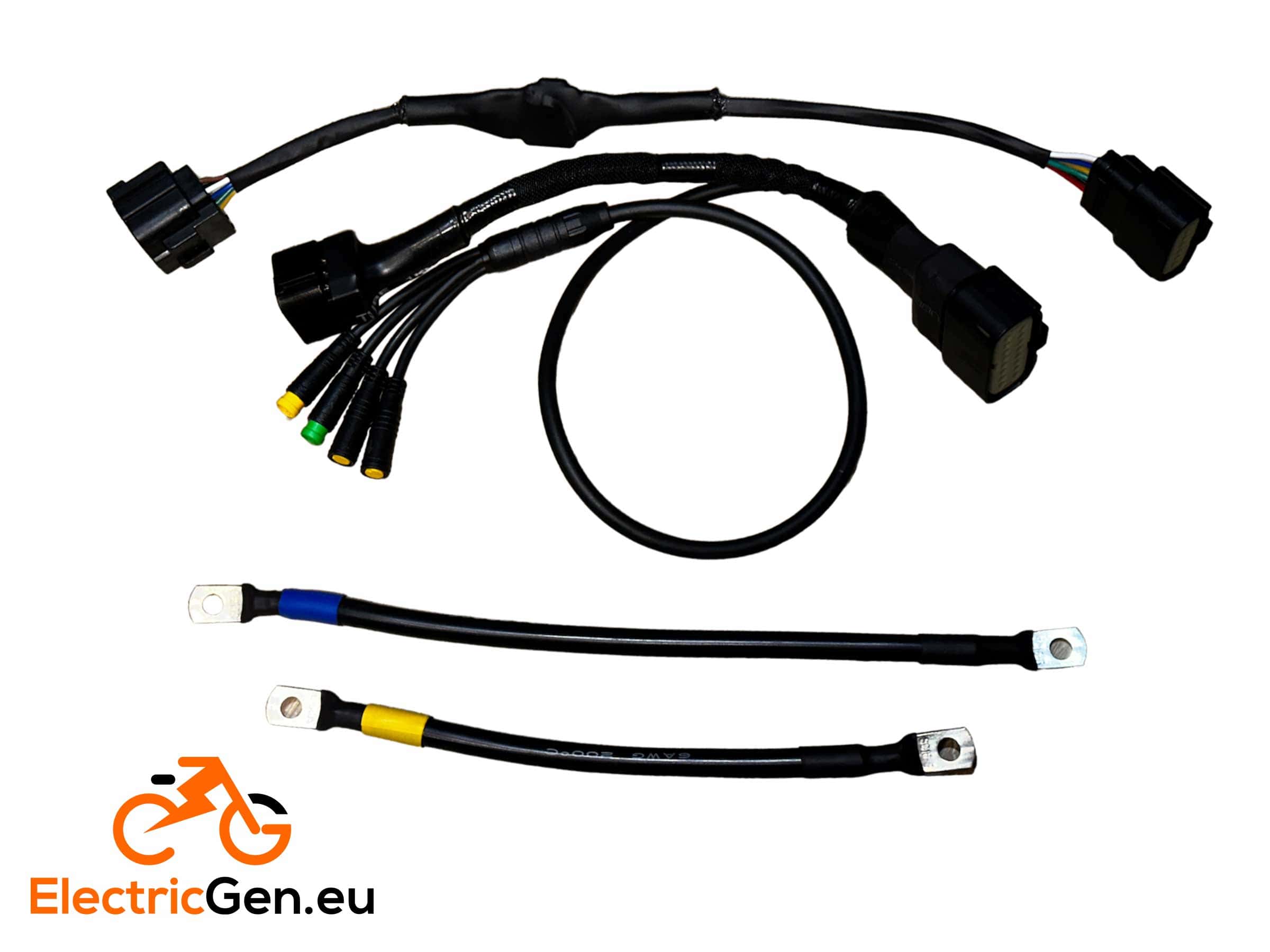

Kas yra pakuotėje?

• 1× laidynas Talaria → ASI BAC

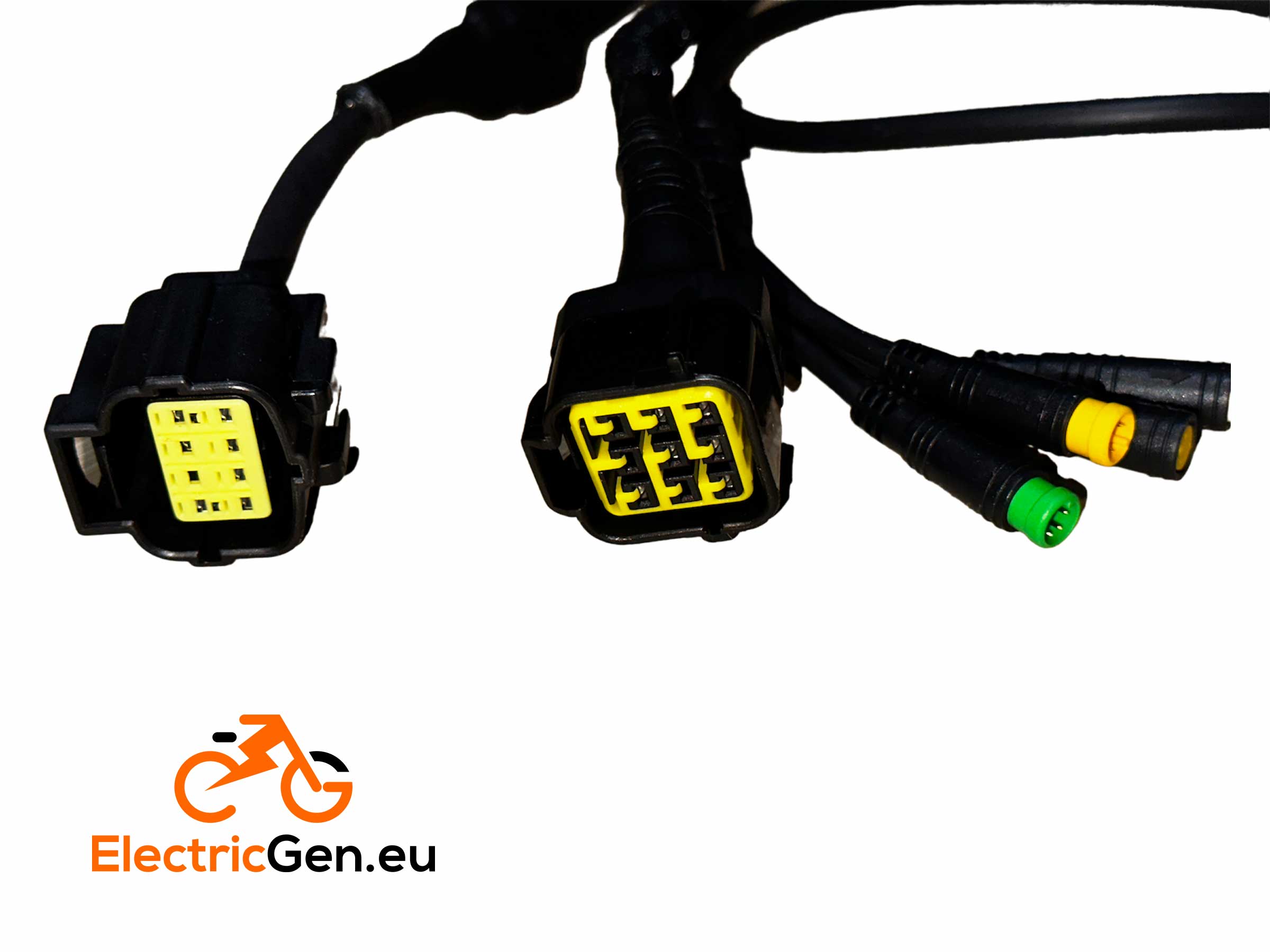

• 1× enkoderio → Holo jutiklių signalų keitiklis, pritaikytas Talaria jutikliams

Techninės specifikacijos

Montavimo eiga

1. Atjunkite akumuliatorių ir nuimkite gamyklinį valdiklį.
2. Prijunkite laidyną prie ASI BAC ir Talaria jungčių.
3. Įstatykite enkoderio → Holo jutiklių modulį tarp variklio jutiklio ir valdiklio.
4. Sumontuokite ekraną: APT 750C arba Eggrider V2.
5. Sutvarkykite kabelių maršrutą ir įjunkite sistemą.
6. Atlikite bazinį BAC parametrų patikrinimą.

Kodėl rinktis ASI BAC laidyną Talaria Sting?

Pagrindinis skirtumas nuo savadarbių sprendimų yra komplekte esantis signalų keitiklis. Be jo ASI valdiklis neatpažįsta gamyklinio Talaria variklio padėties jutiklio. Todėl šis laidynas veikia su OEM varikliu iš karto.

Antras skirtumas – raktuotos jungtys. Jos mechaniškai neleidžia sujungti laidų atvirkščiai. Be to, OEM ilgiai reiškia, kad laidyno nereikia trumpinti ar ilginti.

Trečias skirtumas – vienas laidynas apima abu ASI BAC modelius. Todėl pakeitę BAC4000 į BAC8000 laidyno keisti nereikės.

DUK

Ar ASI BAC laidynas tinka Talaria Sting MX3?

• Taip, laidynas skirtas Talaria Sting MX3 ir MX4 versijoms.
• Jungtys atitinka gamyklines Talaria Sting jungtis.

Kokiems valdikliams skirtas šis laidynas?

• ASI BAC4000 ir ASI BAC8000 valdikliams.
• Pats valdiklis į komplektą neįeina.

Ar laidynas veikia su gamykliniu Talaria varikliu?

• Taip, su komplekte esančiu enkoderio → Holo jutiklių keitikliu.
• Keitiklis pritaikytas Talaria jutikliams.
• Dėl to startas stabilus, o „cogging“ efektas žemas.

Ar būtinas papildomas programavimas?

• Rekomenduojama patikrinti BAC parametrus po montavimo.
• Tikrinami variklio poliai, sukimosi kryptis ir ribotuvai.
• Taip pat nustatomas ratlankio skersmuo.

Ar reikia lituoti arba pjaustyti originalius laidus?

• Ne, montavimas atliekamas be litavimo.
• Laidyno ilgiai atitinka OEM, todėl trumpinti nereikia.

Su kokiais ekranais veikia šis laidynas?

• Oficialiai palaikomi APT 750C su tinkamu protokolu ir Eggrider V2.
• Kitų ekranų suderinamumas gali skirtis.
• Ekranas parduodamas atskirai.

Ar galima laidyną prijungti neteisingai?

• Jungtys yra raktuotos, todėl veikia mechaninė apsauga nuo atvirkštinio poliškumo.
• Prieš darbus būtina atjungti akumuliatorių.

Ar šis komplektas tinka elektriniam dviračiui?

• Ne, laidynas skirtas tik Talaria Sting elektriniam krosiniam motociklui.

ASI BAC laidynas Talaria Sting yra pagrindinė jungiamoji dalis, kai gamyklinis valdiklis keičiamas į ASI BAC4000 arba BAC8000. Kartu su enkoderio → Holo jutiklių keitikliu jis leidžia atlikti valdiklio keitimą be perdirbimų.
