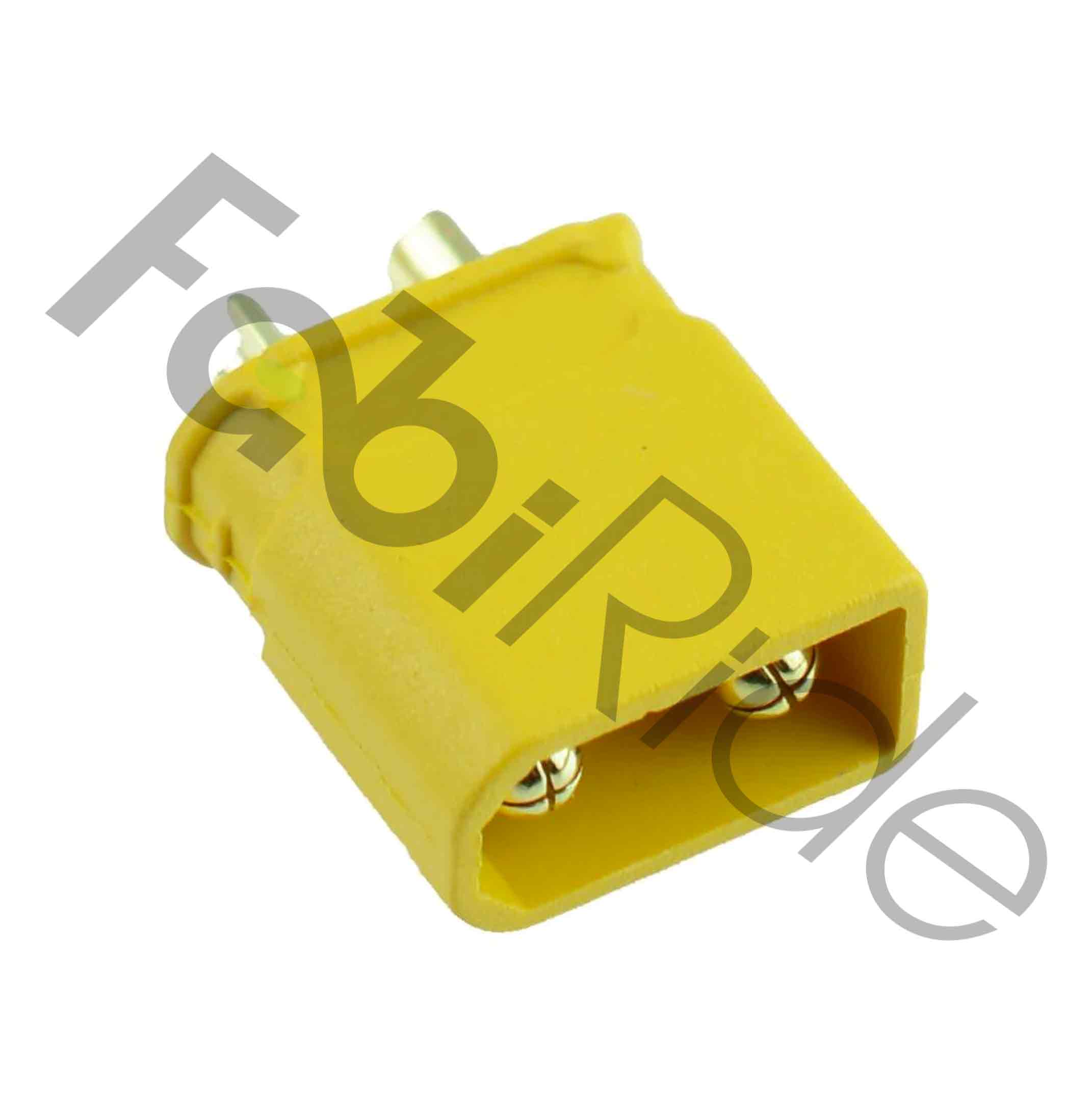

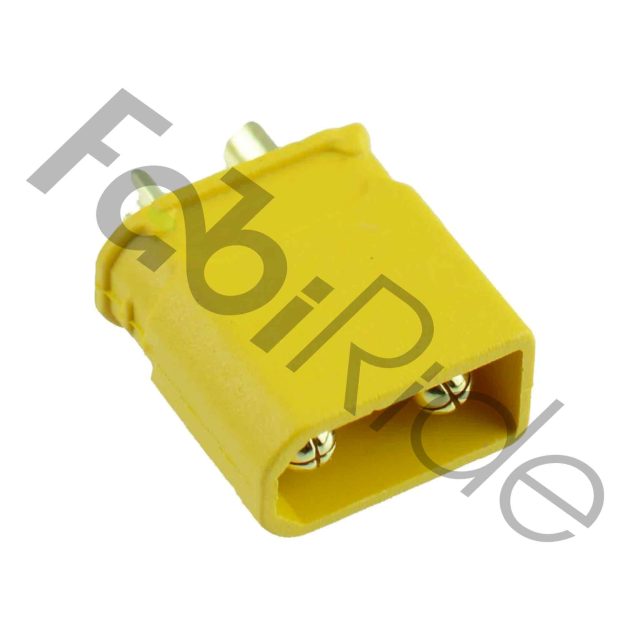

XT30 Male vyriška jungtis – 30 A DC jungtis dronams, RC ir e-mobilumui

XT30 Male vyriška jungtis yra dviejų kontaktų DC maitinimo jungtis, skirta dronams, RC modeliams, LED ir maitinimo moduliams, davikliams, valdikliams bei elektrinių dviračių ir paspirtukų pagalbinėms 5–30 A šakoms. Ji pritaikyta iki ~30 A tęstinei srovei, jungiama prie 14–18 AWG laido ir turi auksuoto vario lydinio kontaktus bei karščiui atsparų PA/nailono korpusą.

Tai litavimo tipo jungties pusė (connector), o ne kabelis ar adapteris. Kaiščiai lituojami prie laido, todėl gaunate tvarkingą, mažos varžos sujungimą. Porinė XT30 moteriška jungtis (lizdas) įsigyjama atskirai.

XT30 yra mažiausia iš trijų pagrindinių XT serijos jungčių. Palyginimui: XT30 pritaikyta ~30 A, XT60 – apie 60 A, o XT90 – apie 90 A. Todėl XT30 tinka ten, kur svarbus mažas dydis ir svoris, o srovės neviršija kompaktiškų sistemų ribų.

Privalumai ir pranašumai

• Iki ~30 A tęstinės srovės – pakanka daugumai kompaktiškų RC ir DIY įrenginių.
• Auksuoto vario lydinio kontaktai – maža pereinamoji varža ir mažesnis įtampos kritimas.
• Raktinė (asimetrinė) geometrija – apsauga nuo neteisingo poliškumo pajungimo.
• Karščiui atsparus PA/nailono korpusas – atlaiko litavimo ir darbinę šilumą.
• Mažas dydis ir svoris – telpa ten, kur XT60 ar XT90 netilptų.
• Litavimo lizdeliai 14–18 AWG laidui – aiškiai apibrėžtas laido skerspjūvis be improvizacijų.
• Du kontaktai (DC) – paprastas ir aiškus kontaktų išdėstymas (+/−).
• Kiekis: 1 vnt. – galite įsigyti tiksliai tiek jungčių, kiek reikia projektui.

Kam skirtas šis produktas?

XT30 Male vyriška jungtis naudojama dronuose ir RC modeliuose, kur svoris ir vieta yra ribojantys veiksniai. Taip pat ji tinka LED ir maitinimo moduliams, davikliams bei valdikliams.

Elektriniuose dviračiuose ir paspirtukuose ši jungtis skirta pagalbinėms 5–30 A šakoms, o ne pagrindinei akumuliatoriaus linijai. Didelės galios pagrindinėms linijoms naudojamos XT60 arba XT90 jungtys. Dėl to XT30 rinkitės apšvietimo, valdymo ar davikliais paremtoms grandinėms.

Be to, jungtis naudinga prototipams ir laboratoriniams maitinimo šaltiniams. Vyriška pusė su atvirais kaiščiais įprastai montuojama neįtampintoje pusėje – prie greičio valdiklio (ESC), apkrovos arba kroviklio išėjimo.

Pakuotės turinys

• XT30 Male (vyriška) jungtis – 1 vnt.
• Porinė XT30 Female (moteriška) jungtis – įsigyjama atskirai.

Techninės specifikacijos

Montavimo patarimai

1. Laikykitės poliariškumo (+/−) ir teisingo kontaktų išdėstymo.
2. Naudokite lituoklį su pakankama šilumine galia ir lituokite trumpai.
3. Po litavimo užmaukite termosusitraukiantį vamzdelį.
4. Kabelyje palikite įtempimo (apsauginę) kilpą.

Kodėl rinktis XT30 Male vyrišką jungtį?

Pagrindinis skirtumas nuo XT60 – matmenys. XT30 yra mažesnė ir lengvesnė, todėl skirta mažesnėms srovėms, o XT60 – didesnėms apkrovoms. Kompaktiškame drone ar davikliu grandinėje ši skirtis dažnai lemia, ar sujungimas apskritai tilps.

Antra, auksuoto vario lydinio kontaktai palaiko stabilų sąlytį ir mažą varžą. Dėl to mažėja įkaitimas prie didesnių srovių. Reali srovė vis dėlto priklauso nuo laido skerspjūvio, ilgio, aušinimo ir litavimo kokybės.

Trečia, raktinė geometrija nėra vien dizaino sprendimas. Ji fiziškai neleidžia sujungti jungčių atvirkščiai, todėl sumažina trumpojo jungimo riziką surinkimo metu.

DUK

Ar XT30 Male jungtis tinka dronams ir RC modeliams?

• Taip – tai viena pagrindinių šios jungties paskirčių.
• Pritaikyta iki ~30 A tęstinės srovės, o to pakanka daugumai kompaktiškų RC sistemų.
• Mažas dydis ir svoris tinka ribotai erdvei drono rėme.

Kokioms elektrinių dviračių ir paspirtukų grandinėms ji skirta?

• Pagalbinėms 5–30 A šakoms: apšvietimui, davikliams, valdikliams.
• Pagrindinėms didelės galios akumuliatoriaus linijoms ji netinka – ten naudojamos XT60 arba XT90.

Ar tinka greitam krovimui?

• Taip, jei krovimo srovė atitinka XT30 ir laidų specifikaciją – dažniausiai iki ~10–30 A.
• Viršijus šią ribą reikia didesnės jungties.

Kuo XT30 skiriasi nuo XT60?

• XT30 pritaikyta ~30 A, XT60 – apie 60 A.
• XT30 yra mažesnė ir lengvesnė, todėl skirta mažesnėms srovėms.
• XT60 naudojama didesnėms apkrovoms.

Kokio storio laidą lituoti prie šios jungties?

• Rekomenduojamas laido skerspjūvis – 14–18 AWG (apie 2,5–0,75 mm²).
• Per storas laidas netelpa į litavimo lizdelį ir yra dažniausia montavimo klaida.

Ar ši jungtis turi kibirkšties slopinimą?

• Ne, anti-spark rezistoriaus nėra.
• Jungiant didelės talpos apkrovą, pavyzdžiui, greičio valdiklį (ESC), susidaro įjungimo kibirkštis.
• Didelės talpos sistemoms naudojamas XT90-S arba išorinė anti-spark kilpa.

Ar pakuotėje yra porinė moteriška jungtis?

• Ne – tiekiama 1 vnt. vyriškos (male) jungties.
• Porinė XT30 moteriška jungtis (lizdas) įsigyjama atskirai.

Kodėl vyriška pusė montuojama ne prie akumuliatoriaus?

• Vyriška XT30 pusė turi atvirus kontaktinius kaiščius.
• Todėl ji įprastai montuojama neįtampintoje pusėje – prie ESC, apkrovos arba kroviklio išėjimo.
• Akumuliatoriaus pusėje paprastai naudojamas lizdas.

Ši XT30 Male vyriška jungtis tinka ten, kur reikia kompaktiško ir tvarkingo iki ~30 A sujungimo. Prieš litavimą įsitikinkite dėl poliariškumo, o po jo – uždenkite sujungimą termosusitraukiančiu vamzdeliu.
