PAS pedalavimo daviklis 12 magnetų – elektrinių dviračių jutiklis

PAS pedalavimo daviklis su 12 magnetų yra kadencijos (mynimo dažnio) jutiklis, skirtas elektriniams dviračiams ir elektrifikavimo rinkiniams, kurių valdiklis turi PAS įėjimą. Jis veikia su KT (Kunteng), Lishui, sinusiniais bei FOC valdikliais ir dauguma BBS tipo bei kelio konversijų valdiklių. Komplektą sudaro Holo daviklis ir 12 polių magnetinis žiedas, o jungtis yra 3 kontaktų (Vcc / masė / signalas) su 5 V maitinimu iš valdiklio.

Daviklis registruoja tik švaistiklių sukimąsi, todėl jis priskiriamas kadencijos tipo jutikliams. Jis neatpažįsta mynimo jėgos, taigi tai nėra sukimo momento daviklis. Signalas keliauja tiesiai į valdiklį standartiniu PAS Holo impulsų formatu.

Vienam švaistiklio apsisukimui daviklis siunčia 12 impulsų vietoje įprastų 5, 6 ar 8. Dėl to valdiklis anksčiau atpažįsta pradėtą mynimą ir sukimosi kryptį. Todėl sutrumpėja atsako uždelsa, o elektrinė pagalba tampa tolygesnė.

Privalumai ir pranašumai

• 12 magnetų skiriamoji geba – dvigubai daugiau impulsų nei 6 magnetų davikliuose, todėl valdiklis gauna tikslesnę informaciją apie mynimą.
• Trumpesnė atsako uždelsa – pagalba įsijungia po trumpesnės švaistiklio sukimo atkarpos.
• Greitesnis pagalbos nutraukimas – nustojus minti, valdiklis anksčiau supranta, kad švaistikliai sustojo.
• Sukimosi krypties atpažinimas – jutiklis skiria pirmyn ir atgal sukamus švaistiklius, todėl startas išlieka sklandus.
• 3 kontaktų jungtis – standartinė Vcc, masės ir signalo schema, tinkanti valdikliams su PAS įvadu.
• 5 V maitinimas iš valdiklio – atskiro maitinimo šaltinio nereikia.
• Montavimas kairėje arba dešinėje pusėje – padėtį galima rinktis pagal rėmo geometriją ir laisvą erdvę prie centrinio guolio.
• Platus valdiklių suderinamumas – veikia su KT, Lishui, sinusiniais ir FOC valdikliais.

Kam skirtas šis produktas?

Šis daviklis skirtas elektriniams dviračiams ir konversijos rinkiniams, kurių valdiklis turi PAS įėjimą. Tinka KT (Kunteng) ir Lishui valdikliams, taip pat sinusiniams bei FOC (lauko orientuoto valdymo) valdikliams. Be to, jis dera su dauguma BBS tipo ir kelio konversijų valdiklių, turinčių PAS įvadą.

Jį renkasi tie, kas patys elektrina dviratį arba keičia pavargusį 5-8 magnetų daviklį. Taip pat jis naudingas, kai pagalba įsijungia per vėlai arba per staigiai. Visų pirma tai jaučiama startuojant nuo šviesoforo ar įkalnėje.

Daviklis tinka tiek stebuliniams, tiek viduriniams (centriniams) varikliams, nes signalą apdoroja valdiklis, o ne variklis. Ekranai, tokie kaip LCD3, 750C ar EggRider, PAS signalo neskaito – jais tik nustatomas ir rodomas pagalbos lygis.

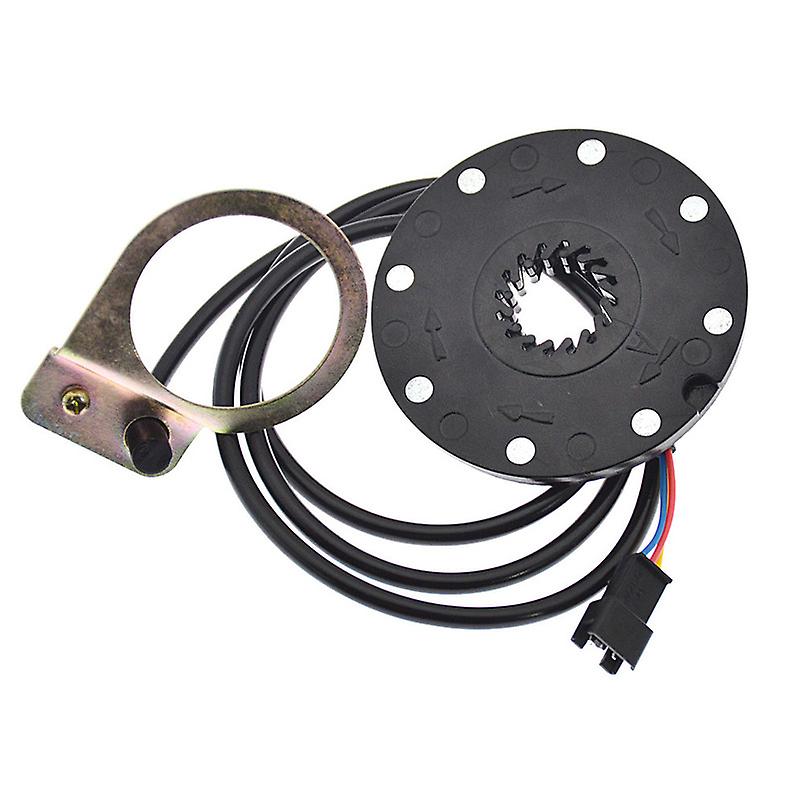

Kas yra pakuotėje?

• Holo daviklio korpusas su 3 kontaktų jungties laidu
• 12 polių magnetinis žiedas, tvirtinamas ant švaistiklio veleno

Techninės specifikacijos

Kodėl rinktis PAS pedalavimo daviklį su 12 magnetų?

Pagrindinis skirtumas nuo įprastų daviklių yra polių skaičius. 12 magnetų duoda dvigubai tankesnį impulsų srautą nei 6 magnetų žiedas. Dėl to valdiklis reaguoja po maždaug 30° švaistiklio pasukimo, o ne po 60°.

Toks tikslumas keičia važiavimo pojūtį, tačiau nekeičia variklio galios, greičio ar ridos. Pagalba tiesiog prasideda ir baigiasi arčiau to momento, kai iš tikrųjų sukate švaistiklius.

Montavimas yra tiesioginis: daviklio korpusas tvirtinamas prie rėmo, magnetinis žiedas užmaunamas ant švaistiklio veleno teisinga kryptimi į jutiklį, o 3 kontaktų kištukas jungiamas į valdiklio PAS įėjimą. Po to patikrinamas pagalbos veikimas ir, jei reikia, valdiklyje arba ekrane pakoreguojamas PAS lygis.

DUK

Kuo 12 magnetų geriau už 5-8 magnetų daviklį?

• 12 magnetų daviklis siunčia 12 impulsų per vieną švaistiklio apsisukimą.
• Didesnė skiriamoji geba reiškia trumpesnę atsako uždelsą.
• Elektrinė pagalba pasiskirsto tolygiau visame mynimo rate.
• Nustojus minti, valdiklis greičiau nutraukia pagalbą.

Ar PAS daviklis veiks su LCD3, 750C arba EggRider ekranu?

• Taip, jei valdiklis turi PAS įėjimą.
• PAS signalas keliauja tiesiai į valdiklį, o ne į ekraną.
• Ekranu tik nustatomas ir rodomas pagalbos lygis.

Kokiems valdikliams skirtas šis daviklis?

• KT (Kunteng) ir Lishui valdikliams.
• Sinusiniams ir FOC valdikliams.
• Daugumai BBS tipo ir kelio konversijų valdiklių su PAS įvadu.
• Lemiamas kriterijus yra 3 kontaktų PAS įėjimas: 5 V, masė ir signalas.

Ar tai sukimo momento daviklis?

• Ne, tai kadencijos (mynimo dažnio) daviklis.
• Jis registruoja tik švaistiklių sukimąsi ir jo kryptį.
• Mynimo jėga nėra matuojama.

Kur montuojamas daviklis ir magnetinis žiedas?

• Daviklio korpusas tvirtinamas prie rėmo centrinio guolio zonoje.
• Magnetinis žiedas užmaunamas ant švaistiklio veleno.
• Žiedas turi būti atsuktas teisinga kryptimi į jutiklį.
• Montuoti galima kairėje arba dešinėje pusėje pagal rėmą ir laisvą erdvę.

Kaip jungiami laidai?

• Jungtis yra 3 kontaktų: Vcc, masė ir signalas.
• Kištukas jungiamas į valdiklio PAS įėjimą.
• Maitinimas yra 5 V ir ateina iš valdiklio.
• Atskiro akumuliatoriaus daviklis nereikalauja.

Ar 12 magnetų daviklis padidina variklio galią arba greitį?

• Ne, galia, didžiausias greitis ir rida nesikeičia.
• Pagerėja tik atsako laikas ir pagalbos tolygumas.
• Startas nuo vietos tampa sklandesnis.

Ar daviklis tinka viduriniam varikliui?

• Taip, jei valdiklis turi PAS įėjimą.
• Tinka ir stebuliniams, ir viduriniams varikliams.
• Signalą apdoroja valdiklis, todėl variklio tipas nėra ribojantis veiksnys.

Šis 12 magnetų PAS pedalavimo daviklis su Holo jutikliu ir magnetiniu žiedu yra tiesioginis pakaitalas mažesnės skiriamosios gebos davikliams. Jis jungiamas 3 kontaktų kištuku, maitinamas 5 V iš valdiklio ir montuojamas pasirinktoje rėmo pusėje.
