ASI BAC2000 valdiklis – FOC bejutiklis 180A inverteris Sur-Ron ir Talaria

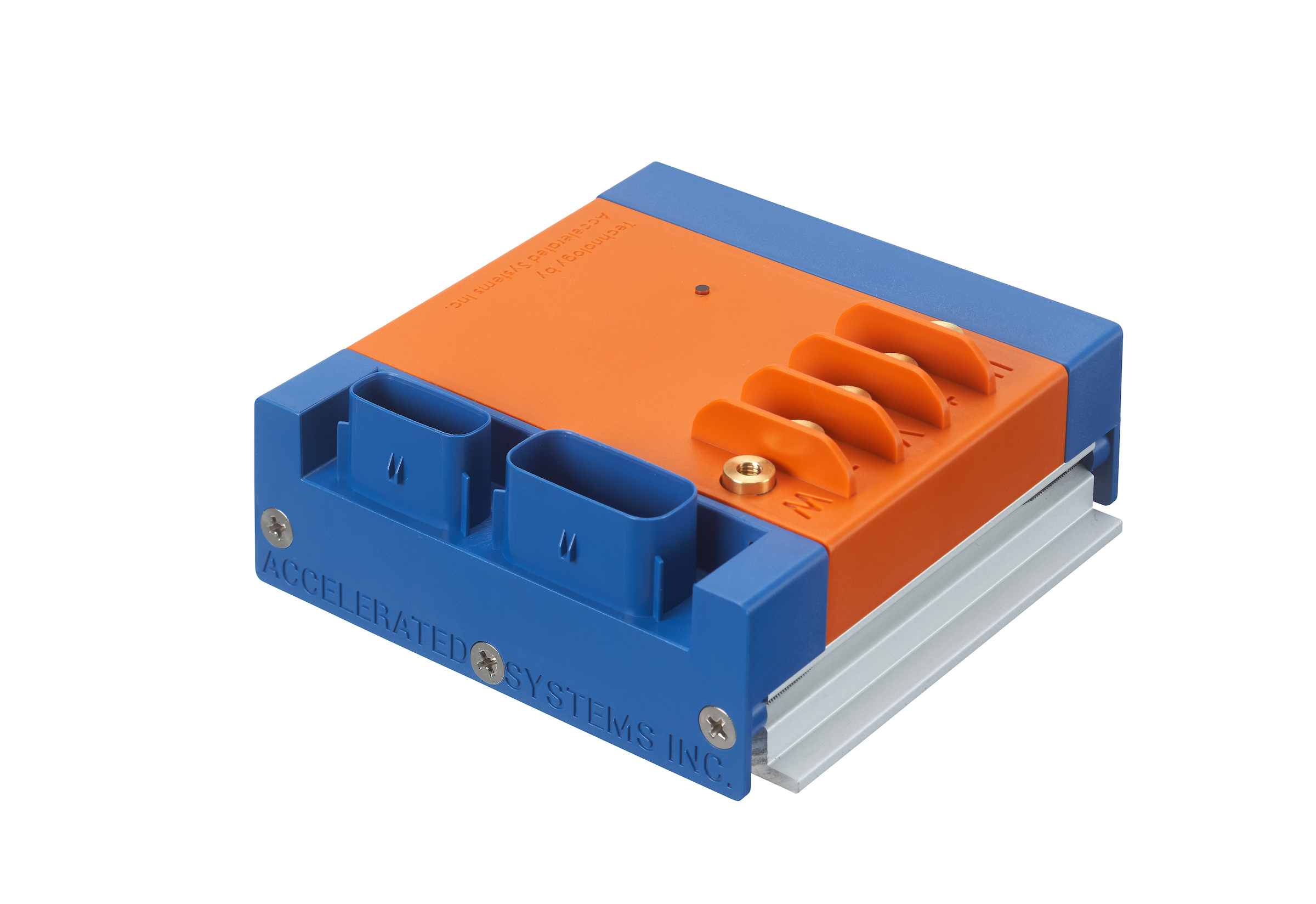

ASI BAC2000 valdiklis yra itin kompaktiškas kintamosios srovės variklio valdiklis (AC motor controller / inverter), skirtas didelės galios elektriniams motociklams ir lengvosioms elektrinėms transporto priemonėms – Sur-Ron Light Bee, Talaria Sting ir panašiems bešepetėliniams PMSM varikliams. Jis dirba 36-72 V įtampos ruože, tiekia 180 A vardinę ir 200 A didžiausią (piko) srovę, o valdymui naudoja lauko orientavimo valdymą (FOC) su ASI adaptyviu bejutikliu algoritmu.

Valdiklis yra elektrinės pavaros „smegenys“: jis nuolatinę akumuliatoriaus srovę paverčia trifaze kintamąja srove varikliui. Dėl to nuo valdiklio tiesiogiai priklauso sukimo momentas, greitis ir šiluminis elgesys. BAC2000 ASI BAC serijoje užima aukštesnę vidurinę pakopą – virš BAC855 ir žemiau BAC4000.

Gaminys apsaugotas pagal IP65 klasę, o su sandariomis jungtimis pasiekiama IP67. Kiekvienas vienetas praeina 100 % EOL bandymą su apkrova. Ryšiui naudojami TTL ir Bluetooth protokolai.

Privalumai ir pranašumai

• Lauko orientavimo valdymas (FOC) – sinusinis valdymas užtikrina tolygų momento tiekimą visame sūkių ruože.
• Bejutiklis valdymas – rotoriaus padėtis apskaičiuojama matematiškai, todėl Holo padėties jutikliai nebūtini.
• Adaptyvus bejutiklis startas – variklis pajuda be padėties jutiklių signalo, taip pašalinamas dažnas gedimų šaltinis.
• Iki 120 % vardinio užblokuoto rotoriaus sukimo momento – valdiklis leidžia trumpalaikę perkrovą virš variklio vardinės ribos.
• Automatinis derinimas (auto-tuning) – valdiklis pats nustato prijungto variklio parametrus.
• 180 A nuolatinė ir 200 A piko srovė – galios atsarga sunkiausiam komerciniam elektrinių dviračių ir e-motociklų segmentui.
• Platus 36-72 V įtampos ruožas – tinka skirtingoms akumuliatorių konfigūracijoms nuo 36 V iki 72 V.
• IP65 apsauga, IP67 su sandariomis jungtimis – korpusas pritaikytas bekelės sąlygoms.
• TTL ir Bluetooth ryšys – parametrai nuskaitomi laidu arba belaidžiu ryšiu.

Kam skirtas šis produktas?

ASI BAC2000 valdiklis perkamas kaip galios atnaujinimas Sur-Ron Light Bee ir Talaria Sting elektriniams motociklams. Taip pat jis naudojamas didelės galios elektriniuose dviračiuose ir elektriniuose paspirtukuose, kuriuose sumontuotas bešepetėlinis PMSM variklis ir 36-72 V akumuliatorius.

Gaminys skirtas aukščiausiai komercinei elektrinių dviračių pakopai, kur reikalinga didesnė galia nei tiekia serijiniai valdikliai. Dėl to jį renkasi tiuningo dirbtuvės, e-moto surinkėjai ir savo transporto priemonę modernizuojantys naudotojai.

Valdiklis nėra variklis, akumuliatorius ar pakrovėjas. Tai pavaros elektronikos komponentas, kuris valdo jau turimą variklį. Prieš montuojant reikia įsigyti ASI BAC2000 laidų pynę – ji parduodama atskirai.

Techninės specifikacijos

Kodėl rinktis ASI BAC2000 valdiklį?

ASI (Accelerated Systems Inc.) yra Kanados gamintojas iš Vaterlo, Ontarijo, gaminantis tik bešepetėlinių variklių valdiklius ir pavaros elektroniką. BAC serija apima BAC200, BAC500, BAC800, BAC855, BAC2000, BAC4000 ir BAC8000 modelius. BAC2000 šioje linijoje yra galingesnis už BAC855, tačiau kompaktiškesnis už BAC4000.

Pagrindinis skirtumas nuo pigesnių valdiklių – bejutiklis FOC algoritmas. Holo jutikliai bekelės e-motociklams yra dažnas gedimo taškas. Šis valdiklis veikia ir be jų, todėl sistema tampa patikimesnė. Be to, automatinis derinimas leidžia priderinti valdiklį prie skirtingų variklių.

Svarbu: valdiklis tiekiamas nesuprogramuotas. BACDoor programėlės prisijungimo duomenys nesuteikiami. Norint įsigyti šią prekę, būtina papildomai užsakyti nuotolinio programavimo seansą. Naudojant šį valdiklį su sistema ar atnaujinimo rinkiniu, pirktu ne iš FabiRide.lt, pakeitus valdiklį garantija nesuteikiama.

DUK

Ar ASI BAC2000 tinka Sur-Ron Light Bee?

• Taip, BAC2000 naudojamas kaip galios atnaujinimas Sur-Ron Light Bee elektriniams motociklams.
• Akumuliatoriaus įtampa turi patekti į 36-72 V ruožą.
• Montavimui papildomai reikalinga ASI BAC2000 laidų pynė.

Kokiems modeliams skirtas ASI BAC2000 valdiklis?

• Sur-Ron Light Bee ir Talaria Sting elektriniams motociklams.
• Didelės galios elektriniams dviračiams su bešepetėliniu PMSM varikliu.
• Elektriniams paspirtukams, veikiantiems 36-72 V įtampa.

Ar valdiklis veikia be Holo jutiklių?

• Taip, ASI adaptyvus algoritmas rotoriaus padėtį apskaičiuoja matematiškai.
• Startas taip pat vyksta bejutikliu režimu.
• Srovė ir įtampa toliau matuojamos valdiklio viduje.

Ar reikia programuoti ASI BAC2000?

• Taip, valdiklis konfigūruojamas ASI BACDoor programine įranga.
• BACDoor prisijungimo duomenys su preke nesuteikiami.
• Perkant šią prekę privaloma įsigyti nuotolinio programavimo seansą.

Ar laidų pynė įeina į komplektą?

• Ne, ASI BAC2000 laidų pynė parduodama atskirai.
• Be pynės valdiklio prijungti prie variklio ir akumuliatoriaus neįmanoma.

Kokia ASI BAC2000 srovė ir įtampa?

• Vardinė įtampa – 36-72 V.
• Vardinė srovė – 180 A.
• Didžiausia (piko) srovė – 200 A.

Ar valdiklis atsparus drėgmei?

• Apsaugos klasė – IP65.
• Su sandariomis jungtimis pasiekiama IP67 klasė.

Ką reiškia 120 % sukimo momento riba?

• Valdiklis gali tiekti iki 120 % variklio vardinio užblokuoto rotoriaus sukimo momento.
• Tai perkrovos geba, o ne 120 % galios ar naudingumo koeficiento padidėjimas.
• Papildomi padėties jutikliai tam nereikalingi.

Kaip prisijungti prie valdiklio parametrų?

• Naudojami TTL ir Bluetooth protokolai.
• Konfigūravimas atliekamas ASI BACDoor programa.

ASI BAC2000 valdiklis yra pavaros elektronikos komponentas didelės galios elektriniams motociklams ir dviračiams. Kiekvienas vienetas patikrinamas 100 % EOL bandymu su apkrova, todėl į rankas patenka apkrovos sąlygomis įvertintas gaminys. Nepamirškite atskirai užsakyti laidų pynės ir nuotolinio programavimo seanso.
