BMS 14S 52V 20A – baterijos apsaugos ir balansavimo plokštė e-dviračiams

BMS 14S 52V 20A yra baterijos valdymo sistemos (Battery Management System) apsaugos plokštė, skirta 14S ličio jonų paketams – elektriniams dviračiams, elektriniams paspirtukams ir kitoms 52 V sistemoms. Ji dirba su 14 nuosekliai sujungtų celių grupių, vardine 52 V įtampa ir 20 A nuolatine srove. Pilnai įkrauto paketo įtampa siekia 58,8 V.

Ši plokštė montuojama į baterijos paketo vidų pagal prijungimo schemą. Ji pati energijos nekaupia ir nėra nei įkroviklis, nei variklio valdiklis. Todėl ji atlieka vieną aiškią užduotį – saugo celes ir tolygina jų įtampas.

Modulio matmenys – 63 x 34 x 7. Balansavimas yra pasyvusis, todėl įtampų skirtumai tarp elementų grupių mažinami įkrovimo metu. Dėl to paketas ilgiau išlaiko tolygią būklę.

Privalumai ir pranašumai

• Apsauga nuo perkrovos – plokštė atjungia grandinę, kai celių grupių įtampa pakyla virš leistinos ribos.
• Apsauga nuo per gilaus iškrovimo – 14S paketas atjungiamas, kai įtampa nukrenta per žemai.
• Apsauga nuo trumpojo jungimo – grandinė nutraukiama automatiškai, be naudotojo įsikišimo.
• Apsauga nuo viršsrovio – 20 A riba neleidžia paketui dirbti su per didele apkrova.
• Pasyvusis balansavimas – 14 elementų grupių išlyginamos, todėl mažėja disbalansas tarp celių.
• Talpos išlaikymas – subalansuotos grupės leidžia išnaudoti visą paketo talpą, o ne tik silpniausios grupės dalį.
• Ilgesnis tarnavimo laikas – tolygesnės celės ir stabilesnė temperatūra duoda daugiau įkrovimo ir iškrovimo ciklų.
• Kompaktiškas 63 x 34 x 7 korpusas – plokštė telpa į standartinius 14S paketų korpusus.

Kam skirtas šis produktas?

Ši plokštė skirta elektriniams dviračiams, elektriniams paspirtukams ir kitoms 52 V (14S) lengvosioms elektrinėms transporto priemonėms. Ji tinka tiems paketams, kurių sistema traukia iki 20 A nuolatinės srovės.

Produktas skirtas akumuliatorių gamintojams, dirbtuvėms ir patyrusiems meistrams. Montavimas reikalauja litavimo ir laidų prijungimo pagal schemą, todėl rekomenduojamas kvalifikuotas montuotojas.

Ji naudojama surenkant naują 14S paketą arba keičiant sugedusią apsaugos plokštę senoje 52 V baterijoje. Taip pat ji tinka, kai reikia atkurti celių balansą pakete su dideliu įtampų skirtumu.

Techninės specifikacijos

Kodėl rinktis BMS 14S 52V 20A?

Ši plokštė sujungia keturias apsaugas viename modulyje. Todėl atskirų saugiklių ar išorinių ribotuvų nereikia.

20 A riba yra aiškiai apibrėžta. Dėl to lengva patikrinti, ar plokštė atitinka valdiklio srovės poreikį – tai pagrindinis suderinamumo kriterijus kartu su 14S celių skaičiumi.

Automatinis atjungimas suveikia viršijus ribas. Taip mažinama terminio pažeidimo rizika neteisingo naudojimo metu.

DUK

Ar BMS 14S 52V 20A tiks 52 V baterijai?

• Ši plokštė tinka tik 14S konfigūracijos paketams.
• Paketo chemija turi būti ličio jonų, nes 14S LiFePO4 paketas duotų apie 44,8 V, o ne 52 V.
• Sistema turi traukti ne daugiau kaip 20 A.

Ar galima naudoti su didesne nei 20 A apkrova?

• Ne – 20 A yra nuolatinės srovės riba.
• Didesnei apkrovai reikia rinktis didesnės srovės BMS.
• Viršijus ribą suveikia apsauga nuo viršsrovio ir grandinė atjungiama.

Kada vyksta balansavimas?

• Balansavimas yra pasyvusis ir vyksta įkrovimo metu.
• Iškrovimo metu celės nebalansuojamos.
• Balansuojamos visos 14 elementų grupių.

Kokia įtampa laikoma pilnu įkrovimu?

• Pilnai įkrauto 14S paketo įtampa – 58,8 V.
• Vardinė įtampa – 52 V.
• 52 V žymėjimas yra standartinis e-dviračių ir e-paspirtukų baterijų pavadinimas.

Ar 14S reiškia 14 celių?

• Ne – 14S reiškia 14 nuosekliai sujungtų celių grupių.
• Kiekvienoje grupėje gali būti kelios lygiagrečiai sujungtos celės.
• Pavyzdžiui, 14S4P paketą sudaro 56 celės.

Ar tai akumuliatorius arba įkroviklis?

• Ne – tai apsaugos plokštė, kuri montuojama į baterijos paketo vidų.
• Ji energijos nekaupia ir paketo neįkrauna.
• Ji taip pat nėra variklio valdiklis.

Kokie matmenys ir kaip ji montuojama?

• Matmenys – 63 x 34 x 7.

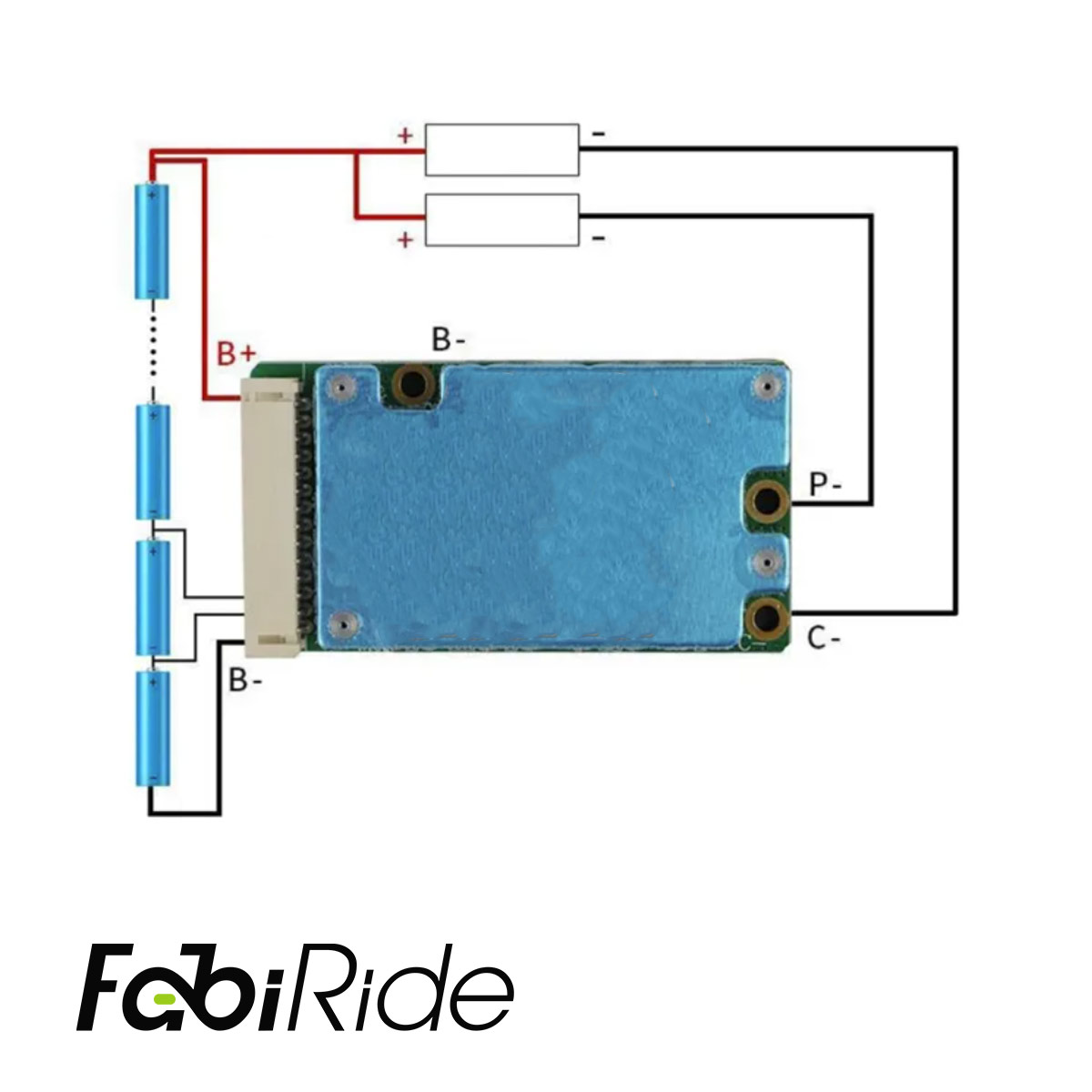

• Plokštė jungiama į paketą pagal prijungimo schemą, naudojant balansavimo laidus.
• Darbai reikalauja litavimo, todėl rekomenduojamas kvalifikuotas montuotojas.

BMS 14S 52V 20A yra komponentas 52 V ličio jonų paketams surinkti arba atnaujinti. Prieš užsakant verta patikrinti savo paketo celių grupių skaičių ir valdiklio traukiamą srovę.
