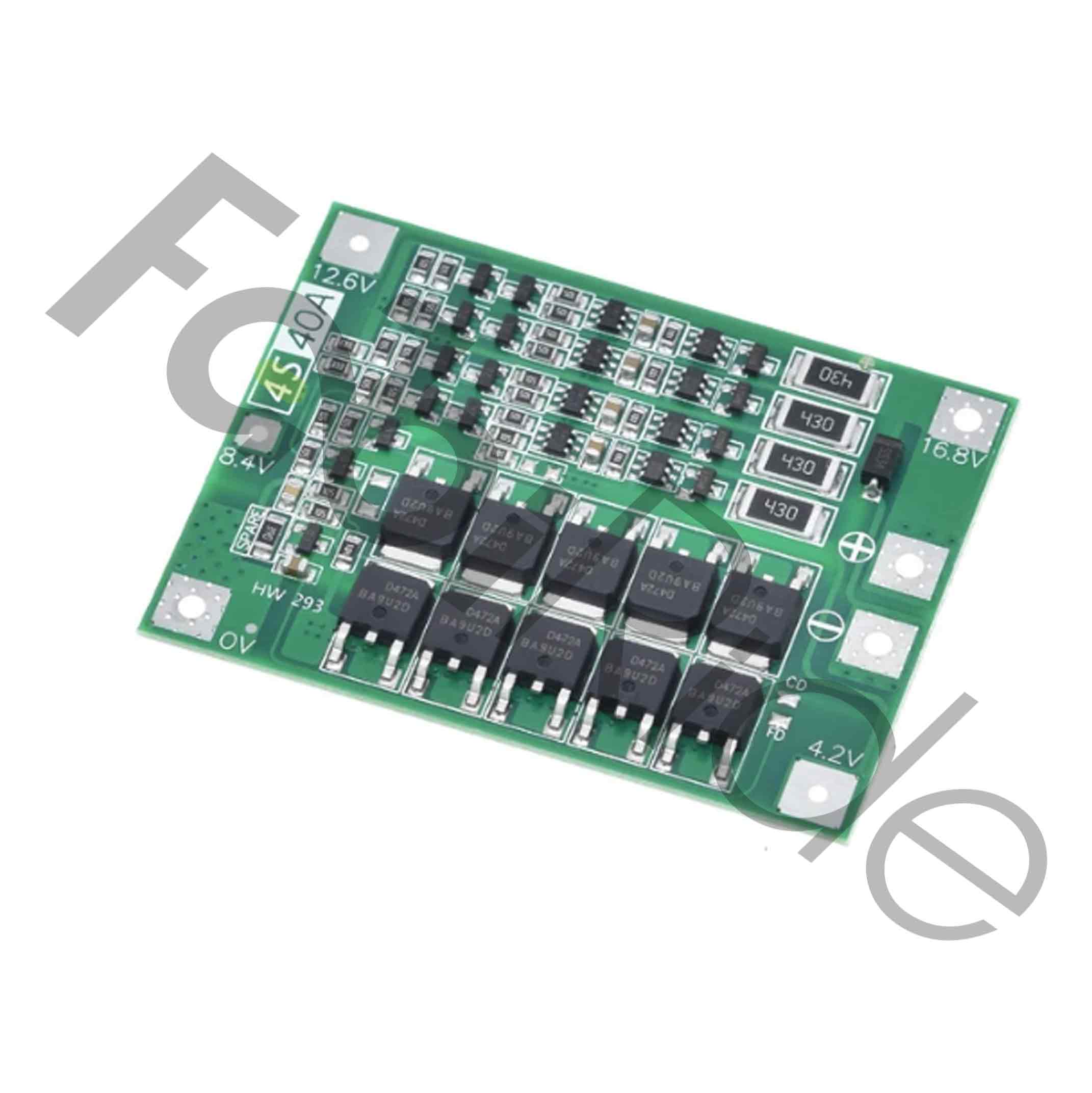

BMS 4S 14,4V 40A apsaugos plokštė Li-ion / Li-Po paketams

BMS 4S 14,4V 40A yra akumuliatoriaus apsaugos plokštė (battery management system), skirta 4S Li-ion ir Li-Po akumuliatorių paketams. Ji montuojama paketo viduje ir valdo keturias nuosekliai sujungtas celes. Modulis atlaiko 40 A tęstinę iškrovos srovę, turi 4 kanalų pasyvų balansavimą ir apsaugas nuo perkrovimo, per gilaus iškrovimo, viršsrovės bei trumpojo jungimo.

Plokštė pritaikyta 4S (14,4 V klasės) sistemoms: e-mobilumo pagalbinei įrangai, UPS moduliams, LED apšvietimui, audio sistemoms ir savarankiškiems (DIY) baterijų projektams. Elektriniuose dviračiuose ir elektriniuose paspirtukuose ji naudojama 4S pagalbinėje įrangoje bei maitinimo moduliuose. Todėl ji tinka ten, kur reikia kompaktiškos 14,4–14,8 V klasės apsaugos.

BMS 4S 14,4V 40A pati energijos nekaupia ir netiekia. Ji tik praleidžia srovę ir nutraukia grandinę pavojingomis sąlygomis. Dėl to paketas dirba saugiau ir tarnauja ilgiau.

Privalumai ir pranašumai

• 4 kanalų balansavimas (4S) – mažina celių įtampų disbalansą įkrovimo metu.
• Pasyvus balansavimas – veikia įkrovimo pabaigoje, kai atskiros celės pasiekia aukštesnę įtampą.
• Apsauga nuo perkrovimo – nutraukia įkrovimą, kai celių įtampa viršija leistiną ribą.
• Apsauga nuo per gilaus iškrovimo – atjungia apkrovą, kol celės dar nenukritusios per žemai.
• Apsauga nuo viršsrovės ir trumpojo jungimo – reaguoja į per didelę srovę apkrovos linijoje.
• Tęstinė iškrova iki 40 A – tai didžiausia leistina nuolatinė srovė per plokštę.
• Maža vidinė varža – efektyvesnis energijos atidavimas ir mažesnis kaitimas darbo metu.
• Temperatūros jutiklis (NTC) – temperatūros apsauga veikia tose versijose, kuriose jutiklis sumontuotas.

Kam skirtas šis produktas?

Ši plokštė skirta 4S Li-ion ir Li-Po paketams, kurių nominali įtampa yra apie 14,8 V, dažnai žymima kaip 14,4 V klasė. Pilnai įkrauto tokio paketo įtampa siekia apie 16,8 V (4,2 V × 4). Todėl ji tinka 18650 ir 21700 formato celėms, sujungtoms į 4S konfigūraciją.

Pagrindinės taikymo sritys: e-mobilumo pagalbinė įranga, UPS moduliai, LED apšvietimas, audio sistemos ir DIY projektai. Elektriniuose dviračiuose ir elektriniuose paspirtukuose ji naudojama 4S pagalbinei įrangai bei maitinimo moduliams, o ne pagrindiniam traukos paketui.

Produktas skirtas akumuliatorių surinkėjams, elektronikos meistrams ir dirbtuvėms. Taip pat jis tinka tiems, kas patys renka 4S paketus ir laikosi srovės bei šilumos reikalavimų. Tačiau LiFePO₄ 4S paketams (nom. ~12,8 V, maks. ~14,6 V) reikalinga LiFePO₄ specifikacijos BMS ir atitinkamas įkroviklis.

Techninės specifikacijos

Montavimo pastabos

1. Laikykitės gnybtų schemos: B-, B1, B2, B3, B4 (=B+), P-/P+ ir C-/C+, jei prievadai atskirti.
2. Pirmą paleidimą atlikite be apkrovos. Tada patikrinkite kiekvienos celių grupės įtampą.
3. Kraukite CC/CV ~16,8 V įkrovikliu, skirtu 4S Li-ion paketams.
4. Naudokite atitinkamo skerspjūvio laidus ir įdėkite saugiklį baterijos linijoje.

Kodėl rinktis BMS 4S 14,4V 40A?

Ši plokštė sujungia keturias apsaugas ir 4 kanalų balansavimą viename modulyje. Dėl to atskiro balansavimo įrenginio nereikia. Be to, 40 A tęstinės srovės riba yra aukštesnė nei įprastuose 4S moduliuose, kurie dažnai ribojami 15–30 A.

Maža vidinė varža reiškia mažesnius nuostolius ties MOSFET tranzistoriais. Todėl plokštė mažiau kaista esant didelėms srovėms. Tai svarbu kompaktiškuose korpusuose, kur oro cirkuliacija ribota.

Atskirų prievadų versijose įkrovimo kelias (C-/C+) atskirtas nuo iškrovimo kelio (P-/P+). Todėl paketą galima krauti ir naudoti per skirtingas linijas. Tačiau bendro prievado versijose C- ir P- yra sujungti.

DUK

Ar tinka 18650 ir 21700 celėms?

• Taip, BMS 4S 14,4V 40A tinka 18650 ir 21700 celėms.
• Būtina sąlyga – paketas turi būti 4S Li-ion arba Li-Po.
• Taip pat reikia laikytis srovės ir šilumos reikalavimų.

Ar galima krauti akumuliatorių per šią plokštę?

• Taip, įkrovimas per plokštę galimas.
• Reikalingas 4S Li-ion CC/CV įkroviklis, ~16,8 V.
• Įkrovimo metu veikia 4 kanalų pasyvus balansavimas.

Ar ši plokštė tinka LiFePO₄ paketams?

• Ne, BMS 4S 14,4V 40A skirta tik Li-ion / Li-Po chemijai.
• LiFePO₄ 4S paketo nominali įtampa yra ~12,8 V, maksimali ~14,6 V.
• Tokiam paketui reikalinga LiFePO₄ specifikacijos BMS ir atitinkamas įkroviklis.

Ar ši BMS tinka elektriniam dviračiui ar paspirtukui?

• Taip, bet tik 4S pagalbinei įrangai ir maitinimo moduliams.
• Tinkami pavyzdžiai: apšvietimas, valdymo elektronika, pagalbiniai 14,4 V paketai.
• Pagrindiniams 36 V, 48 V ar 72 V traukos paketams reikia daugiau celių turinčios BMS.

Ką reiškia 40 A parametras?

• Tai tęstinė iškrovos srovė – didžiausia nuolatinė srovė, kurią plokštė gali praleisti.
• Plokštė šios srovės netiekia, o tik ją praleidžia ir stebi.
• Reali riba priklauso nuo aušinimo ir laidų skerspjūvio.

Kaip veikia celių balansavimas?

• Balansavimas yra pasyvus, 4 kanalų.
• Jis mažina celių disbalansą įkrovimo metu.
• Iškrovos metu balansavimas neveikia.

Ar veikia temperatūros apsauga?

• Temperatūros apsauga palaikoma, jei modelyje sumontuotas jutiklis.
• Be NTC jutiklio veikia tik įtampos ir srovės apsaugos.

Kokie gnybtai yra plokštėje?

• B- – paketo minusas, B1, B2, B3 – balansavimo taškai.
• B4 (=B+) – paketo pliusas.
• P-/P+ – apkrovos linija, C-/C+ – įkrovimo linija atskirtų prievadų versijose.

Prieš pirmą paleidimą patikrinkite kiekvienos celių grupės įtampą ir įsitikinkite, kad laidų skerspjūvis atitinka 40 A darbo režimą. Taip BMS 4S 14,4V 40A saugiai valdys jūsų 4S Li-ion arba Li-Po akumuliatoriaus paketą.
