BMS 5S 18V 100A apsaugos plokštė Li-ion / Li-Po paketams

BMS 5S 18V 100A yra baterijos apsaugos plokštė (battery management system), skirta savarankiškai surenkamiems 5S Li-ion ir Li-Po baterijos paketams. Ji tinka 18 V klasės e-mobilumo šakoms, elektriniams įrankiams, UPS moduliams, LED ir audio sistemoms bei „DIY“ projektams. Plokštė užtikrina tęstinę 100 A iškrovą, 5 kanalų pasyvųjį balansavimą ir keturias apsaugas.

Modulis montuojamas viduje paketo, kurį surenkate iš 18650 arba 21700 tipo celių. Jis pats energijos nekaupia ir neįkrauna. Todėl paketui papildomai reikia 5S Li-ion CC/CV ~21,0 V įkroviklio.

Elektriniuose dviračiuose ir paspirtukuose ši plokštė naudojama pagalbinėse 18 V šakose bei galinguose maitinimo moduliuose. Taip pat ji tinka elektrinių įrankių akumuliatorių atnaujinimui.

Privalumai ir pranašumai

• Tęstinė 100 A iškrova – stabilus darbas esant didelėms apkrovoms.
• 5 kanalų pasyvusis balansavimas – mažina celių įtampos disbalansą įkrovimo metu.
• Apsauga nuo perkrovos – riboja įkrovimą ties ~21,0 V (4,2 V × 5).
• Apsauga nuo per gilaus iškrovimo – atjungia apkrovą, kai celių įtampa nukrenta per žemai.
• Apsauga nuo viršsrovės – reaguoja į per didelę srovę iškrovos linijoje.
• Apsauga nuo trumpojo jungimo – momentinis išėjimo atjungimas.
• Maža vidinė varža – mažiau šilumos nuostolių ir didesnis efektyvumas nei aukštesnės varžos plokštėse.
• Temperatūros kontrolė – veikia modeliuose, kuriuose sumontuoti NTC termistoriai.

Kam skirtas šis produktas?

Plokštė skirta 5S (18 V klasės) Li-ion ir Li-Po paketams. Ji naudojama e-mobilumo pagalbinėse 18 V šakose, tai yra elektrinių dviračių ir elektrinių paspirtukų papildomo maitinimo grandinėse. Be to, ji tinka elektriniams įrankiams, UPS moduliams, LED apšvietimo sistemoms ir audio įrangai.

Ją renkasi akumuliatorių gamintojai ir „DIY“ meistrai, surenkantys paketus iš 18650 arba 21700 tipo celių. Taip pat ji naudojama galinguose maitinimo moduliuose, kur reikalinga didelė tęstinė srovė.

Svarbu: tai ne pagrindinio elektrinio dviračio ar paspirtuko variklio grandinės plokštė. 18 V yra gerokai žemesnė įtampa nei įprasti 36 V, 48 V ar 60 V važiuoklės paketai.

Techninės specifikacijos

Montavimo pastabos

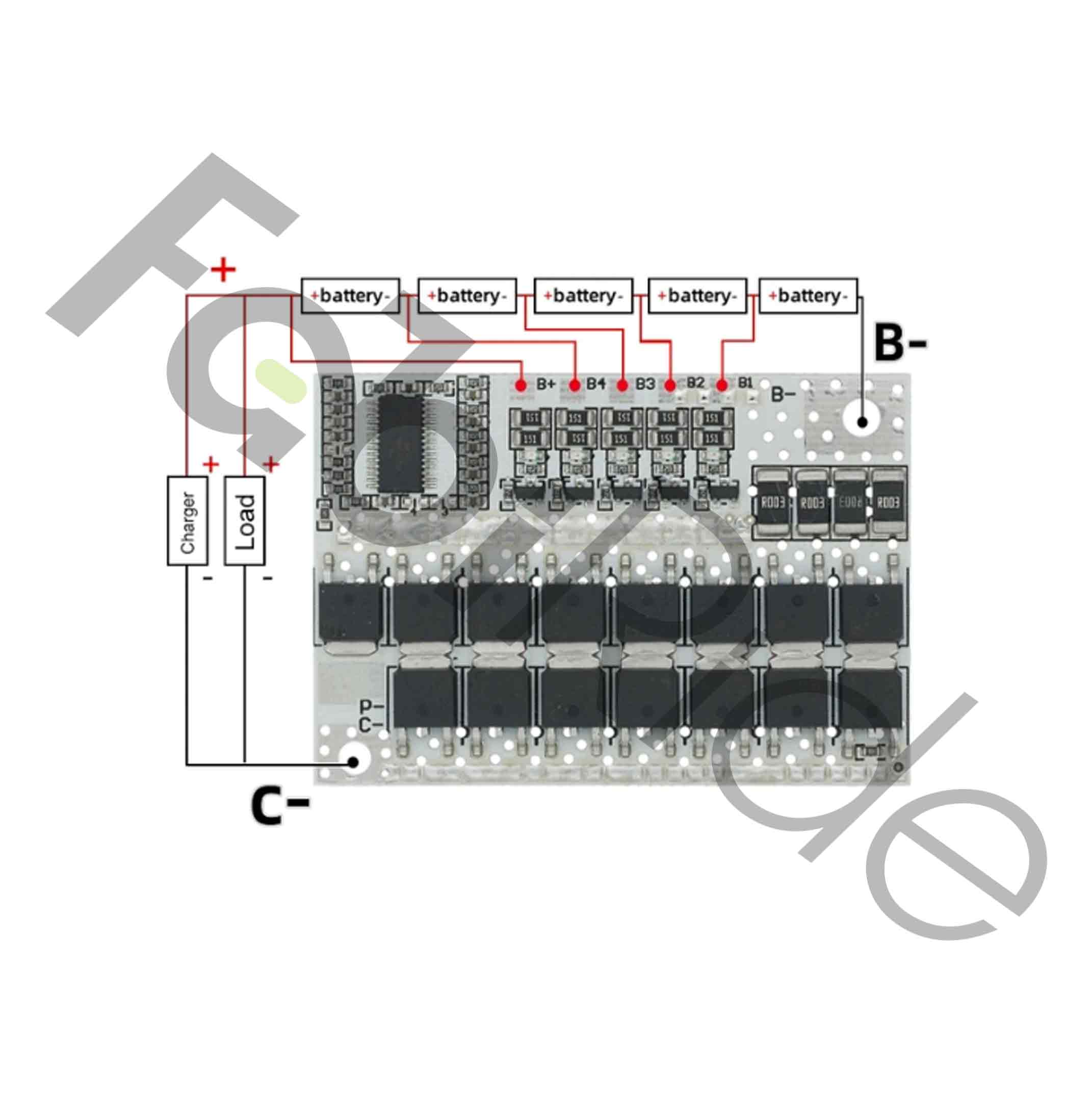

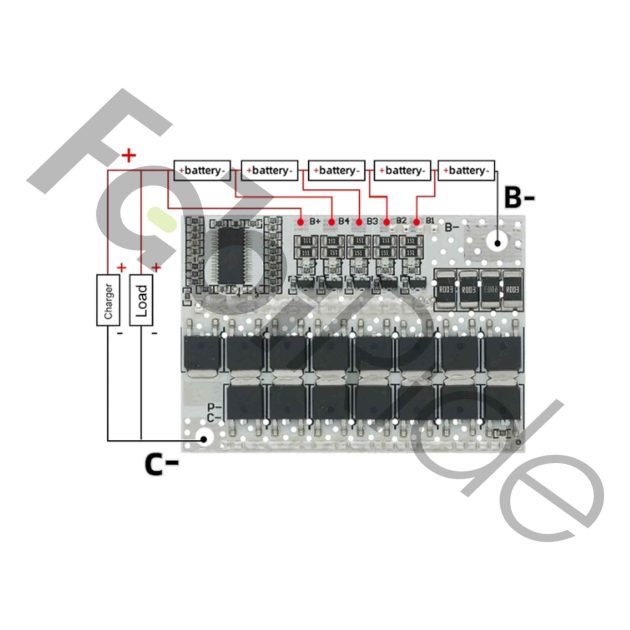

1. Laikykitės gnybtų schemos: B-, B1, B2, B3, B4, B5(=B+), P-/P+. Jungtys C-/C+ naudojamos, kai krovimas ir iškrova atskirti.
2. Pirmą paleidimą atlikite be apkrovos. Patikrinkite kiekvienos celių grupės įtampą.
3. Kraukite CC/CV ~21,0 V įkrovikliu, skirtu 5S Li-ion paketams.
4. Naudokite atitinkamo skerspjūvio laidus ir įdėkite saugiklį baterijos linijoje.
5. Pasirūpinkite ventiliacija arba aušinimu, ypač dirbant arti 100 A.

Kodėl rinktis BMS 5S 18V 100A?

Šios plokštės 100 A tęstinė srovė yra gerokai didesnė nei įprastų 5S plokščių, kurių riba dažnai siekia 20–60 A. Dėl to ji tinka galingoms 18 V grandinėms, kur mažesnės plokštės perkaistų.

Visų pirma svarbi maža vidinė varža. Ji lemia mažesnius šilumos nuostolius, todėl paketas dirba efektyviau. Be to, 5 kanalų balansavimas tolygina celių įtampas kiekvieno įkrovimo metu.

Plokštė turi atskirus krovimo ir iškrovimo gnybtus (C-/C+ bei P-/P+). Todėl ją galima naudoti tiek bendro, tiek atskiro kanalo schemose.

DUK

Ar BMS 5S 18V 100A tinka 18650 ir 21700 celėms?

• Taip, plokštė tinka 18650 ir 21700 tipo celėms.
• Būtina sąlyga – paketas turi būti 5S Li-ion arba Li-Po konfigūracijos.
• Reikia laikytis srovės ir aušinimo reikalavimų.

Ar galima krauti paketą per šią BMS?

• Taip, krovimas per plokštę galimas.
• Naudokite 5S Li-ion CC/CV įkroviklį, kurio įtampa ~21,0 V.
• Plokštė pati neįkrauna – ji tik valdo ir saugo grandinę.

Kokia yra 5S paketo įtampa su šia plokšte?

• Vardinė įtampa – ~18,5 V (5 × 3,7 V).
• Visiškai įkrauto paketo įtampa – ~21,0 V (5 × 4,2 V).
• Pavadinime nurodyti „18 V“ yra įprastas šios klasės žymėjimas.

Kokioms sistemoms skirta ši 100 A apsaugos plokštė?

• Elektrinių dviračių ir paspirtukų pagalbinėms 18 V šakoms.
• Elektriniams įrankiams ir galingiems maitinimo moduliams.
• UPS, LED apšvietimo ir audio sistemoms bei „DIY“ projektams.

Kokie apsaugos režimai veikia šioje BMS?

• Apsauga nuo perkrovos ir nuo per gilaus iškrovimo.
• Apsauga nuo viršsrovės ir nuo trumpojo jungimo.
• Temperatūros kontrolė veikia tik modeliuose su NTC jutikliais.

Ar balansavimas yra aktyvus?

• Ne, naudojamas pasyvusis balansavimas per 5 kanalus.
• Perteklinis krūvis išsklaidomas šiluma, todėl balansavimas veikia įkrovimo metu.
• Toks metodas tolygina 5 nuosekliai sujungtų celių grupių įtampas.

Ką reikia patikrinti prieš pirmą paleidimą?

• Pirmasis paleidimas atliekamas be apkrovos.
• Išmatuokite kiekvienos celių grupės įtampą prie gnybtų B1–B5.
• Baterijos linijoje turi būti sumontuotas saugiklis.

Ar ši BMS tinka 36 V ar 48 V paketams?

• Ne, plokštė skirta tik 5S konfigūracijai.
• Didesniems paketams reikia atitinkamai 10S arba 13S plokštės.
• 36 V ir 48 V yra pagrindinių e-mobilumo paketų įtampos, o ši plokštė dirba 18 V klasėje.

BMS 5S 18V 100A yra pagrindinis saugos komponentas kiekviename savarankiškai surinktame 18 V paketе. Tinkamo skerspjūvio laidai, saugiklis ir ventiliacija leidžia išnaudoti visą 100 A tęstinės iškrovos potencialą.
