EBMX X-9000 V3 valdiklis Talaria Sting MX3 MX4 MX5 ir Sur-Ron

EBMX X-9000 V3 – tai VESC/FOC pagrindu veikiantis elektrinio motociklo variklio valdiklio rinkinys (motor controller kit), skirtas Talaria Sting MX3, MX4 (Sting R) ir MX5, Sur-Ron Light Bee, Sur-Ron Ultra Bee bei E Ride Pro SS 2.0, SS 3.0 ir SR modeliams. Valdiklis pasiekia iki 50 kW nominalios išėjimo galios, 1000 A pastoviąją ir 1600 A momentinę fazinę srovę, turi IP67 sandarumo klasę ir integruotą inercinį jutiklį (IMU).

Rinkinys keičia serijinį motociklo valdiklį ir atveria pilną variklio bei akumuliatoriaus potencialą. Darbinė įtampa – 48-110 V, didžiausia leidžiama – 120 V. Valdiklis skirtas naudoti su ličio jonų akumuliatoriais iki 26S (26 elementai nuosekliai).

V3 karta gavo atnaujintą valdymo logiką ir aušinimą. Dėl to V2 laidynas su V3 nesuderinamas. Tačiau V2 radiatoriai tinka ir toliau. Visi nustatymai keičiami realiu laiku telefono programėle per „Bluetooth“.

Privalumai ir pranašumai

• Iki 50 kW nominali galia – valdiklio didžiausia galimybė, kurią riboja variklis, akumuliatorius ir aušinimas.
• 1000 A / 1600 A fazinė srovė – pastovioji ir momentinė srovė užtikrina staigų sukimo momentą nuo nulio.
• VESC platforma su FOC valdymu – tylus ir efektyvus variklio darbas visame apsukų diapazone.
• Integruotas inercinis jutiklis (IMU) – priekinio rato pakilimo kontrolė, apsauga nuo apvirtimo atgal ir triukų režimai.
• 30× Infineon MOSFET tranzistorių – galios pakopa, atlaikanti aukštas fazines sroves.
• IP67 apsaugos klasė – atsparus dulkėms ir vandeniui, darbinė temperatūra nuo -25 °C iki +80 °C.
• 6 pritaikomi galios režimai – lenktynių ir miesto nustatymai perjungiami programėlėje.
• Dvigubas signalo įėjimas – saugesnis gazo rankenėlės prijungimas ir tikslesnis valdymas.

Kam skirtas šis produktas?

Valdiklis suderinamas su Sur-Ron Light Bee ir Sur-Ron Ultra Bee (OEM, KO RS, KO F Spec), Talaria MX3, Talaria MX4 (Sting R) ir Talaria MX5 (OEM, KO F Spec) bei E Ride Pro SS 2.0, SS 3.0 ir SR elektriniais krosiniais motociklais.

Iš variklių palaikomi EBMX XLB-60, XTA-60 ir XUB-80, taip pat QS138 90H ir QS138 70H. Šiems varikliams jau paruošti profiliai, todėl derinimas pradedamas ne nuo nulio. Iš viso valdiklyje įkelta 30+ variklių profilių.

Produktas skirtas bekelės ir trasos važiavimui. Tokie galios lygiai paprastai nėra skirti keliams su bendruoju eismu. Montavimui reikia patirties dirbant su aukštos įtampos sistemomis.

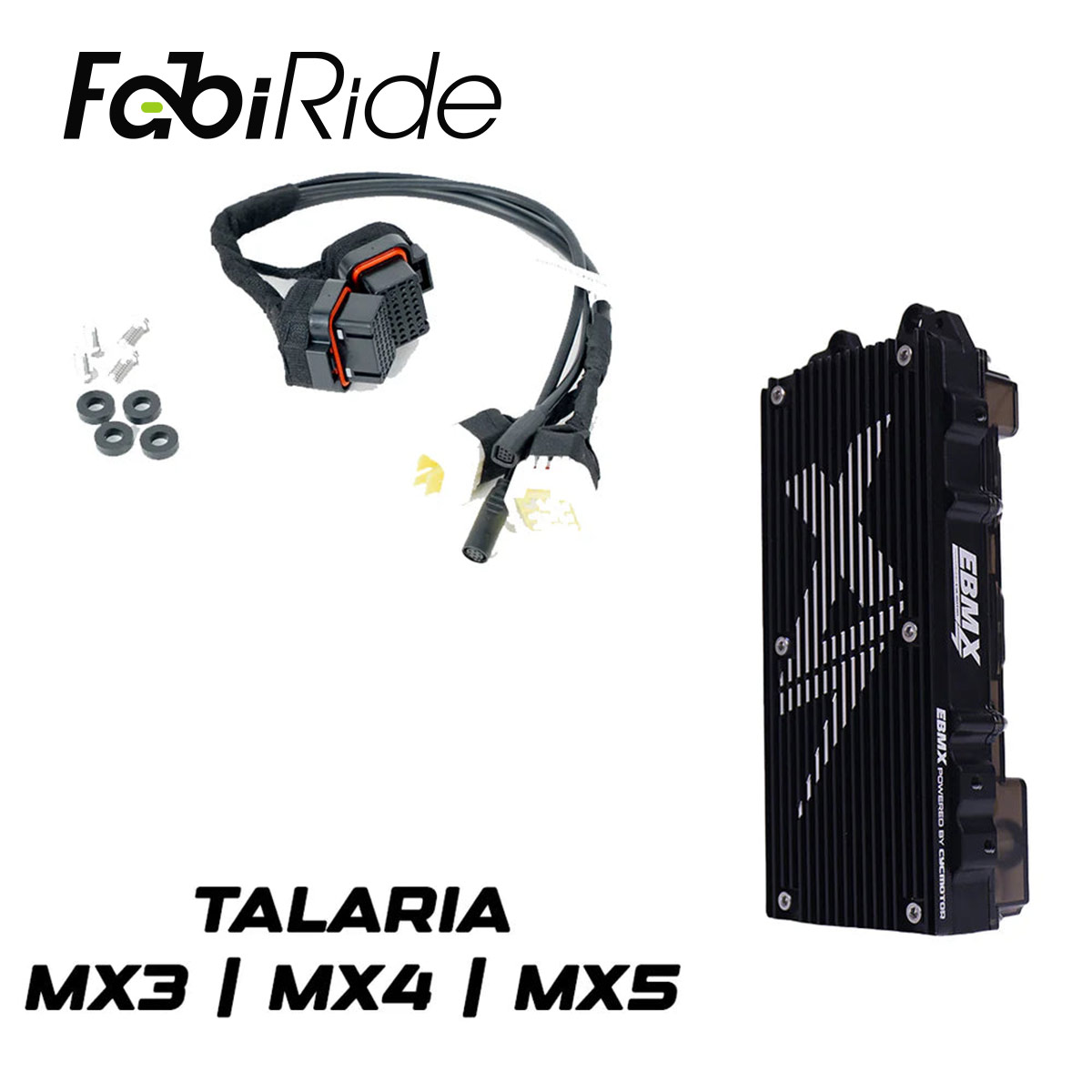

Kas yra pakuotėje?

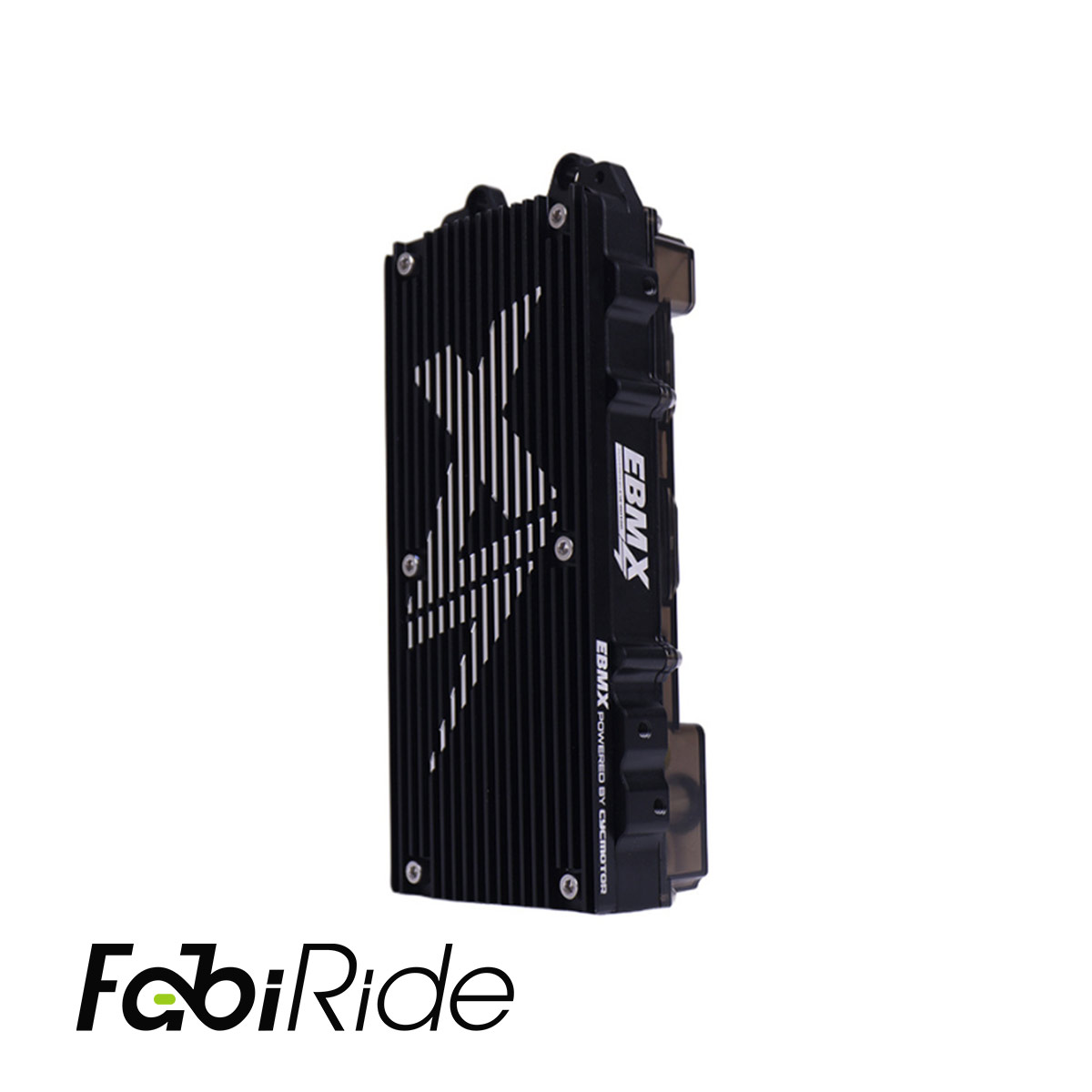

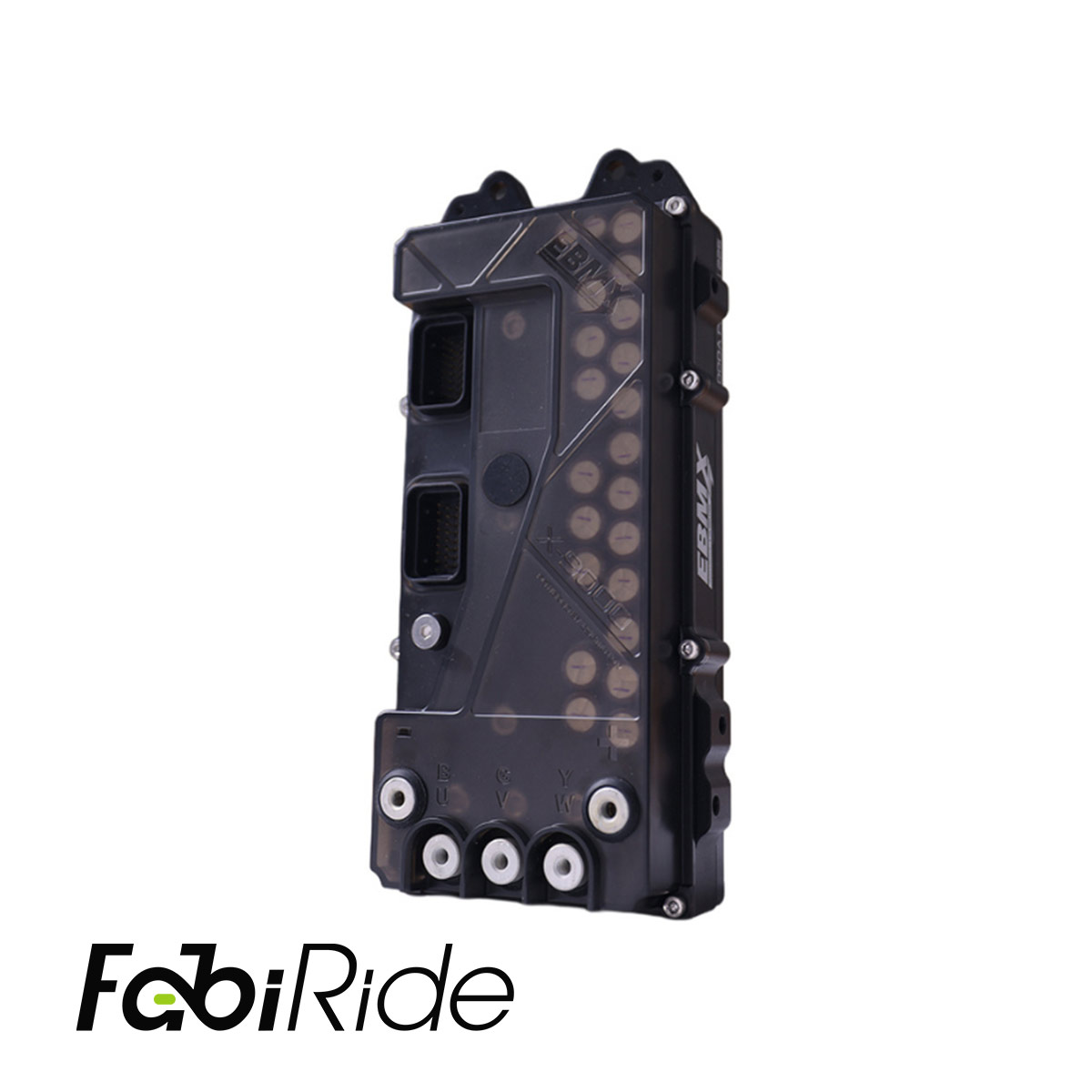

• X-9000 V3 valdiklis
• „Plug-and-play“ laidynas ir tvirtinimo rinkinys
• Oru aušinamas radiatorius (juodas)
• SW102T spalvotas ekranas – spidometras
• Nykščio gazo rankenėlė – regeneraciniam stabdymui
• „Bluetooth“ modulis
• 1-to-2 laidynas

Techninės specifikacijos

Kodėl rinktis EBMX X-9000 V3 valdiklį?

Pagrindinis skirtumas nuo serijinių valdiklių – realaus laiko derinimas telefone. X-Series programėlė leidžia keisti gazo rankenėlės kreives, reguliuoti regeneracinį stabdymą ir elektroninę sankabą (e-clutch). Be to, per programėlę diegiami OTA atnaujinimai „oru“.

Korpusas frezuojamas CNC būdu, o radiatoriai yra keičiami. Todėl vietoje standartinio oro aušinimo galima pereiti prie skysčio aušinimo. Taip pat pasirenkama radiatoriaus spalva – juoda, raudona, balta arba mėlyna.

Atnaujinant iš V2 kartos svarbu žinoti, kad reikės naujo V3 laidyno. V2 radiatorius perkelti galima be pakeitimų.

DUK

Ar V2 laidynas tinka X-9000 V3 valdikliui?

• V2 laidynas su X-9000 V3 nesuderinamas.
• Atnaujinant iš V2 reikia įsigyti V3 laidyną.
• V2 radiatoriai prie V3 valdiklio tinka.

Kokiems motociklams skirtas EBMX X-9000 V3?

• Talaria MX3, MX4 (Sting R) ir MX5 – OEM ir KO F Spec versijos.
• Sur-Ron Light Bee ir Ultra Bee – OEM, KO RS, KO F Spec.
• E Ride Pro SS 2.0, SS 3.0 ir SR.

Ar valdiklis tinka Talaria Sting su QS138 varikliu?

• Palaikomi QS138 90H ir QS138 70H varikliai.
• Taip pat palaikomi EBMX XLB-60, XTA-60 ir XUB-80 varikliai.
• Šiems varikliams įkelti paruošti profiliai greitam startui.

Ar galima derinti valdiklį telefonu?

• X-Series programėlė jungiasi per „Bluetooth“.
• Keičiamos gazo rankenėlės kreivės ir regeneracinio stabdymo stiprumas.
• Reguliuojama elektroninė sankaba ir perjungiami 6 galios režimai.
• Diegiami OTA programinės įrangos atnaujinimai.

Kuo naudingas integruotas inercinis jutiklis?

• IMU suteikia priekinio rato pakilimo kontrolę.
• Veikia apsauga nuo apvirtimo atgal (anti-loop).
• Įjungiami triukų režimai.

Kokia yra X-9000 V3 fazinė srovė?

• Pastovioji fazinė srovė – 1000 A.
• Momentinė (piko) fazinė srovė – 1600 A.
• Fazinė srovė nėra akumuliatoriaus srovė.

Kokį akumuliatorių galima naudoti?

• Darbinė įtampa – 48-110 V, didžiausia – 120 V.
• Tinka ličio jonų akumuliatoriai iki 26S.
• 26S reiškia 26 elementus, sujungtus nuosekliai.

Ar valdiklis atsparus vandeniui ir šalčiui?

• Korpusas atitinka IP67 apsaugos klasę – atsparus dulkėms ir vandeniui.
• Darbinė temperatūra – nuo -25 °C iki +80 °C.
• Aušinimas – oru arba pasirenkamas skysčiu.

EBMX X-9000 V3 yra galios elektronikos atnaujinimas Talaria Sting MX3, MX4, MX5, Sur-Ron ir E Ride Pro motociklams. Pilnas rinkinys su laidynu, ekranu, gazo rankenėle ir „Bluetooth“ moduliu leidžia pradėti derinimą iškart po montavimo.
