Higo 1T4 laidas (Bafang) – „1 į 4“ šakotuvas e-dviračio laidynui, IP65, 2 A

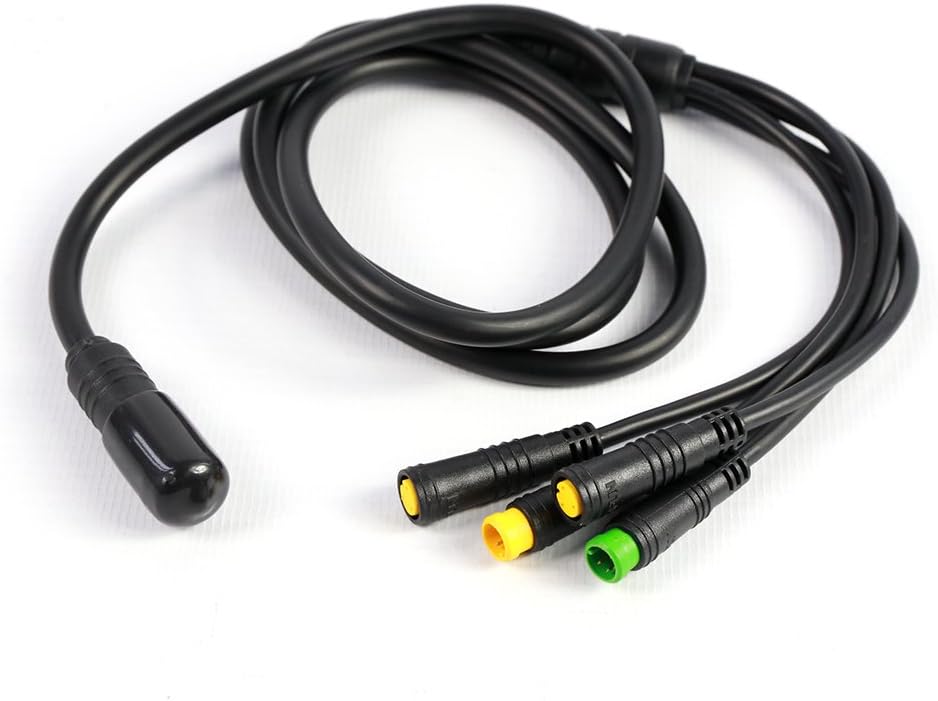

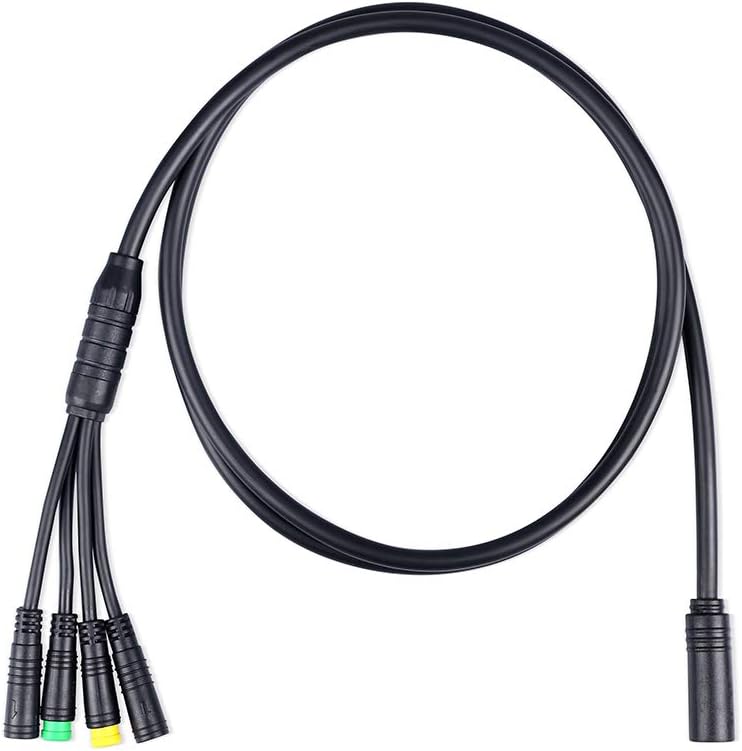

Higo 1T4 laidas (Bafang) yra pasyvus šakotuvas „1 į 4“ (1-to-4 splitter), skirtas Bafang ir kitoms Higo 1T4 tipo elektrinių dviračių sistemoms pagal kontaktų išdėstymą (pinout). Iš vienos pagrindinės magistralės jis išskiria keturias jungtis periferiniams įtaisams: ekranui – spidometrui, stabdžių jutikliams, gazo rankenai, pedalų mynimo jutikliui (PAS) ir žibintams. Maks. srovė – 2 A, apsaugos klasė – IP65, spalva – juoda.

Jungtys yra Plug & Play tipo, todėl montuojant nereikia litavimo. Kištukas ir lizdai spaudžiami tiesiai, be sukimo. Dėl to laidyno išgrupavimas prie vairo ar rėmo užtrunka kelias minutes.

Izoliacija lanksti ir patvari. Todėl laidą patogu kloti po rėmu arba ant vairo, kur kabelis juda kartu su šake ir vairo posūkiu. Taip pat šis šakotuvas tinka laidyno prailginimui vairo ir rėmo zonoje.

Privalumai ir pranašumai

• Šakotuvas „1 į 4“ – viena magistralė išskiriama į keturis atskirus išėjimus periferijai.
• Plug & Play Higo jungtys – prijungiama be litavimo ir be papildomų perėjimų.
• IP65 apsaugos klasė – atsparu dulkėms ir vandens purslams važiuojant lietuje.
• Maks. srovė 2 A – tinka signalinėms grandinėms ir mažoms apkrovoms.
• Suderinamumas su Bafang – veikia su standartiniu Bafang / Higo 1T4 kontaktų išdėstymu.
• Lanksti, patvari izoliacija – laidą galima kloti po rėmu ar ant vairo.
• Juoda spalva – laidas nesiskiria nuo įprasto e-dviračio laidyno.
• Pasyvi konstrukcija – viduje nėra elektronikos, todėl signalas tik išskiriamas, o ne keičiamas.

Kam skirtas šis produktas?

Šis šakotuvas skirtas Bafang pavarų sistemoms: centriniams (vidurinio variklio) blokams ir stebulės varikliams, kurių laidyne naudojamos Higo tipo jungtys. Taip pat jis tinka kitiems Higo 1T4 ekosistemos sprendimams, kai sutampa kontaktų išdėstymas (pinout).

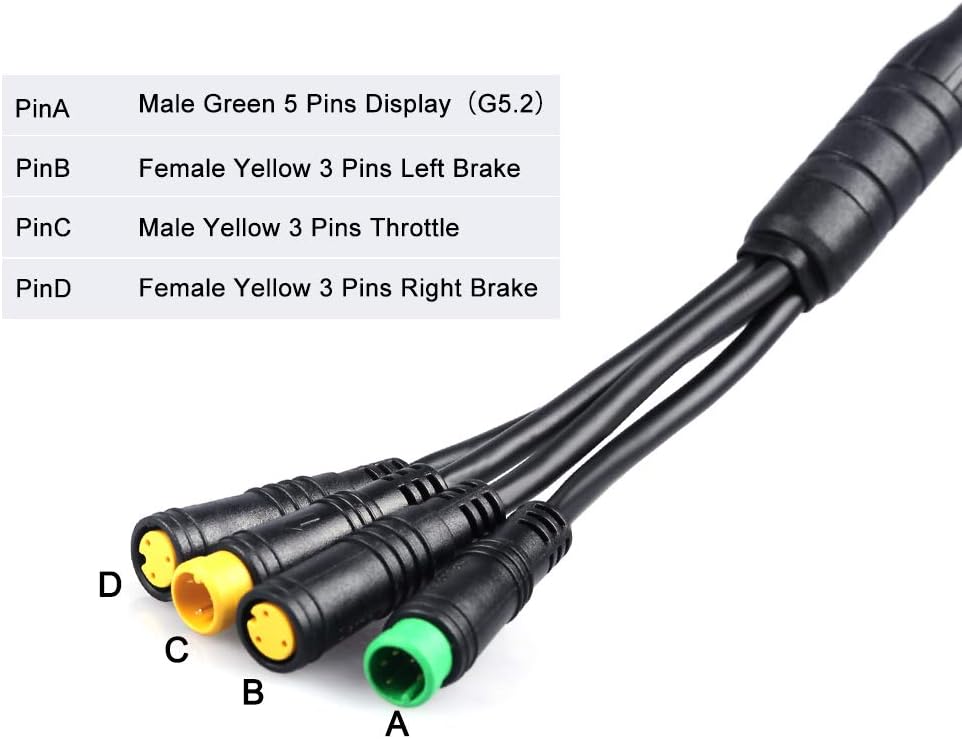

Prie keturių išėjimų jungiami šie periferiniai įtaisai: ekranas – spidometras, stabdžių jutikliai, gazo rankena (akseleratorius), pedalų mynimo jutiklis (PAS) ir žibintai. Žibintai jungiami tik tada, kai jų srovė neviršija 2 A.

Produktas naudingas renkant ar pertvarkant e-dviračio laidyną. Visų pirma jis tinka tiems, kas kelia valdiklį į naują rėmą arba tvarko laidus vairo zonoje. Be to, jį renkasi dirbtuvės, kurioms reikia tvarkingo išgrupavimo be litavimo.

Techninės specifikacijos

Montavimas

1. Išjunkite maitinimą ir atjunkite akumuliatorių.
2. Prijunkite pagrindinį Higo kištuką („1“) prie valdiklio arba laidyno.
3. Prijunkite periferijas prie 4 išėjimų. Jungčių nesukite – spauskite tiesiai.
4. Patikrinkite, kad kabeliai neužsitemptų pasukant vairą ar dirbant šakei.

Kodėl rinktis Higo 1T4 laidą?

Vietoje keturių atskirų atšakų iš valdiklio pusės naudojama viena magistralė. Todėl laidų vairo zonoje lieka mažiau, o jungtys nesipainioja tarpusavyje.

Higo jungtys yra pramoninis e-dviračių standartas, kurį savo laidynuose naudoja ir Bafang. Dėl to šis šakotuvas įsistato be adapterių, jei sutampa kontaktų išdėstymas. Litavimas nereikalingas.

IP65 klasė leidžia laidą palikti atvirai po rėmu. Tačiau jungtis reikia saugoti nuo aukšto slėgio plovimo.

DUK

Ar Higo 1T4 laidas tinka Bafang sistemai?

• Taip, jei naudojamas standartinis Bafang / Higo 1T4 kontaktų išdėstymas.
• Higo jungtys yra Plug & Play – litavimas nereikalingas.
• Vienodai atrodančios jungtys gali turėti skirtingą kontaktų išdėstymą, todėl lemia pinout, o ne kištuko forma.

Kokius įtaisus galima prijungti prie keturių išėjimų?

• Ekraną – spidometrą.
• Stabdžių jutiklius.
• Gazo rankeną (akseleratorių).
• Pedalų mynimo jutiklį (PAS).
• Žibintus.

Ar galima maitinti žibintus per 1T4 šakotuvą?

• Taip, jei srovė neviršija 2 A.
• Tai turi atitikti jūsų valdiklio specifikacijas.
• Maks. 2 A riba skirta signalinėms grandinėms ir mažoms apkrovoms.

Ar Higo 1T4 laidą galima montuoti išorėje?

• IP65 apsaugos klasė pakanka dulkėms ir lietaus purslams.
• Venkite aukšto slėgio plovimo tiesiai į jungtis.
• Panardinti laido negalima.

Ar šis šakotuvas keičia arba stiprina signalą?

• Ne – tai pasyvus šakotuvas be elektronikos.
• Viena magistralė tik išskiriama į keturis išėjimus.
• Srovės ar įtampos jis nekeičia.

Kaip teisingai prijungti jungtis?

• Prieš montavimą išjunkite maitinimą ir atjunkite akumuliatorių.
• Pagrindinis Higo kištukas („1“) jungiamas prie valdiklio arba laidyno.
• Jungtys spaudžiamos tiesiai, jų sukti negalima.
• Patikrinkite, kad laidai neužsitemptų sukant vairą ar dirbant šakei.

Ar per šį laidą galima jungti variklį arba akumuliatorių?

• Ne – maks. srovė yra 2 A.
• Laidas skirtas tik signalinėms grandinėms ir mažoms apkrovoms.
• Pagrindinei akumuliatoriaus ar variklio linijai jis netinka.

Kokia yra laido spalva ir izoliacija?

• Spalva – juoda.
• Izoliacija lanksti ir patvari.
• Todėl laidą patogu kloti po rėmu ar ant vairo.

Higo 1T4 laidas (Bafang) sujungia ekraną, stabdžių jutiklius, akseleratorių, PAS ir žibintus prie vienos magistralės. Tvarkingas laidynas vairo zonoje, IP65 apsauga ir Plug & Play jungtys leidžia surinkti sistemą be litavimo.
