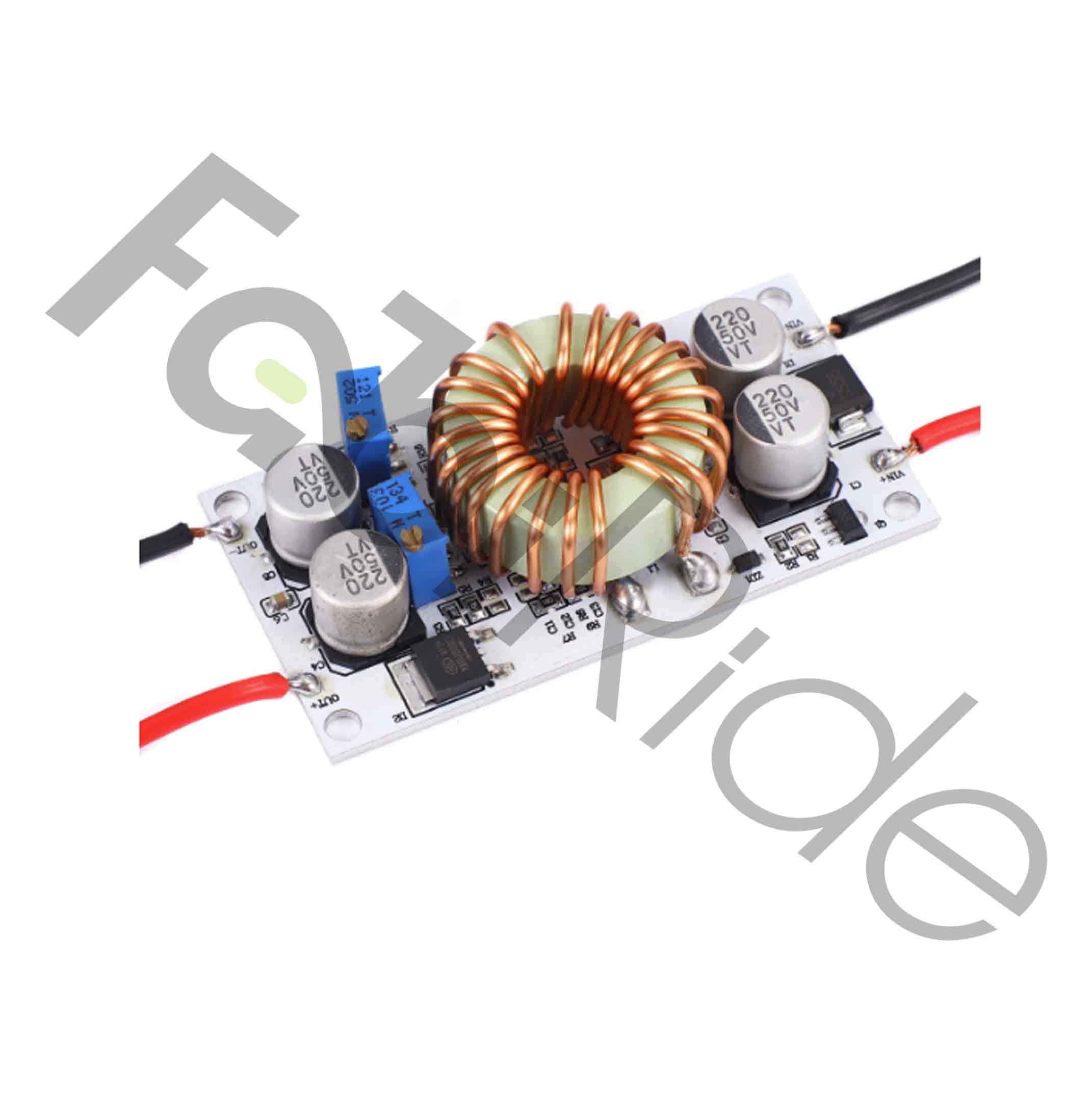

DC-DC įtampos keitiklis 9-48 V → 10-50 V, 10 A (aukštinantis, Step-UP)

DC-DC įtampos keitiklis 9-48 V → 10-50 V, 10 A yra reguliuojamas aukštinantis keitiklis (step-up / boost), skirtas elektrinių dviračių, elektrinių paspirtukų ir elektrinių motociklų projektams, LED sistemoms bei DIY elektronikai. Modulis priima 9-48 V DC įėjimo įtampą ir formuoja 10-50 V DC reguliuojamą išėjimo įtampą, kurios maksimali išėjimo srovė siekia 10 A.

Keitiklis naudojamas ten, kur iš žemesnės akumuliatoriaus įtampos reikia gauti stabilią aukštesnę įtampą. Todėl jis tinka žibintams, valdiklių periferijai, LED juostoms ir inverterių maitinimui. Išėjimo įtampa nustatoma potenciometru, todėl vieną modulį galima pritaikyti skirtingiems mazgams.

Tai tik aukštinantis keitiklis. Dėl to išėjimo įtampa visada turi būti aukštesnė už įėjimo įtampą. Pavyzdžiui, iš 12 V šaltinio galima gauti 48 V, tačiau iš 48 V nebus gaunama 12 V.

Privalumai ir pranašumai

• Platus įėjimo diapazonas 9-48 V DC – vienas modulis dirba su 12 V, 24 V, 36 V ir 48 V akumuliatoriais.
• Reguliuojama išėjimo įtampa 10-50 V DC – tikslus nustatymas potenciometru pagal apkrovos poreikį.
• Iki 10 A išėjimo srovės – pasiekiama esant tinkamam aušinimui ir palankiam Vout/Vin santykiui.
• Įtampos stabilizavimas – nustatyta išėjimo įtampa palaikoma prijungus apkrovą.
• Pasyvus arba aktyvus aušinimas – aušinimo būdas parenkamas pagal faktinę apkrovą.
• Kompaktiškas modulis – lengvai montuojamas į e-mobilumo transporto priemonės korpusą ar bandymų stendą.
• Universalus pritaikymas – žibintams, valdiklių periferijai, testų stotims ir prototipams.

Kam skirtas šis produktas?

Šis DC-DC įtampos keitiklis skirtas e-mobilumo meistrams, kurie tvarko elektrinius dviračius, elektrinius paspirtukus ir elektrinius motociklus. Dažniausias scenarijus – papildomų priedų ir žibintų maitinimas iš žemesnės akumuliatoriaus įtampos.

Modulis taip pat naudojamas LED ir elektronikos darbuose. Iš 12 V, 24 V, 36 V arba 48 V šaltinių jis formuoja stabilų aukštesnį Vout. Be to, jis maitina valdiklių periferiją, kai valdiklio pagalbiniams mazgams reikia aukštesnės įtampos nei duoda pakas.

Trečia sritis – laboratorija ir meistravimas (DIY). Keitiklis dirba kaip reguliuojamas šaltinis bandymams, testų stotims ir prototipų kūrimui. Todėl jis tinka ir nuolatiniam montavimui transporto priemonėje, ir laikinam naudojimui ant bandymų stendo.

Techninės specifikacijos

Naudojimo patarimai

1. Pirmiausia be apkrovos nustatykite reikiamą išėjimo įtampą potenciometru.
2. Laikykitės galios balanso: didėjant Vout, kyla įėjimo srovė.
3. Ties didele galia užtikrinkite aušinimą – radiatorių arba oro srautą.
4. Įrenkite saugiklį įėjime, o prie šuoliams jautrių apkrovų – kondensatorius.
5. Nepainiokite poliariškumo ir naudokite tinkamo skerspjūvio laidus.

Kodėl rinktis šį DC-DC įtampos keitiklį?

Diapazonas 9-48 V į 10-50 V apima visas dažniausias e-mobilumo paketų įtampas. Dėl to nereikia atskiro modulio kiekvienai sistemai. Vienas keitiklis dirba tiek 12 V žibintų grandinėje, tiek 48 V periferijos mazge.

10 A išėjimo srovės riba yra aukštesnė nei įprastuose mažuose boost moduliuose. Todėl modulis tinka ne tik signalinei elektronikai, bet ir realioms apkrovoms, pavyzdžiui, LED juostoms ar inverterio maitinimui.

Reguliuojamas išėjimas leidžia tą patį modulį naudoti kelis kartus. Visų pirma jis tinka prototipams, kai galutinė darbinė įtampa dar tikslinama bandymų metu.

DUK

Ar galima iš 12 V gauti 48 V?

• Taip – 12 V patenka į 9-48 V įėjimo diapazoną, o 48 V yra 10-50 V išėjimo ribose.
• Būtinas pakankamas galios rezervas ir aušinimas.
• Įėjimo srovė bus kelis kartus didesnė už išėjimo srovę pagal įtampų santykį ir efektyvumą.

Ar šis keitiklis stabilizuoja įtampą?

• Taip – tai reguliuojamas aukštinantis keitiklis su įtampos stabilizavimu.
• Norimą Vout nustatykite be apkrovos, o tada prijunkite apkrovą.
• Reguliavimas atliekamas potenciometru.

Ar saugu maitinti LED juostas?

• Taip, jei laikomasi 10-50 V išėjimo įtampos ir 10 A srovės ribų.
• Šis modulis yra įtampos reguliatorius, o ne LED tvarkyklė.
• LED juostoms patartina turėti srovės ribojimą arba atskirą LED maitinimo šaltinį.

Ar keitiklis gali sumažinti įtampą?

• Ne – tai tik aukštinantis (step-up) keitiklis.
• Išėjimo įtampa visada turi būti aukštesnė už įėjimo įtampą.
• Įtampai žeminti reikia atskiro žeminančio (step-down) keitiklio.

Kokioms transporto priemonėms tinka šis modulis?

• Elektriniams dviračiams ir elektriniams paspirtukams su 12-48 V akumuliatoriais.
• Elektriniams motociklams, kai priedams reikia aukštesnės įtampos nei duoda pakas.
• Žibintų ir valdiklių periferijos maitinimui.

Ar tikrai gaunama 10 A visame diapazone?

• Ne – 10 A yra maksimali išėjimo srovė esant tinkamam aušinimui.
• Faktinė srovė priklauso nuo Vout/Vin santykio.
• Ties didele galia reikalingas radiatorius arba oro srautas.

Ar reikia saugiklio?

• Taip – saugiklį rekomenduojama įrengti keitiklio įėjime.
• Apsaugos priklauso nuo konkrečios partijos ar modulio versijos.
• Prie šuoliams jautrių apkrovų papildomai naudokite kondensatorius.

Kaip teisingai prijungti keitiklį?

• Naudokite tinkamo skerspjūvio laidus pagal planuojamą srovę.
• Griežtai laikykitės poliariškumo – nepainiokite pliuso ir minuso.
• Išėjimo įtampą nustatykite prieš prijungdami apkrovą.

Šis DC-DC įtampos keitiklis 9-48 V → 10-50 V, 10 A yra praktiškas sprendimas, kai iš turimo akumuliatoriaus reikia aukštesnės ir stabilios įtampos. Nustatykite Vout potenciometru, užtikrinkite aušinimą ir saugiklį – ir modulis dirbs tiek transporto priemonėje, tiek bandymų stende.
