Magura stabdžių diskas Ø220 mm – Dovetail Interlink, 6 varžtų IS

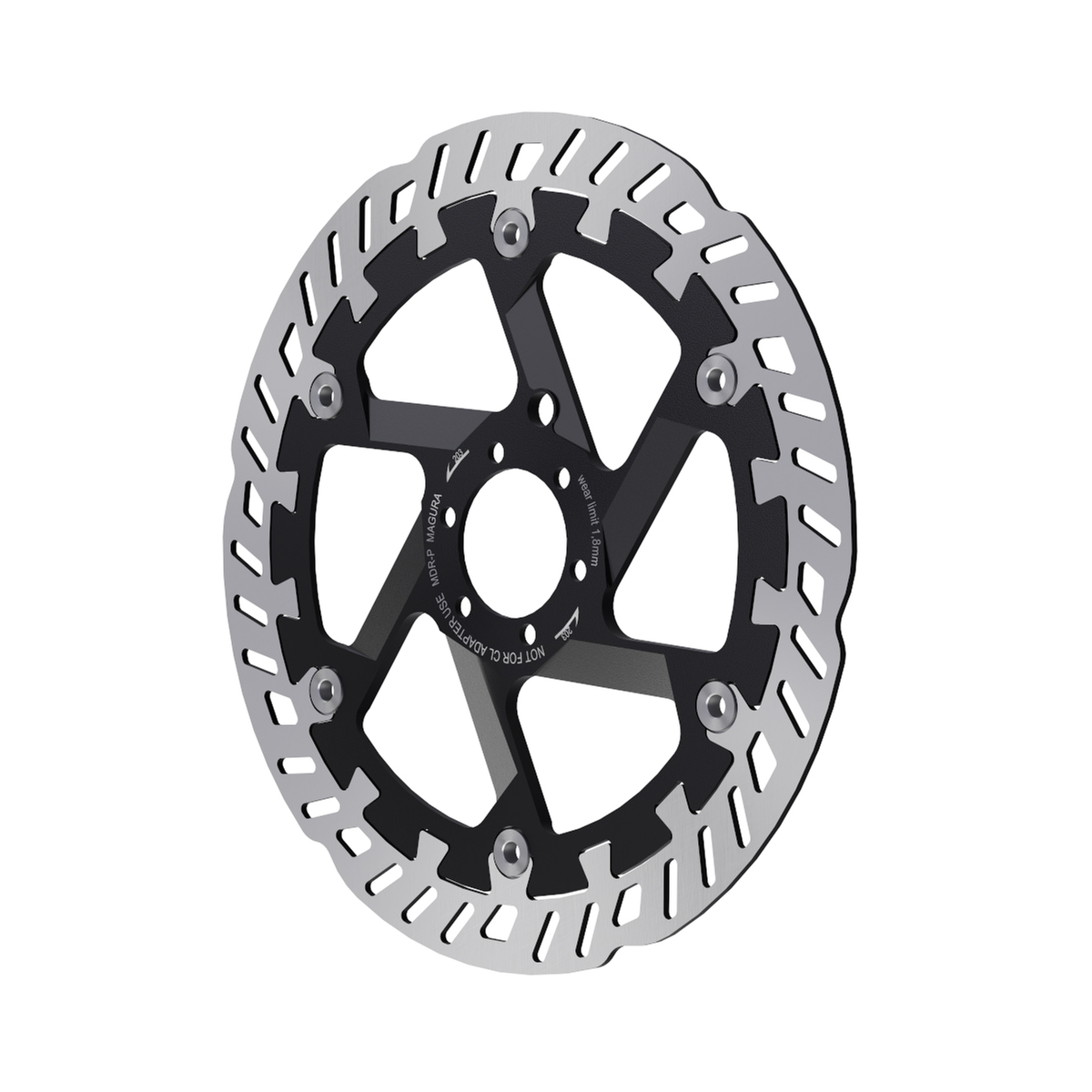

Magura stabdžių diskas, Ø 220 mm yra sudėtinis (dviejų dalių) plieninis stabdžių diskas (rotorius), skirtas elektriniams motociklams SurRon, Talaria, E Ride Pro, 79 Bike, Zbike ir E-TMX, taip pat elektriniams dviračiams bei klasikinėms MTB, city ir gravel sistemoms. Diskas naudoja patentuotą Dovetail Interlink Technology technologiją, turi 6 varžtų (IS) tvirtinimą ir Ø220 mm skersmenį.

Magura yra vokiečių stabdžių ir hidraulikos sistemų gamintojas, įkurtas 1893 m. Bad Urach mieste. Todėl šis Magura stabdžių diskas Ø 220 mm vienodai patikimai dirba tiek elektrinio dviračio, tiek e-moto konversijos stabdžių sistemoje.

Ø220 mm yra padidinto skersmens diskas. Standartiniai MTB dydžiai yra 160-203 mm. Dėl to Magura QM 46 adapteris dažnai būtinas, jei suportas numatytas 180 arba 203 mm diskui. Taip pat reikia įsitikinti, kad šakė ir rėmas turi pakankamai vietos 220 mm diskui.

Privalumai ir pranašumai

• Dovetail Interlink Technology – išorinis stabdymo žiedas mechaniškai užrakintas „kregždės uodegos“ jungtimi vidiniame žiede.
• Aukštas standumas – tvirta dviejų dalių konstrukcija sumažina vibracijas ir „pumpavimo“ jausmą stabdžių rankenėlėje.
• Maksimalus stabdymo momentas – Ø220 mm skersmuo trumpina stabdymo kelią, palyginti su 180 ir 203 mm diskais.
• Tolygesnis šilumos pasiskirstymas – dėl to mažėja stabdžių efektyvumo kritimas nuo perkaitimo („fadingas“).
• Tiksli moduliacija – stabdymo jėgos dozavimas išlieka sklandus ilguose nusileidimuose.
• Atsparus dilimui plienas – aukštos kokybės plienas atlaiko dilimą ir aukštą temperatūrą.
• Ilgesnis resursas – mažesnis perkaitimas tausoja ir trinkeles, ir patį diską.
• Tinka didelėms apkrovoms – sukurtas didesnei masei ir greičiui E-platformose bei važiuojant su kroviniais.

Kam skirtas šis produktas?

Šis diskas skirtas elektriniams motociklams (e-moto) SurRon, Talaria, E Ride Pro, 79 Bike, Zbike ir E-TMX. Visais šiais atvejais montuojama su atitinkamais adapteriais, nes originali sistema paprastai numatyta mažesniam skersmeniui.

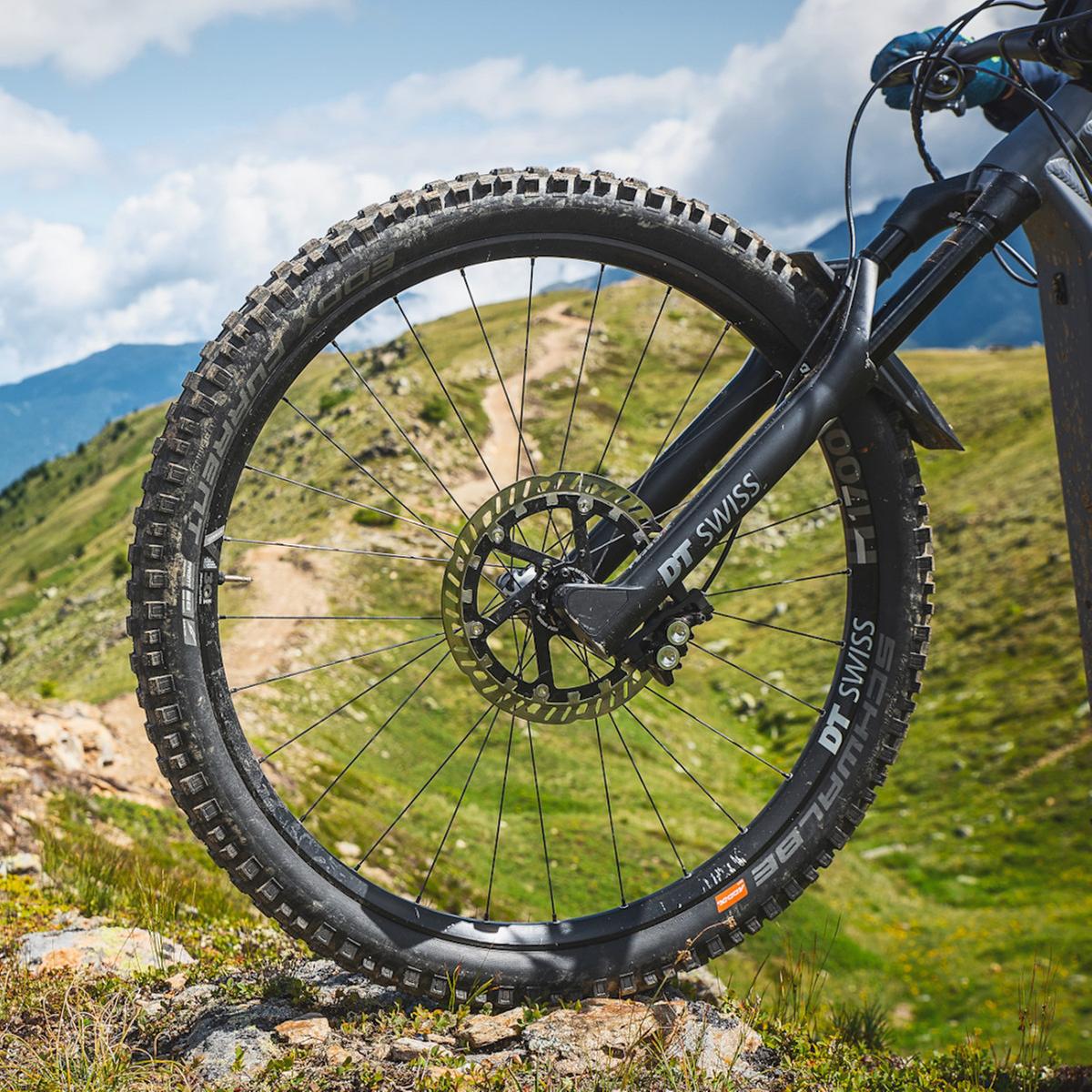

Be to, diskas tinka E-MTB ir S-Pedelec tipo elektriniams dviračiams. Taip pat jį renkasi enduro ir trail važiavimo mėgėjai bei miesto dviratininkai. Klasikinėse MTB, city ir gravel sistemose jis veikia be priekaištų, jei rėmo ir šakės specifikacijos leidžia 220 mm skersmenį.

Visų pirma šis diskas naudingas ten, kur stabdoma dažnai ir stipriai. Pavyzdžiui, ilguose nusileidimuose, e-moto konversijose ir važiuojant su papildomu kroviniu.

Kas yra pakuotėje?

• Stabdžių diskas (rotorius) Ø220 mm – 1 vnt.

Magura QM 46 adapteris ir tvirtinimo varžtai perkami atskirai.

Techninės specifikacijos

Kodėl rinktis Magura stabdžių diską Ø 220 mm?

Pagrindinis skirtumas yra konstrukcija. Vietoje kniedyto ar klijuoto sujungimo čia naudojamas mechaninis „kregždės uodegos“ užraktas tarp išorinio stabdymo žiedo ir vidinio žiedo. Dėl to jungtis lieka standi net esant didelėms šiluminėms apkrovoms.

Antra, skersmuo. 220 mm yra didesnis už įprastą 203 mm ribą, todėl ta pati rankenėlės jėga sukuria didesnį stabdymo momentą. Praktiškai tai reiškia trumpesnį stabdymo kelią ir daugiau kontrolės sunkesnėse E-platformose.

Trečia, patirtis. Magura gamina hidraulines stabdžių sistemas tiek dviračių, tiek motociklų pramonei. Todėl šio dydžio diskas yra realiai pritaikytas SurRon ir Talaria klasės apkrovoms, o ne tik lengviems dviračiams.

Montavimo patarimai

1. Įsitikinkite, kad šakė, rėmas ir stabdžių suportas palaiko 220 mm diską. Gali prireikti QM 46 adapterio.
2. Varžtus veržkite kryžmai, naudodami vidutinio stiprumo sriegių fiksatorių ir laikydamiesi rekomenduojamo veržimo momento (Nm).
3. Atlikite įdirbimo procedūrą: 20-30 vidutinio stiprumo stabdymų, kol trinkelės ir diskas susiderina.

DUK

Ar Magura Ø220 mm diskas tinka SurRon ir Talaria elektriniams motociklams?

• Taip, diskas tinka SurRon, Talaria, E Ride Pro, 79 Bike, Zbike ir E-TMX modeliams.
• E-moto konversijoms reikalingi atitinkami adapteriai.
• Tai elektriniai motociklai, todėl 220 mm skersmuo čia išnaudojamas visu pajėgumu.

Ar Ø220 mm diskas tinka įprastam dviračiui?

• Taip, jis veikia klasikinėse MTB, city ir gravel sistemose.
• Būtina sąlyga – rėmo ir šakės specifikacijos turi leisti 220 mm skersmenį.
• Diskas optimizuotas elektriniam transportui, bet neapribotas juo.

Ar reikia adapterio šiam 220 mm diskui?

• Dažnai taip: jei suportas numatytas 180 arba 203 mm dydžiui, reikės adapterio į 220 mm.
• Rekomenduojamas adapteris – Magura QM 46.
• Adapteris į komplektą neįeina ir perkamas atskirai.

Koks tvirtinimas naudojamas šiame diske?

• Naudojamas 6 varžtų (IS) tvirtinimas.
• Prieš pirkimą pasitikrinkite stebulės tipą.
• Center Lock stebulei reikės atskiro 6 varžtų adapterio.

Kas yra Dovetail Interlink Technology?

• Tai patentuota dviejų dalių disko konstrukcija.
• Išorinis stabdymo žiedas mechaniškai užrakinamas vidiniame žiede „kregždės uodegos“ jungtimi.
• Rezultatas – aukštas standumas, tolygesnė šilumos sklaida ir mažiau vibracijų.

Kiek sveria šis stabdžių diskas?

• Svoris priklauso nuo versijos.
• Konstrukciją sudaro plieninis stabdymo žiedas ir vidinis laikiklis.

Kaip atlikti trinkelių ir disko įdirbimą?

• Atlikite 20-30 vidutinio stiprumo stabdymų, kol paviršiai susiderins.
• Iki įdirbimo pabaigos venkite staigių maksimalių stabdymų.
• Po procedūros stabdymo jėga tampa tolygesnė, o triukšmas mažesnis.

Ką reikia žinoti veržiant varžtus?

• Varžtai veržiami kryžmai.
• Naudokite vidutinio stiprumo sriegių fiksatorių.
• Laikykitės gamintojo rekomenduojamo veržimo momento Nm.

Magura stabdžių diskas Ø 220 mm yra sprendimas tiems, kam reikia maksimalaus stabdymo momento su sklandžia moduliacija. Jis stabiliai dirba ilguose nusileidimuose ir dažno stabdymo miesto režimuose, o agresyviai stabdant išlieka tylesnis dėl mažesnių vibracijų.
