Torp TC1000 2.X FOC variklio valdiklis (keitiklis / inverteris) yra skirtas Talaria MX3, Talaria MX4 ir Talaria Sting R elektriniams enduro / krosiniams motociklams.
Šis aftermarketo variklio valdiklis montuojamas vietoje standartinio (gamyklinio) Talaria valdiklio, todėl keičia traukos pavaros elektroniką tiesiogiai motocikle.
TC1000 2.X naudoja lauko orientuotą valdymą (FOC) ir valdo BLDC/PMSM traukos variklį su jutikliais arba be jų. Be to, nustatymai atliekami per iOS/Android mobiliają programėlę su Bluetooth ryšiu.
Privalumai ir pranašumai
- Iki 50 kW pikinė galia (peak power) – Torp TC1000 2.X specifikacijoje nurodyta 50 kW maksimali (peak) galia.
- 60–80 V traukos baterijų palaikymas – valdiklis veikia su 60–80 V vardine įtampa.
- 22S iki 92,4 V pilnai įkrauta – palaikoma 22S konfigūracija iki 92,4 V pilnai įkrautos baterijos įtampos.
- Iki 700 A maksimali baterijos srovė – nurodytas max battery current iki 700 A.
- Iki 1000 A maksimali fazės srovė – nurodyta max phase current iki 1000 A.
- Iki 99% efektyvumas – specifikacijoje pateiktas efektyvumas iki 99%.
- IP67 apsaugos klasė – Torp TC1000 valdiklis įvertintas IP67, todėl pats valdiklis yra atsparus vandeniui.
Kam skirtas šis produktas?
Torp TC1000 2.X FOC variklio valdiklis Talaria MX3 / MX4 / Sting R skirtas kaip aftermarketo motor controller atnaujinimas šiems elektriniams enduro / krosiniams motociklams: Talaria MX3, Talaria MX4 ir Talaria Sting R.
TC1000 2.X aktualus, kai planuojama naudoti 60–80 V traukos bateriją, todėl reikalingas FOC valdymas su rekuperaciniu stabdymu (regenerative braking) ir skirtingais akceleratoriaus rankenėlės (throttle) režimais. Taip pat jis skirtas tiems, kuriems svarbūs programinės aparatinės įrangos (firmware) atnaujinimai. Tačiau komunikacija su SCUD gaminama standartine Talaria baterija nepalaikoma, nors kitos valdiklio funkcijos išlieka veikiančios.

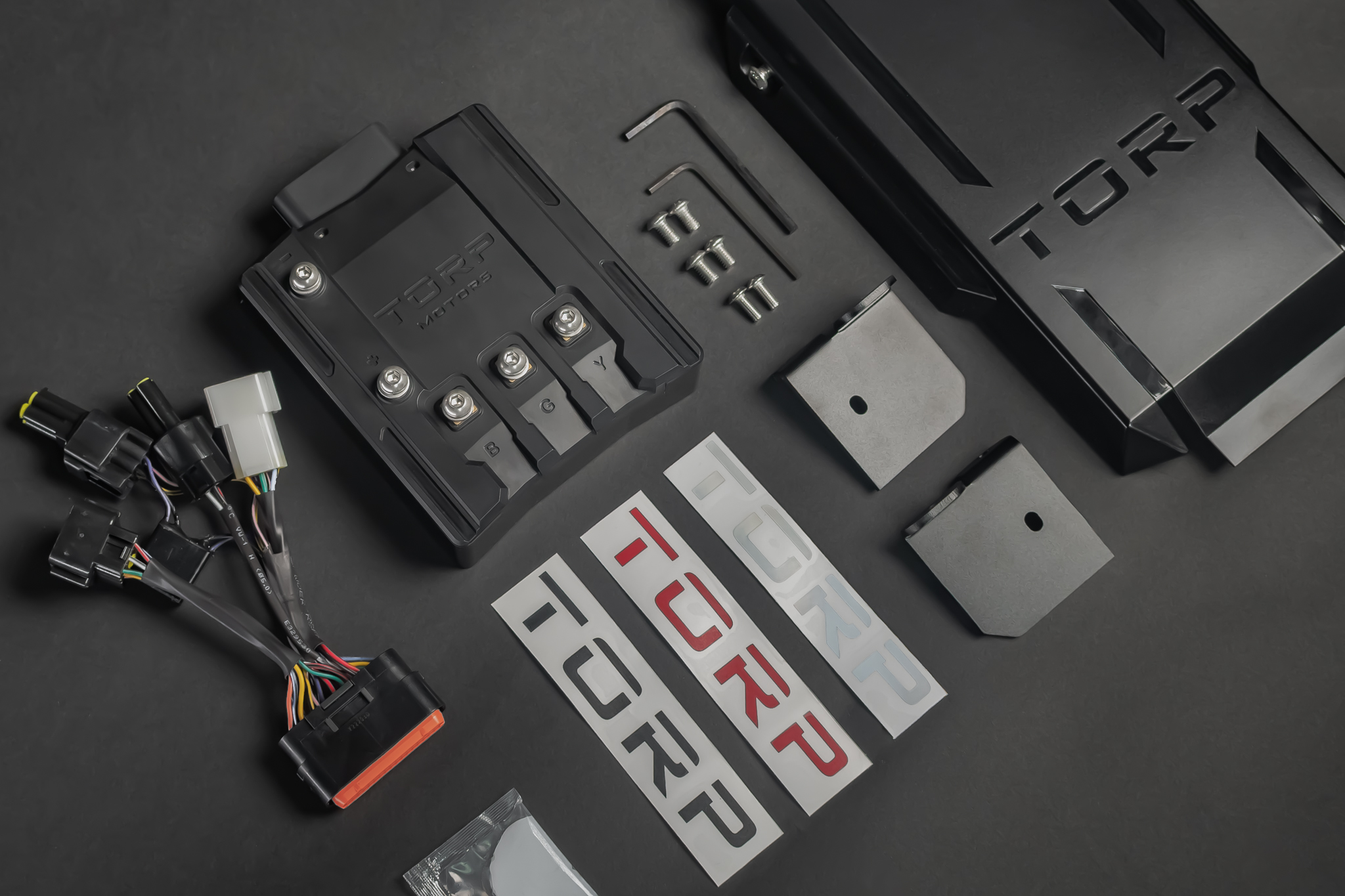

Kas yra pakuotėje?

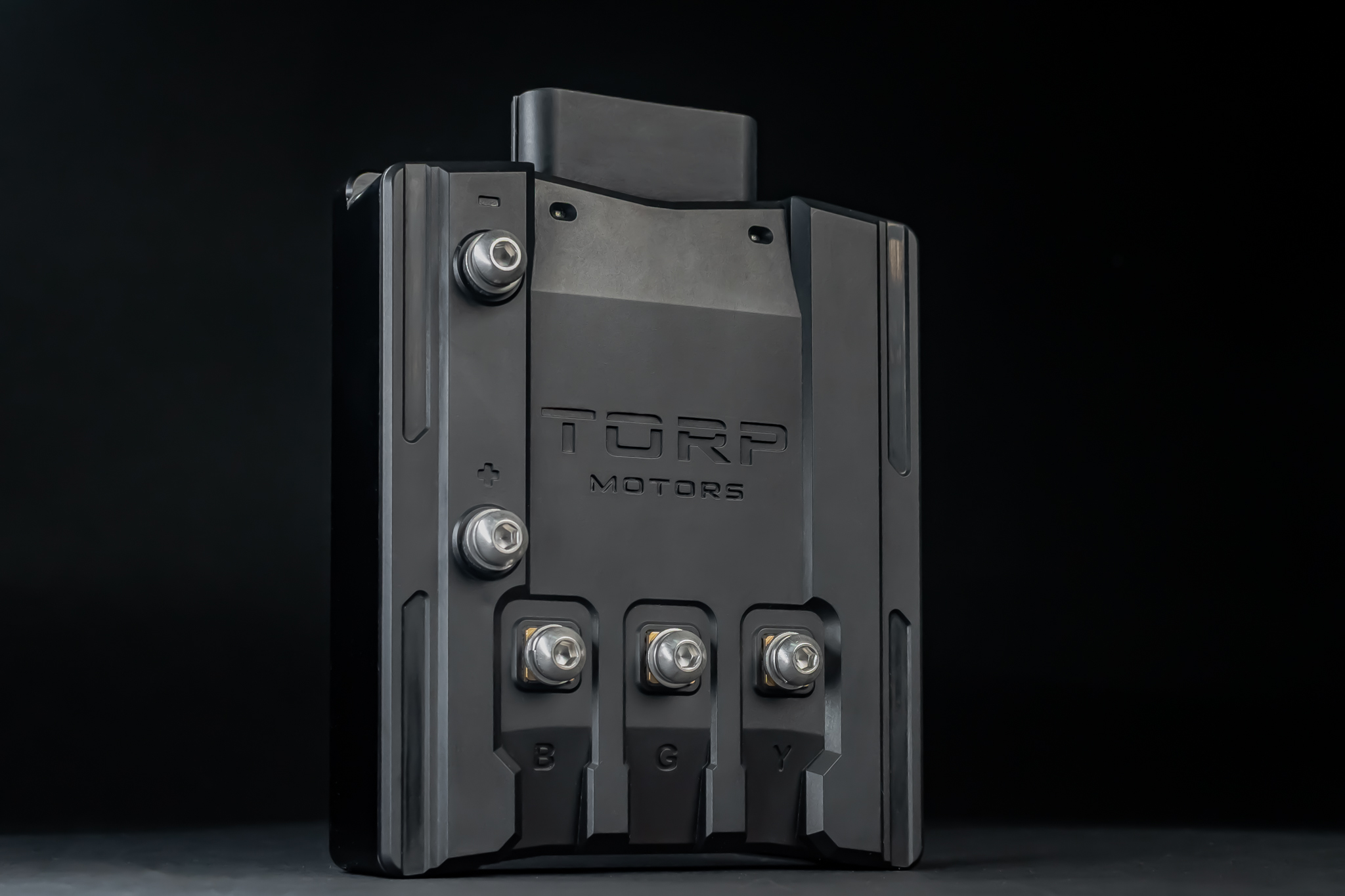

- 1 vnt. TC1000 valdiklis – versija 2.X.

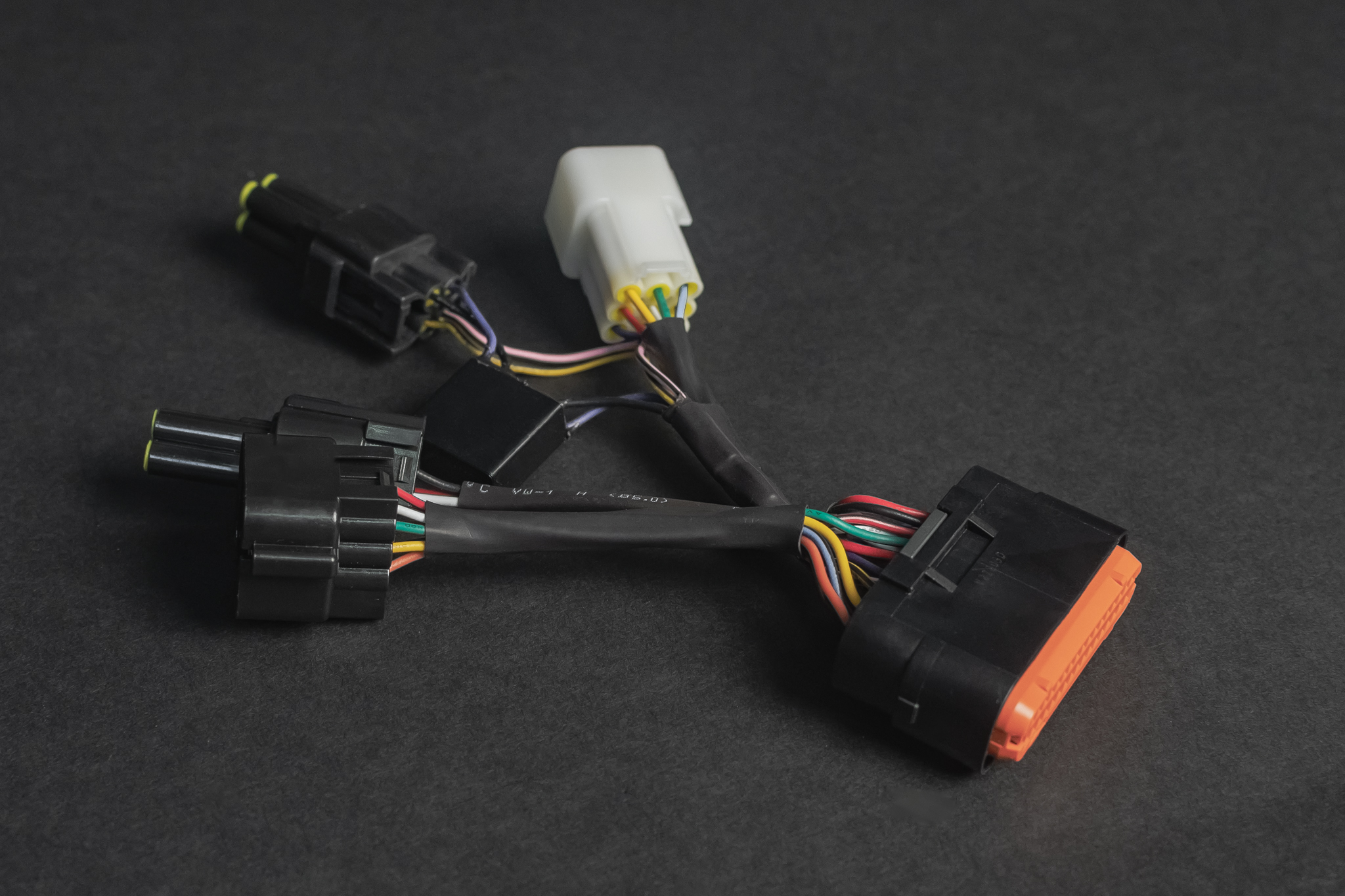

- 1 vnt. laidų pynė – kabelių jungčių komplektas (wire harness).

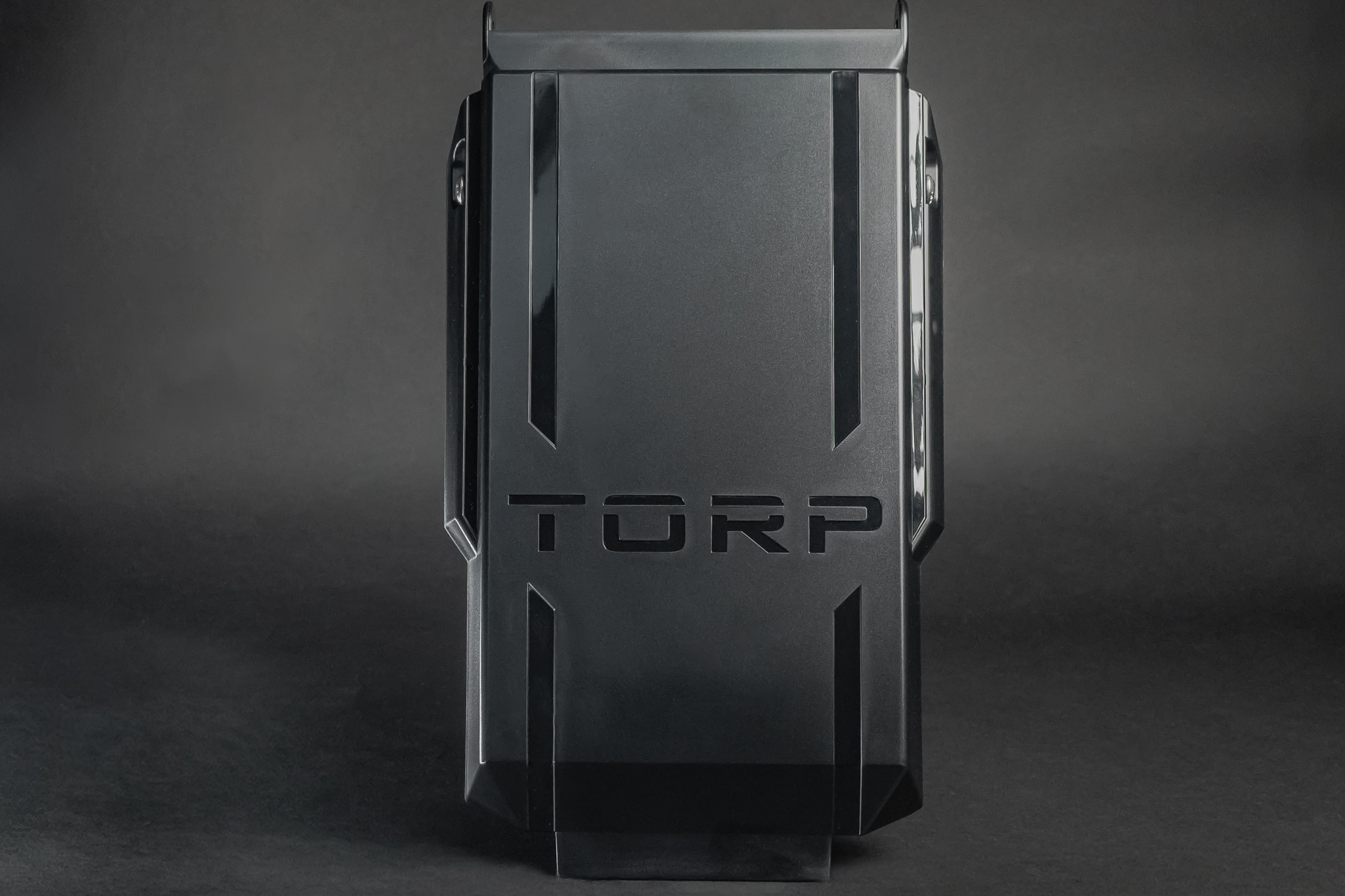

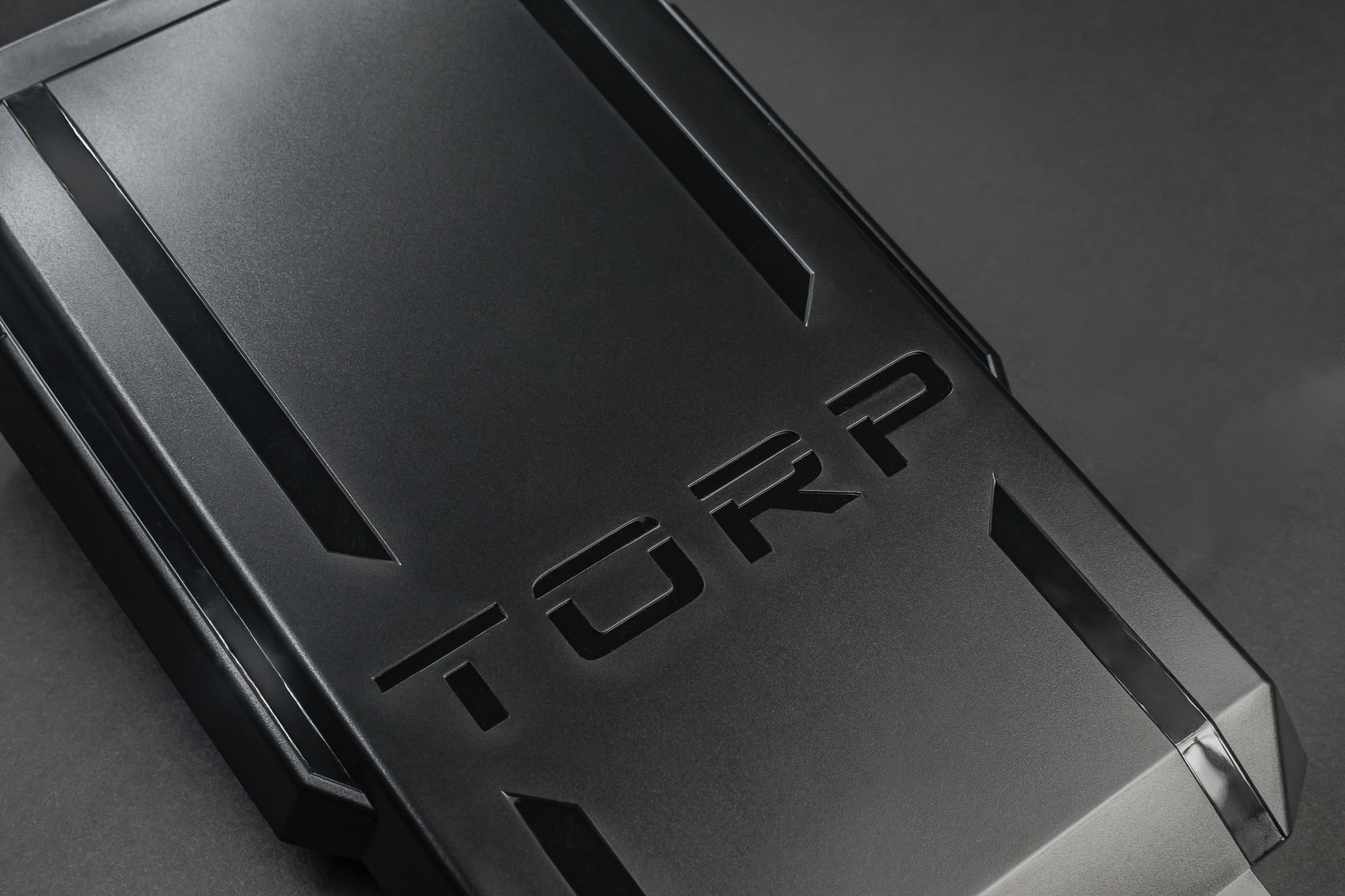

- 1 vnt. plastikinis apsauginis gaubtas (plastic shield).
- Varžtai ir įrankiai – reikalingi montavimui.

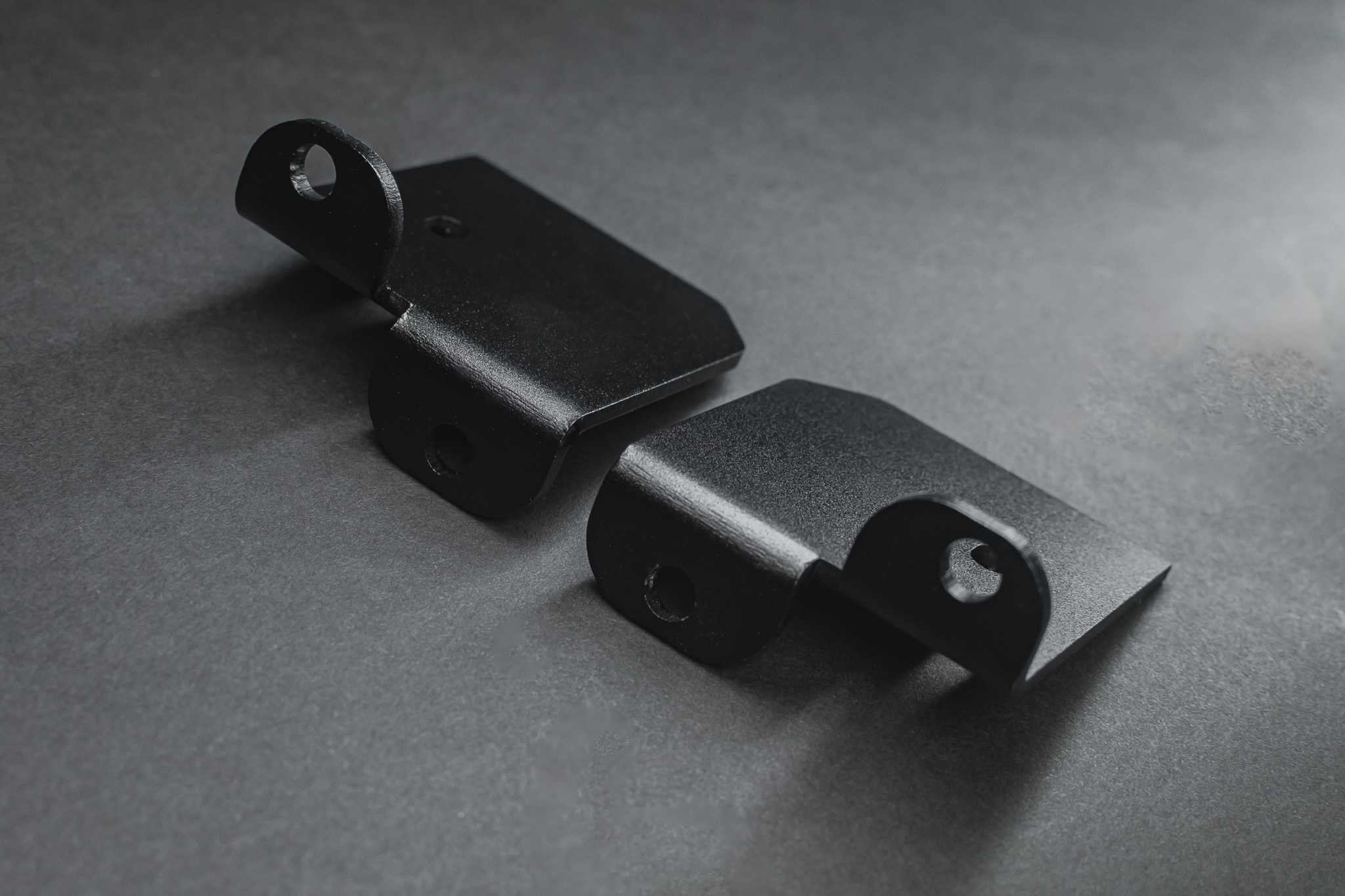

- 2 vnt. tvirtinimo kronšteinai (installation brackets).
- 4 vnt. lipdukai (stickers).
- 1 pakuotė silikoninio tepalo (silicone grease) – naudotina kaip dielektrinis tepalas jungtims.
- Trumpos instrukcijos (short instructions).
Techninės specifikacijos
| Valdymo tipas | Lauko orientuotas valdymas (FOC) |
| Valdymas su jutikliais | Taip, per Holo daviklį (Hall Encoder) |
| Valdymas be jutiklių | Taip, valdymas be jutiklių (sensorless) |
| Ryšys | Bluetooth ryšys |
| Kalibravimas | Iš anksto sukalibruotas; kalibravimas per mobiliają programėlę |
| Mobilioji programėlė | iOS ir Android |
| Režimai | Skirtingi rekuperacinio stabdymo ir akceleratoriaus režimai |
| Ekrano suderinamumas | Palaikomas standartinis SurRon ekranas (stock SurRon display) |
| Programinė aparatinė įranga | Reguliarūs firmware atnaujinimai |
| Palaikomos baterijos | 60–80 V vardinė įtampa; 22S iki 92,4 V pilnai įkrauta |
| Maksimali (pik) galia | 50 kW |
| Maksimali baterijos srovė | 700 A |
| Maksimali fazės srovė | 1000 A |
| Efektyvumas | Iki 99% |
| Ryšys su BMS | Palaikomas ryšys su standartine BMS (stock BMS) |
| SCUD Talaria baterijos komunikacija | Nepalaikoma komunikacija su SCUD gaminama standartine Talaria baterija |
| Pastaba dėl galios su Talaria e-varikliu | Su Talaria MX3 / MX4 standartiniu e-varikliu ir 80 V aftermarket baterija nurodyta 20 kW maksimali galia |
| Apsaugos | Apsauga nuo viršsrovės, viršįtampio, per žemos įtampos ir perkaitimo |
| Darbinė temperatūra | Nuo -15 iki 75 °C |
| Apsaugos klasė | IP67* |
| Valdiklio svoris | 1,3 kg |
| Papildoma informacija apie svorį | 1,75 kg |
Kodėl rinktis Torp TC1000 2.X FOC variklio valdiklį Talaria MX3 / MX4 / Sting R?
Torp TC1000 2.X FOC variklio valdiklis Talaria MX3 / MX4 / Sting R viename valdiklyje sujungia FOC valdymą, Bluetooth ryšį ir iOS/Android programėlę, todėl nustatymai ir kalibravimas atliekami programiškai.
TC1000 2.X turi aiškiai apibrėžtus srovės limitus: 700 A baterijai ir 1000 A fazei. Be to, komplekte yra tvirtinimo kronšteinai ir plastikinis apsauginis gaubtas, todėl pateikiamos montavimui reikalingos dalys.
DUK
Kokiems modeliams skirtas Torp TC1000 2.X FOC variklio valdiklis Talaria MX3 / MX4 / Sting R?
- TC1000 2.X skirtas Talaria MX3, Talaria MX4 ir Talaria Sting R elektriniams enduro / krosiniams motociklams.
- TC1000 2.X montuojamas vietoje standartinio Talaria variklio valdiklio.
Ar Torp TC1000 2.X tinka Talaria MX3?
- TC1000 2.X yra sukurtas Talaria MX3 elektriniam enduro / krosiniam motociklui.
- TC1000 2.X palaiko 60–80 V vardinės įtampos traukos baterijas.
Ar Torp TC1000 2.X tinka Talaria MX4 ir Talaria Sting R?
- TC1000 2.X yra skirtas Talaria MX4 elektriniam enduro / krosiniam motociklui.
- TC1000 2.X yra skirtas Talaria Sting R elektriniam enduro / krosiniam motociklui.
Ar Torp TC1000 2.X komunikuoja su SCUD standartine Talaria baterija?
- TC1000 2.X nepalaiko komunikacijos su SCUD gaminama standartine Talaria baterija.
- Kitos TC1000 2.X funkcijos išlieka veikiančios, net jei SCUD baterijos komunikacija neveikia.
Kokias įtampas palaiko Torp TC1000 2.X ir kokia yra pilnai įkrautos baterijos įtampa?
- TC1000 2.X palaiko 60–80 V vardinės įtampos traukos baterijas.
- TC1000 2.X palaiko 22S konfigūraciją iki 92,4 V pilnai įkrautos baterijos įtampos.
Kokie Torp TC1000 2.X srovės limitai ir pikinė galia?
- TC1000 2.X nurodyta maksimali baterijos srovė iki 700 A.
- TC1000 2.X nurodyta maksimali fazės srovė iki 1000 A.
- TC1000 2.X specifikacijoje nurodyta 50 kW pikinė (peak) galia.
Kaip nustatomas Torp TC1000 2.X ir ar jis sukalibruotas?
- TC1000 2.X nustatomas per mobiliają programėlę iOS ir Android sistemoms.
- TC1000 2.X naudoja Bluetooth ryšį nustatymams ir valdymui.
- TC1000 2.X yra iš anksto sukalibruotas, tačiau kalibravimas galimas per programėlę.
Torp TC1000 2.X komplektuojamas su laidų pyne, tvirtinimo kronšteinais ir plastikiniu apsauginiu gaubtu, todėl montavimui pateikiamos reikalingos dalys.
