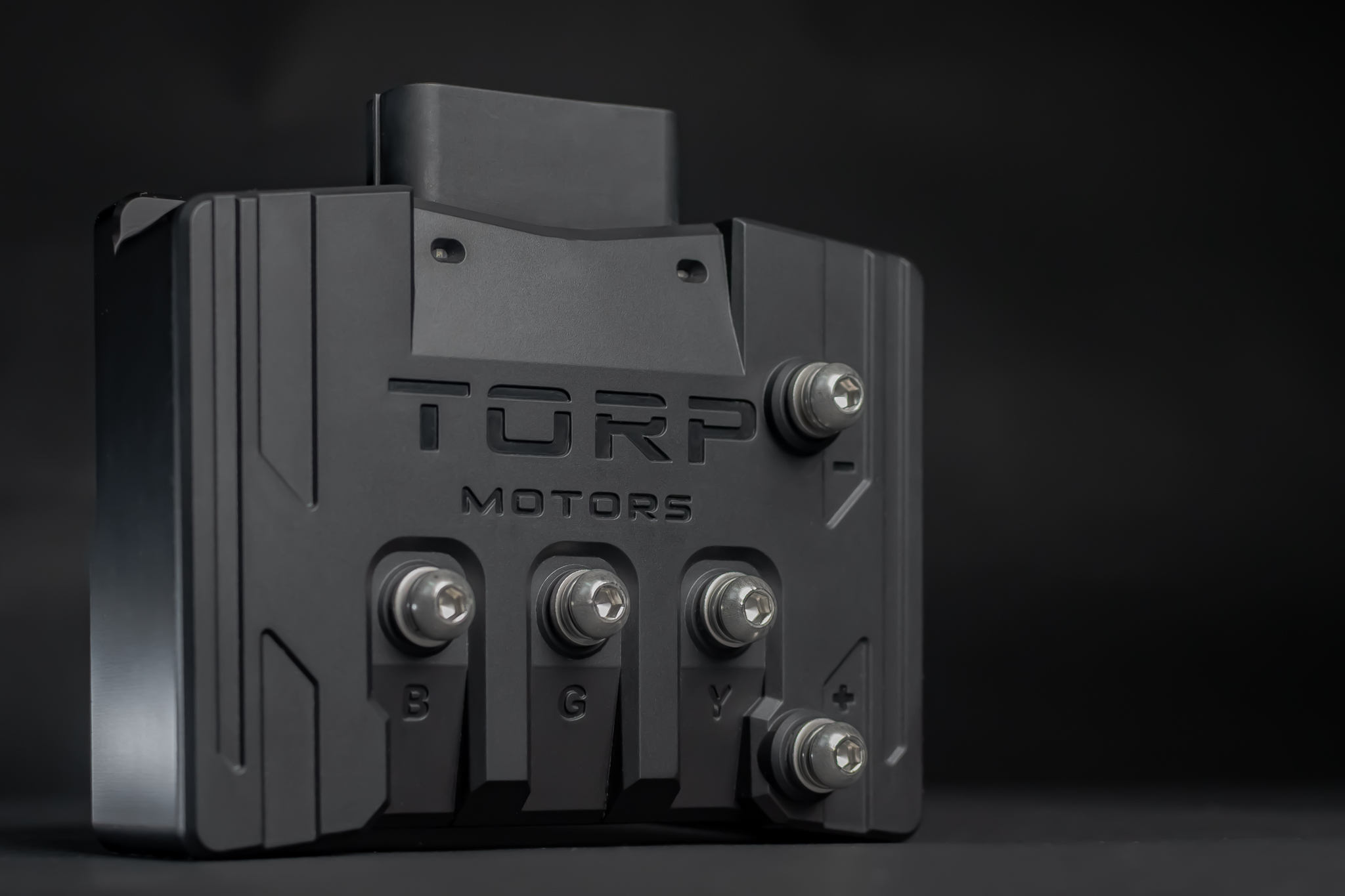

Torp TC500 2.X FOC variklio valdiklis (inverteris) yra skirtas Sur-Ron Light Bee elektriniam motociklui ir TM25 elektriniam varikliui. Šis lauko orientuoto valdymo (FOC) valdiklis valdo BLDC/PMSM traukos variklio srovę ir palaiko 60–80 V (22S) baterijas.
TC500 2.X palaiko 60–80 V vardinę akumuliatoriaus (baterijos) įtampą, o pilnai įkrautos 22S baterijos įtampa siekia 92,4 V. Be to, jis turi Bluetooth ryšį ir mobilią programėlę iOS ir Android, skirtą režimams valdyti.
TC500 2.X yra iš anksto sukalibruotas, todėl papildomų kalibravimo žingsnių nereikia. Valdiklio korpusas turi IP67 IP apsaugos klasę, todėl pats valdiklis yra atsparus vandeniui.
Privalumai ir pranašumai
- Lauko orientuotas valdymas (FOC) – skirtas tiksliam variklio srovės valdymui Torp TC500 2.X inverteryje.
- 60–80 V (22S) suderinamumas – palaiko 60–80 V vardinę įtampą ir 92,4 V pilnai įkrautos baterijos įtampą.
- Iki 25 kW maksimali galia – su TM25 varikliu pagal specifikaciją pasiekiama iki 25 kW.
- Aiškūs galios limitai su OEM varikliais – su Sur-Ron OEM varikliu iki 17 kW, su Talaria MX4 OEM varikliu iki 18 kW.
- Didelės srovės limitai – iki 350 A baterijos srovės limitas ir 500 A fazės srovė.
- Valdymas su jutikliais ir bejutiklis režimas – veikia su Holo (Hall) enkoderiu ir be jutiklių (sensorless) režimu.
- Apsaugos ir integracija – apsauga nuo viršsrovės, viršįtampio, per žemos įtampos ir perkaitimo, bei ryšys su standartine BMS.
Kam skirtas šis produktas?
Torp TC500 2.X FOC variklio valdiklis skirtas Sur-Ron Light Bee elektriniam enduro tipo e-moto motociklui. Taip pat TC500 2.X skirtas naudoti su TM25 elektriniu varikliu, kur su šiuo varikliu nurodoma iki 25 kW maksimali galia.
TC500 2.X tinka naudotojams, kurie naudoja 60–80 V vardinės įtampos 22S bateriją. Be to, TC500 2.X skirtas tiems, kurie nori rekuperacinio stabdymo ir skirtingų akceleratoriaus (gazo) režimų.

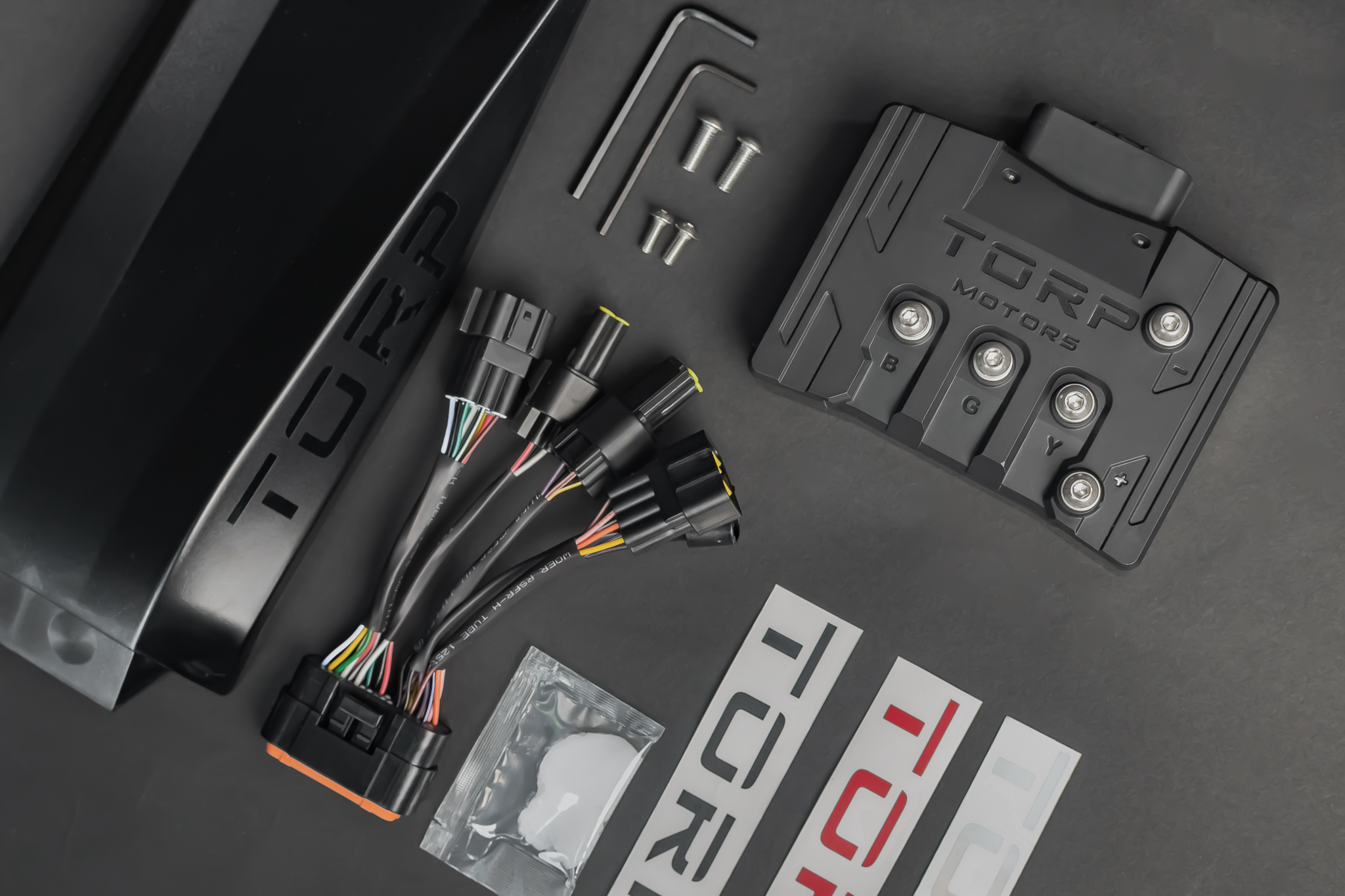

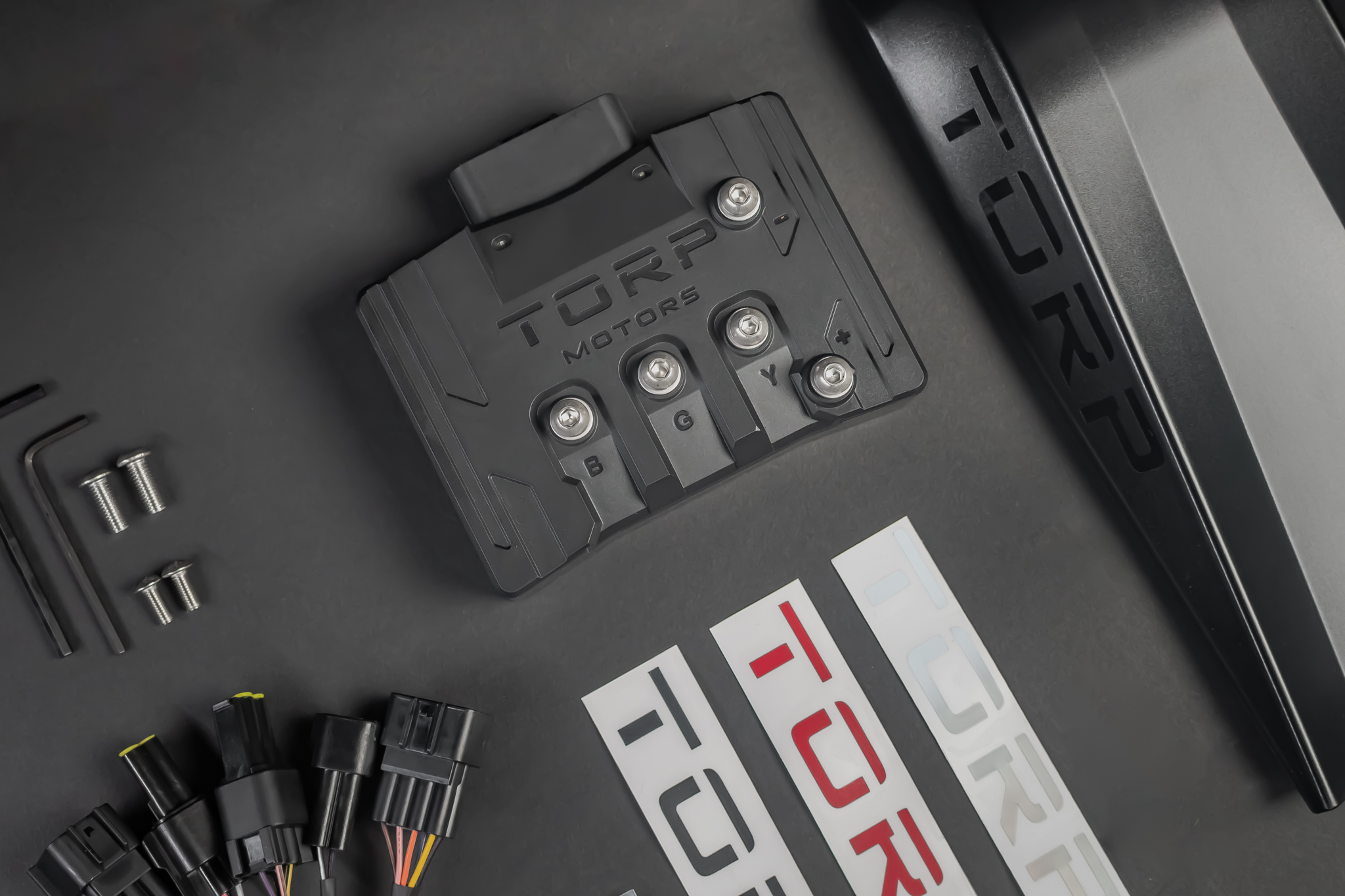

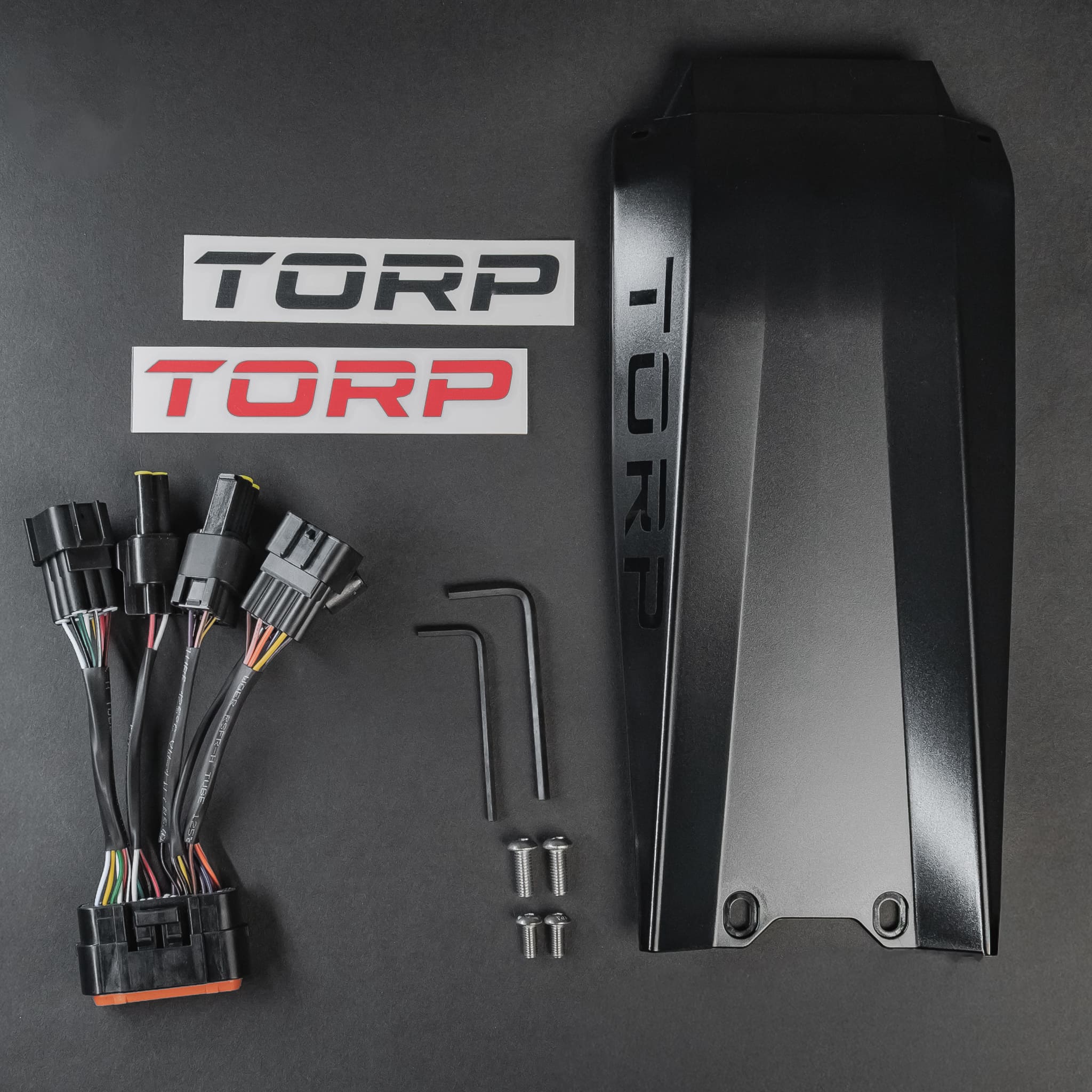

Kas yra pakuotėje?
- 1× TC500 Controller (versija 2.X)

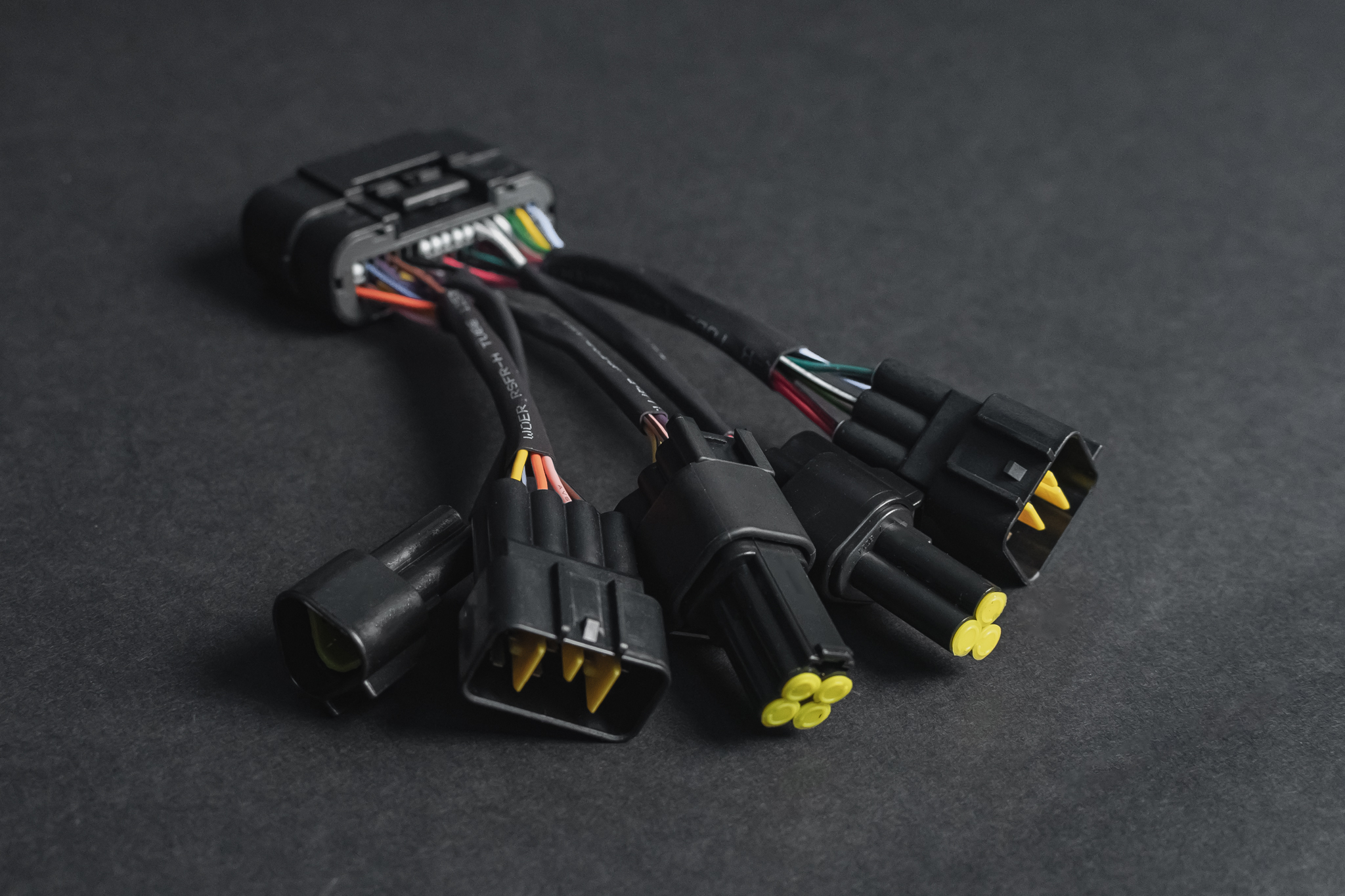

- 1× laidų pynė (kabelių jungčių komplektas)

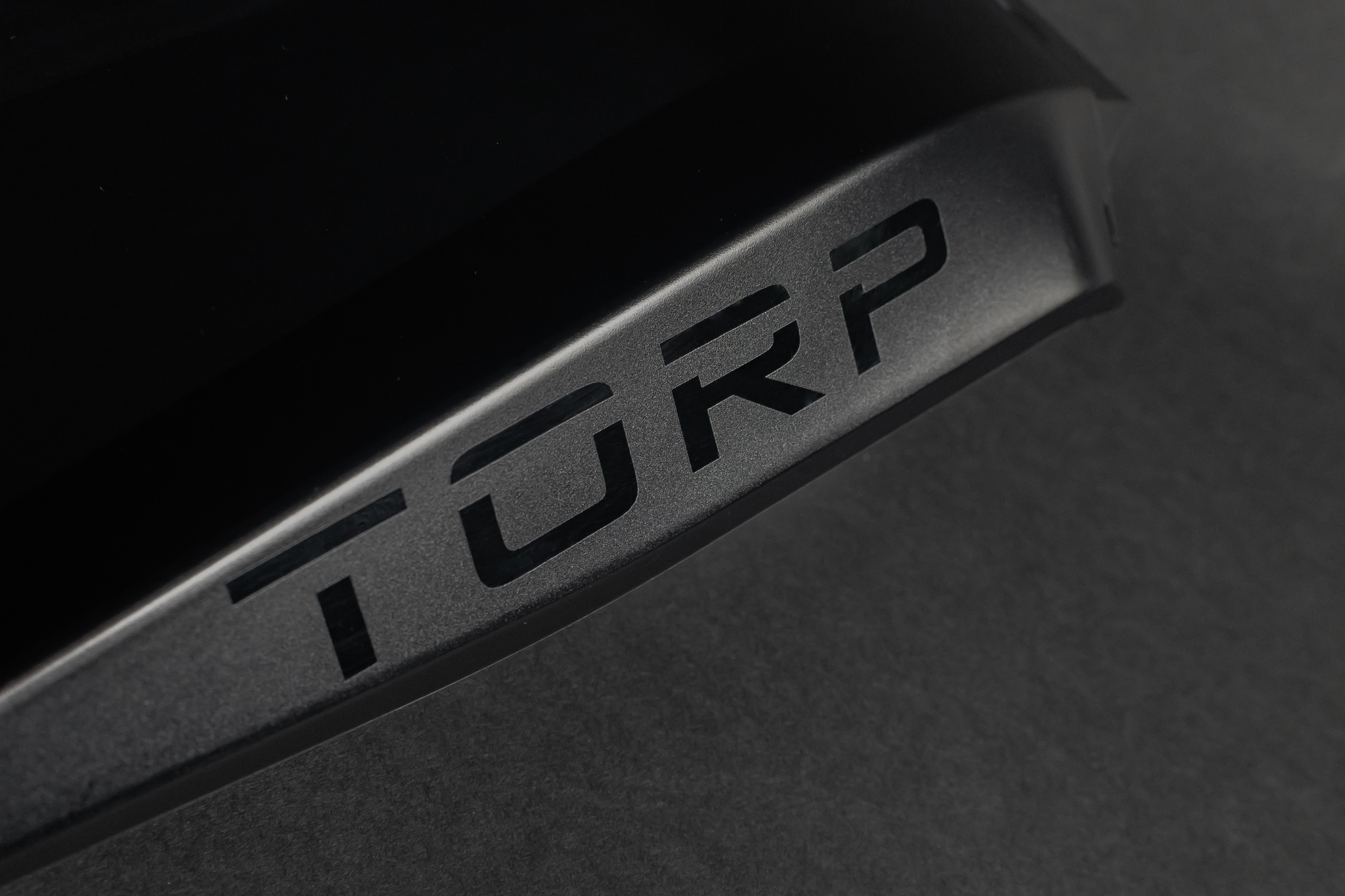

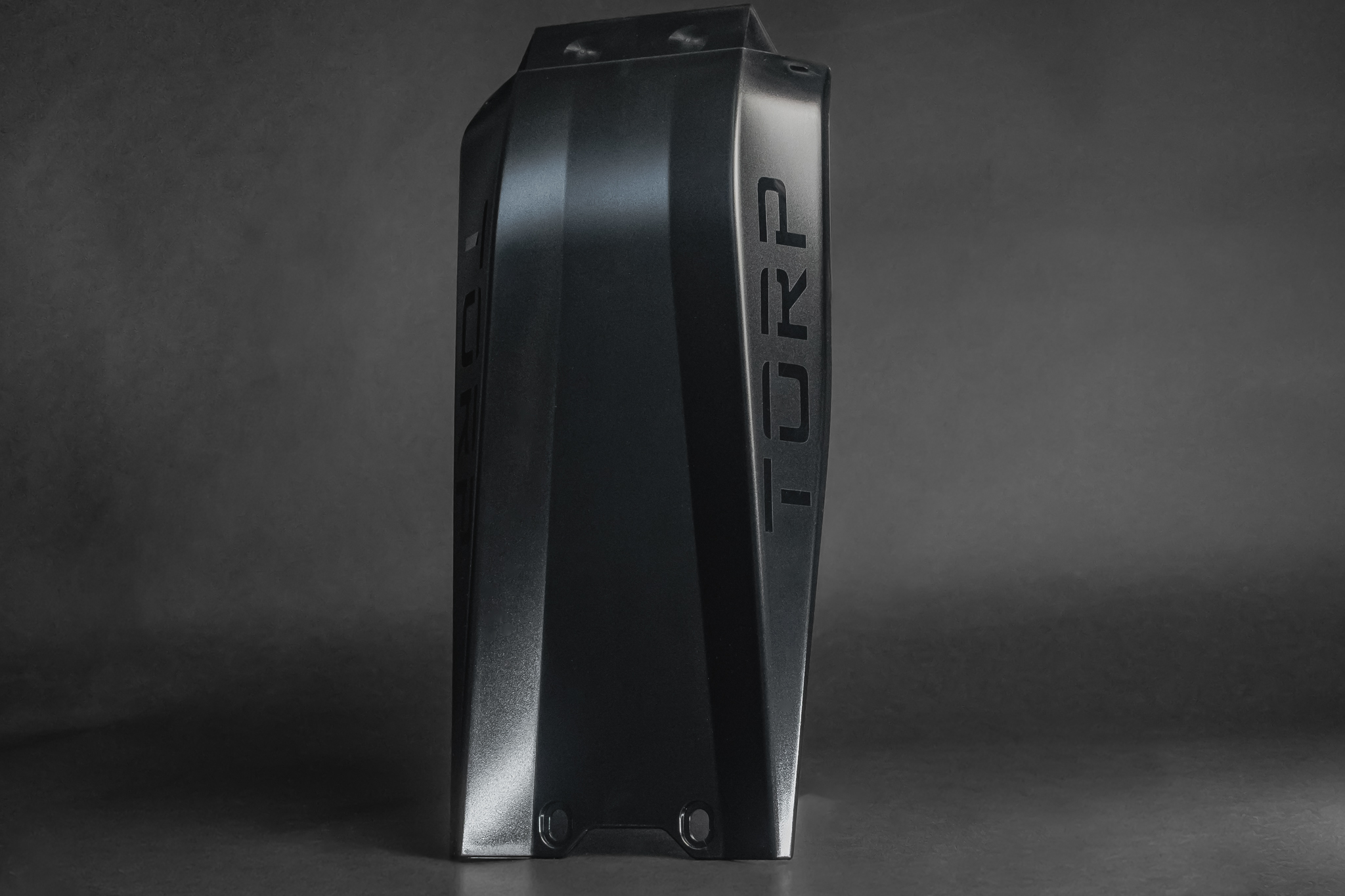

- 1× plastikinė apsauga
- Varžtai ir įrankiai, reikalingi montavimui
- 4× lipdukai
- 1× silikoninio tepalo pakuotė
- Trumpos instrukcijos
Techninės specifikacijos
| Tipas | Inverteris (variklio valdiklis), FOC |
| Valdymo metodas | Lauko orientuotas valdymas (FOC) |
| Palaikoma akumuliatoriaus (baterijos) įtampa | 60–80 V vardinė (22S), 92,4 V pilnai įkrauta |
| Maksimali galia | 25 kW* |
| Maksimali galia su Sur-Ron OEM varikliu | 17 kW* |
| Maksimali galia su Talaria MX4 OEM varikliu | 18 kW* |
| Maksimali galia su TM25 varikliu | 25 kW* |
| Maksimali baterijos srovė | 350 A* |
| Maksimali fazės srovė | 500 A |
| Efektyvumas | Iki 99% |
| Valdymas su jutikliais | Taip, Holo (Hall) enkoderis |
| Bejutiklis valdymas | Taip |
| Bluetooth ryšys | Taip |
| Mobili programėlė | Taip, iOS ir Android |
| Programinės aparatinės įrangos atnaujinimai | Reguliarūs firmware atnaujinimai |
| Išankstinė kalibracija | Taip, papildomų žingsnių nereikia |
| Ryšys su standartine BMS | Taip |
| Rekuperacinis stabdymas | Skirtingi rekuperacinio stabdymo režimai |
| Akceleratoriaus režimai | Skirtingi akceleratoriaus (gazo) režimai |
| Apsaugos | Apsauga nuo viršsrovės, viršįtampio, per žemos įtampos ir perkaitimo |
| Suderinamumas su Sur-Ron displėjumi | Taip, standartinis Sur-Ron prietaisų ekranas (displėjus) |
| Svoris | 1 kg |
| Papildoma informacija apie svorį | 1,34 kg |
| Matmenys | 140 × 100 × 40 mm |
| Darbinė temperatūra | Nuo -15 iki 75 C° |
| IP apsaugos klasė | IP67* |
*Pastabos dėl IP67 ir vandens: Torp TC500 2.X valdiklio korpusas turi IP67, tačiau laidų pynė ir motociklo instaliacijos jungtys nėra atsparios vandeniui. Dėl to, jei motociklas kontaktuoja su vandeniu, būtina naudoti dielektrinį tepalą jungčių viduje.
*Garantijos ribojimai dėl vandens: Torp TC500 2.X garantija netaikoma gedimams, atsiradusiems dėl dažno arba ilgo panardinimo į vandenį. Tai apima važiavimą upeliais, upėmis ar užlietomis vietomis.
*Natūralus dėvėjimasis: Torp TC500 2.X sandarinimai ir komponentai laikui bėgant gali degraduoti, todėl mažėja atsparumas vandeniui. Žala dėl natūralaus nusidėvėjimo nepadengiama 2 metų garantija.
Kodėl rinktis Torp TC500 2.X FOC variklio valdiklį?
Torp TC500 2.X pateikia konkrečius projektavimo skaičius: 350 A baterijos srovę ir 500 A fazės srovę. Dėl to lengviau suderinti 60–80 V (22S) bateriją su pageidaujamais galios limitais.
TC500 2.X palaiko ryšį su standartine BMS ir Sur-Ron prietaisų ekranu. Be to, Bluetooth ir mobilioji programėlė leidžia keisti rekuperacijos bei akceleratoriaus režimus.
DUK
Ar Torp TC500 2.X FOC variklio valdiklis tinka Sur-Ron Light Bee?
- Torp TC500 2.X aprašytas kaip skirtas Sur-Ron Light Bee elektriniam motociklui.
- TC500 2.X nurodomas kaip suderinamas su standartiniu Sur-Ron prietaisų ekranu.
Ar Torp TC500 2.X palaiko TM25 variklį ir kokia galia pasiekiama?
- TC500 2.X yra skirtas naudoti su TM25 elektriniu varikliu.
- Su TM25 varikliu nurodoma iki 25 kW maksimali galia.
Kokiai baterijos įtampai skirtas Torp TC500 2.X (22S)?
- TC500 2.X palaiko 60–80 V vardinę baterijos įtampą.
- 22S baterijos pilnai įkrauta įtampa nurodoma 92,4 V.
Kokios srovės ribos nustatytos Torp TC500 2.X valdiklyje?
- Maksimali baterijos srovė nurodoma iki 350 A.
- Maksimali fazės srovė nurodoma 500 A.
Ar Torp TC500 2.X veikia su Holo (Hall) jutikliu ir be jutiklių?
- Valdymas su jutikliais palaikomas su Holo (Hall) enkoderiu.
- Bejutiklis valdymas (sensorless control) taip pat palaikomas.
Ką reiškia Torp TC500 2.X IP67 ir ko reikia, jei motociklas sušlampa?
- IP67 taikoma pačiam Torp TC500 2.X valdiklio korpusui.
- Laidų pynė ir motociklo instaliacijos jungtys nėra atsparios vandeniui.
- Jei motociklas kontaktuoja su vandeniu, būtina naudoti dielektrinį tepalą jungčių viduje.
Ar Torp TC500 2.X reikia kalibruoti po montavimo?
- TC500 2.X yra iš anksto sukalibruotas.
- Papildomų kalibravimo žingsnių nereikia.
Torp TC500 2.X yra FOC inverteris Sur-Ron Light Bee ir TM25 platformai, su 60–80 V (22S) palaikymu, Bluetooth programėle ir IP67 valdiklio korpuso apsauga.
