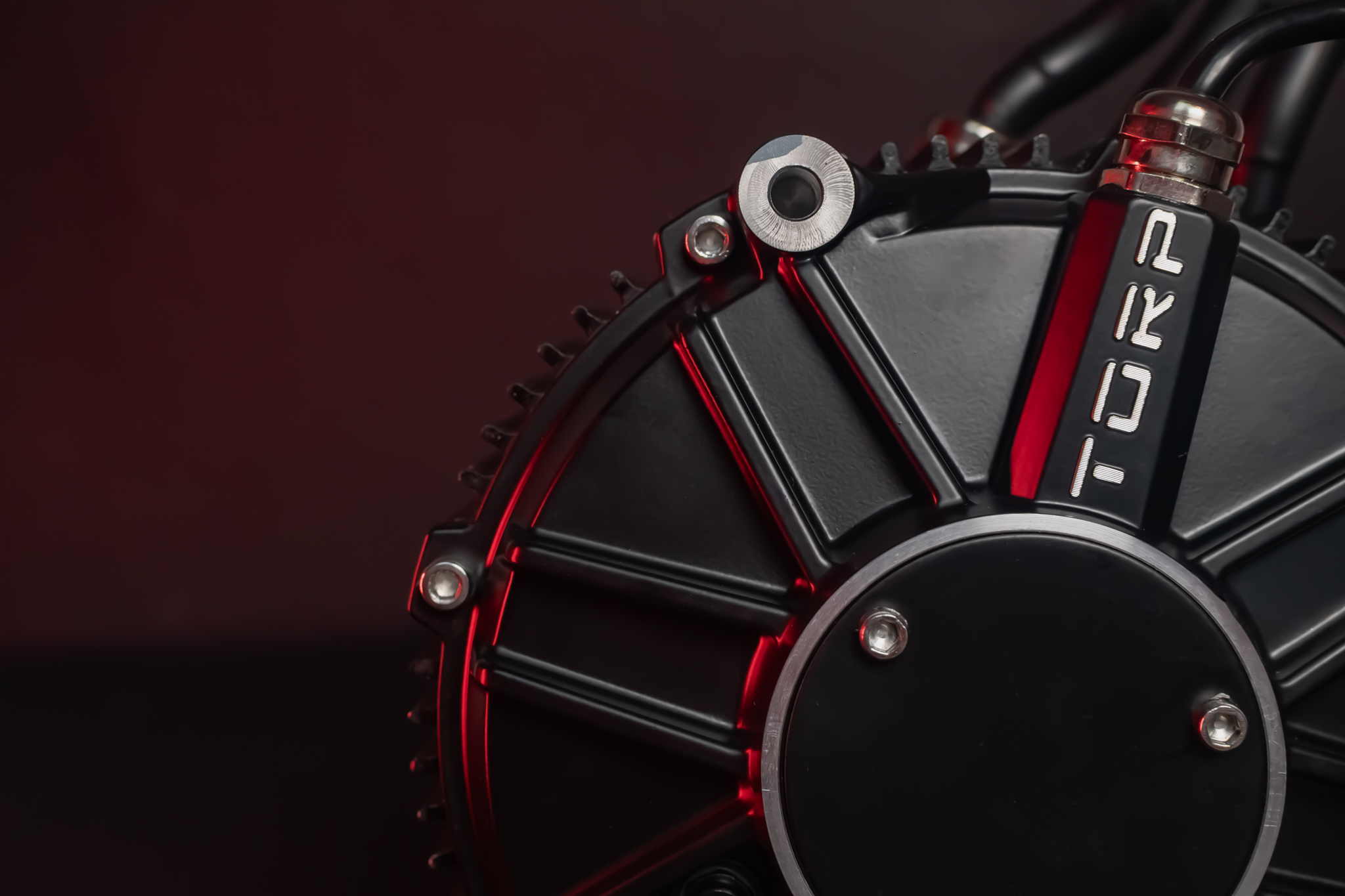

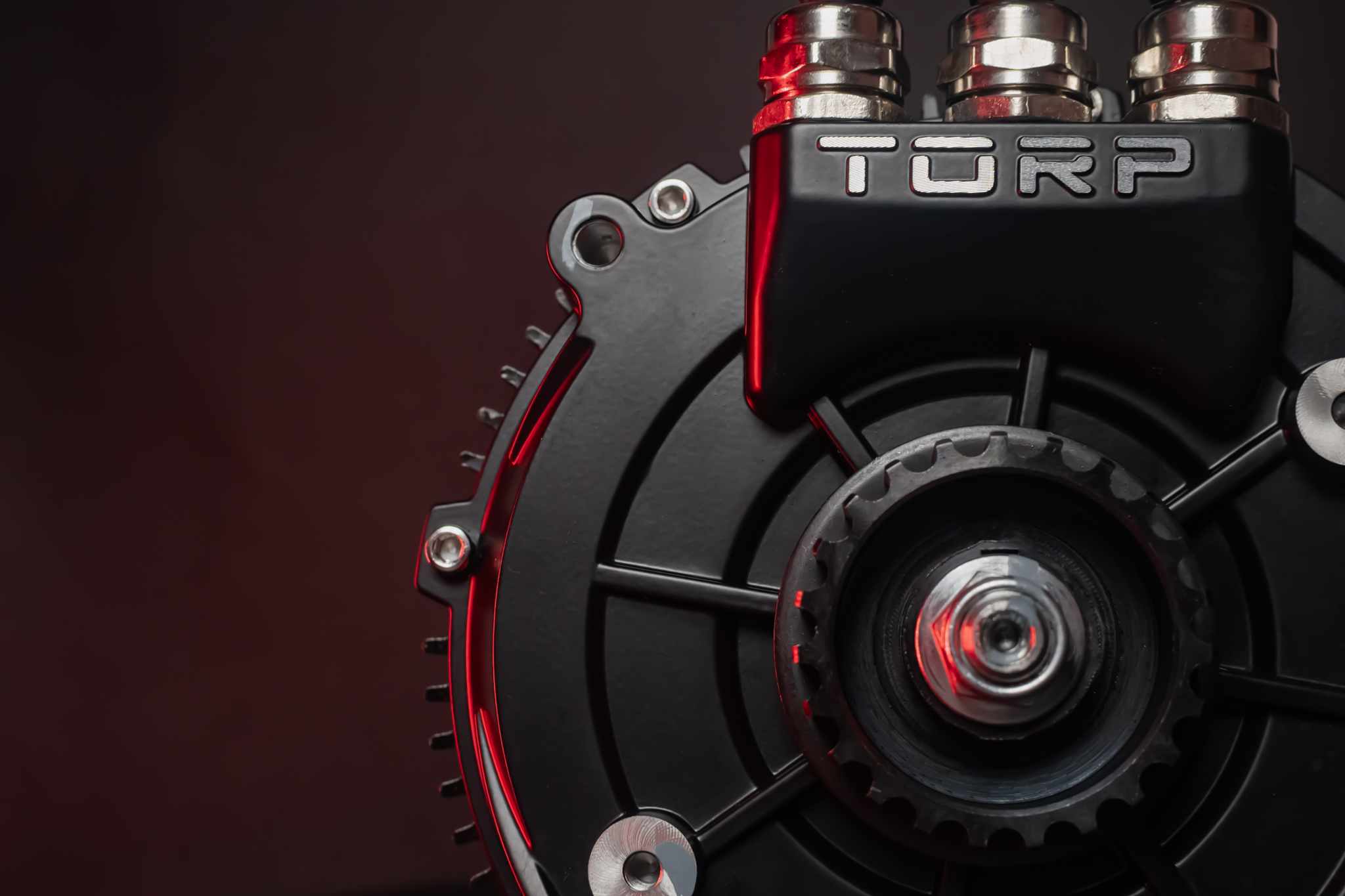

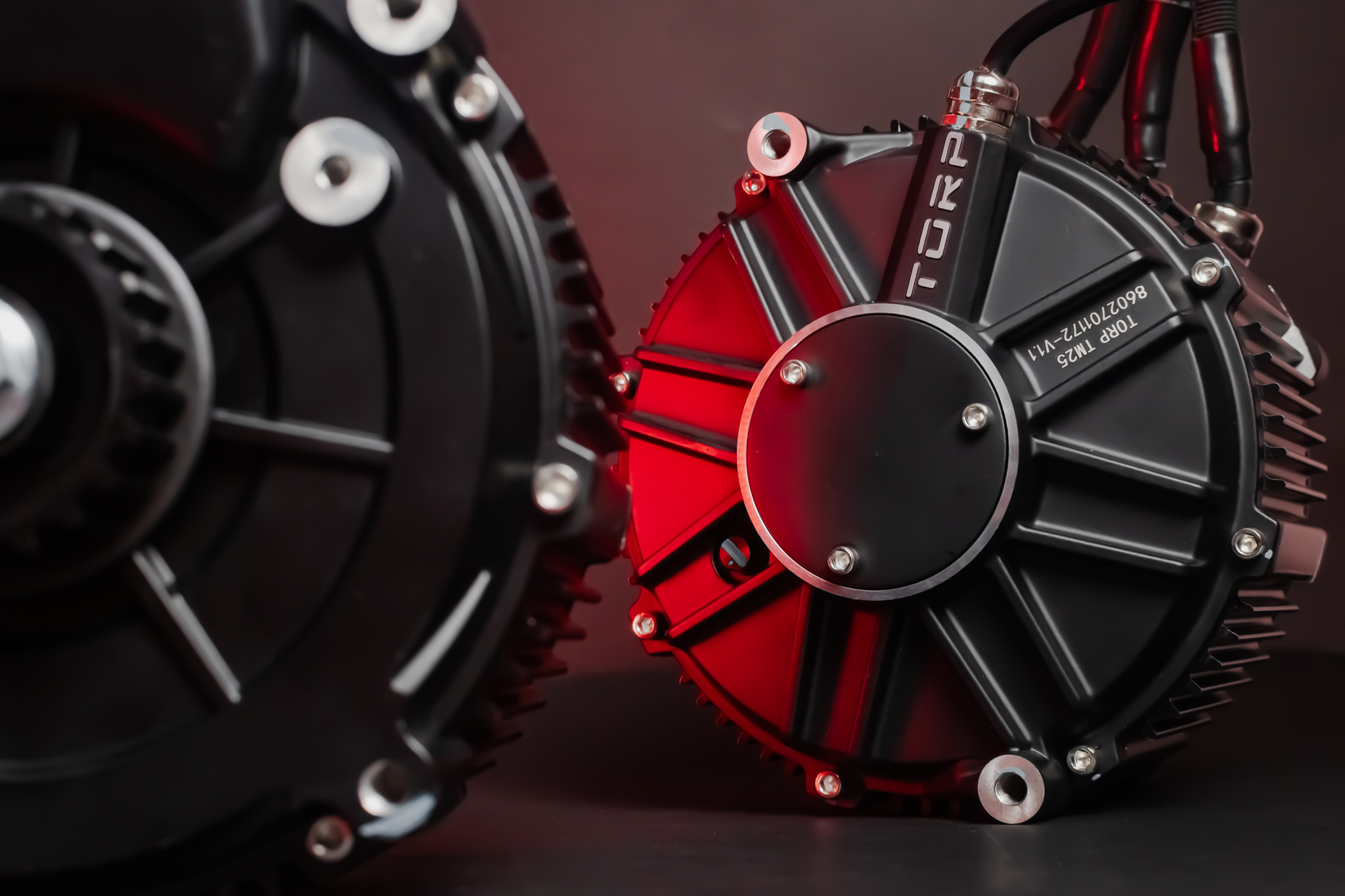

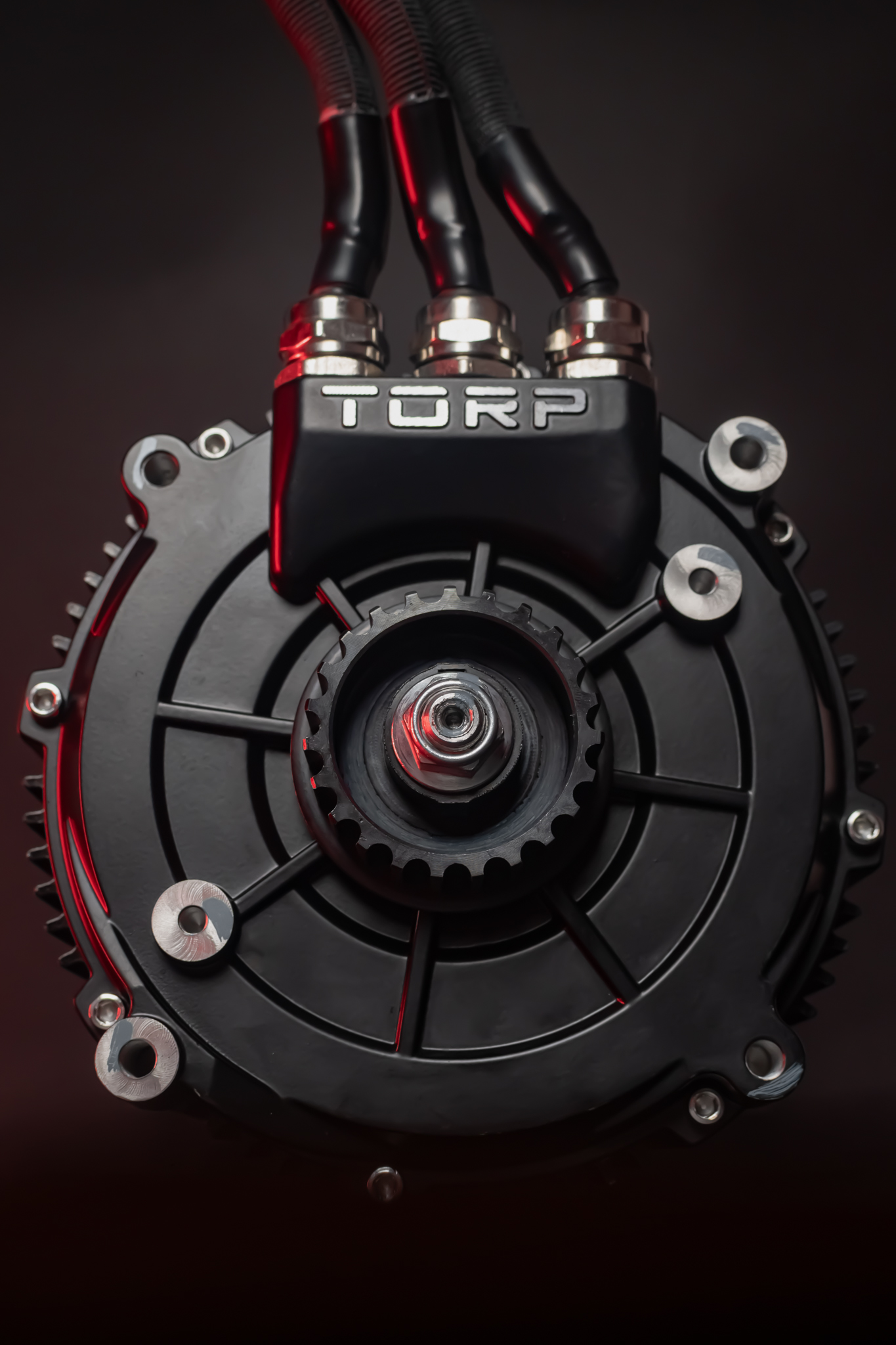

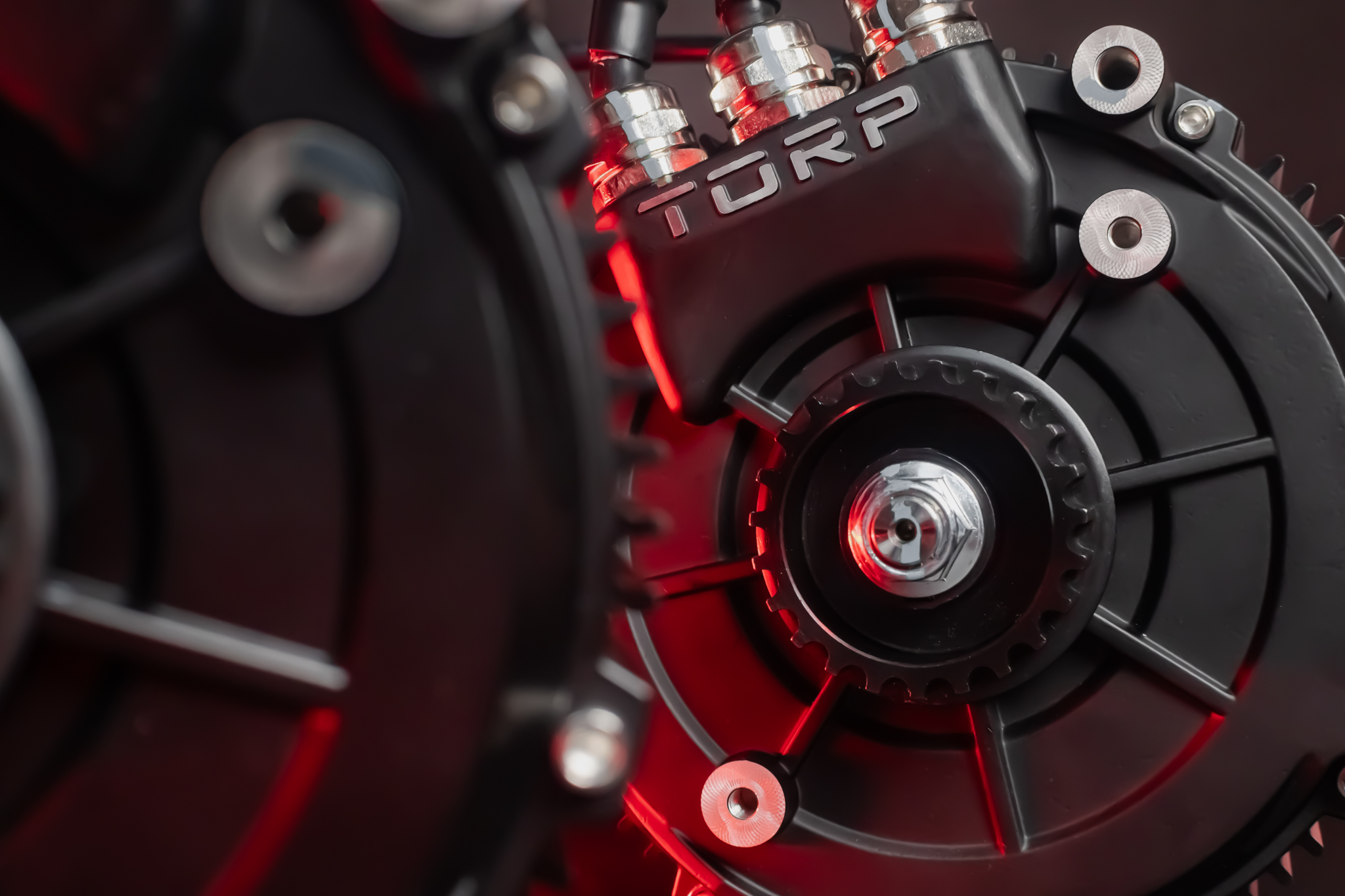

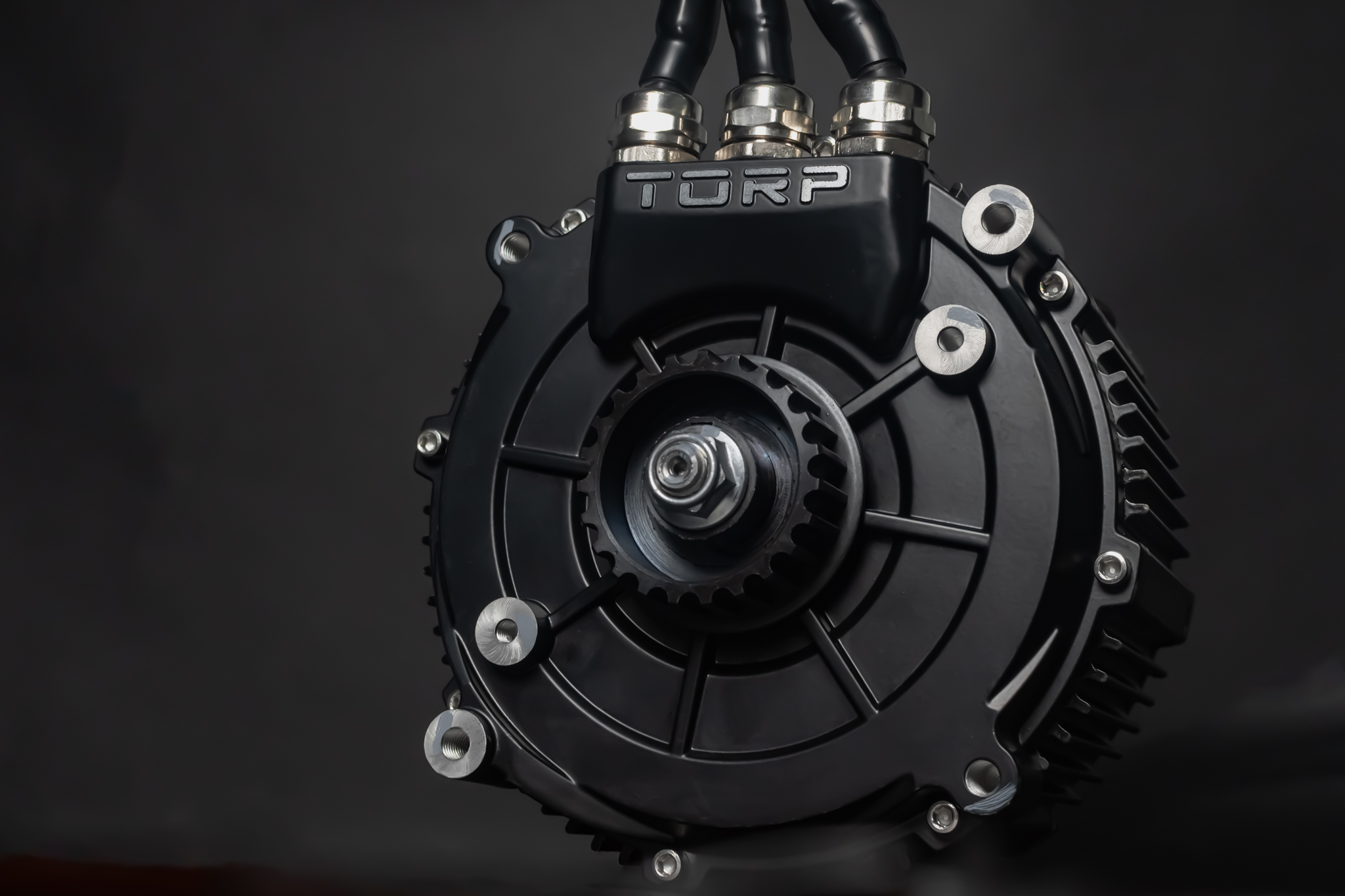

Torp TM25 traukos variklis yra centrinės pavaros (mid-drive) vidinių nuolatinių magnetų (IPM) variklis, skirtas Sur-Ron Light Bee elektriniam bekelės motociklui (e-moto).
Šis Torp TM25 traukos variklis palaiko 48–120 V įtampą ir užtikrina 13 kW nuolatinę galią. Be to, variklis gali veikti su Holo jutikliu arba enkoderiu padėties grįžtamajam ryšiui.
TM25 yra sukurtas kaip traukos variklio (traction motor) atnaujinimas Sur-Ron Light Bee platformai. Todėl jis suderinamas su Torp TC500 1.X/2.X ir Torp TC1000 1.X/2.X variklio valdikliais (keitikliais / inverteriais).
Privalumai ir pranašumai
- 13 kW nuolatinė galia – Torp TM25 išlaiko 13 kW (continuous power) režimą 48–120 V sistemoje.
- Pikinė galia iki 40 kW – pasiekiama 120 V sistemoje; taip pat 27 kW prie 72 V ir 31 kW prie 80 V.
- 3,4 mΩ varža – TM25 variklio varža nurodyta kaip 3 kartus mažesnė nei standartinio SurRon variklio.
- Padėties grįžtamasis ryšys – TM25 naudoja Holo jutiklį arba enkoderį, todėl galima rinktis feedback tipą pagal valdiklį.
- Enkoderis 1024 (4096) taškai – suteikia didesnę padėties rezoliuciją valdymui su Torp valdikliais.
- Fazės srovė iki 800 A – TM25 specifikacijoje numatyta didelė fazės srovė (phase current) aukštos galios konfigūracijoms.
- IP67 apsaugos klasė – variklis testuotas laboratorijoje distiliuotame vandenyje, tačiau jungtys nėra atsparios vandeniui.
Kam skirtas šis produktas?
Torp TM25 traukos variklis Sur-Ron Light Bee skirtas Sur-Ron Light Bee elektriniam bekelės motociklui (e-moto) kaip traukos variklio (drive motor) atnaujinimas. Taip pat TM25 taikomas, kai norimas suderinamumas su Torp inverteriais ir didelės srovės valdymas.
Suderinami modeliai ir valdikliai nurodyti konkrečiai: Sur-Ron Light Bee ir Torp TC500 1.X/2.X bei Torp TC1000 1.X/2.X. Tačiau TM25 nėra suderinamas su Torp TC500 HW 1.0, HW 1.1 ir HW 1.2 versijomis.
TM25 turi įvairius tvirtinimo taškus. Dėl to jis gali būti montuojamas ir kitose elektrinėse transporto priemonėse, kai tinka geometriniai tvirtinimai. Visų pirma tai aktualu projektams, kuriuose reikalingas centrinis montavimas ir aušinimas oru.
Kas yra pakuotėje?
Originaliame Torp TM25 aprašyme pakuotės turinys nėra nurodytas šiam varikliui.
Techninės specifikacijos
| Produkto tipas | Traukos variklis (traction motor), centrinės pavaros (mid-drive) |
| Variklio tipas | Vidinių nuolatinių magnetų (IPM) variklis |
| Įtampa | 48 V – 120 V |
| Nuolatinė galia | 13 kW |
| Pikinė (maksimali) galia | 72 V: 27 kW; 80 V: 31 kW; 120 V: 40 kW |
| Vardinis sūkių skaičius | 6000 aps./min. |
| Maksimalūs sūkiai | 10 000 aps./min. |
| Padėties jutiklis | Holo jutiklis arba enkoderis |
| Enkoderio taškai | 1024 (4096) |
| Maksimali magnetų temperatūra | 150 C |
| Fazės srovė | Iki 800 A |
| Sukimo momento konstanta (Kt) | 0,105 Nm/A |
| Sukimo momentas prie 500 A | 52,5 Nm |
| Sukimo momentas prie 700 A | 67 Nm |
| KV reitingas | 85 |
| Variklio varža | 3,4 mΩ |
| Temperatūros jutiklis | PT1000 (varžinis temperatūros daviklis) |
| Naudingumo koeficientas (NK) | Iki 95% |
| IP apsaugos klasė | IP67 |
| Svoris | 10 kg |
| Variklio dydis | 115 × 165 mm |
| Montavimas | Centrinis (mid) |
| Polių porų skaičius | 5 |
| Aušinimo metodas | Aušinimas oru |
| Jutiklių tipas (pagal valdiklius) | Enkoderis (Torp valdikliai), Holo jutiklis (kiti aftermarket valdikliai) |
Kodėl rinktis Torp TM25 traukos variklį?
Torp TM25 traukos variklis viename korpuse palaiko Holo jutiklį ir enkoderį. Dėl to padėties grįžtamasis ryšys parenkamas pagal naudojamą valdiklį. Taip pat TM25 turi įvairius tvirtinimo taškus, todėl montavimo geometrija gali būti lankstesnė.
TM25 nurodyta 3 kartus mažesnė variklio varža nei standartinio SurRon variklio. Variklis turi IP67 reitingą, pasiektą bandant distiliuotame vandenyje laboratorijos sąlygomis. Tačiau jungtys ant produkto nėra atsparios vandeniui ir turi būti laikomos sausai.
IP67 ir garantijos pastabos taikomos šiam TM25: IP67 nereiškia tinkamumo nuolatiniam naudojimui po vandeniu. Dažnas ar ilgas panardinimas gali sukelti pažeidimus. Garantija neapima gedimų, atsiradusių važiuojant per upelius, upes ar užlietose vietose. Natūralaus nusidėvėjimo žala nėra dengiama 2 metų garantijos.
Įspėjimas dėl modifikacijų taikomas Torp TM25 montavimui: standartinės elektrinės transporto priemonės modifikavimas, įskaitant TM25, gali neatitikti vietinių kelių saugos reikalavimų.
DUK
Ar Torp TM25 traukos variklis tinka Sur-Ron Light Bee?
- Tinka, nes Torp TM25 sukurtas kaip traukos variklio atnaujinimas Sur-Ron Light Bee platformai.
- Centrinis montavimas (mid-drive) atitinka Sur-Ron Light Bee pavaros koncepciją.
Kokiems modeliams skirtas Torp TM25 traukos variklis?
- Torp TM25 šiame variante yra skirtas Sur-Ron Light Bee elektriniam bekelės motociklui (e-moto).
- TM25 turi įvairius tvirtinimo taškus, todėl gali tikti ir kitoms platformoms, kai sutampa tvirtinimo geometrija.
Su kokiais Torp valdikliais (keitikliais / inverteriais) suderinamas TM25?
- TM25 suderinamas su Torp TC500 1.X/2.X variklio valdikliais.
- TM25 suderinamas su Torp TC1000 1.X/2.X variklio valdikliais.
- TM25 naudoja enkoderį kaip jutiklį su Torp valdikliais.
Su kokiomis Torp TC500 HW versijomis TM25 nėra suderinamas?
- TM25 nėra suderinamas su Torp TC500 HW 1.0 versija.
- TM25 nėra suderinamas su Torp TC500 HW 1.1 versija.
- TM25 nėra suderinamas su Torp TC500 HW 1.2 versija.
- Valdiklio HW versija nurodyta ant sidabrinio lipduko valdiklio šone.
Kokias įtampas ir galias palaiko Torp TM25 variklis?
- TM25 palaiko 48–120 V įtampą.
- TM25 nuolatinė galia yra 13 kW.
- TM25 pikinė galia yra 27 kW prie 72 V, 31 kW prie 80 V ir 40 kW prie 120 V.
Kokius padėties jutiklius naudoja Torp TM25 ir kuo tai svarbu?
- TM25 gali veikti su Holo jutikliu arba enkoderiu padėties grįžtamajam ryšiui.
- TM25 enkoderis turi 1024 (4096) taškus, todėl padėties rezoliucija didesnė su Torp valdikliais.
- TM25 gali naudoti Holo jutiklį su kitais aftermarket valdikliais.
Ką reiškia TM25 IP67 reitingas ir kokia ribojanti pastaba taikoma jungtims?
- TM25 turi IP67 apsaugos klasę, pasiektą laboratorijoje bandant distiliuotame vandenyje.
- TM25 jungtys nėra atsparios vandeniui, todėl jos turi būti laikomos sausai.
- IP67 nereiškia tinkamumo nuolatiniam naudojimui po vandeniu.
Torp TM25 traukos variklis Sur-Ron Light Bee komplektuojamas kaip centrinės pavaros IPM variklio atnaujinimas su 48–120 V palaikymu, 13 kW nuolatine galia ir iki 800 A fazės srove.
