Torque arm elektriniam varikliui M14 – sukimo momento svirtis stebulės varikliui (1 vnt.)

Torque arm elektriniam varikliui (sukimo momento svirtis) yra plieninė svirtis su M14 ašies skyle, skirta elektrinių transporto priemonių stebulės (hub) varikliams – e-dviračiams, elektriniams paspirtukams ir lengvoms elektrinėms platformoms. Ji montuojama prie galinės arba priekinės ašies ir perima variklio sukeltą sukimo momentą. Komplekte – 1 pusė tvirtinimo.

Stebulės variklis sukimo momentą perduoda tiesiai į ašį. Dėl to ašis bando prasisukti rėmo ausyse (dropoutuose). Torque arm užsimauna ant nupjautų ašies plokštumų ir remiasi į tvirtą rėmo arba šakės tašką. Todėl sukimo momentas nukreipiamas iš ašies lizdų į stiprų atramos tašką.

Šis produktas skirtas tik stebuliniams varikliams. Centriniams (mid-drive) varikliams jis nereikalingas, nes ten sukimo momentas perduodamas per grandinę.

Privalumai ir pranašumai

• Apsauga nuo ašies prasisukimo – neleidžia M14 ašiai suktis rėmo ausyse važiuojant.
• Rėmo ausų apsauga – saugo dropoutus nuo išplatėjimo ir deformacijų.
• Stabilumas galingesnėms sistemoms – rekomenduojama naudojant didesnį sukimo momentą arba galingesnius valdiklius.
• M14 ašies skylė – pritaikyta didesnės galios stebulės varikliams su storesne ašimi.
• Universalus montavimas – tvirtinama prie rėmo ar šakės per apkabą, varžtą arba laikiklį.
• Laisvai orientuojama svirtis – kryptį pasirenkate pagal savo rėmo atramos tašką.
• Tinka priekinei ir galinei ašiai – naudojama abiejose transporto priemonės ašyse.
• Galimybė montuoti poromis – dvi svirtys (kairė + dešinė) paskirsto apkrovą simetriškai.

Kam skirtas šis produktas?

Sukimo momento svirtis skirta e-dviračiams, elektriniams paspirtukams ir lengvoms elektrinėms platformoms su stebulės varikliu. Ji tinka tiek galinei, tiek priekinei ašiai. Būtina sąlyga – ašies dydis M14 ir atitinkanti ašies plokštumų geometrija.

Produktą renkasi tie, kurie patys atlieka perdirbimo (konversijos) rinkinių montavimą. Taip pat jis naudingas didinant sistemos galią. Pavyzdžiui, sumontavus stipresnį valdiklį, ašies apkrova išauga. Dėl to originalūs rėmo ašies lizdai gali nebeatlaikyti.

Svirtis netinka centriniam (vidurinio variklio) pavarai. Tokiose sistemose sukimo momentas neveikia ašies, todėl atrama nereikalinga.

Kas yra pakuotėje?

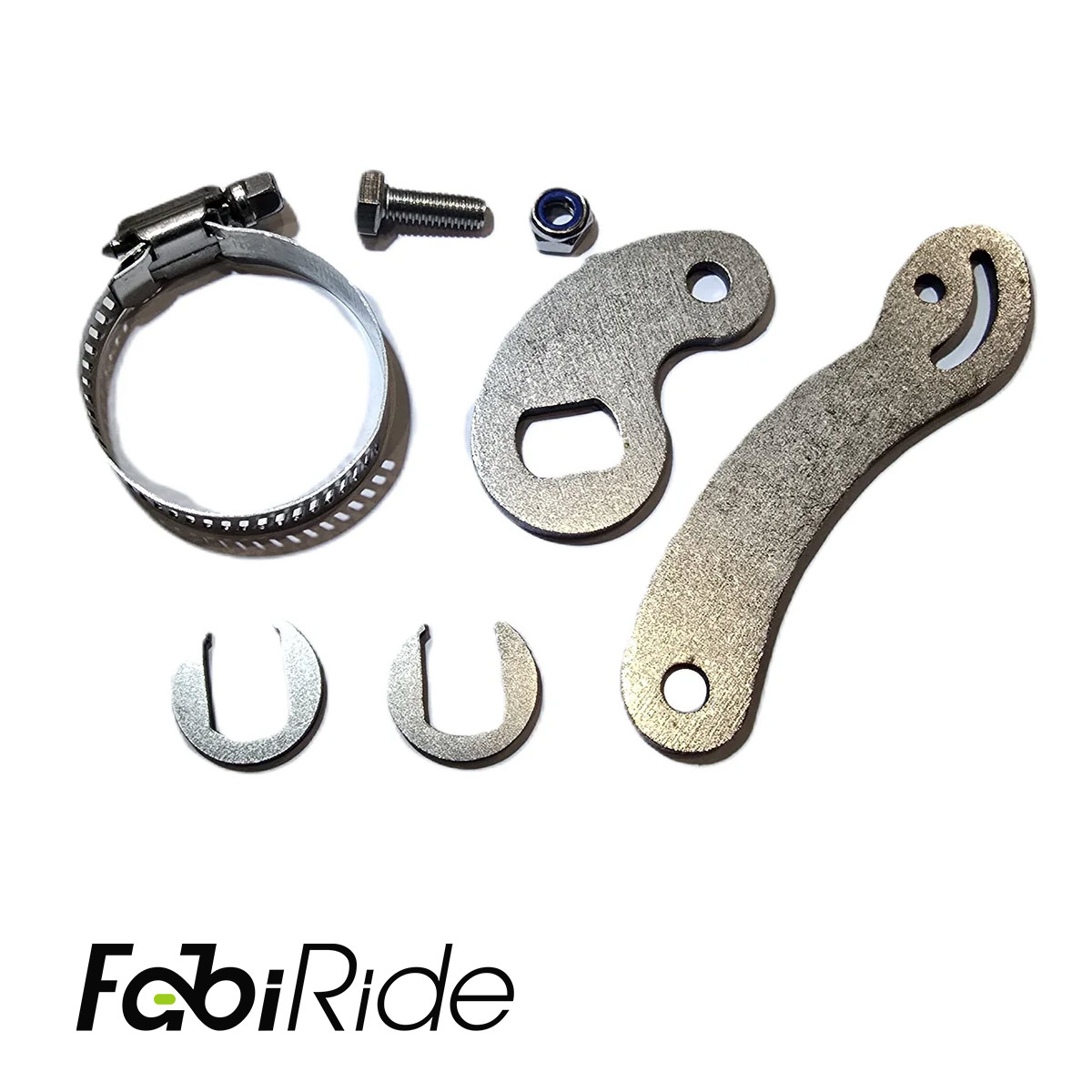

• 1× sukimo momento svirtis (viena tvirtinimo pusė), kaip pavaizduota nuotraukoje

Techninės specifikacijos

Kodėl rinktis šią sukimo momento svirtį?

Ši svirtis neriboja sukimo momento. Ji jį perima ir nukreipia į tvirtą atramos vietą. Todėl variklio galia lieka nepakitusi, o rėmo ausys nebepatiria viso krūvio.

Svirtis nėra pririšta prie vieno rėmo modelio. Montavimo taškas parenkamas pagal jūsų rėmą ar šakę. Tačiau atramos vieta turi būti standi. Plonų arba lanksčių paviršių naudoti negalima.

Montavimą verta derinti su tinkamo kietumo poveržlėmis. Be to, jei reikia, naudokite gnybtus, kad išvengtumėte slydimo. Varžtų priveržimą patikrinkite po pirmųjų 20-50 km ir periodiškai vėliau.

DUK

Ar užtenka vienos sukimo momento svirties?

• Lengvesnėms, mažo sukimo momento sistemoms vienos svirties dažnai pakanka.
• Galingoms sistemoms rekomenduojami du vienetai – kairėje ir dešinėje pusėje.
• Komplekte yra viena tvirtinimo pusė, todėl porai reikia užsakyti 2 vnt.

Ar ši svirtis tiks mano rėmui?

• Tinkamumas sprendžiamas individualiai pagal rėmo konstrukciją.
• Svarbiausia sąlyga – tvirta atramos vieta svirties galui.
• Tvirtinimas galimas prie rėmo arba šakės per apkabą, varžtą ar laikiklį.
• Plonos ar lanksčios rėmo vietos atramai netinka.

Ar ji suderinama su M12 ašimi?

• Šis modelis skirtas M14 ašiai.
• M12 ašiai gali prireikti modifikacijos.
• Prieš montuojant reikia patikrinti ašies dydį ir plokštumų geometriją.

Kokioms transporto priemonėms skirta ši svirtis?

• Elektriniams dviračiams su stebulės varikliu.
• Elektriniams paspirtukams su stebulės varikliu.
• Lengvoms elektrinėms platformoms su varikliu rate.
• Tinka tiek priekinei, tiek galinei ašiai.

Ar torque arm tinka centriniam varikliui?

• Netinka – ši svirtis skirta tik stebulės varikliams.
• Centrinėse pavarose sukimo momentas neperduodamas per ašį.
• Dėl to atramos svirtis tokiose sistemose nereikalinga.

Kada sukimo momento svirtis būtina?

• Naudojant didesnį sukimo momentą arba galingesnį valdiklį.
• Kai ašis pradeda prasisukti rėmo ausyse.
• Kai rėmo dropoutai rodo deformacijos požymius.

Kaip prižiūrėti sumontuotą svirtį?

• Varžtų priveržimą patikrinkite po pirmųjų 20-50 km.
• Vėliau tikrinkite periodiškai.
• Naudokite tinkamo kietumo poveržles.
• Prireikus pridėkite gnybtus, kad išvengtumėte slydimo.

Kaip teisingai orientuoti svirtį?

• Svirtis kreipiama taip, kad jos galas remtųsi į tvirtą rėmo ar šakės tašką.
• Kryptis parenkama pagal ašies sukimosi pusę.
• Montuojant dvi svirtis, jos statomos į abi ašies puses.

Sukimo momento svirtis su M14 ašies skyle – pagrindinė saugos detalė kiekvienoje stebulės variklio sistemoje. Ji apsaugo ašį ir rėmo ausis nuo prasisukimo, todėl važiavimas išlieka stabilus net didinant galią.
