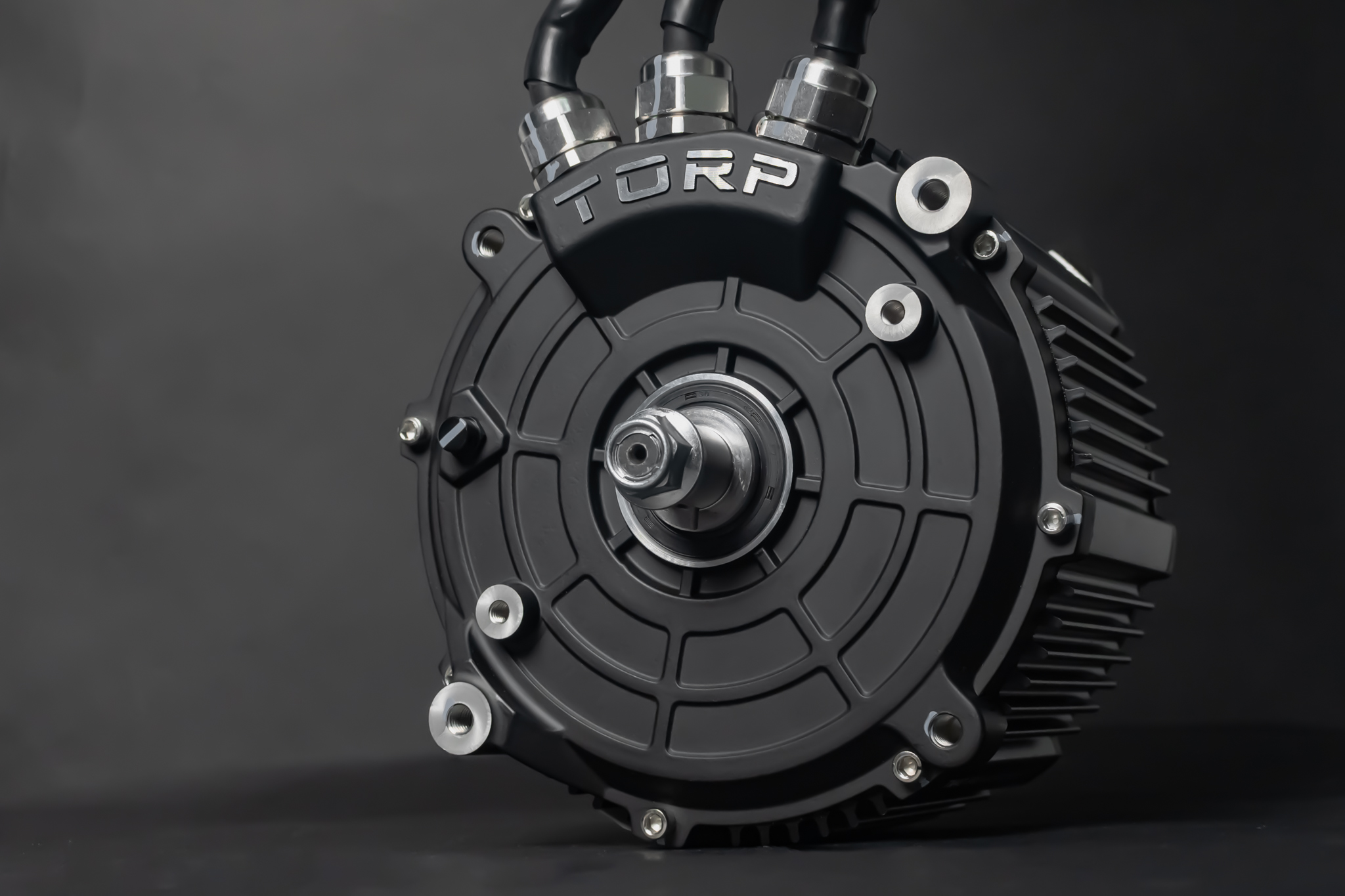

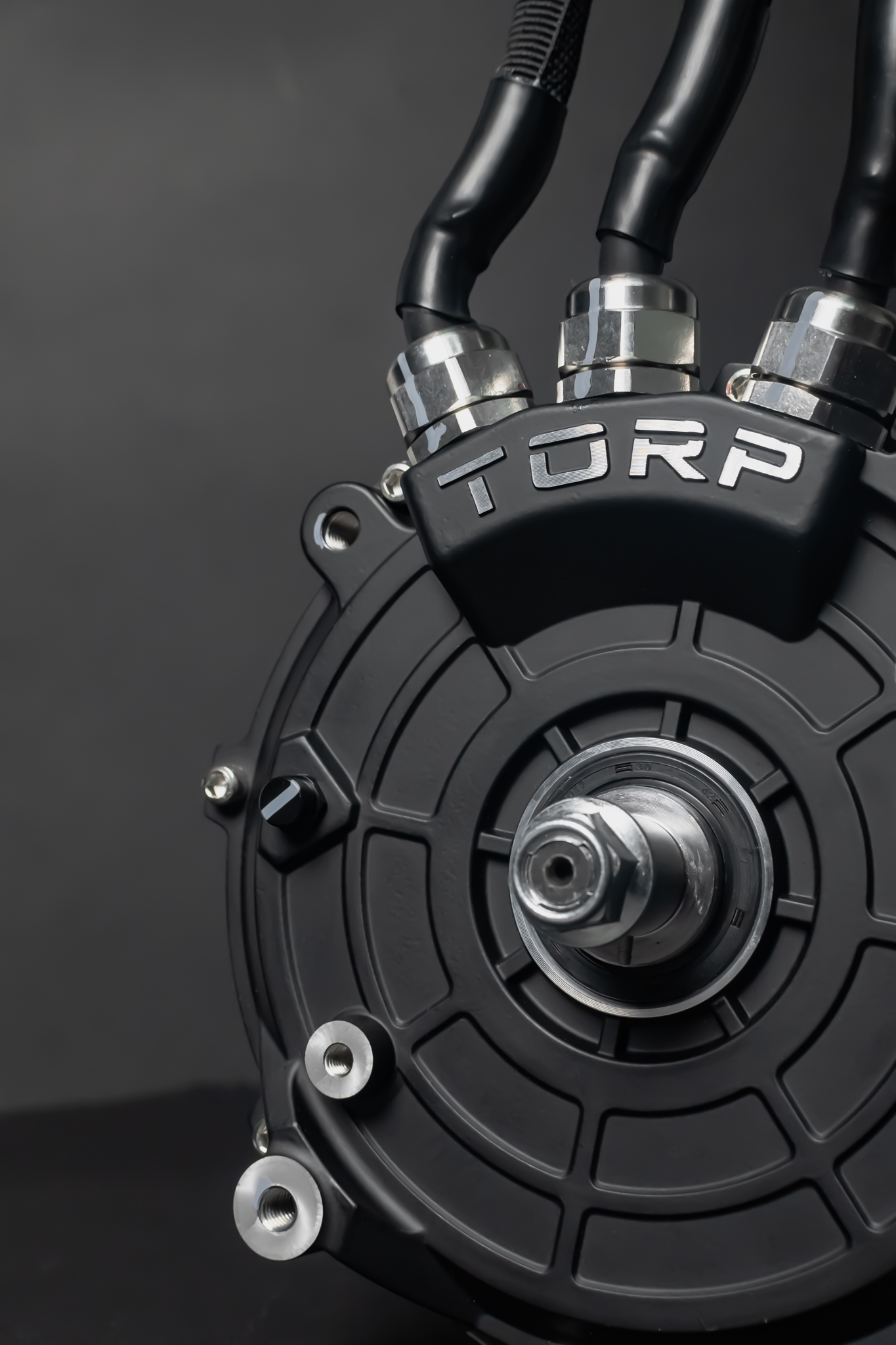

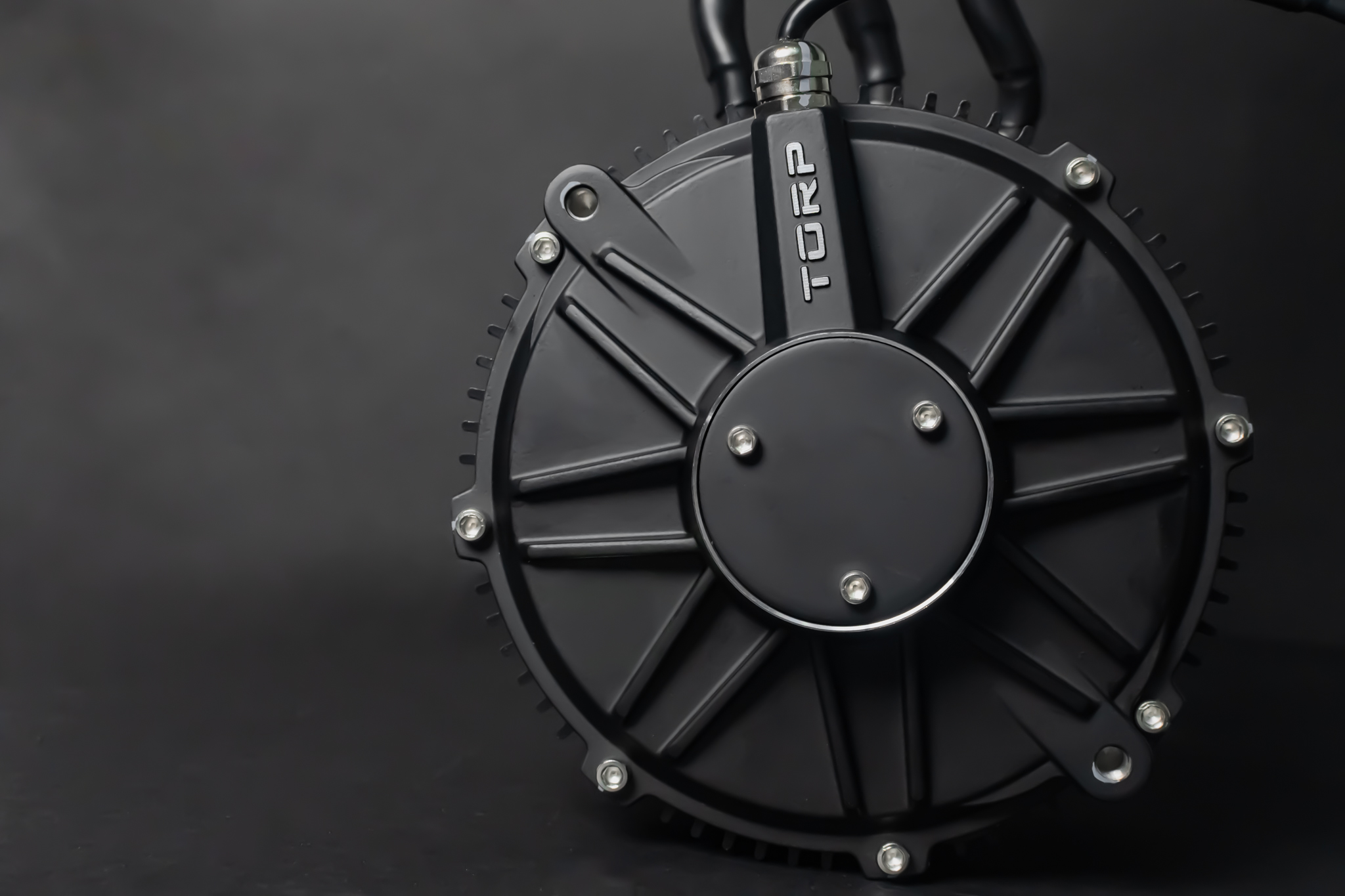

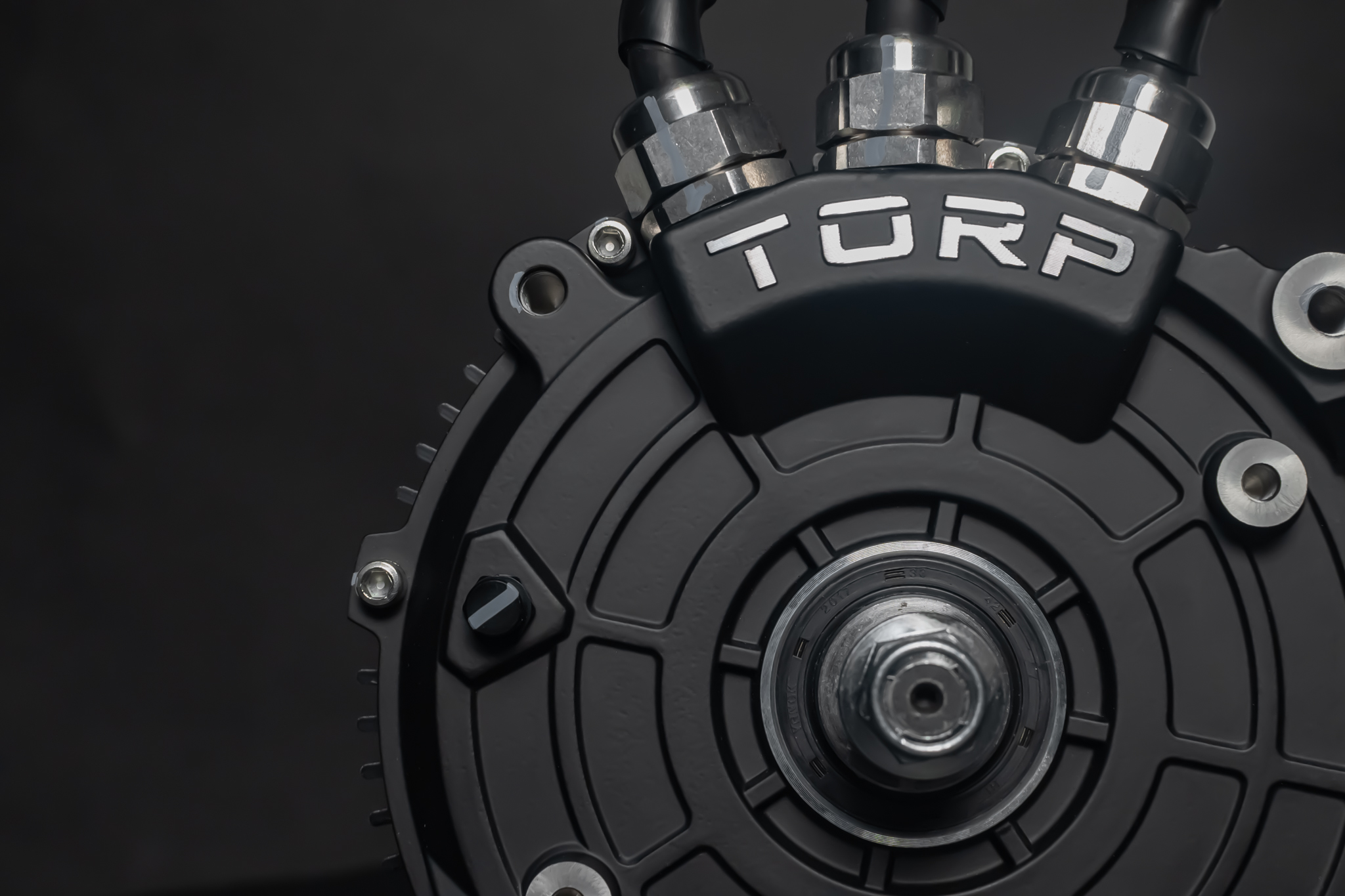

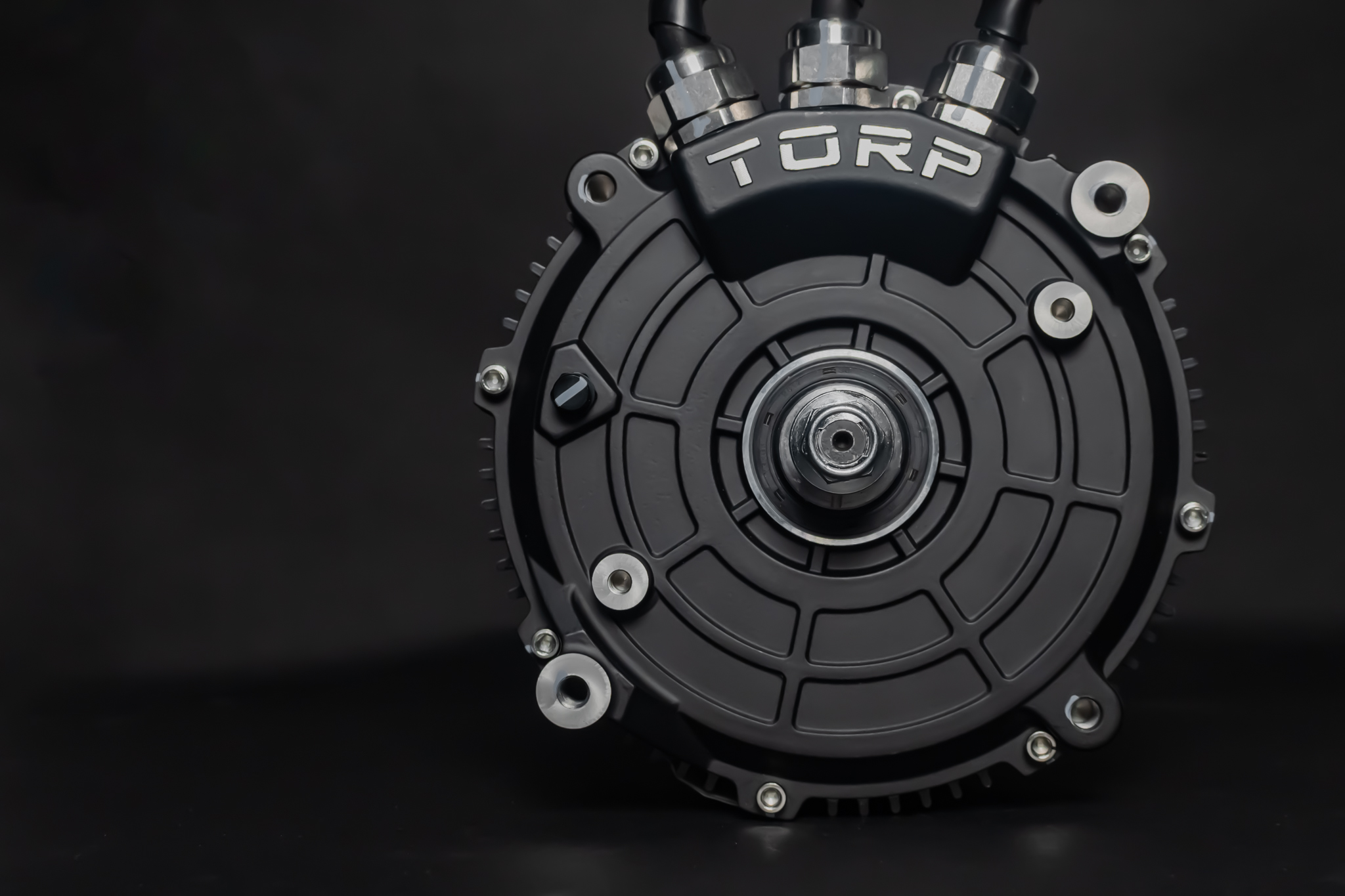

Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) yra didelės galios centrinės pavaros (mid-drive) traukos variklis, skirtas Sur-Ron Light Bee elektriniam bekelės motociklui. Jis naudoja IPM (vidinių nuolatinių magnetų) PMSM architektūrą ir pasiekia 50 kW pikinę galią, 86 Nm maksimalų sukimo momentą bei iki 95% naudingumo koeficientą.
Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) turi enkoderį (encoder) 1024 (4096) taškų ir palaiko Holo jutiklį (Hall sensor). Dėl to variklis suderinamas su Torp TC1000 variklio valdikliu (invertoriumi), o jutiklių pasirinkimas tinka ir kitiems „aftermarket“ valdikliams.
Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) sukurtas maksimaliai galiai dėl storo laidyno, plataus magnetų paketo ir ypač mažos 2,4 mΩ varžos. Variklio korpusas atitinka IP67 apsaugos klasę, o variklis suprojektuotas ES.
Privalumai ir pranašumai
- 50 kW maksimali (pikinė) galia – Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) deklaruoja 50 kW „peak power“ Sur-Ron Light Bee jėgos pavaros (powertrain) atnaujinimui.
- 19 kW nuolatinė galia – Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) turi 19 kW „continuous power“ ilgesnei apkrovai.
- 1100 A maksimali fazės srovė – Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) pasiekia „Max Phase current: 1100 A“ didelės srovės FOC valdymui.
- 86 Nm maksimalus sukimo momentas – Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) pasiekia 86 Nm, o ties 500 A nurodyta 48 Nm reikšmė.
- 2,4 mΩ varža – Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) turi „Motor Resistance: 2.4 mΩ“, todėl konstrukcija orientuota į mažą elektrinę varžą.
- 35 mm² fazių laido skerspjūvis – Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) naudoja „Phase cross-section: 35 mm²“ instaliaciją didelėms srovėms.
- Enkoderis 1024 (4096) taškų – Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) turi „Position sensor: Encoder“ su 1024 (4096) rezoliucija tiksliam rotoriaus padėties nustatymui.
- IP67 apsaugos klasė – Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) turi deklaruotą IP67, gautą bandant distiliuotame vandenyje laboratorinėmis sąlygomis.
Kam skirtas šis produktas?
Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) skirtas Sur-Ron Light Bee elektriniam bekelės motociklui, kai reikalingas centrinės pavaros variklio keitimas arba jėgos pavaros atnaujinimas. Variklis pritaikytas pavaros sistemai, kurioje reikalingas aukštas aps./min ir didelė fazės srovė.
Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) yra suderinamas su Torp TC1000 variklio valdikliu (invertoriumi). Variklis palaiko enkoderį Torp valdikliams ir Holo jutiklį (Hall) kitiems „aftermarket“ valdikliams.

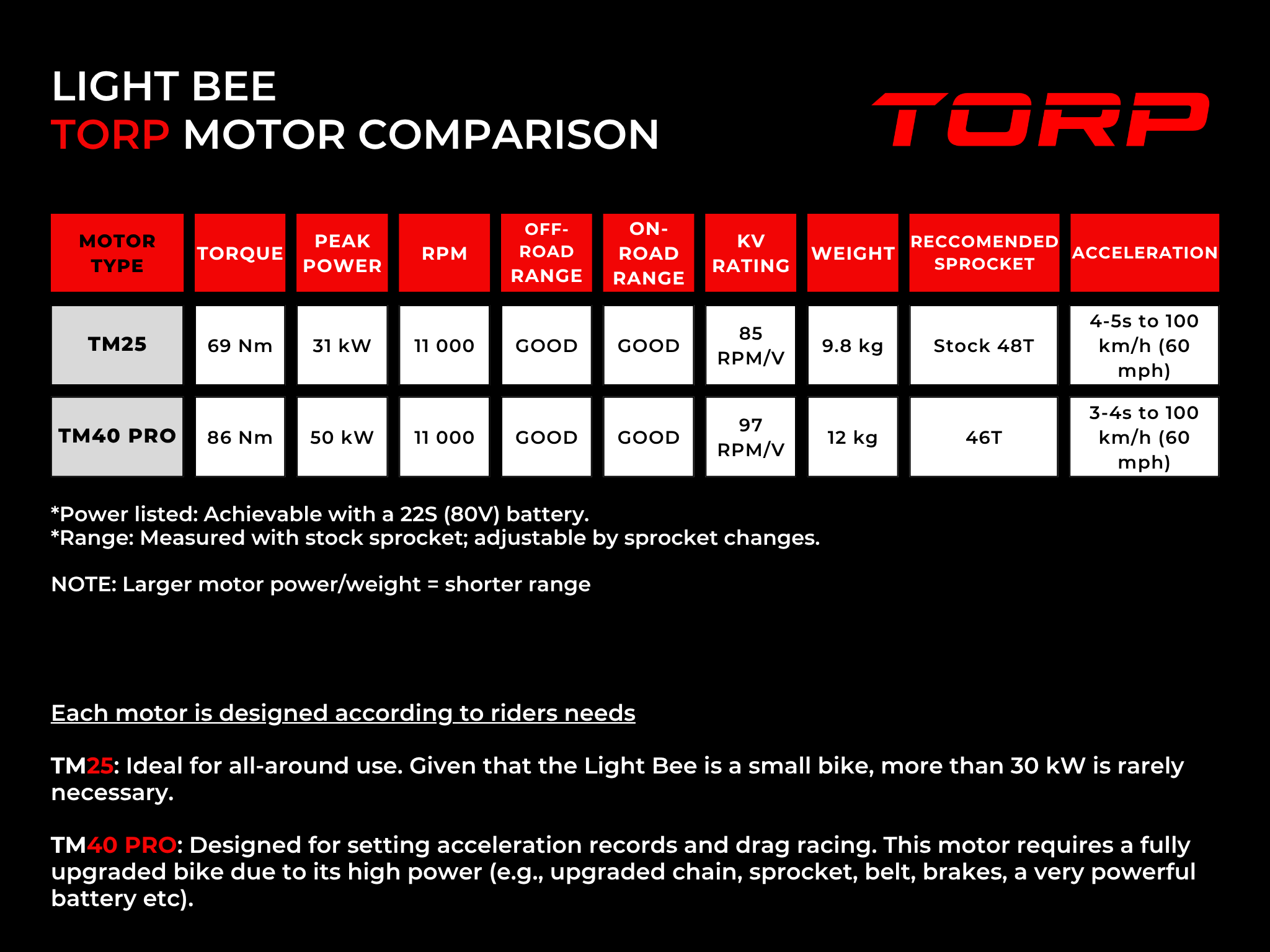

Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) dažnai pasirenkamas, kai prioritetas yra didelis maksimalus greitis. Torp TM40 serijoje taip pat yra TM40 versija, tačiau TM40 Pro specifika orientuota į aukštą „top speed“ ir įsibėgėjimo („drag“) discipliną.
Kas yra pakuotėje?
- Torp TM40 Pro variklis (centrinės pavaros montavimas).
- Naudotojo instrukcija (user manual).
Techninės specifikacijos
| Skiltis | Parametras | Reikšmė |
|---|---|---|
| Galia, srovės ir dinamika | Maksimali (pikinė) galia (Peak Power) | 50 kW |
| Galia, srovės ir dinamika | Nuolatinė galia (Continuous Power) | 19 kW |
| Galia, srovės ir dinamika | Maksimali fazės srovė (Max Phase current) | 1100 A |
| Galia, srovės ir dinamika | Maksimalus sukimo momentas (Max Torque) | 86 Nm |
| Galia, srovės ir dinamika | Sukimo momentas ties 500 A (Torque 500 A) | 48 Nm |
| Galia, srovės ir dinamika | KV konstanta (KV rating) | 97 RPM/V |
| Galia, srovės ir dinamika | Maksimalūs aps./min (Max RPM) | 11 000 RPM |
| Elektrinė dalis ir instaliacija | Variklio varža (Motor Resistance) | 2,4 mΩ |
| Elektrinė dalis ir instaliacija | Fazių laido skerspjūvis (Phase cross-section) | 35 mm² |
| Elektrinė dalis ir instaliacija | Kabelio antgalio dydis (Terminal lug size) | M6 35 mm² |
| Mechanika, matmenys ir tipas | Svoris (Weight) | 12 kg |
| Mechanika, matmenys ir tipas | Variklio dydis (Motor Size) | 115 × 165 mm |
| Mechanika, matmenys ir tipas | Montavimas (Installation) | Mid (montuojamas viduryje) |
| Mechanika, matmenys ir tipas | Variklio tipas (Motor type) | IPM (vidinių nuolatinių magnetų) |
| Mechanika, matmenys ir tipas | Pilių porų skaičius (Number of pole pairs) | 5 |
| Magnetai, jutikliai ir aušinimas | Magnetų ilgis (Magnet length) | 65 mm |
| Magnetai, jutikliai ir aušinimas | Maksimali magnetų temperatūra (Max magnet temp.) | 150 °C |
| Magnetai, jutikliai ir aušinimas | Padėties jutiklis (Position sensor) | Enkoderis (Encoder) |
| Magnetai, jutikliai ir aušinimas | Enkoderio taškai (Encoder points) | 1024 (4096) |
| Magnetai, jutikliai ir aušinimas | Temperatūros jutiklis (Temp. sensor) | PT1000 |
| Magnetai, jutikliai ir aušinimas | Aušinimo būdas (Cooling method) | Aušinimas oru (Air) |
| Magnetai, jutikliai ir aušinimas | Naudingumo koeficientas (Efficiency) | iki 95% |
| Apsauga, suderinamumas ir garantija | Apsaugos nuo dulkių ir vandens klasė (Protection class) | IP67 |
| Apsauga, suderinamumas ir garantija | Suderinamas variklio valdiklis (invertorius) | Torp TC1000 |
| Apsauga, suderinamumas ir garantija | Variklio jutiklio tipas | Enkoderis (Torp valdikliams), Holo jutiklis (kitiems „aftermarket“ valdikliams) |
| Apsauga, suderinamumas ir garantija | Garantija (Warranty) | 2 metai |
IP67 pastaba: Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) IP67 įvertinimą gavo testuojant distiliuotame vandenyje laboratorinėmis sąlygomis. Tačiau šis įvertinimas nereiškia tinkamumo nuolatiniam panardinimui.
Jungčių pastaba: Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) jungtys nėra atsparios vandeniui, todėl jos turi būti laikomos sausai.
Garantijos apribojimas dėl vandens: Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) 2 metų garantija netaikoma gedimams dėl dažno ar ilgo panardinimo, pavyzdžiui, upeliuose, upėse ar užlietose vietose.
Natūralus dėvėjimasis: Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) laikui bėgant gali prarasti atsparumą vandeniui dėl sandariklių ir komponentų degradacijos.
Kodėl rinktis Torp TM40 Pro traukos variklį Sur-Ron Light Bee (centrinės pavaros)?
Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) sujungia 50 kW pikinę galią su 1100 A maksimalia fazės srove, todėl variklis orientuotas į didelės srovės konfigūracijas. Be to, 2,4 mΩ varža ir 35 mm² fazių skerspjūvis apibrėžia šio variklio elektrinę kryptį.
Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) komplektuojamas su enkoderiu 1024 (4096) ir turi PT1000 temperatūros jutiklį. Dėl to variklis pritaikytas darbui dideliu greičiu iki 11 000 RPM, o magnetų temperatūros riba siekia 150 °C.
Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) yra TM40 serijos „Pro“ versija, sukurta įsibėgėjimui ir „drag“ rezultatams, tačiau jos fokusas yra didelis maksimalus greitis. Variklis suprojektuotas ES ir deklaruoja IP67 apsaugą nuo dulkių ir vandens.
DUK
Ar Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) tinka Sur-Ron Light Bee?
- Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) yra skirtas Sur-Ron Light Bee elektriniam bekelės motociklui.
- Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) montuojamas kaip centrinės pavaros (mid-drive) variklis.
Kokiems modeliams skirtas Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros)?
- Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) yra skirtas Sur-Ron Light Bee platformai.
- Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) aprašomas kaip Sur-Ron Light Bee jėgos pavaros atnaujinimas.
Su kokiu valdikliu (invertoriumi) suderinamas Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros)?
- Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) suderinamas su Torp TC1000 variklio valdikliu (invertoriumi).
- Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) palaiko enkoderį Torp valdikliams.
- Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) palaiko Holo jutiklį (Hall) kitiems „aftermarket“ valdikliams.
Kokie Torp TM40 Pro traukos variklio Sur-Ron Light Bee (centrinės pavaros) galios ir dinamikos parametrai?
- Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) pasiekia 50 kW pikinę galią.
- Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) turi 19 kW nuolatinę galią.
- Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) pasiekia 86 Nm maksimalų sukimo momentą.
- Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) nurodo 48 Nm sukimo momentą ties 500 A.
Kokie Torp TM40 Pro traukos variklio Sur-Ron Light Bee (centrinės pavaros) elektriniai parametrai?
- Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) turi 2,4 mΩ varžą.
- Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) turi 1100 A maksimalią fazės srovę.
- Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) KV konstanta yra 97 RPM/V.
- Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) maksimalūs sūkiai siekia 11 000 RPM.
Ką reiškia IP67 Torp TM40 Pro traukos varikliui Sur-Ron Light Bee (centrinės pavaros) ir kokie apribojimai?
- Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) IP67 įvertintas laboratorijoje, bandant distiliuotame vandenyje.
- Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) nėra skirtas nuolatiniam panardinimui.
- Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) turi jungtis, kurios nėra atsparios vandeniui.
- Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) garantija netaikoma gedimams dėl dažno ar ilgo panardinimo.
Kokie Torp TM40 Pro traukos variklio Sur-Ron Light Bee (centrinės pavaros) matmenys ir svoris?
- Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) sveria 12 kg.
- Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) dydis yra 115 × 165 mm.
- Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) montuojamas viduryje (mid) kaip centrinės pavaros mazgas.
Torp TM40 Pro traukos variklis Sur-Ron Light Bee (centrinės pavaros) yra centrinės pavaros IPM variklis, kuris sujungia 50 kW pikinę galią, enkoderį 1024 (4096) ir IP67 apsaugos klasę Sur-Ron Light Bee jėgos pavaros atnaujinimui.
