Bafang BBSHD valdiklis, su kuriuo jūsų turimas variklis išspaudžia 4 kW.
Bafang BBSHD yra stiprus variklis, kurį varžo gamyklinis valdiklis. Šis rinkinys tą valdiklį pakeičia ASI BAC855 valdikliu su laidynu, kuris tiesiogiai jungiasi prie kiekvienos originalios Bafang jungties. Todėl iš vietos pajudate smarkiau, įkalnės tampa lengvesnės, o akceleratorius sureaguoja vos jį palietus.
ASI BAC855 Bafang BBSHD valdiklis su plug and play laidynu pakeičia gamyklinį valdiklį, įmontuotą Bafang BBSHD centriniame variklyje. Jis atkeliauja sukonfigūruotas 4 kW galiai ir 48 V, 52 V, 60 V arba 72 V akumuliatoriams. Lituoti nieko nereikia, o mūsų inžinierius kartu su jumis jį tiksliai suderina per nuotolinę sesiją, kuri įeina į kiekvieną rinkinį.
4kW
nustatyta galia
48-72V
akumuliatoriaus įtampa
8+metų
šio rinkinio istorija su BBSHD
0
lituojamų laidų
Bafang BBSHD valdiklis: kas pasikeičia jūsų dviratyje
ASI BAC855 BBSHD varikliui taiko vektorinį valdymą (FOC). Praktiškai tas pats variklis stipriau traukia iš vietos ir veikia tyliau, o BBSHD galia nekrenta net ilgose įkalnėse.
Galia
Keturi kilovatai iš to paties variklio
BAC855 nustatytas 4 kW galiai. Todėl startas stipresnis, stačioms įkalnėms nebereikia žemiausios pavaros, o variklis nebedelsia, vos tik pridedate gazo.
Akceleratorius
Sklandžiai ir be delsimo
Vektorinis valdymas nuskaito patį BBSHD variklį, todėl akceleratorius reaguoja tolygiai visame greičių diapazone. Valdiklis pats prisiderina prie variklio, taigi jums nieko kalibruoti nereikia.
Akumuliatorius
Bet koks akumuliatorius nuo 48 V iki 72 V
Valdiklis veikia su 48 V, 52 V, 60 V ir 72 V akumuliatoriais be perprogramavimo. Dėl to didesnis akumuliatorius vėliau reikš tik keitimą, o ne naują projektą.
Pagalbos lygiai
Trys lygiai, nustatomi procentais
Pirmasis lygis nustatytas ties 37 procentais, antrasis ties 65, o trečiasis ties 100 procentų valdiklio galios. Kiekvienas lygis riboja ir greitį, ir sukimo momentą, o kiekvieną jų galite pakeisti ekrane.
Apsauga
Variklio temperatūros jutiklis
Su 2025 m. rinkiniu BBSHD gauna temperatūros jutiklį. Valdiklis jį nuskaito ir sumažina galią anksčiau, nei karštis gali pakenkti varikliui. Be to, senkant akumuliatoriui valdiklis sumažina galią ir taip jį tausoja.
Priedai
Pavarų jutiklis ir šviesos
Pavarų perjungimo jutiklis jungiamas tiesiogiai ir akimirkai nutraukia galią, kad pavara persijungtų sklandžiai. Be to, laidynas maitina 6 V šviesas iki 500 mA, o valdiklio laikiklis saugo jį nuo vandens.
Akumuliatoriaus įtampa: vienas BBSHD valdiklis nuo 48 V iki 72 V
ASI BAC855 su jūsų akumuliatoriumi veikia iš karto po pristatymo. Parinktyse viršuje pasirinkite įtampą ir akumuliatoriaus jungtį: rinkinys atkeliaus sukonfigūruotas ir paruoštas jūsų akumuliatoriui.
| Jūsų akumuliatorius | Veikia su rinkiniu | Kurį ekraną rinktis |
|---|---|---|
| 48 V (13s) | Taip, iš karto | FabiRide Dash Pro arba Eggrider V2, versija nuo 48 V iki 52 V |
| 52 V (14s) | Taip, iš karto | FabiRide Dash Pro arba Eggrider V2, versija nuo 48 V iki 52 V |
| 60 V (16s) | Taip, iš karto | FabiRide Dash Pro arba Eggrider V2, versija nuo 48 V iki 72 V |
| 72 V (20s) | Taip, iš karto | FabiRide Dash Pro arba Eggrider V2, versija nuo 48 V iki 72 V |
Pasirinkite jungtį, kurią naudoja jūsų akumuliatorius: XT60 arba XT90. Rinkinys atkeliaus su tinkama jungtimi, todėl nieko nereikės kirpti ar presuoti.
Su FabiRide Dash Pro akumuliatoriaus įtampą galite keisti patys. Taigi vėliau, pereinant nuo 52 V prie 72 V akumuliatoriaus, užteks pakeisti nustatymą ant vairo, o žemos įtampos atjungimas prisitaikys prie jūsų nustatyto akumuliatoriaus.
Pasirinkite ekraną: FabiRide Dash Pro arba Eggrider V2
Nuo to, koks bus jūsų Bafang BBSHD ekranas, priklauso, ką matote ant vairo ir kiek valdiklio nustatymų galite keisti patys. Su bet kuriuo iš jų rinkinys atkeliauja suderintas ir paruoštas važiuoti, tačiau tik Dash Pro bendrauja su ASI abiem kryptimis.
Naujiena
FabiRide Dash Pro
Spalvotas jutiklinis ekranas, kuris nuskaito ASI BAC855 duomenis ir įrašo nustatymus atgal į valdiklį nuo vairo arba per nemokamą FabiRide programėlę. Jis apima visą diapazoną nuo 48 V iki 72 V, todėl niekada nevaržys jūsų kito akumuliatoriaus.
Kompaktiškas

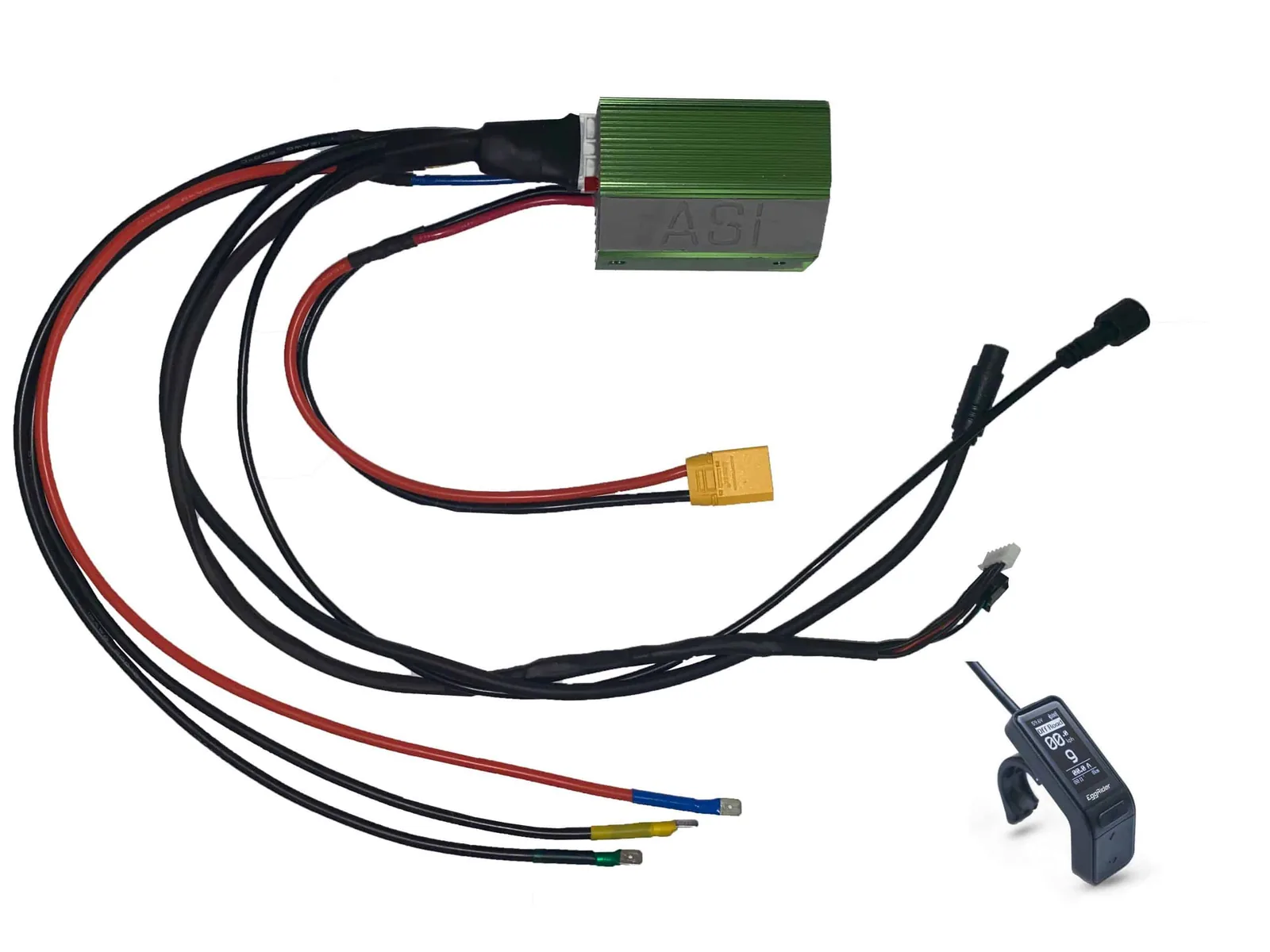

Eggrider V2
Kompaktiškas ekranas su telefono programėle pagrindiniams rodmenims. 13s ir 14s akumuliatoriams rinkitės versiją nuo 48 V iki 52 V, o 60 V ir 72 V akumuliatoriams versiją nuo 48 V iki 72 V. Jau važinėjate su juo? Tuomet pasirinkite „Naudosiu savo Eggrider V2“: rinkinį atsiųsime be ekrano.
Bafang BBSHD valdiklis su FabiRide Dash Pro: ką gaunate papildomai
Derinimas
Galia, greitis ir pagalba nuo vairo
- Keiskite pagalbos lygius procentais, taip pat ir už jų slypinčią galią bei greitį
- Kurkite važiavimo režimus su savo greičiu ir galia, o tada perjunkite juos vienu bakstelėjimu
- Kiekvienas pakeitimas iškart keliauja į ASI, todėl nešiojamojo kompiuterio nereikia
Akumuliatorius
Keiskite akumuliatorių be perprogramavimo
- Keisdami akumuliatorių, įtampą nustatykite patys: nuo 48 V iki 72 V
- Tada žemos įtampos atjungimas prisitaiko prie jūsų nustatyto akumuliatoriaus
- Taigi valdiklio siųsti atgal nereikia
Temperatūra
Variklio jutiklis realiuoju laiku
- Važiuodami į įkalnę, BBSHD temperatūrą matote prietaisų skydelyje

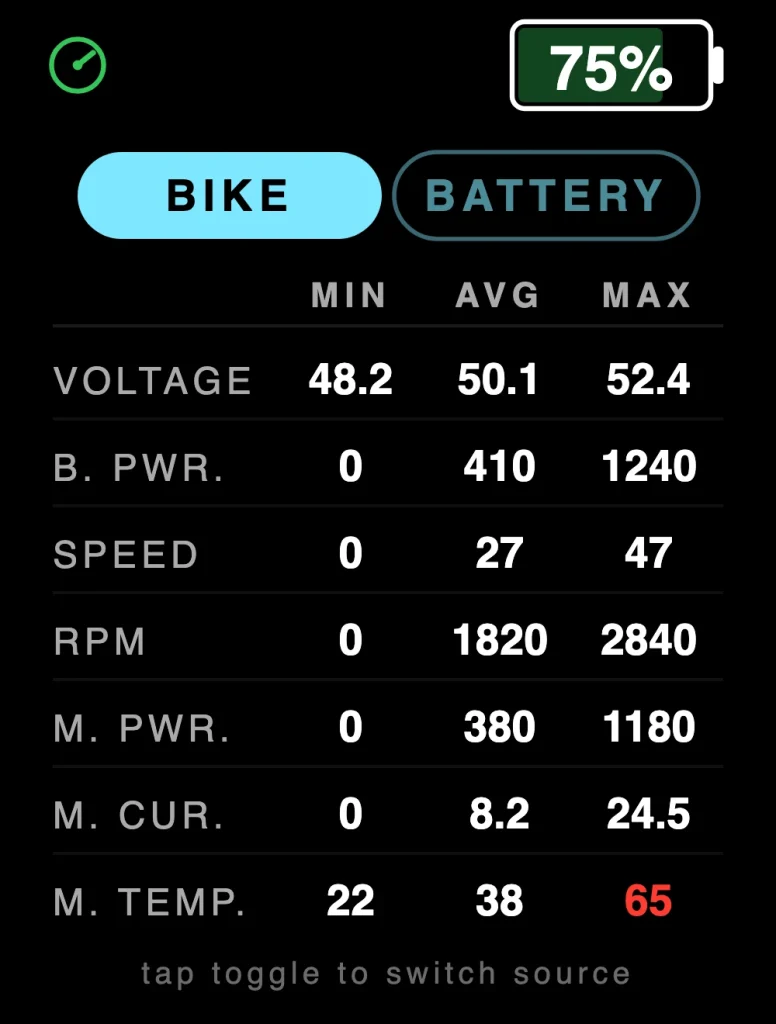

- Minimumas, vidurkis ir maksimumas taip pat rodomi statistikos ekrane
- Varikliui įkaitus, valdiklis vis tiek pats sumažina galią
Ribotuvas
25, 45 ar bet koks jūsų pasirinktas greitis
- Apribokite dviračio greitį ir galią, pavyzdžiui, dviračių takams ar pradedančiam vairuotojui
- Nusukę nuo kelio, ribą panaikinkite programėlėje
- Paskui dvi sekundes palaikykite tris vairo mygtukus, kad ją grąžintumėte
Telefonas
Skambučiai, žinutės ir muzika
- Važiuodami atsiliepkite į skambučius arba juos atmeskite vairo pulteliu
- Gaunamas žinutes skaitykite ekrane, vos tik jos ateina
- Perjunkite kūrinius ir keiskite garsą, o telefonas lieka kišenėje
Saugumas
Avarijos aptikimas, žemėlapiai ir važiavimų istorija
- Įvykus avarijai, ekranas išsiunčia SOS su jūsų buvimo vieta kontaktiniams asmenims
- Žemėlapis taip pat rodomas ekrane, vienu perbraukimu nuo prietaisų skydelio
- Be to, kiekvienas važiavimas įrašomas su maršrutu, greičiu ir galia
Nemokama FabiRide programėlė
FabiRide programėlė iPhone ir Android telefonams yra nemokama, o ta pati paskyra veikia bet kurioje naršyklėje adresu my.fabiride.com. Ten vieną kartą sukonfigūruojate dviratį, o vėliau grįžtate, kad jį suderintumėte, pasidalytumėte juo su kitais vairuotojais ir peržiūrėtumėte savo važiavimus.
Dash Pro tinka ne tik šiam rinkiniui, bet ir daugybei kitų dviračių. Peržiūrėkite visus palaikomus dviračius ir valdiklius.

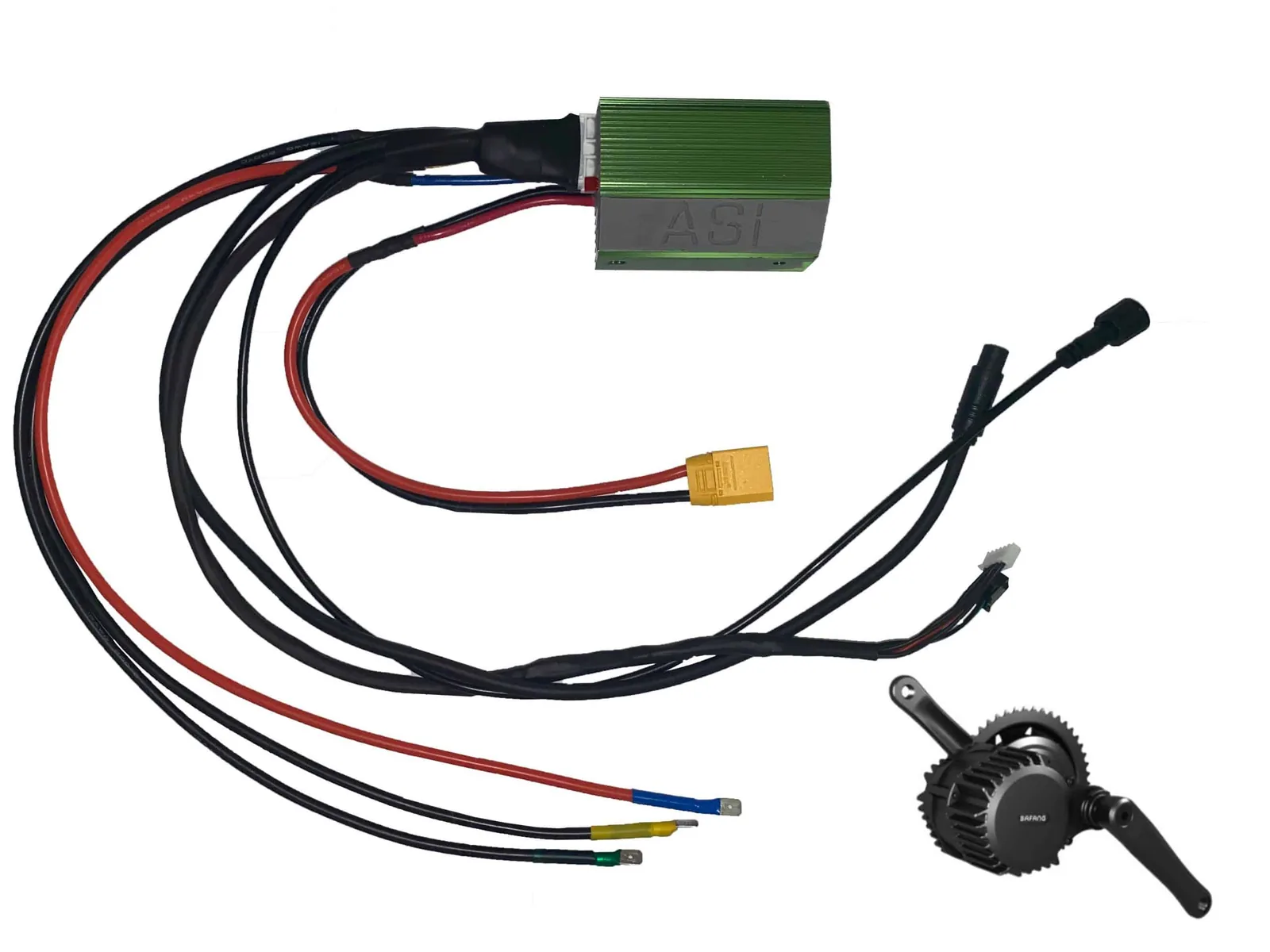

Kas yra dėžutėje
Pasirinkus parinktis viršuje, rinkinys atkeliauja visiškai sukomplektuotas. Važiuoti daugiau nieko nereikės.
-
ASI BAC855 valdiklis
Prieš išsiųsdami sukonfigūruojame jį 4 kW galiai ir jūsų akumuliatoriui.
-

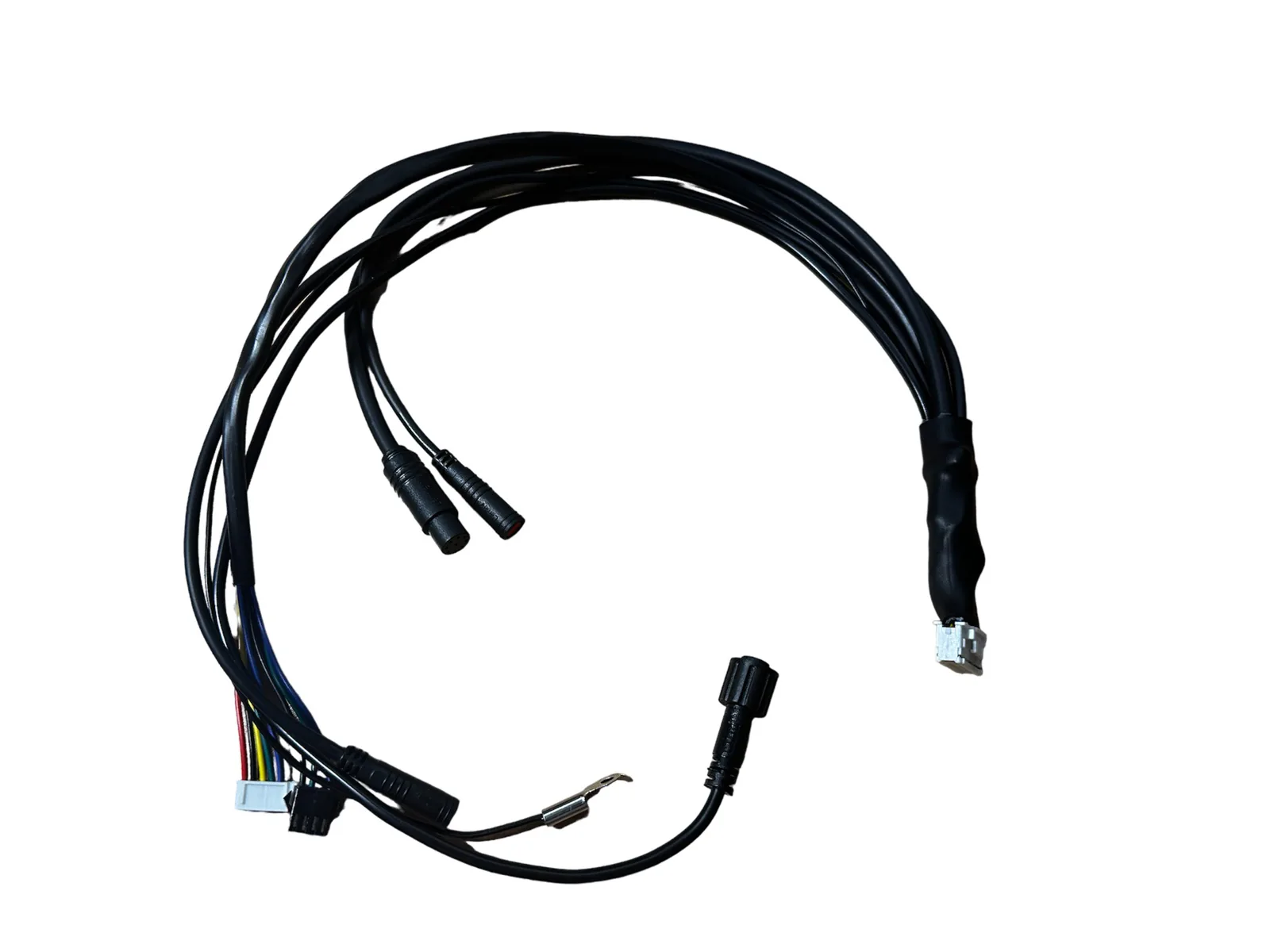

Pritaikytas Bafang laidynas
Kiekviena jungtis tinka prie originalių BBSHD jungčių. Laidai yra 30 cm ilgio, o jei reikia kitokio ilgio, parašykite mums ir pagaminsime pagal jūsų matmenis.
-
Jūsų pasirinktas ekranas
FabiRide Dash Pro, jūsų įtampai tinkančios versijos Eggrider V2 arba be ekrano, jei paliekate savo Eggrider V2.
-
Valdiklio laikiklis
Laiko BAC855 ant variklio ir saugo laidyną nuo vandens.
-
Variklio dangtelis
Uždengia angą, kuri lieka BBSHD išėmus gamyklinį valdiklį.
-
Akumuliatoriaus jungtis
XT60 arba XT90, pagal jūsų akumuliatorių.
-
Nuotolinė derinimo sesija
Mūsų inžinierius patikrina jūsų montavimą ir suderina valdiklį pagal jūsų akumuliatorių, važiavimo stilių ir reljefą.
Bafang BBSHD valdiklis: kaip jį sumontuoti
-
Išimkite gamyklinį valdiklį
Atjunkite akumuliatorių, atidarykite BBSHD valdiklio dangtelį ir atjunkite gamyklinį valdiklį. Nė vienas laidas nekerpamas.
-
Prijunkite laidyną

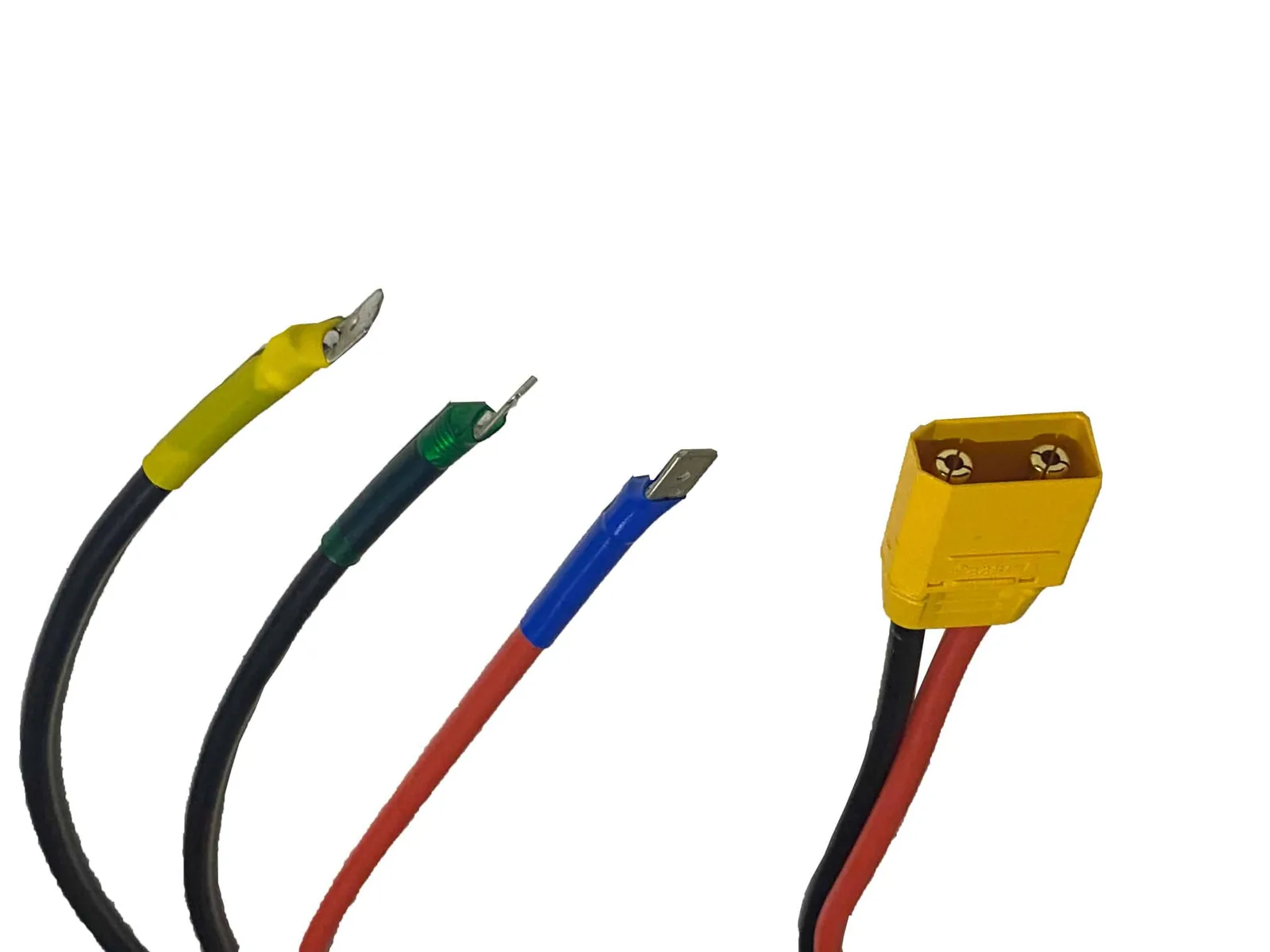

Naujasis laidynas baigiasi tomis pačiomis jungtimis, kurias jau naudoja BBSHD: variklio fazių, greičio jutiklio, akceleratoriaus, stabdžių, ekrano ir akumuliatoriaus. Sujunkite jas poromis ir įspauskite, kol spragtelės, o jei turite pavarų perjungimo jutiklį, prijunkite ir jį.
-
Pritvirtinkite ir nutieskite laidus
Prisukite BAC855 prie laikiklio ant variklio, uždėkite variklio dangtelį ir nutieskite ekrano laidą iki vairo.
-
Suderinkite kartu su mumis
Užsiregistruokite į nuotolinę sesiją, kuri įeina į rinkinį. Mūsų inžinierius prisijungia prie valdiklio, patikrina jūsų montavimą ir suderina jį pagal jūsų akumuliatorių, važiavimo stilių ir reljefą.
Saugokite nuo drėgmės. Montavimo metu ir po jo valdiklį bei jo baltą signalų jungtį apsaugokite nuo purvo ir vandens. Į šią jungtį patekęs vanduo yra vienintelė gedimo priežastis, nuo kurios rinkinys pats apsisaugoti negali.
ASI BAC855 BBSHD rinkinio techniniai duomenys
| Valdiklis | ASI BAC855 (gamintojo puslapis) |
|---|---|
| Tinka | Bafang BBSHD centriniam varikliui |
| Variklio valdymas | Vektorinis valdymas (FOC), be jutiklių |
| Nustatyta galia | 4 kW (4 000 W) |
| Akumuliatorius | 48 V, 52 V, 60 V arba 72 V (13s, 14s, 16s arba 20s), be perprogramavimo |
| Pagalbos lygiai | 3 lygiai: 37, 65 ir 100 procentų, keičiami ekrane |
| Apsauga | Variklio temperatūros jutiklis, galios mažinimas senkant akumuliatoriui |
| Pavarų perjungimo jutiklis | Palaikomas |
| Šviesų maitinimas | 6 V, iki 500 mA |
| Valdiklio matmenys ir svoris | 81 x 55 x 39 mm, 300 g |
| Laidynas | Pritaikyta originalioms Bafang jungtims, 30 cm laidai, kitas ilgis pagal užsakymą |
| Ekranai | FabiRide Dash Pro, Eggrider V2 (versija nuo 48 V iki 52 V arba nuo 48 V iki 72 V) arba jūsų turimas Eggrider V2 |
| Greičio vienetai | km/h arba mph, rato dydį galima nustatyti |
| Montavimas | Plug and play (prijunk ir važiuok), be litavimo |
| Derinimas | Nuotolinė sesija su mūsų inžinieriumi, įeina į rinkinį |
Bafang BBSHD valdiklis: dažniausi klausimai
Ar ASI BAC855 tiks mano Bafang BBSHD?
Taip, jei jūsų dviratyje sumontuotas Bafang BBSHD centrinis variklis. Kiekviena laidyno jungtis atitinka originalias BBSHD jungtis. Rinkinys pakeičia tik valdiklį, todėl variklis lieka ten, kur buvo.
Kiek daugiau galios suteikia Bafang BBSHD valdiklis?
BAC855 nustatytas 4 kW galiai. Tai pajusite iš stipresnio starto, įkalnių, kuriose rečiau tenka perjungti žemesnę pavarą, ir akimirksniu reaguojančio akceleratoriaus.
Ar reikės jį perprogramuoti, kai pakeisiu akumuliatoriaus įtampą?
Ne. Valdiklis jau pristatomas sukonfigūruotas 48 V, 52 V, 60 V ir 72 V įtampai. Su FabiRide Dash Pro akumuliatoriaus įtampą galite nustatyti ir patys, todėl žemos įtampos atjungimas visada atitiks jūsų akumuliatorių.
Kurį ekraną rinktis BBSHD varikliui?
Rinkitės FabiRide Dash Pro, jei norite keisti galią, pagalbos lygius, akumuliatoriaus įtampą ir greičio ribą nuo vairo ar programėlėje bei realiuoju laiku matyti variklio temperatūrą. Jei norite kompaktiško ekrano, rinkitės Eggrider V2: 13s ir 14s akumuliatoriams tinka versija nuo 48 V iki 52 V, o 60 V ir 72 V akumuliatoriams versija nuo 48 V iki 72 V. Jei jau turite Eggrider V2 versiją nuo 48 V iki 52 V, pasirinkite „Naudosiu savo Eggrider V2“.
Ar Bafang BBSHD valdiklis montuojamas be litavimo?
Taip. Valdiklis atkeliauja sukonfigūruotas, kiekviena jungtis tinka BBSHD, o ekranas jungiamas į laidyną. Taigi tiesiog atjungiate gamyklinį valdiklį ir prijungiate naująjį.
Kokią akumuliatoriaus jungtį užsakyti?
Tą, kurią jau naudoja jūsų akumuliatorius: XT60 arba XT90. Rinkinyje bus sumontuota jai tinkanti jungtis, todėl jį tiesiog prijungsite prie akumuliatoriaus.
Ar 4 kW neperkaitins variklio?
Į 2025 m. rinkinį įeina variklio temperatūros jutiklis. Valdiklis jį nuskaito ir sumažina galią, kol variklis dar neįkaito per daug. Be to, su Dash Pro temperatūrą realiuoju laiku matote prietaisų skydelyje.
Ar nustatymus galima pakeisti po pristatymo?
Taip. Nuotolinė derinimo sesija įeina į kiekvieną rinkinį, o naujam akumuliatoriui ar kitokiam važiavimo stiliui valdiklį galime suderinti iš naujo. Be to, su Dash Pro kasdienius nustatymus keičiate patys.
