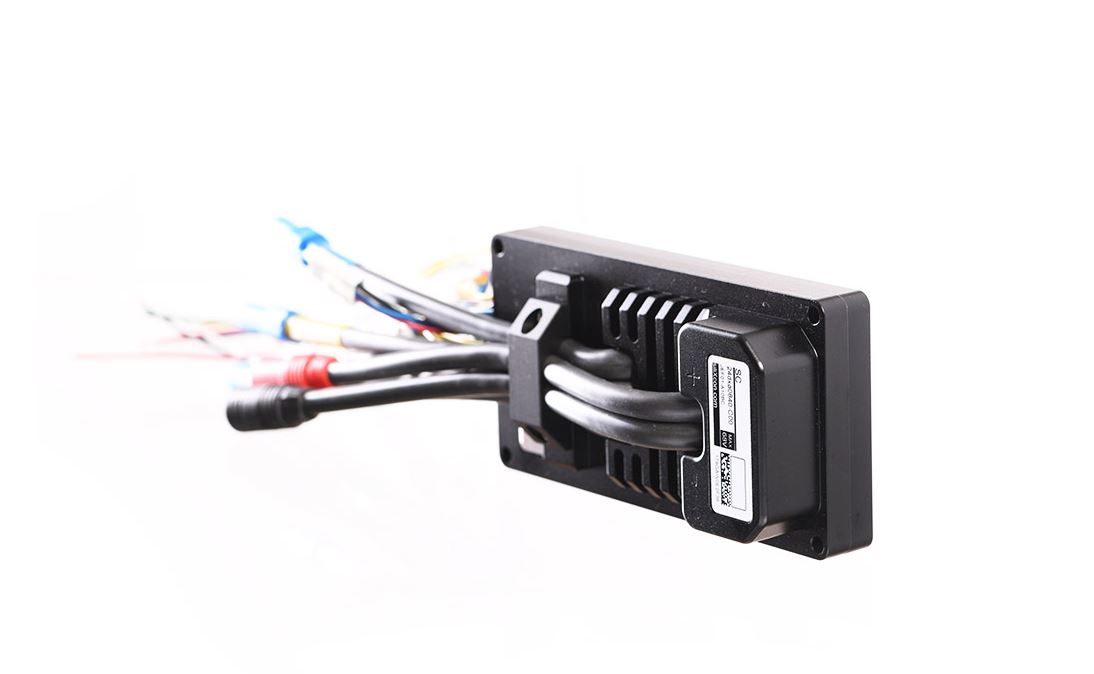

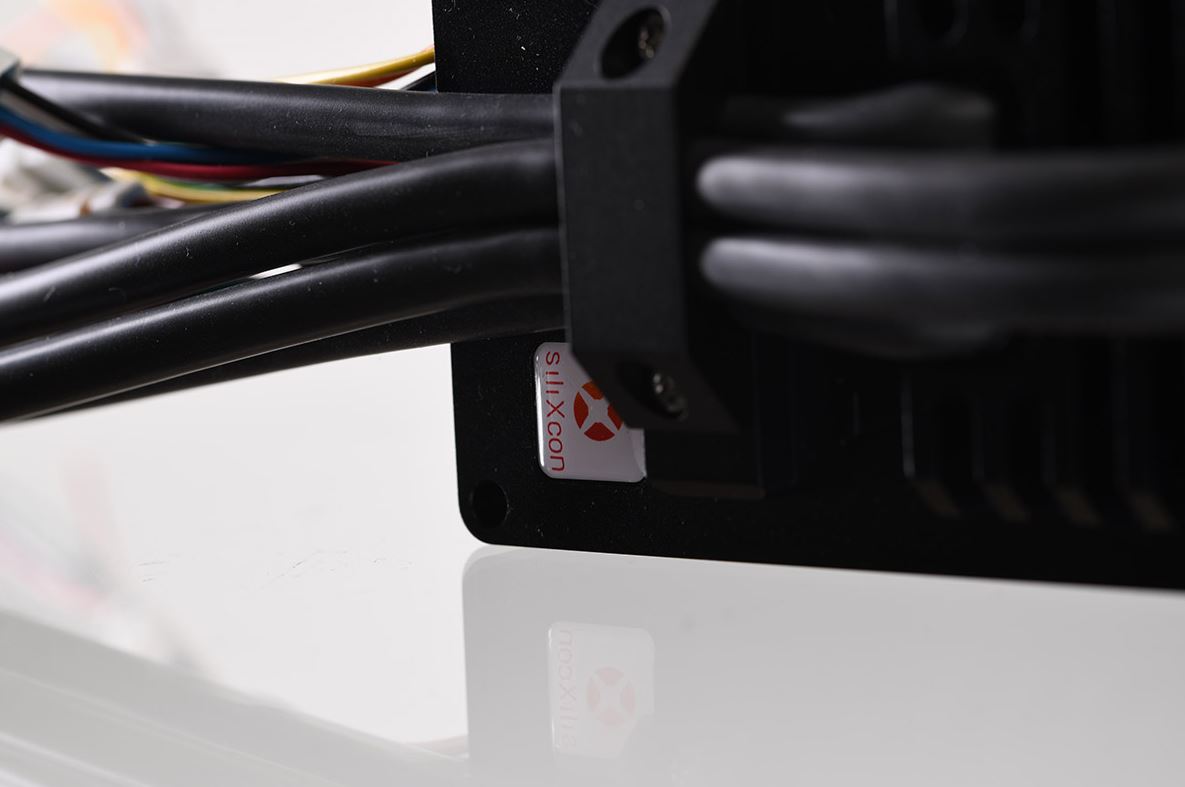

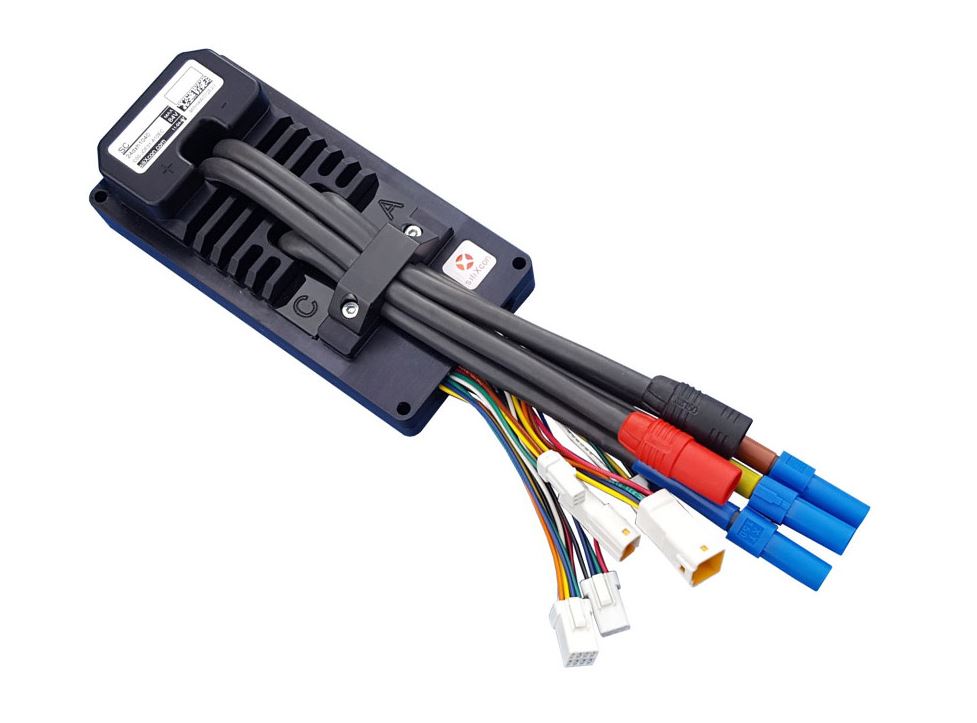

SiliXcon SC 1040 yra programuojamas elektrinės transporto priemonės variklio valdiklis (elektroninis greičio valdiklis, ESC), skirtas elektriniams motociklams, kartingams, paspirtukams, banglentėms, pramoninėms ir automobilių pavaroms bei laivų (jūrinėms) pavaroms. Jis dirba su 20S ličio baterijos paketu, palaiko iki 84 V darbinės įtampos ir tiekia iki 12 600 W nominalios galios bei iki 18 000 W maksimalios (pikinės) galios.
Valdiklis priklauso ESC3 šeimos SC serijai. Jis valdo beščiotkinius nuolatinės srovės (BLDC) variklius ir kitų tipų elektrinius variklius. Dėl to jis tinka projektams, kuriuose reikia didelės galios kompaktiškame korpuse.
SC 1040 gali tiekti iki 250 A RMS fazinės srovės. Tai ne baterijos srovė, o srovė variklio fazėse. Todėl valdiklis turi didelę galios atsargą net ir mažo tūrio projektuose.
Privalumai ir pranašumai
- 20S ličio baterija, iki 84 V – 72 V DC nominali įtampa, 20 nuosekliai sujungtų elementų.
- 12,6 kW nominali galia – ilgalaikė 60 min. galia su BLDC varikliu.
- 18 kW maksimali (pikinė) galia – trumpalaikis 10 sekundžių režimas.
- 250 A RMS fazinė srovė – didelis galios tankis kompaktiškame korpuse.
- Regeneracinis stabdymas – energija grąžinama į bateriją stabdant.
- Sklandus paleidimas – tolygus variklio įsibėgėjimas nuo nulinių apsukų.
- Lengvas aliuminio korpusas – geras našumo ir svorio santykis, patogu integruoti.
- Pažangūs valdymo algoritmai ir diagnostika – stabilus darbas ir apsaugos.
Kam skirtas šis produktas?
SC 1040 naudojamas automobilių ir pramoninių variklių valdymui. Taip pat jis tinka aukščiausios klasės sportiniams motociklams, elektriniams dviračiams, banglentėms ir paspirtukams. Be to, jis naudojamas degimo variklio paleidimo generatoriuose.
Kitos taikymo sritys – profesionalūs dronai ir RC modeliai, tyrimai ir plėtra bei servo valdymas. Dėl kompaktiškų matmenų valdiklis tinka sistemoms, kuriose trūksta vietos.
Produktas skirtas inžinieriams, dirbtuvėms ir gamintojams. Tai OEM komponentas, kurį reikia sujungti su tinkamu varikliu ir 20S baterija. Valdiklis yra programuojamas, todėl parametrai nustatomi prieš eksploataciją.
Techninės specifikacijos
| Versija | 1040 |
| Baterijos nominali įtampa | 72 V DC |
| Baterijos konfigūracija | 20 S |
| Min. darbinė įtampa | 24 V DC |
| Maks. darbinė įtampa | 84 V DC |
| Nominali galia (60 min, BLDC) | 12 600 W |
| Nominali srovė (60 min, BLDC) | 175 A |
| Galios nuostoliai | 120 W |
| Maksimali (pikinė) galia (10 s) | 18 000 W |
| Maksimali (pikinė) srovė (10 s) | 400 A |
| Fazinė srovė | iki 250 A RMS |
| Šeima | ESC3, SC serija |
| Korpusas | aliuminio korpusas |
| Variklių tipai | visų tipų elektriniai varikliai, įskaitant BLDC |
| Stabdymas | regeneracinis stabdymas |
SC serijos versijų palyginimas
| Versija | 0640 | 0840 | 1040 |
| Baterijos nominali įtampa | 43,2 V DC | 57,6 V DC | 72 V DC |
| Baterijos konfigūracija | 12 S | 16 S | 20 S |
| Min. darbinė įtampa | 24 V DC | 24 V DC | 24 V DC |
| Maks. darbinė įtampa | 51 V DC | 68 V DC | 84 V DC |
| Nominali galia (60 min, BLDC) | 9 500 W | 10 900 W | 12 600 W |
| Nominali srovė (60 min, BLDC) | 220 A | 190 A | 175 A |
| Galios nuostoliai | 120 W | 120 W | 120 W |
| Pikinė galia (10 s) | 15 100 W | 17 300 W | 18 000 W |
| Pikinė srovė (10 s) | 350 A | 300 A | 400 A |
Kodėl rinktis SiliXcon SC 1040 valdiklį?
SC 1040 yra galingiausia SC serijos versija. Jo pikinė srovė siekia 400 A, o 0840 versija pasiekia tik 300 A. Taip pat jo pikinė galia yra 18 000 W, tai yra apie 19 % daugiau nei 0640 versijos 15 100 W.
Valdiklis pasižymi geru našumo ir svorio santykiu. Lengvas aliuminio korpusas leidžia jį montuoti ten, kur vietos nedaug. Dėl to jis tinka lengvosioms elektrinėms transporto priemonėms ir kompaktiškoms pramoninėms pavaroms.
Be to, galios nuostoliai siekia tik 120 W esant 12 600 W nominaliai galiai. Tai reiškia aukštą naudingumo koeficientą ilgalaikiame darbe.
DUK
Kokią SC versiją parduodate?
- Parduodama 1040 versija.
- Ji skirta 20S ličio baterijai ir iki 84 V darbinei įtampai.
Kokiai baterijai tinka SiliXcon SC 1040 valdiklis?
- SC 1040 skirtas 20S ličio baterijos paketui (20 nuosekliai sujungtų elementų).
- Nominali baterijos įtampa – 72 V DC.
- Minimali darbinė įtampa – 24 V DC, maksimali – 84 V DC.
Kokia yra SiliXcon SC 1040 nominali ir maksimali galia?
- Nominali galia (60 min, BLDC) – 12 600 W.
- Maksimali (pikinė) galia (10 s) – 18 000 W.
- Nominali srovė – 175 A, pikinė srovė – 400 A.
Ar SiliXcon SC 1040 valdiklis palaiko regeneracinį stabdymą?
- Taip, SC serijos valdiklis leidžia įgyvendinti regeneracinį stabdymą.
- Taip pat jis užtikrina sklandų paleidimą.
Kokiuose įrenginiuose galima naudoti SiliXcon SC 1040?
- Automobilių ir pramoninių variklių valdymui.
- Sportiniams motociklams, elektriniams dviračiams, banglentėms, paspirtukams.
- Degimo variklio paleidimo generatoriams.
- Profesionaliems dronams ir RC modeliams.
- Tyrimams ir plėtrai bei servo valdymui.
- Laivų (jūrinėms) pavaroms.
Kokius variklius valdo SiliXcon SC valdiklis?
- SC valdiklis gali valdyti visų tipų elektrinius variklius.
- Nominali galia ir srovė nurodytos dirbant su BLDC varikliu.
Kuo skiriasi 250 A RMS fazinė srovė nuo baterijos srovės?
- 250 A RMS yra fazinė srovė, tiekiama į variklio fazes.
- Baterijos srovė yra atskira vertė ir šioms specifikacijoms neprilygsta.
- Nominali srovė iš baterijos pusės pagal specifikaciją – 175 A (60 min, BLDC).
Kokia yra SiliXcon SC 1040 galios nuostolių vertė?
- Galios nuostoliai – 120 W.
- Šilumą išsklaido aliuminio korpusas.
SiliXcon SC 1040 yra ESC3 šeimos valdiklis didelės galios elektrinėms pavaroms. Jis sujungia 84 V darbinę įtampą, 18 kW pikinę galią ir kompaktišką aliuminio korpusą viename komponente.
