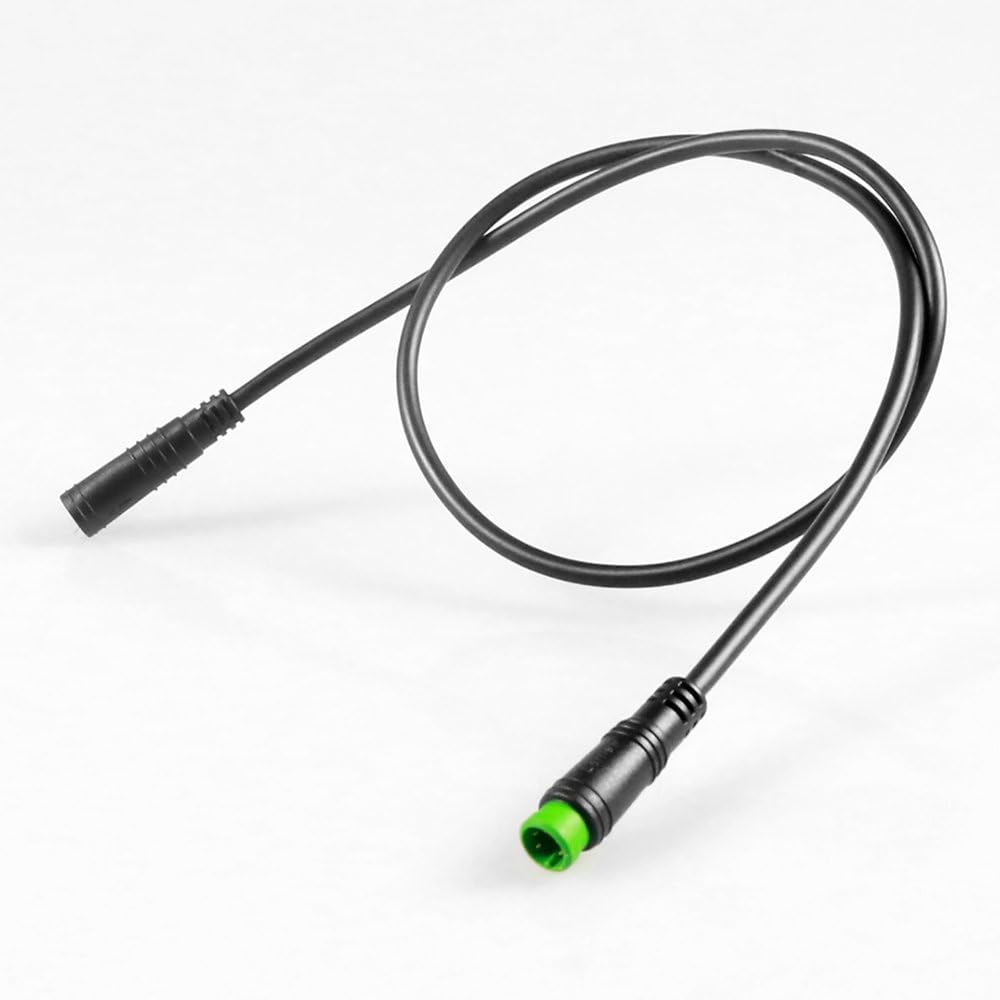

Higo 5 pin prailginimo kabelis yra pasyvus signalinis kabelis, skirtas prailginti valdiklio ir periferinių įrenginių jungtį elektriniuose dviračiuose bei elektriniuose paspirtukuose. Jis jungiamas tarp ekrano, jutiklių ar akceleratoriaus ir valdiklio. Kabelis turi IP65 apsaugos klasę, atlaiko iki 2 A srovę ir yra suderinamas su Higo 5 pin ekosistema pagal kontaktų išdėstymą.
Jungtis atitinka Higo 5 pin standartą, kurį plačiai naudoja Bafang sistemų ekranai, jutikliai ir akceleratoriai. Vienoje kabelio pusėje yra kištukas, kitoje – lizdas, todėl esama grandinė tiesiog pailginama. Kabelis nekeičia jungties tipo ir nekeičia kontaktų išdėstymo (pinout).
Prijungimas vyksta be litavimo. Todėl montavimui nereikia nei įrankių, nei laidų karpymo. Kabelio spalva – juoda, izoliacija lanksti, todėl laidyną patogu vesti palei rėmą ar vairo zoną.
Privalumai ir pranašumai
- Higo 5 pin standartas – tiesioginis kištuko ir lizdo sujungimas be adapterių.
- IP65 apsaugos klasė – atsparumas dulkėms ir lietaus purslams važiuojant lauke.
- Iki 2 A leistina srovė – pakanka signalinėms grandinėms ir mažoms priedų apkrovoms.
- „Plug & Play“ – prijungiama be litavimo ir be laidyno perdarymo.
- Saugus fiksavimas – jungtis įspaudžiama tiesiai ir užsifiksuoja spragtelėjimu.
- Lanksti izoliacija – kabelį galima vesti per rėmą ir vairo zoną be įtempimo.
- Juoda spalva – laidynas lieka nepastebimas prie tamsių rėmų ir laidų.
- Pasyvi konstrukcija – kabelyje nėra elektronikos, todėl signalas perduodamas tiesiogiai.
Kam skirtas šis produktas?
Kabelis skirtas elektriniams dviračiams ir elektriniams paspirtukams, kuriuose naudojamos Higo 5 pin jungtys. Jis tinka Bafang tipo sistemoms, kurių ekranai, jutikliai ir akceleratoriai sujungiami tokio pat formato jungtimis. Būtina sąlyga viena: kontaktų išdėstymas turi sutapti su jūsų valdiklio ir periferijos išdėstymu.
Praktiškai kabelis naudojamas trims darbams. Visų pirma, ekrano arba valdymo pultelio laidui prailginti, kai valdiklis perkeliamas į kitą rėmo vietą. Be to, jis tinka greičio jutiklio ar stabdžių jutiklio laidui pailginti. Taip pat kabeliu prailginamas akceleratoriaus (sukimo rankenėlės) laidas.
Šis kabelis skirtas ir tiems, kurie tvarko laidyną. Pavyzdžiui, perkeliant valdiklį į rėmo trikampį ar po sėdyne, standartinio laido dažnai pritrūksta. Tada prailginimas leidžia laidus nutiesti tvarkingai, be įtempimo pasukus vairą.
Techninės specifikacijos
| Jungtis | Higo 5 pin (kištukas ↔ lizdas, pagal komplektaciją) |
| Kontaktų skaičius | 5 kontaktai |
| Maksimali srovė | 2 A |
| Apsaugos klasė | IP65 (dulkės ir vandens purslai) |
| Paskirtis | Signalinis ir priedų maitinimas pagal valdiklio specifikacijas |
| Spalva | Juoda |
| Prijungimas | „Plug & Play“, be litavimo |
| Fiksavimas | Įspaudžiamas iki spragtelėjimo, nesukant |
| Suderinamumas | Higo 5 pin ekosistema pagal kontaktų išdėstymą |
| Taikymas | Elektriniai dviračiai ir elektriniai paspirtukai |
Montavimas
- Išjunkite maitinimą ir atjunkite akumuliatorių.
- Sujunkite Higo 5 pin kištuką ir lizdą tiesiai – nesukite jungties.
- Įspauskite jungtį iki spragtelėjimo.
- Patikrinkite, ar kabelis neįsitempia sukant vairą arba dirbant šakei.
- Įjunkite sistemą ir patikrinkite periferijos veikimą.
Kodėl rinktis Higo 5 pin prailginimo kabelį?
Pagrindinis skirtumas – tai pasyvus prailginimas, o ne adapteris. Kabelis neturi elektronikos ir nekeičia kontaktų išdėstymo, todėl grandinė lieka tokia pati, kaip gamykloje. Dėl to nereikia perlituoti laidų ar ardyti originalaus laidyno.
Antra, IP65 klasė skirta būtent lauko sąlygoms. Kabelis atsparus dulkėms ir lietaus purslams, todėl jungtį galima palikti atviroje rėmo vietoje. Tačiau aukšto slėgio plovimo tiesiai į jungtį reikia vengti.
Trečia, 2 A riba aiškiai apibrėžia paskirtį. Tai signalinė grandinė ekranui, jutikliams ir akceleratoriui – ne variklio fazių ar akumuliatoriaus laidams, kuriais teka dešimtys amperų.
DUK
Ar tinka bet kuriam Higo 5 pin įrenginiui?
- Higo 5 pin prailginimo kabelis tinka, kai kontaktų išdėstymas sutampa su jūsų valdiklio ir periferijos standartiniu Higo 5 pin išdėstymu.
- Vienodas kontaktų skaičius savaime nereiškia vienodo išdėstymo.
Ar kabelį galima montuoti išorėje?
- IP65 apsaugos klasė pakanka dulkėms ir lietaus purslams.
- Aukšto slėgio plovimo tiesiai į jungtis reikia vengti – IP65 nėra skirta panardinimui.
Kokiems įrenginiams skirtas šis prailginimas?
- Ekranui arba valdymo pulteliui.
- Greičio ir stabdžių jutikliams.
- Akceleratoriui (sukimo rankenėlei).
Ar tinka Bafang sistemoms?
- Kabelis tinka Bafang sistemoms, kurios naudoja Higo 5 pin formato jungtis su sutampančiu kontaktų išdėstymu.
- Higo yra jungčių standartas, o Bafang – variklių, valdiklių ir ekranų gamintojas.
Ar šiuo kabeliu galima prailginti variklio ar akumuliatoriaus laidus?
- Ne – maksimali leistina srovė yra 2 A.
- Kabelis skirtas signalinėms grandinėms ir mažoms priedų apkrovoms.
Ar reikia lituoti jungiant kabelį?
- Litavimo nereikia – tai „Plug & Play“ sprendimas.
- Jungtis įspaudžiama tiesiai iki spragtelėjimo.
Ar galima jungtį prisukti?
- Ne – Higo 5 pin jungtis sukti draudžiama, nes lūžta kontaktai.
- Teisingas būdas yra įspausti jungtį tiesiai iki spragtelėjimo.
Ar tinka elektriniams paspirtukams?
- Kabelis tinka elektriniams paspirtukams su Higo 5 pin signalinėmis jungtimis.
- Taip pat jis naudojamas elektriniuose dviračiuose.
Higo 5 pin prailginimo kabelis yra paprastas sprendimas, kai valdiklio ir periferijos atstumas padidėja. Prieš užsakant verta pasitikrinti savo sistemos kontaktų išdėstymą ir reikiamą jungties pusę – kištuką ar lizdą.
