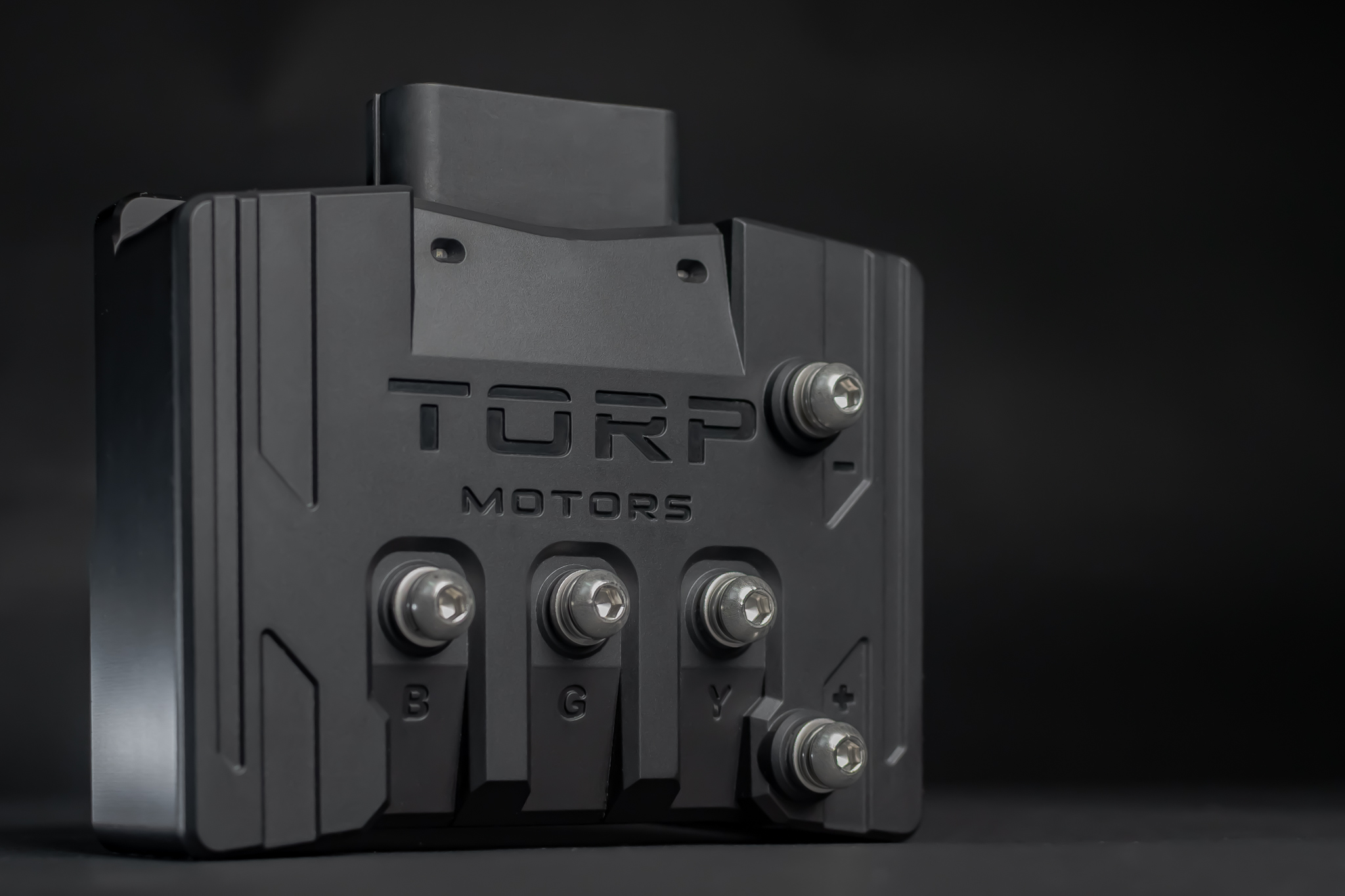

Torp TC500 2.X variklio valdiklis (keitiklis / inverteris) yra aftermarketo FOC (lauko orientuoto valdymo) valdiklis, skirtas Talaria MX3, Talaria MX4 ir Talaria Sting R elektriniams enduro / krosiniams motociklams. Jis palaiko 60–80 V nominalią akumuliatoriaus bateriją (iki 22S, 92,4 V pilnai įkrauta), iki 25 kW maksimalią galią* ir 350 A maksimalų baterijos srovės limitą.
Šis Torp TC500 2.X valdiklis naudoja Bluetooth ryšį ir palaiko mobilią programėlę (iOS & Android). Be to, jis dirba su originaliu Talaria ekranu (stock Talaria display) ir turi IP67 apsaugos klasę*.
Svarbu: šiuo metu TC500 2.X negali komunikuoti per CAN magistralę su originalia SCUD pagaminta Talaria baterija. Tačiau kitos valdiklio funkcijos išlieka veikiančios.
Privalumai ir pranašumai
- FOC valdymas (field-oriented control) – valdiklis naudoja FOC algoritmą tikslesniam variklio valdymui Talaria MX3 / MX4 / Sting R platformoje.
- Platus įtampos diapazonas – palaikomos baterijos nuo originalios 60 V iki 80 V nominalios 22S (iki 92,4 V pilnai įkrauta).
- Didelė galia – deklaruojama 25 kW maksimali galia*, o su originaliu Talaria MX3 / MX4 e-varikliu ir 72 V aftermarketo baterija pasiekiama 18 kW*.
- Didelės srovės limitai – 350 A maksimalus baterijos srovės limitas ir 500 A maksimalus fazės srovės limitas.
- Du valdymo režimai – palaikomas valdymas su jutikliais (Holo jutikliais) ir bejutiklis valdymas (sensorless control).
- Apsaugos funkcijos – integruota apsauga nuo per didelės srovės, viršįtampio, per žemos įtampos ir perkaitimo.
- Efektyvumas – nurodomas efektyvumas iki 99%, todėl mažėja energijos nuostoliai keitiklyje (inverter).
- Paruoštas darbui – valdiklis yra iš anksto sukalibruotas (pre-calibrated), todėl nenurodomi papildomi paleidimo žingsniai.
Kam skirtas šis produktas?
Torp TC500 2.X variklio valdiklis skirtas Talaria platformos elektriniams bekelės motociklams, kai norite aftermarketo FOC controller sprendimo su Bluetooth ir iOS/Android programėle.
Suderinamumas (compatibility) šiame produkte apima šiuos modelius: Talaria MX3, Talaria MX4 ir Talaria Sting R. Taip pat valdiklis palaiko baterijas nuo 60 V iki 80 V nominalios, todėl jis naudojamas ir su aftermarketo baterijų paketais.
Šis TC500 2.X tinka, kai reikia skirtingų regeneracinio stabdymo (rekuperacijos) ir akceleratoriaus (gazo) režimų, bei kai norite išlaikyti originalų Talaria ekraną.

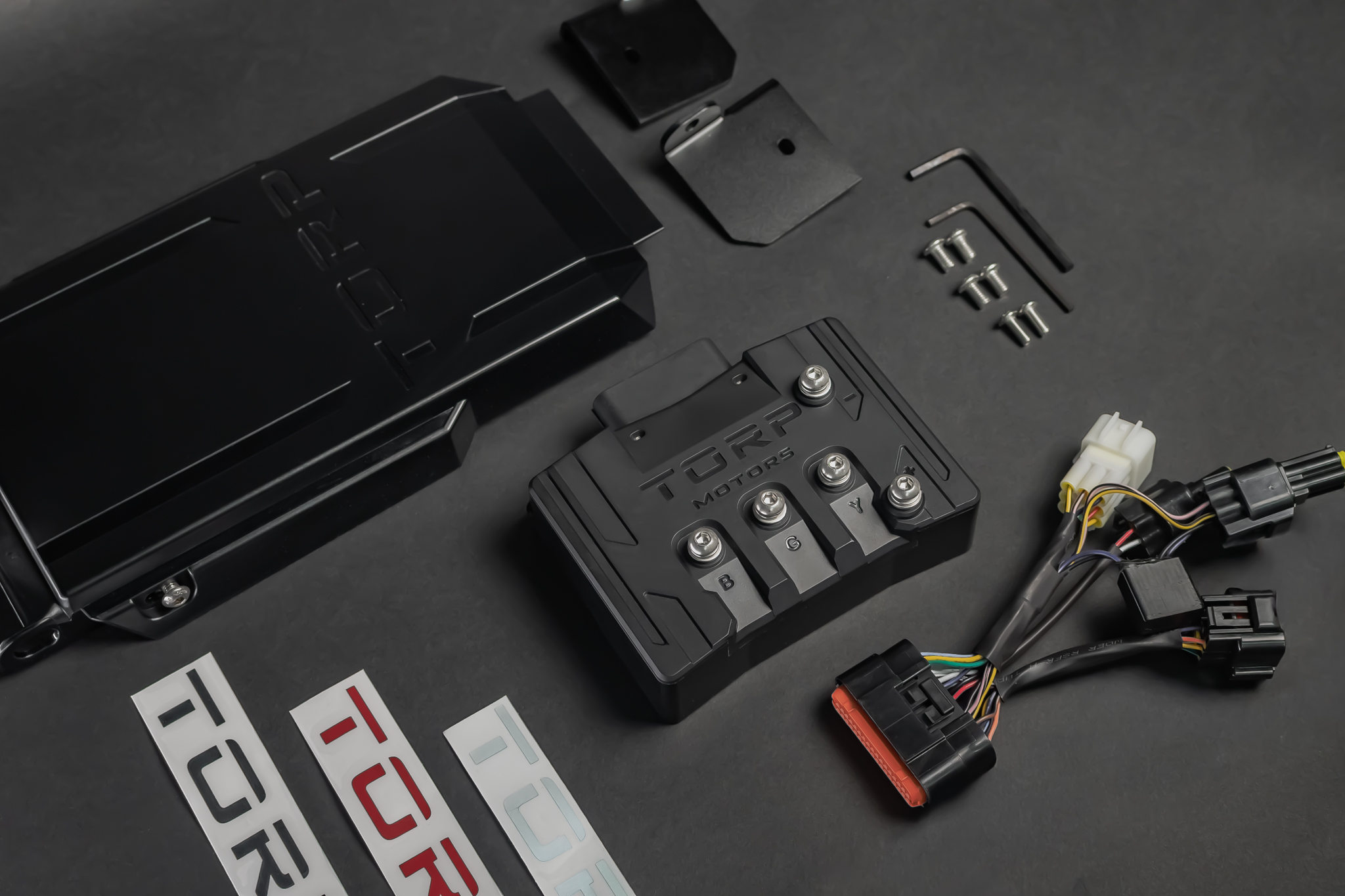

Kas yra pakuotėje?
- 1x TC500 Controller (versija 2.X)

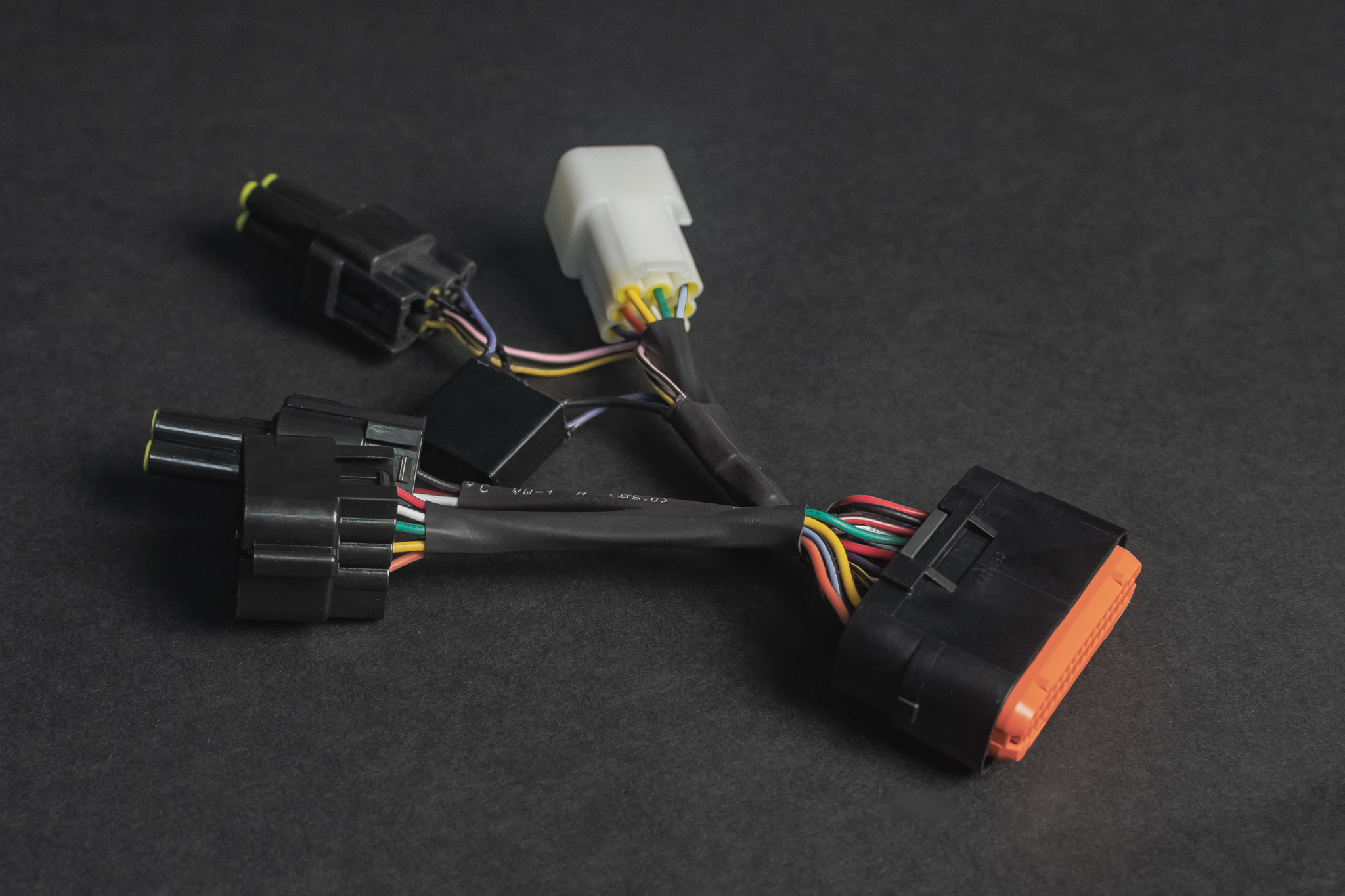

- 1x laidų pynė (wiring harness)

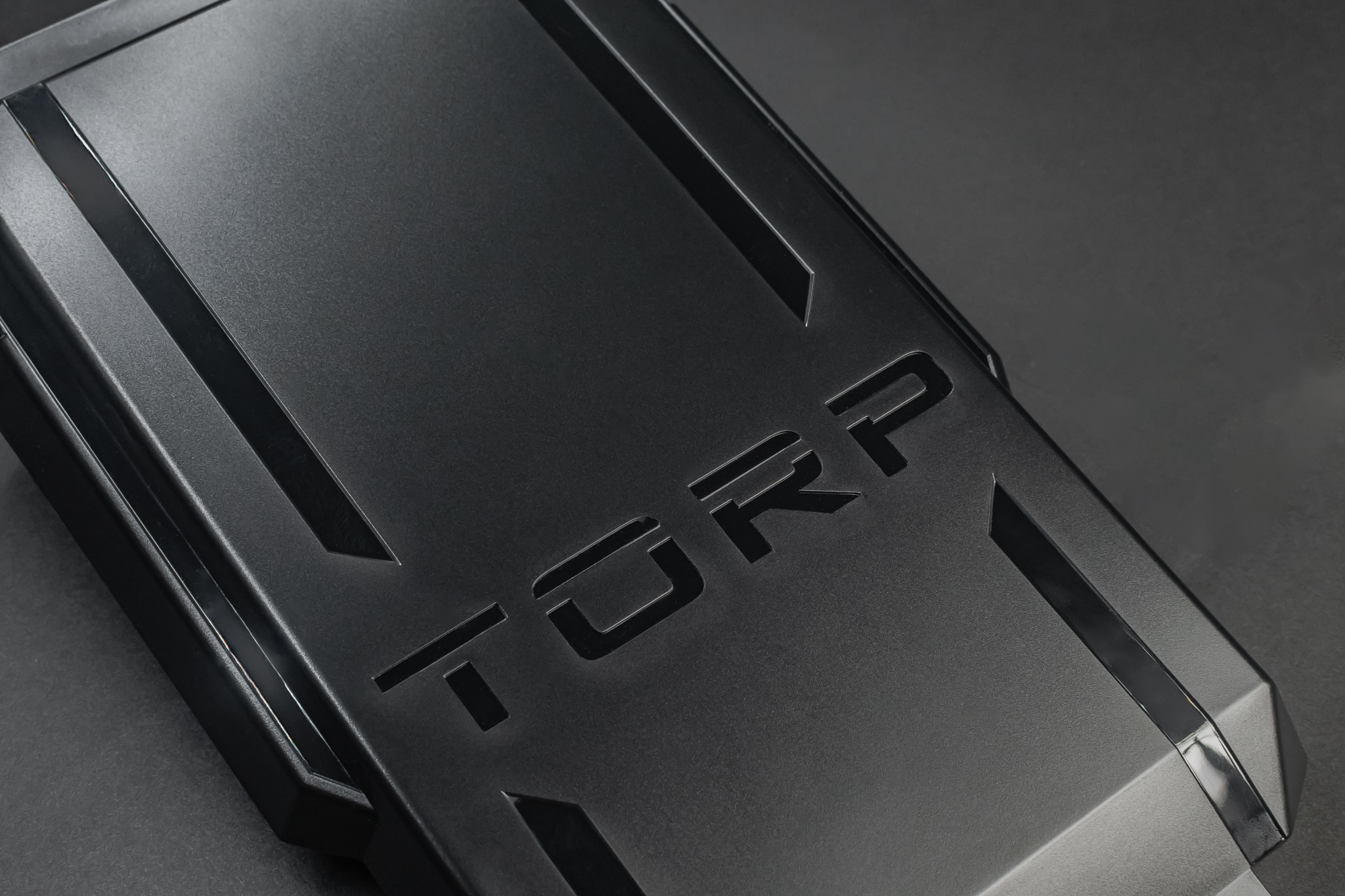

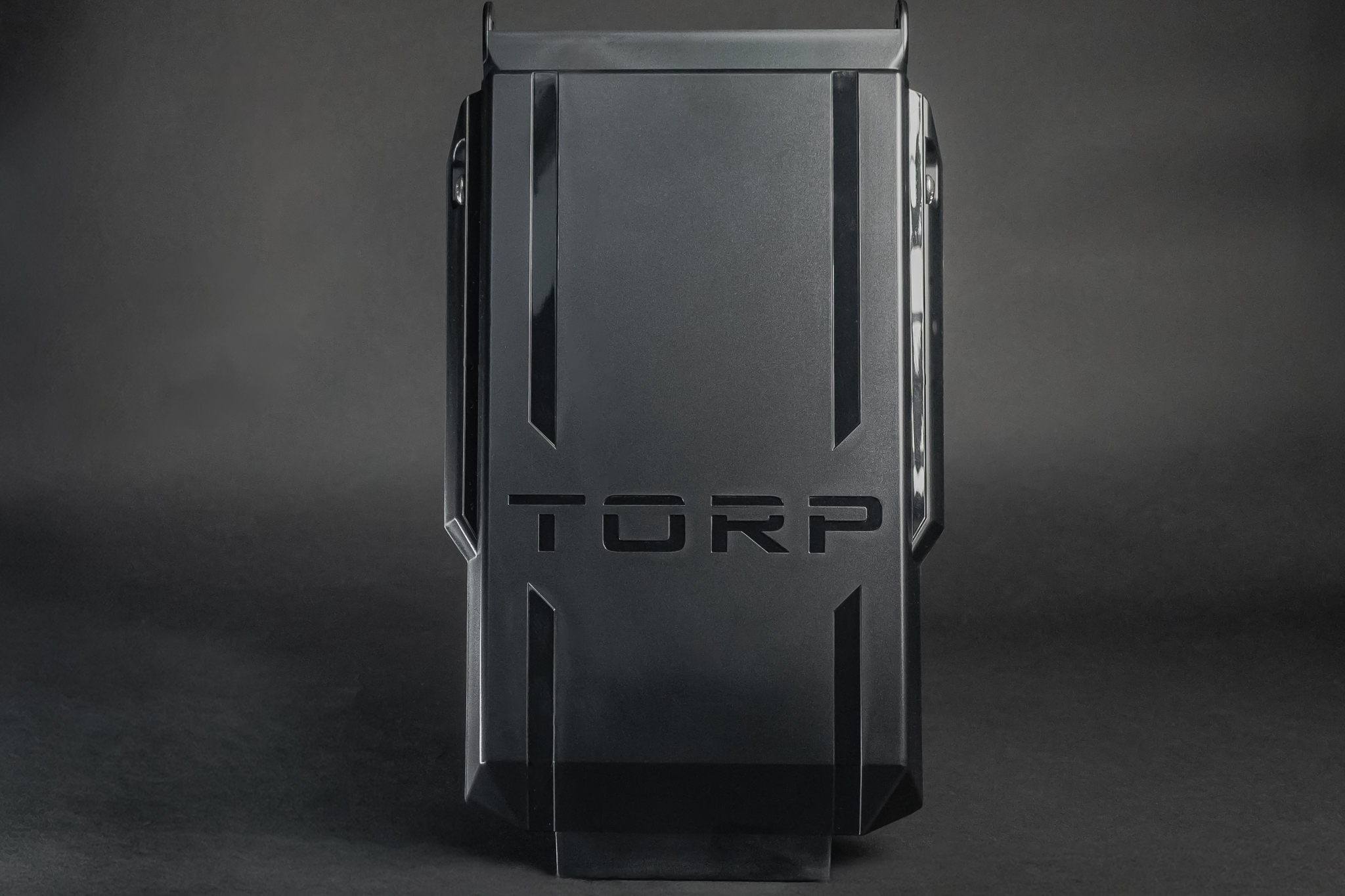

- 1x plastikinis apsauginis gaubtas (plastic shield)

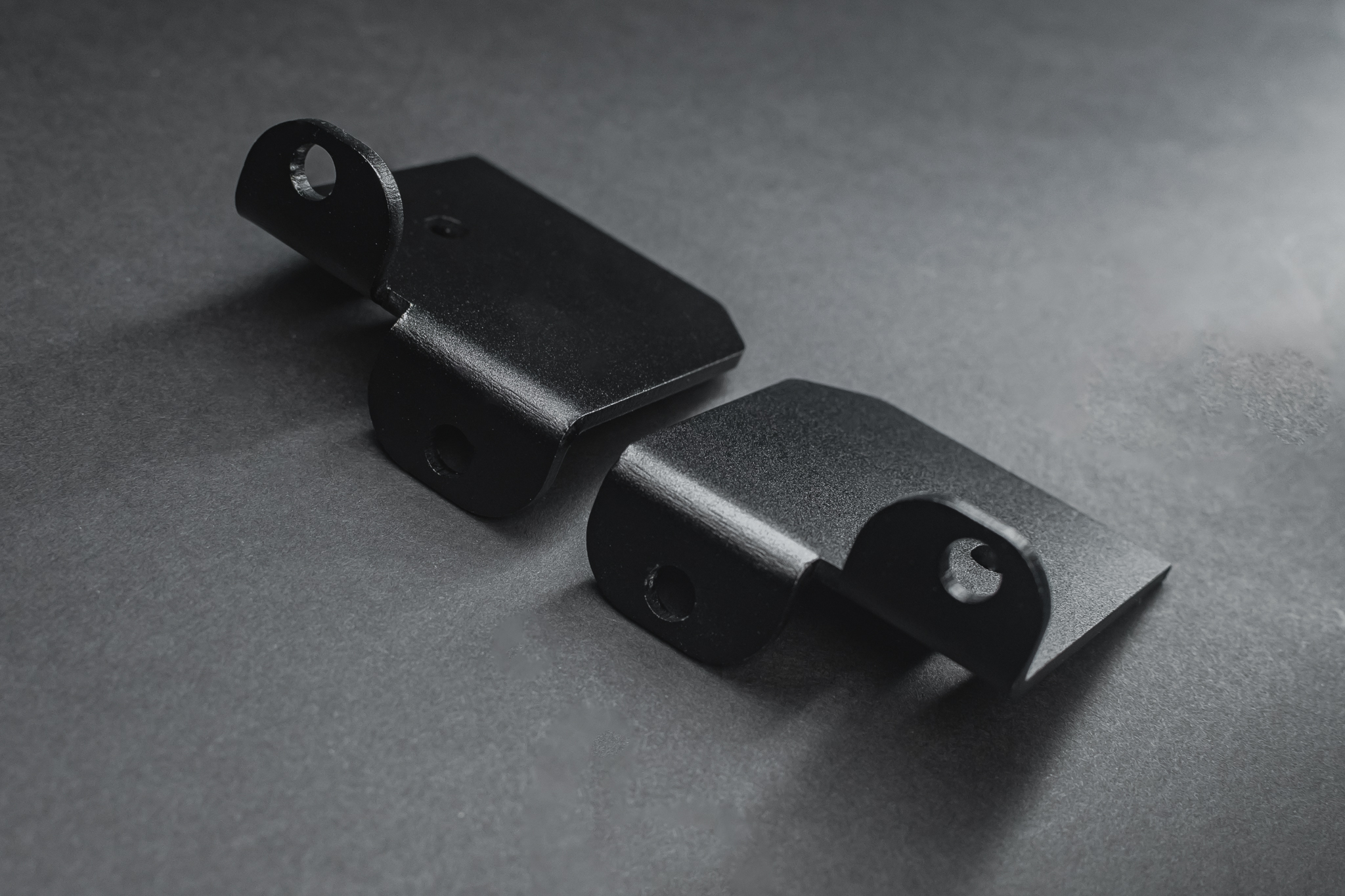

- Varžtai ir įrankiai, reikalingi montavimui
- 4x lipdukai
- 1x silikoninio tepalo pakuotė (silicone grease)
- Trumpos instrukcijos
Techninės specifikacijos
Valdymas ir suderinamumas
| Produkto tipas | Variklio valdiklis (motor controller), keitiklis (inverteris) |
| Valdymo technologija | Lauko orientuotas valdymas (FOC) |
| Suderinami motociklai | Talaria MX3, Talaria MX4, Talaria Sting R |
| Palaikomos baterijos | Nuo originalios 60 V iki 80 V nominalios 22S (92,4 V pilnai įkrauta) |
| Ryšys | Bluetooth communication |
| Programėlė | Mobile App (iOS & Android) |
| Originalus ekranas | Palaikomas originalus Talaria ekranas (stock display) |
| Valdymas su jutikliais | Taip, sensored (HALL Encoder) |
| Bejutiklis valdymas | Taip, sensorless control |
| Komunikacija su BMS | Communication with stock BMS |
| Pastaba dėl SCUD baterijos | Šiuo metu CAN komunikacija su originalia SCUD Talaria baterija neveikia |
Galia, srovės ir režimai
| Maksimali galia | 25 kW* |
| Maksimali galia su Talaria MX3/MX4 e-varikliu ir 72 V baterija | 18 kW* |
| Maksimali baterijos srovė | 350 A |
| Maksimali fazės srovė | 500 A |
| Regeneracinis stabdymas | Skirtingi regeneracinio stabdymo (rekuperacijos) režimai |
| Akceleratoriaus režimai | Skirtingi akceleratoriaus (gazo) režimai |
Efektyvumas, aplinkos sąlygos ir apsauga
| Efektyvumas | Iki 99% |
| Darbinė temperatūra | Nuo -15 iki 75 C° |
| Apsaugos funkcijos | Overcurrent, overvoltage, undervoltage, overtemperature protection |
| Išankstinė kalibracija | Pre-calibrated: papildomų žingsnių nereikia |
| Apsaugos klasė | IP67* |
| Programinė aparatinė įranga | Reguliarūs firmware atnaujinimai |
Masė
| Valdiklio svoris | 1 kg |
| Papildoma informacija: svoris | 1,5 kg |
*Pastaba dėl IP67 ir vandens: nors Torp valdikliai yra įvertinti IP67, valdiklio ir motociklo laidų pynės jungtys nėra atsparios vandeniui. Jei Talaria MX3 / MX4 / Sting R motociklas kontaktuoja su vandeniu, būtina naudoti dielektrinį tepalą jungčių viduje.
*Garantijos išlyga: garantija neapima gedimų ar pažeidimų, atsiradusių dėl dažno ar ilgo panardinimo į vandenį. Tai apima važiavimą upeliais, upėmis ar užlietomis vietomis.
*Natūralus nusidėvėjimas: laikui bėgant sandarikliai ir komponentai gali degraduoti, todėl mažėja atsparumas vandeniui. Ši žala nėra dengiama 2 metų garantija.
*Teisinė pastaba: modifikuotas elektrinis motociklas gali neatitikti vietinių kelių eismo saugumo reikalavimų.
Kodėl rinktis Torp TC500 2.X variklio valdiklį?
Torp TC500 2.X yra FOC motor controller Talaria MX3 / MX4 / Sting R platformai, kai reikalingas Bluetooth ryšys ir iOS/Android programėlė valdymui. Dėl to nustatymus galima keisti per mobilią aplikaciją, o valdiklis palaiko ir originalų Talaria ekraną.
Šis TC500 2.X palaiko Holo enkoderį (HALL Encoder) ir sensorless režimą. Be to, jis turi aiškiai apibrėžtus srovės limitus: 350 A iš baterijos ir 500 A fazėje.
Valdiklis nurodomas kaip iš anksto sukalibruotas, todėl jis skirtas greitesniam montavimui. Taip pat numatyti reguliarūs firmware atnaujinimai, kurie palaiko funkcijų tęstinumą.
DUK
Kokiems Talaria modeliams skirtas Torp TC500 2.X variklio valdiklis?
- Torp TC500 2.X skirtas Talaria MX3, Talaria MX4 ir Talaria Sting R elektriniams motociklams.
- TC500 2.X yra aftermarketo FOC variklio valdiklis (inverteris) šiai platformai.
- Suderinamumo sąraše yra tik šie trys Talaria modeliai.
Ar Torp TC500 2.X tinka Talaria Sting R?
- Torp TC500 2.X yra skirtas Talaria Sting R elektriniam enduro / krosiniam motociklui.
- Pakuotėje yra laidų pynė ir plastikinis apsauginis gaubtas, skirti montavimui.
- TC500 2.X palaiko originalų Talaria ekraną ir Bluetooth ryšį.
Kokias baterijas palaiko TC500 2.X (įtampa ir 22S)?
- TC500 2.X palaiko baterijas nuo originalios 60 V iki 80 V nominalios 22S.
- 22S pilnai įkrauta įtampa nurodoma kaip 92,4 V.
- Maksimali baterijos srovė nurodoma kaip 350 A.
Kokia reali maksimali galia su Talaria MX3/MX4 originaliu e-varikliu?
- TC500 2.X nurodo 25 kW maksimalios galios ribą*.
- Su originaliu Talaria MX3/MX4 e-varikliu ir 72 V aftermarketo baterija nurodoma 18 kW maksimali galia*.
- Galia priklauso nuo variklio ir baterijos kombinacijos, kuri nurodyta šio valdiklio aprašyme.
Ar TC500 2.X komunikuoja su originalia SCUD Talaria baterija per CAN?
- Torp TC500 2.X šiuo metu negali komunikuoti per CAN magistralę su originalia Talaria baterija, pagaminta SCUD.
- Kitos valdiklio funkcijos nurodomos kaip veikiančios, nepaisant šio CAN apribojimo.
- TC500 2.X aprašyme nurodyta komunikacija su stock BMS.
Ką reiškia IP67 šiam Torp TC500 2.X valdikliui ir ką daryti dėl jungčių?
- Torp TC500 2.X valdiklis yra įvertintas IP67, todėl pats korpusas yra labai atsparus vandeniui*.
- Laidų pynės jungtys (tiek valdiklio, tiek motociklo) nėra atsparios vandeniui, todėl reikia dielektrinio tepalo jungčių viduje.
- 2 metų garantija neapima žalos po dažno ar ilgo panardinimo į vandenį, pavyzdžiui, važiuojant upeliais.
Ar TC500 2.X palaiko regeneracinį stabdymą ir skirtingus gazo režimus?
- Torp TC500 2.X palaiko skirtingus regeneracinio stabdymo (rekuperacijos) režimus.
- Torp TC500 2.X palaiko skirtingus akceleratoriaus (gazo) režimus.
- Nustatymai siejami su mobiliąja programėle (iOS & Android) ir Bluetooth ryšiu.
Torp TC500 2.X montuojamas į Talaria MX3 / MX4 / Sting R platformą kaip aftermarketo variklio valdiklis, kai reikia FOC, Bluetooth ir 60–80 V baterijų palaikymo.
